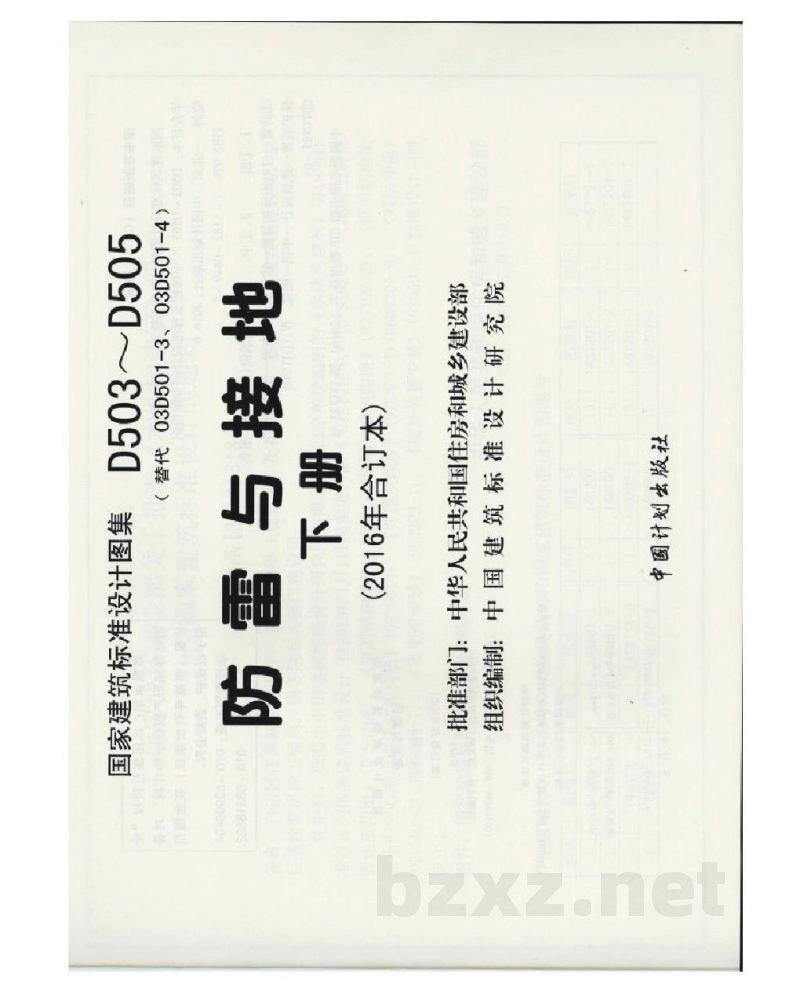

【D503~D505】 《防雷与接地》 下册（2016年合订本）

本合订本包括： 15D503《利用建筑物金属体做防雷及接地装置安装》图集适用于第二类和第三类防雷建筑物利用建筑物金属体做防雷及接地装置的安装。图集依据现行《建筑物防雷设计规范》GB 50057，修订和汇编了涉及到屋面接闪器、引下线连接到接地装置所有可以利用建筑物金属体做防雷及接地装置的安装做法，结合工程特点给出了做法示例，并提出了防雷措施的做法，本图集可供设计和施工人员在工程中根据实际情况直接选用。 14D504《接地装置安装》图集适用于民用与一般工业建筑保护接地、功能接地、防雷接地及防静电接地等接地系统的施工安装。主要内容包括接地网、接地极的安装，总接地端子、接地导体的安装，特殊场所的防静电接地做法，特别是修改完善了各种常见电源系统的功能接地及保护接地的做法。本图集详细介绍了建筑物中各类接地装置安装的常见做法。图集突出重点难点，方便设计及施工人员查找选用。 15D505《古建筑防雷设计与安装》图集适用于古建筑的防雷工程设计与施工。主要包括古建筑防雷设计与施工要点，防雷装置在古建筑上的布置示意图，古建筑防雷装置的特殊安装部件、材质要求、安装工艺及相关技术参数等内容。本图集依据《古建筑防雷工程技术规范》GB 51017-2014等现行国家标准，对古建筑防雷工程的设计与施工进行图示，突出古建筑防雷工程与民用建筑物防雷工程的不同要求和做法，方便设计和施工人员参考使用。

D503～D505 防雷与接地 下册（2016年合订本）
15D503

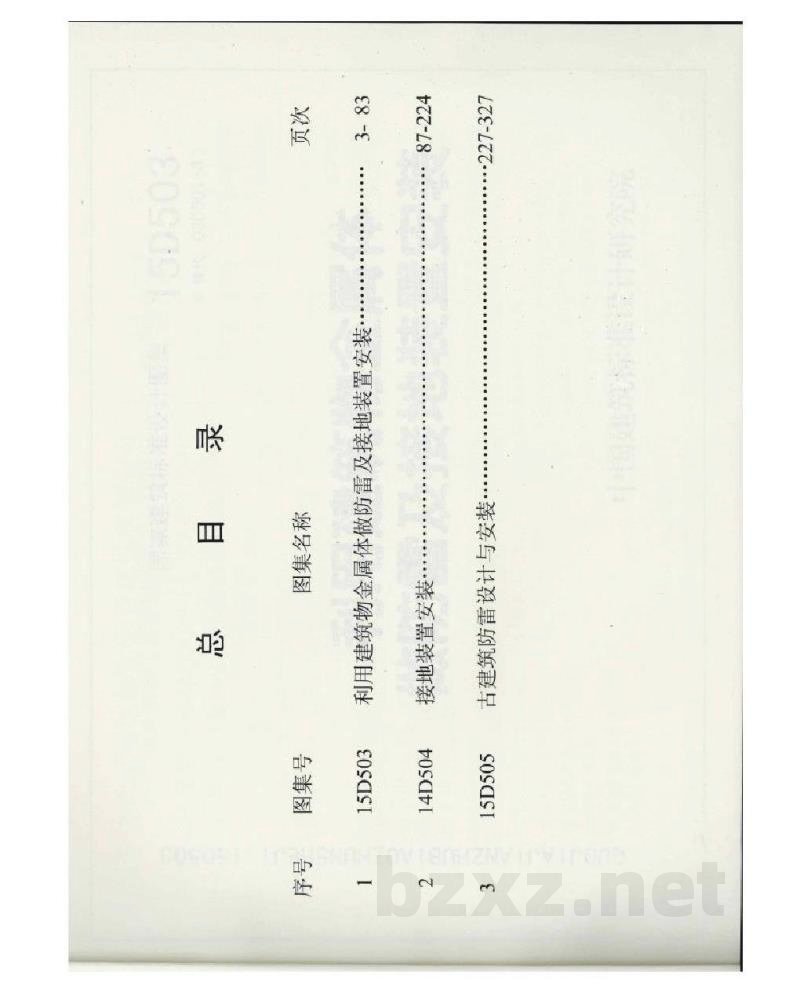

目录
编制说明
利用金属屋面、钢屋架、钢柱做防雷装置说明
单层厂房钢筋混凝土屋面板、檐口板、嵌板构成电气贯通图
工业厂房屋顶立管和无女儿墙檐口处消防爬梯的防雷连接
钢筋混凝土天窗架端壁处钢梯的防雷连接
单坡钢筋混凝土屋面梁防雷要求特殊处理的预埋件
双坡钢筋混凝土屋面梁防雷要求特殊处理的预埋件
6m跨度天窗架钢筋混凝土折线形屋架防雷特殊处理的预埋件
9m跨度天窗架钢筋混凝土折线形屋架防雷特殊处理的预埋件
钢筋混凝土空腹屋架防雷特殊处理的预埋件
钢托架和钢屋架的防雷
幕墙防雷措施说明
幕墙防雷措施
女儿墙压顶圈梁内钢筋做接闪器和消防爬梯的连接
女儿墙压顶和竖向配筋的防雷连接
铝合金门窗与建筑物金属体的连接
通长铝合金门窗与建筑物金属体的连接
多层、高层现浇框架节点连接
在多、高层建筑的钢筋混凝土中预埋连接板的做法
单层厂房高低跨连接处预制钢筋混凝土柱预埋件连接
单层厂房等高跨连接处预制钢筋混凝土柱预埋件连接
钢筋混凝土柱伸缩缝处柱顶跨接线
钢柱与钢筋混凝土基础的连接
电子系统功能等电位连接的基本方法
电子系统功能等电位连接方法的组合
一幢建筑物接地、等电位连接和共用接地系统的构成
条形基础内的人工接地体
敷设在橡胶或塑料类防水层下方混凝土垫层内的人工接地体
敷设在钢板防水层下方混凝土垫层内的人工接地体
杯口型钢筋混凝土基础的连接
桩基钢筋体与承台钢筋体的连接
薄铜带构成的高频信号基准网络
建筑物内混合等电位连接的设计例子
建筑物内与钢筋做等电位连接的例子
办公楼屏蔽、等电位连接和接地的设计例子
低压配电系统和电子系统进入建筑物处的等电位连接
配电线路SPD的后备保护
单层厂房电气设备与防雷装置的等电位连接和闪电击中厂房时电流通路示意图
多层建筑的防雷措施
高层建筑的防雷措施
利用水塔钢筋体做防雷装置的一部分
钢筋混凝土建筑物防雷装置设计例子
钢筋的连接方法
工厂车间建筑物防直击雷措施举例
对已建成建筑物测量其钢筋体电阻的方法
自然基础接地体工频接地电阻的计算
14D504
目录
编制说明
接地系统
用于保护目的的接地配置示意框图
接地系统示例
工程项目接地配置结构示意图
现有建筑物中接地措施举例
接地网、接地极
接地网、接地极编制说明
埋地的棒型接地极安装
埋地的管型接地极安装
埋地的角钢接地极安装
埋地的带型接地极安装
埋地的板型接地极安装
深埋式接地极安装
低电阻模块垂直接地极安装
埋于基础内的人工接地极安装
利用钢筋混凝土基础中的钢筋作接地极安装
钢管柱不拆外模板的接地安装
采用降阻剂棒型、管型、角钢接地极安装
采用降阻剂带型、板型接地极安装
地下接地电阻检测点安装
接地线连接
接地线放热焊接连接
室内接地线与室外接地网连接
暗接地导体与接地网检测点安装
变电站户外通道均压带做法示意
接地导体(线)
接地导体、总接地端子、接地干线编制说明
总接地端子的安装
与金属箱体绝缘的总接地端子箱
钢筋混凝土柱、墙中预埋总接地端子的安装
接地线在砖木结构上安装
接地线在钢筋混凝土上安装
接地线敷设在粉刷层内安装
接地线沿电缆桥架敷设安装
接地线沿电缆沟壁安装
在建筑伸缩缝、沉降缝接地线安装
接地线在轻钢龙骨隔墙上安装
接地线穿墙、穿楼板安装
利用吊车钢轨作接地线安装
接地线过门安装
接地线临时接线柱安装
接地示例
功能接地、保护接地编制说明
变电站高压侧接地故障对低压系统的影响
独立配电站、变电站接地网示例
配电、变电、发电站接地配置示例
单电源TN-S系统变电站接地示例
单电源TN-C-S系统变电站接地示例
单电源TN-C系统变电站接地示例
单电源TT系统变电站接地示例
单电源IT系统变电站接地示例
单母线分段TN-C-S系统变电站接地示例
单母线分段TN-C系统变电站接地示例
单母线分段TT系统变电站接地示例
多电源TN-C-S系统变电站接地示例
多电源TT系统变电站接地示例
高压发电机接地方式示意
高压发电机谐振接地方式示例
高压柴油发电机低电阻接地方式示例
TT、TN柴油发电机系统接地型式示意图
IT柴油发电机系统接地型式示意图
公网和柴油发电机系统接地示意图
柴油发电机多电源TN型式接地示意图
柴油发电机多电源TT型式接地示意图
三相UPS输出为TN-C系统做法示意
三相UPS输出为TN-S系统做法示意
三相UPS输出为IT系统做法示意
单相EPS-DC型功能接地示意
直流的系统接地型式示意图
TN系统电源架空引入线接地安装示意图
低压电缆埋地进线接地安装
接地线采用绝缘导线安装
利用金属导管作接地线安装
母线槽金属外护物接地安装
配电箱PEN导体重复接地做法示意
设备外露导电部分的接地安装
金属灯杆的接地安装
道路照明TT系统接地做法示意图
信息与电源线路电磁骚扰防护做法示意图
防静电接地
防静电接地编制说明
防静电地面的接地安装
管件防静电跨接线安装
风管防静电接地安装
油类装卸台站铁路轨端防静电跨接线安装
火车槽车防静电接地安装
油槽汽车防静电接地安装
人体静电荷释放球及接地工程应用示例
相关技术资料
15D505
目录
总体说明
编制说明
术语
古建筑名词术语图示
古建筑防雷工程程序及步骤
古建筑等效雷击截受面积
庑殿顶等效雷击截受面积
重檐庑殿顶等效雷击截受面积
歇山顶等效雷击截受面积
重檐歇山顶等效雷击截受面积
悬山项等效雷击截受面积
硬山顶等效雷击截受面积
卷棚顶等效雷击截受面积
卷棚歇山顶等效雷击截受面积
四角攒尖顶等效雷击截受面积
圆攒尖顶等效雷击截受面积
古建筑防雷装置布设方案
防雷接闪装置设置方案及材质选择
庑殿顶防雷装置布设方案一
庑殿顶防雷装置布设方案二
庑殿顶防雷装置布设方案三
庑殿顶防雷装置布设方案四
重檐庑殿顶防雷装置布设方案一
重檐庑殿顶防雷装置布设方案二
重檐庑殿顶防雷装置布设方案三
重檐庑殿顶防雷装置布设方案四
歇山顶防雷装置布设方案一
歇山顶防雷装置布设方案二
歇山顶防雷装置布设方案三
悬山顶防雷装置布设方案
硬山顶防雷装置布设方案
卷棚顶防雷装置布设方案
卷棚歇山顶防雷装置布设方案一
卷棚歇山顶防雷装置布设方案二
四角攒尖顶防雷装置布设方案一
四角攒尖顶防雷装置布设方案二
圆攒尖顶防雷装置布设方案一
圆攒尖顶防雷装置布设方案二
古树防雷做法
接闪器固定装置做法
接闪装置做法
参考资料
附表1 防直击雷装置的防雷效率
附表2 四种雷电防护水平（LPL）对应的雷电流参数及概率
附表3 不同等级防雷保护防雷部件对应的雷电威胁参数
附表4 防雷装置与建筑物内导体部件、装置或电路系统的安全间距
附表5 接闪杆的保护范围
附表6 等高双接闪杆的保护范围
附表7 坡屋面顶设接闪器和A类接地装置时kc值
附图1 保护角法确定保护水平曲线
工程示例
现场勘查报告汇总表
