【地方标准】 危险化学品重大危险源安全监测预警系统建设规范 第4部分: 传感器与仪器仪表信号安全监测预警子系统

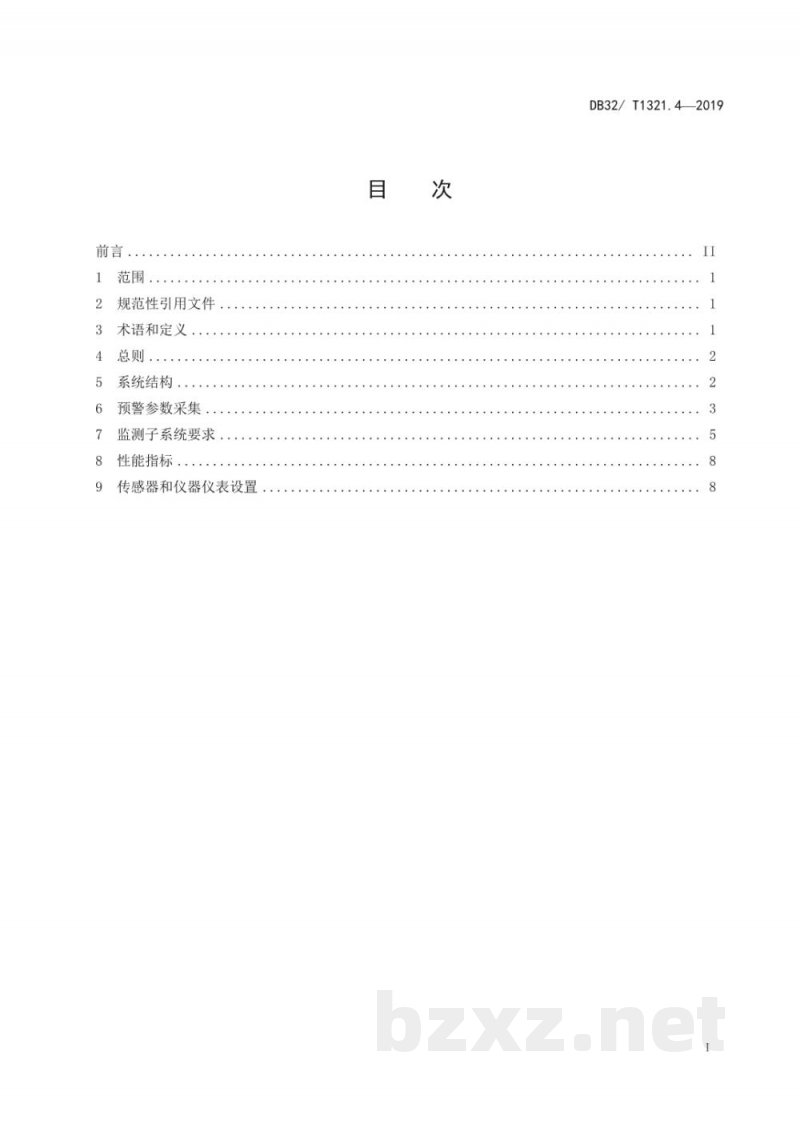

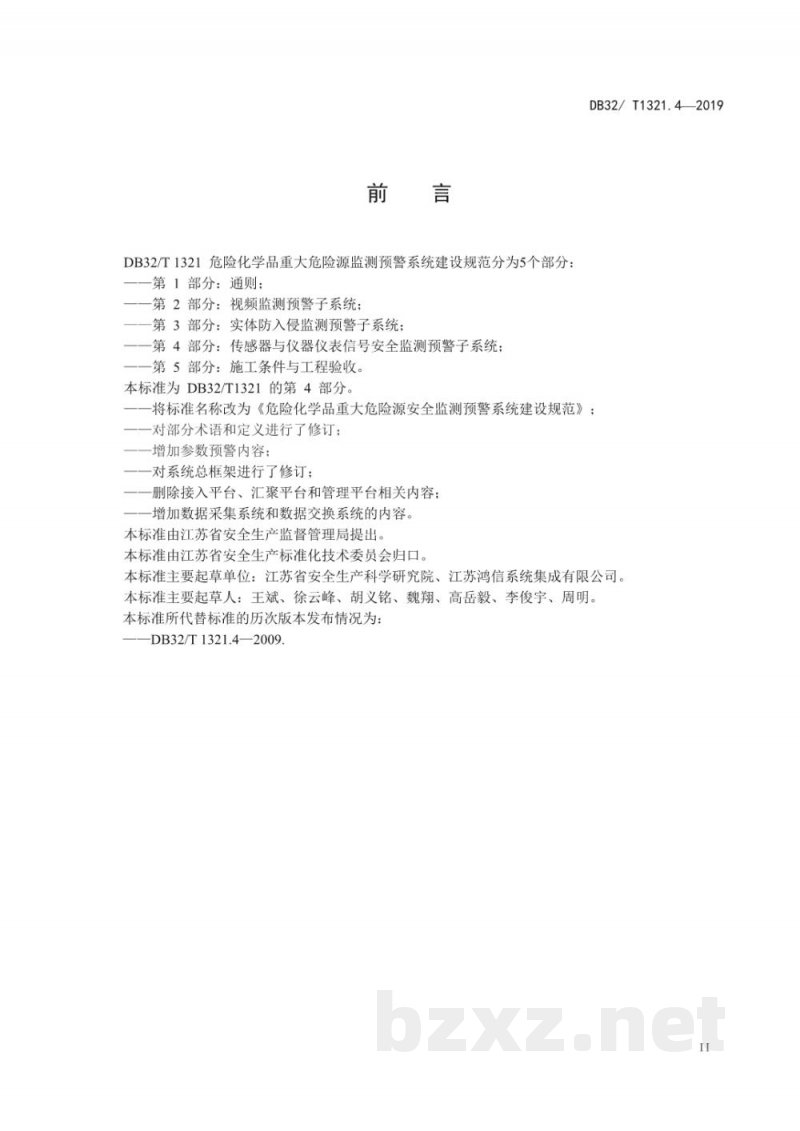

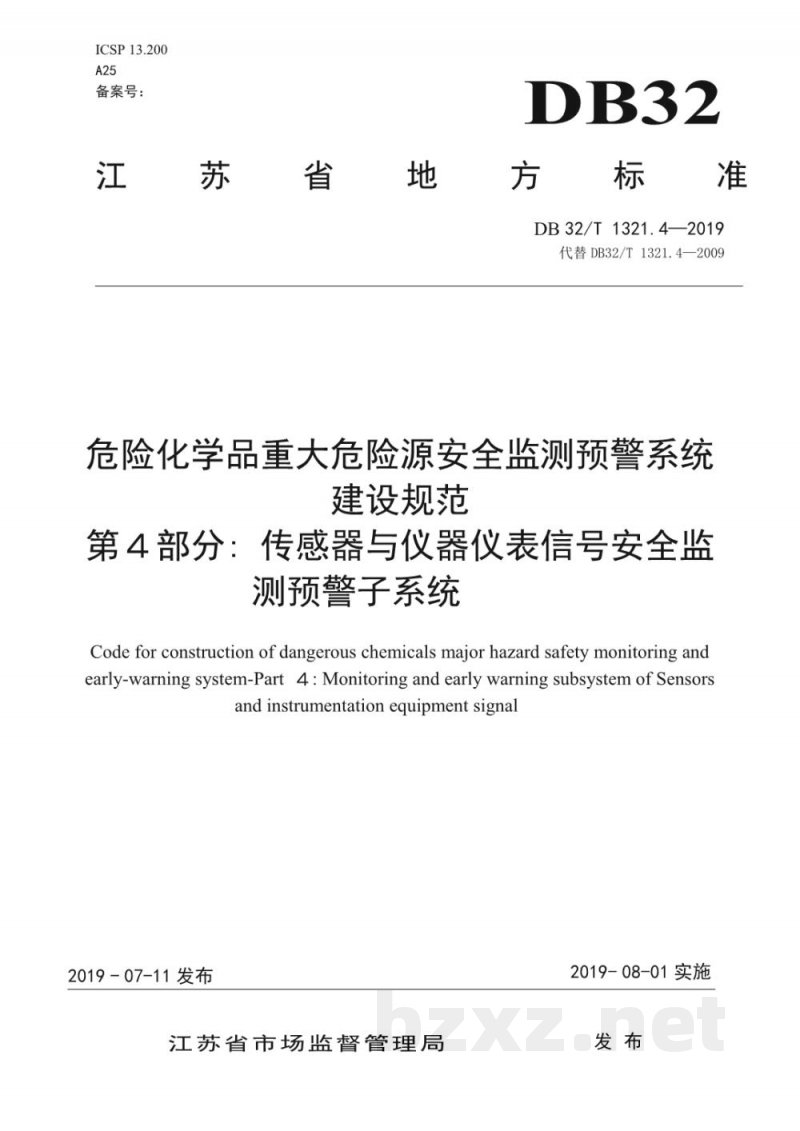

ICSP13.200 A25 备案号： DB32 江苏省地 國方 标准 DB32/T1321.4—2019 代替DB32/T1321.4—2009 危险化学品重大危险源安全监测预警系统建设规范 第4部分：传感器与仪器仪表信号安全监测预警子系统 Codefor construction of dangerous chemicalsmajorhazard safetymonitoring andearly-warningsystem-Part 4:Monitoring and earlywarning subsystem ofSensorsandinstrumentationequipmentsignal2019-07-11发布 江苏省市场监督管理局 2019-08-01实施 发布 前言 1 2 3 4 5 6 7 8 o 范围 规范性引用文件 术语和定义 总则 系统结构 预警参数采集， 监测子系统要求 性能指标 传感器和仪器仪表设置 目 次 DB32/T1321.42019 H 2 3 8 X 前言 DB32/T1321危险化学品重大危险源监测预警系统建设规范分为5个部分：第1部分：通则； 一一第2部分：视频监测预警子系统：一第3部分：实体防入侵监测预警子系统：一第4部分：传感器与仪器仪表信号安全监测预警子系统：一第5部分：施工条件与工程验收。本标准为DB32/T1321的第4部分。DB32/T1321.42019 将标准名称改为《危险化学品重大危险源安全监测预警系统建设规范》；对部分术语和定义进行了修订：一一增加参数预警内容： 一一对系统总框架进行了修订：一删除接入平台、汇聚平台和管理平台相关内容；一增加数据采集系统和数据交换系统的内容。本标准由江苏省安全生产监督管理局提出。本标准由江苏省安全生产标准化技术委员会归口。本标准主要起草单位：江苏省安全生产科学研究院、江苏鸿信系统集成有限公司。本标准主要起草人：王斌、徐云峰、胡义铭、魏翔、高岳毅、李俊宇、周明。本标准所代替标准的历次版本发布情况为：-DB32/T1321.4—2009 1范围 DB32/T1321.4-2019 危险化学品重大危险源监测预警系统建设规范第4部分：传感器与仪器仪表信号安全监测预警子系统本部分规定了传感器与仪器仪表信号安全监测预警子系统的术语与定义、总则、系统结构、监测预警的对象、系统设计及功能要求、系统性能指标、传感器和仪器仪表的设置要求。本部分适用于危险化学品重大危险源安全监测预警系统的传感器与仪器仪表信号安全监测预警子系统规划、设计、建设、验收和管理。2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB3836爆炸性气体环境用电气设备GB50493可燃有毒气体报警规范 GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5磁兼容试验和测量技术浪涌（冲击）抗扰度试验HG/T20507自动化仪表选型设计规定HG/T21581自控安装图册 IEC61131-3控制编程语言的国际标准3术语和定义 下列术语和定义适用于本文件。3.1 传感器与仪器仪表信号安全监测预警子系统Monitoringandearlywarningsystembasedontransducer and instrumentation作为独立于生产过程自动化系统的安全监管专用系统，具有模拟量、开关量、累计量采集、存储、显示、预警处理和传输等功能，可监测记录来自于传感器或仪器仪表装置的各种可能直接产生重大事故的生产及环境关键安全预警参数信号（液位、温度、湿度、压力、流量、阀位、火焰、可燃或有毒气体浓度、风向和风速、火灾保警信号等），并实现区域联网预警功能，，为重大事故区域联防提供实时监测数据，同时为事故追忆分析，落实安全责任提供原始数据。3.2 传感器Transducer 1 DB32/T1321.4-2019 接受物理或化学变量（输入变量）形成的信息，并按一定的规律将其转换成同种或别种性质的输出变量的装置。 3.3 仪器仪表Instrumentation 仪器仪表是用以检出、测量、观察、计算各种物理量、物质成分、物性参数等的器具或设备，广义来说，仪器仪表也可具有自动控制、报警、信号传递和数据处理等功能，包括工业生产过程自动控制系统中的二次仪表或集散型仪表控制系统，以及火灾自动报警系统等。4总则 4.1传感器与仪器仪表信号安全监测预警子系统应作为独立于生产过程自动化系统的安全监管专用系统，实现区域联网，为重大事故区域联防提供实时监测数据，同时为事故追忆分析，落实安全责任提供原始数据。其建设应纳入危险化学品重大危险源安全监测预警系统工程总体规划、进行综合设计、同步施工、独立验收、并交付使用。 4.2通过计算机、通信、控制与信息处理技术的有机结合，实现不同生产单元或区域、不同设备之间的信息融合，能实现危险源基础数据共享和交换。4.3系统应具有强的电磁适应性和抗干扰性，在受到其他电子设备所产生的电磁波或者辐射影响时仍能满足各项技术要求正常工作。同时系统不应释放干扰其它系统或者设备的正常运行电磁波或者辐射。对相关的信号和网络应采取可靠的安全隔离措施确保各系统的独立性和安全性。4.4系统应保证采集、记录和传输的数据的精确性、可靠性和严肃性。4.5系统应考虑与其他安防系统集成要求，具有与火灾报警系统等其他安全报警系统联动的接口，可满足系统集成和实现统一管理的要求。4.6系统报警等级的设置应同事故应急预案相协调，不同级别的事故报警分别启动相对应的应急预案4.7传感器与仪器仪表信号安全监测预警子系统中选用的设备，应符合国家法规和现行相关标准的要求，并提供国家质检部门授权的检测检验机构出具的检测报告或认证合格证明文件，其中与爆炸危险场所相关的设备，必须提供防爆合格证。5系统结构 5.1系统构架图 传感器与仪器仪表信号安全监测预警子系统结构框图参见图1。2
