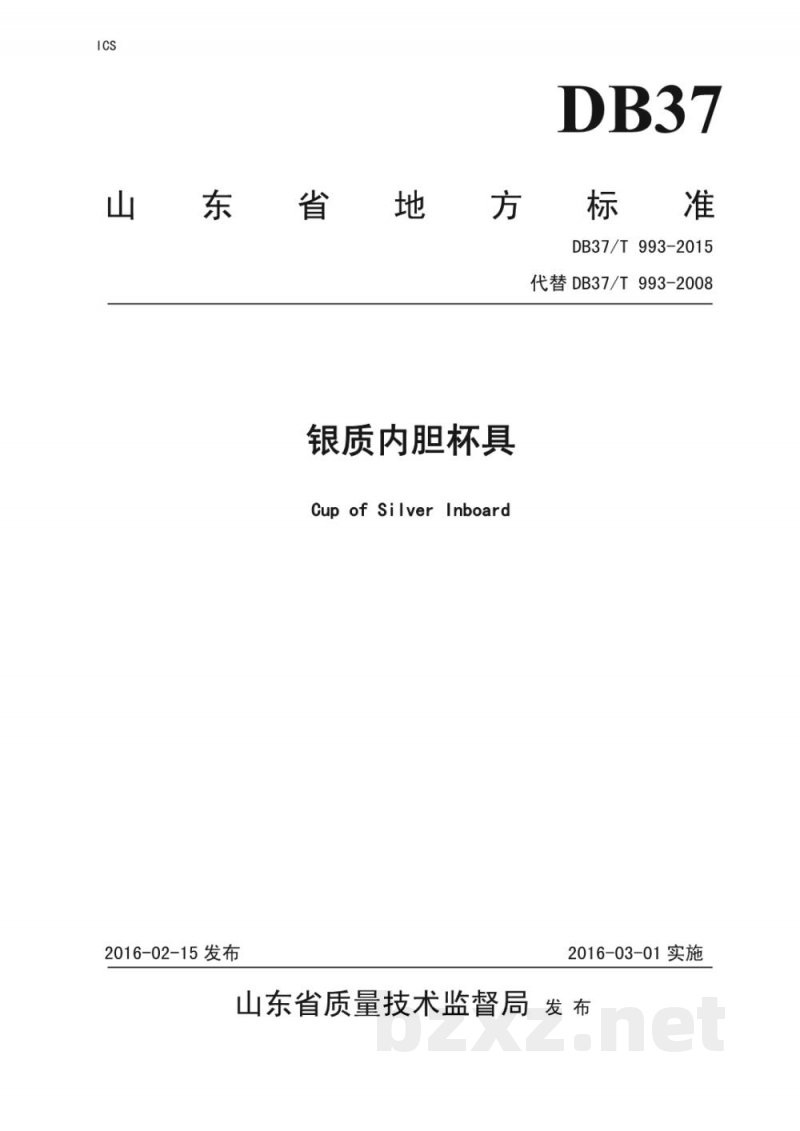

【地方标准】 银质内胆杯具

DB37/T 993-2015
代替 DB37/T 993-2008

银质内胆杯具

2016-02-15 发布
2016-03-01 实施

山东省质量技术监督局 发布

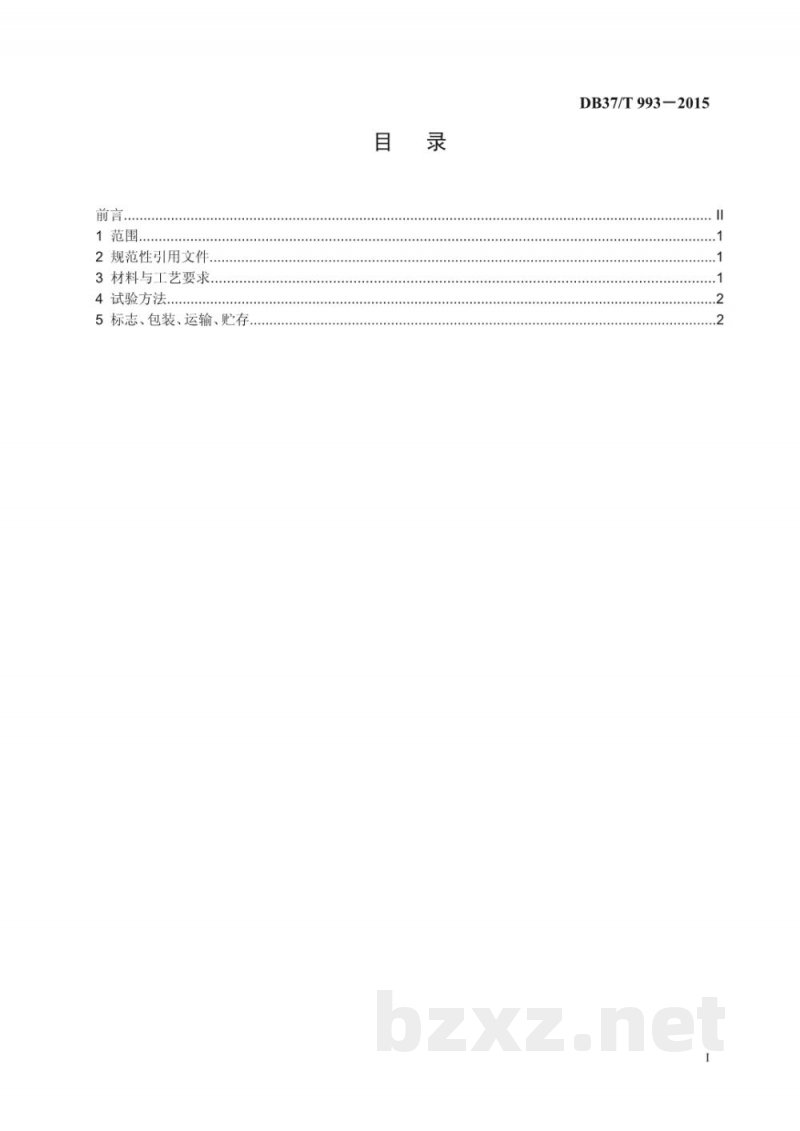

前言
本标准按照 GB/T 1.1-2009 给出的规则起草。
本标准代替 DB37/T 993-2008《银质内胆杯具》。与 DB37/T 993-2008 相比，本标准做了如下修改：
——增加了几个有关有毒有害元素的相关引用标准；
——增加了银含量测量的仲裁方法和有毒有害元素的测量方法标准；
——删除了跌落试验部分的内容；
——修改了银纯度的表述方法。
本标准由国家黄金钻石制品质量监督检验中心提出。
本标准由山东省黄金珠宝标准化技术委员会归口。
本标准由国家黄金钻石制品质量监督检验中心、山东蓝天首饰有限公司、潍坊市鑫源金店有限公司负责起草。
本标准主要起草人：程佑法、张凤霞、范春丽、刘海彬、朱红伟、王萍、王义善、程百弛、邢树峰。
本标准的历次版本发布情况为：
——DB37/T 993-2008。

1 范围
本标准规定了银质内胆杯具的材料与工艺要求、试验方法及标志、包装、运输和储存。
本标准适用于山东省境内生产、销售的银质内胆杯具。

2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 11886 首饰含银量化学分析方法
GB/T 17832 银合金首饰银含量的测定 溴化钾容量法（电位滴定法）
GB/T 18043 首饰贵金属含量的测定 X 射线荧光光谱法
GB/T 19719 首饰镍释放量的测定 光谱法
GB/T 21198.5 贵金属合金首饰中贵金属含量的测定 ICP 光谱法 第 5 部分：999%银合金首饰银含量的测定 差减法
GB/T 28020 饰品有害元素的测定 X 射线荧光光谱法
GB/T 28021 饰品有害元素的测定 光谱法
GB 28480 饰品有害元素限量的规定
GB/T 28485 镀层饰品镍释放量的测定 磨损和腐蚀模拟法
ISO 8442 与食品接触的材料和制品 刀具和凹形餐具

3 材料与工艺要求
3.1 材料要求
银质内胆材料的银含量应不小于 990‰；表面不得镀镍；对人体健康有害的元素应符合 GB 28480 中儿童饰品溶出量的要求。
3.2 工艺要求
3.2.1 整体造型美观、自然，主题突出。
3.2.2 银质内胆整体上应符合 ISO 8442 的要求。外表面光洁、无挫、刮、锤等加工痕迹，杯口处应光滑、平整，无毛刺，外观不得有砂眼、裂痕等明显缺陷。
3.2.3 银质内胆连结处应牢固，如经焊接应无虚焊、漏焊、砂眼及明显焊疤。
3.2.4 外壳与内胆结合紧密；杯盖旋紧后不漏水；内胆无明显变形。杯口处应有防烫伤处理。

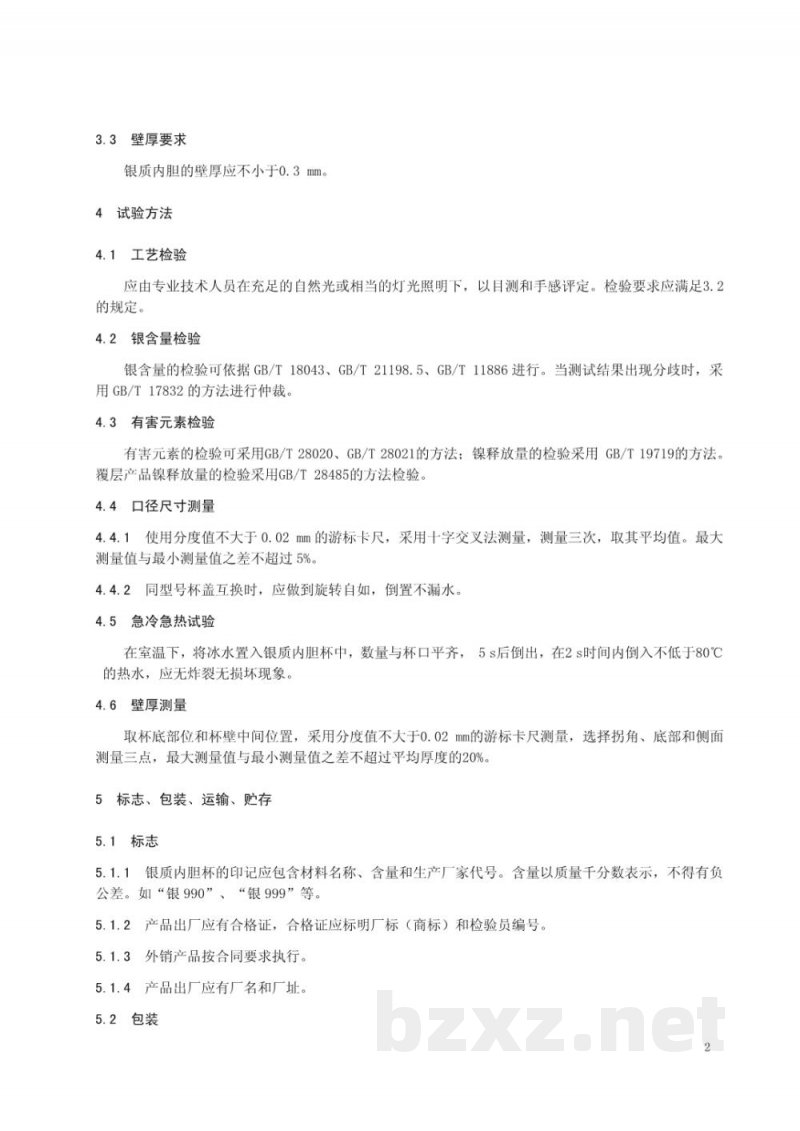

3.3 壁厚要求
银质内胆的壁厚应不小于 0.3mm。

4 试验方法
4.1 工艺检验
应由专业技术人员在充足的自然光或相当的灯光照明下，以目测和手感评定。检验要求应满足 3.2 的规定。
4.2 银含量检验
银含量的检验可依据 GB/T 18043、GB/T 21198.5、GB/T 11886 进行。当测试结果出现分歧时，采用 GB/T 17832 的方法进行仲裁。
4.3 有害元素检验
有害元素的检验可采用 GB/T 28020、GB/T 28021 的方法；镍释放量的检验采用 GB/T 19719 的方法。覆层产品镍释放量的检验采用 GB/T 28485 的方法检验。
4.4 口径尺寸测量
4.4.1 使用分度值不大于 0.02mm 的游标卡尺，采用十字交叉法测量，测量三次，取其平均值。最大测量值与最小测量值之差不超过 5%。
4.4.2 同型号杯盖互换时，应做到旋转自如，倒置不漏水。
4.5 急冷急热试验
在室温下，将冰水置入银质内胆杯中，数量与杯口平齐，5s 后倒出，在 2s 时间内倒入不低于 80℃ 的热水，应无炸裂无损坏现象。
4.6 壁厚测量
取杯底部位和杯壁中间位置，采用分度值不大于 0.02mm 的游标卡尺测量，选择拐角、底部和侧面测量三点，最大测量值与最小测量值之差不超过平均厚度的 20%。

5 标志、包装、运输、储存
5.1 标志
5.1.1 银质内胆杯的印记应包含材料名称、含量和生产厂家代号。含量以质量千分数表示，不得有负公差。如“银 990”、“银 999”等。
5.1.2 产品出厂应有合格证，合格证应标明厂标（商标）和检验员编号。
5.1.3 外销产品按合同要求执行。
5.1.4 产品出厂应有厂名和厂址。
5.2 包装
