【地方标准】 钢架塑料大棚技术条件

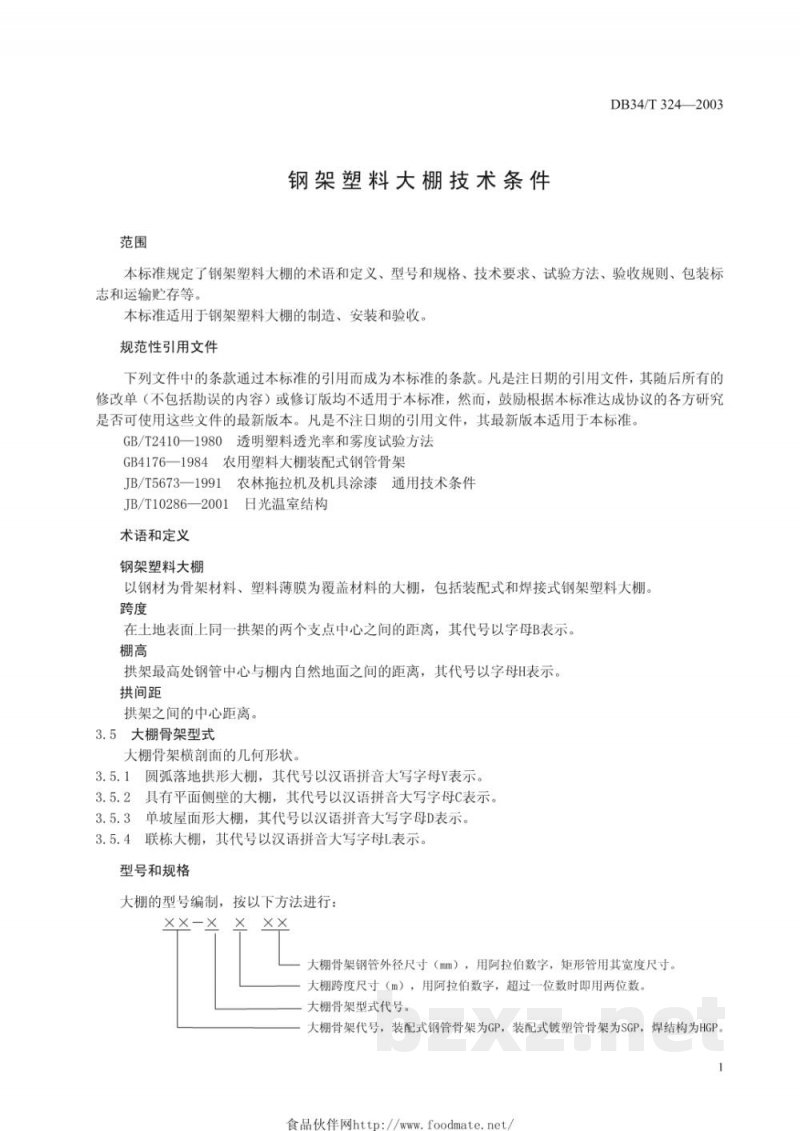

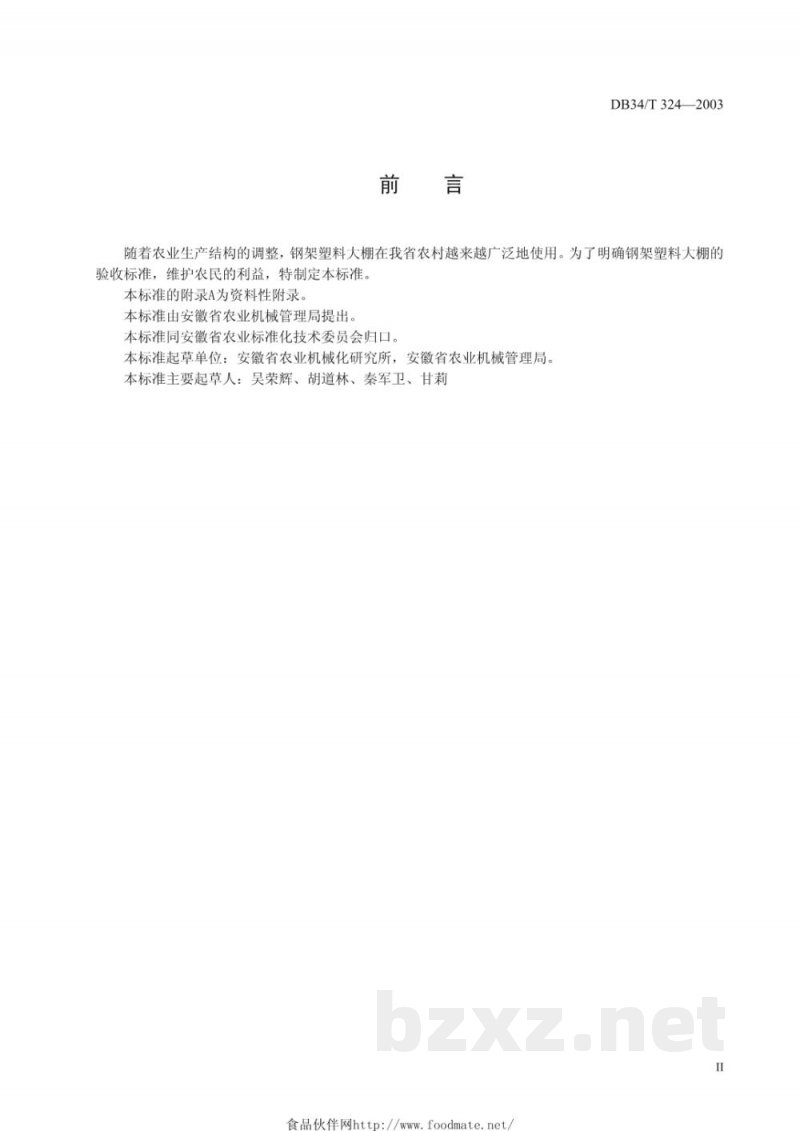

DB34/T324-2003 钢架塑料大棚技术条件 发布：2003-04-09 实施：2003-04-09 安徽省质量技术监督局发布 前言 随着农业生产结构的调整，钢架塑料大棚在我省农村越来越广泛使用。为了明确钢架塑料大棚的验收标准，维护农民利益，特制定本标准。本标准附录A为资料性附录。本标准由安徽省农业机械管理局提出，并由安徽省农业标准化技术委员会归口。起草单位：安徽省农业机械化研究所、安徽省农业机械管理局。主要起草人：吴荣辉、胡道林、秦军卫、甘莉。 1 范围 本标准规定钢架塑料大棚的术语和定义、型号和规格、技术要求、试验方法、验收规则、包装标志、运输和贮存等，适用于钢架塑料大棚的制造、安装和验收。 2 规范性引用文件 - GB/T2410-1980 透明塑料透光率和雾度试验方法 - GB4176-1984 农用塑料大棚装配式钢管骨架 - JB/T5673-1991 农林拖拉机及机具涂漆通用技术条件 - JB/T10286-2001 日光温室结构 3 术语和定义 3.1 钢架塑料大棚：以钢材为骨架、塑料薄膜为覆盖材料的大棚，包括装配式和焊接式。 3.2 跨度：土地表面上同一拱架两个支点中心之间的距离，代号B。 3.3 棚高：拱架最高处钢管中心与棚内自然地面之间的距离，代号H。 3.4 拱间距：拱架之间的中心距离。 3.5 大棚骨架型式：骨架横面的几何形状。 3.5.1 圆弧落地拱形大棚，代号Y。 3.5.2 平面侧壁大棚，代号C。 3.5.3 单坡屋面大棚，代号D。 3.5.4 联栋大棚，代号L。 4 型号和规格 大棚型号按方法XX-X-XXX编制，包含骨架钢管外径（mm）、跨度尺寸（m）、骨架型式代号。骨架代号：装配式钢管骨架GP，装配式镀塑管骨架SGP，焊结构HGP。例如：GP-C625型。大棚按跨度（B）和棚高（H）组成标准型规格，管径选用19、20、22、25、32、42、51mm。跨度大于8m的大棚优先用矩形钢管。跨度6m及以下的大棚长度不宜超过30m，其余最长不超过45m。焊接结构大棚可不受棚高限制，型号末加“G”。 5 技术要求 钢架塑料大棚应符合本标准，按批准图样和技术文件制造安装，三包期不少于18个月。 5.1 承载能力：不小于0.55kN/m²。 5.2 焊接要求：焊缝应牢固，无虚焊、漏焊、夹渣、气孔等影响强度缺陷。 5.3 防腐要求：钢管零件符合GB4176-1984要求，冲压件符合GB4176-1984第3.4条。焊接骨架可用防锈漆代替镀锌，漆膜应完整、附着力达JB/T5673-1991第Ⅲ级。镀塑骨架两端应有封塞，镀塑层结合强度按本标准6.4条试验，镀塑层不得起皮或脱落。 5.4 安装要求：大棚朝向应北向南、东西延长，冬季温度低或光照条件差地区可南偏西或南偏东方位。
