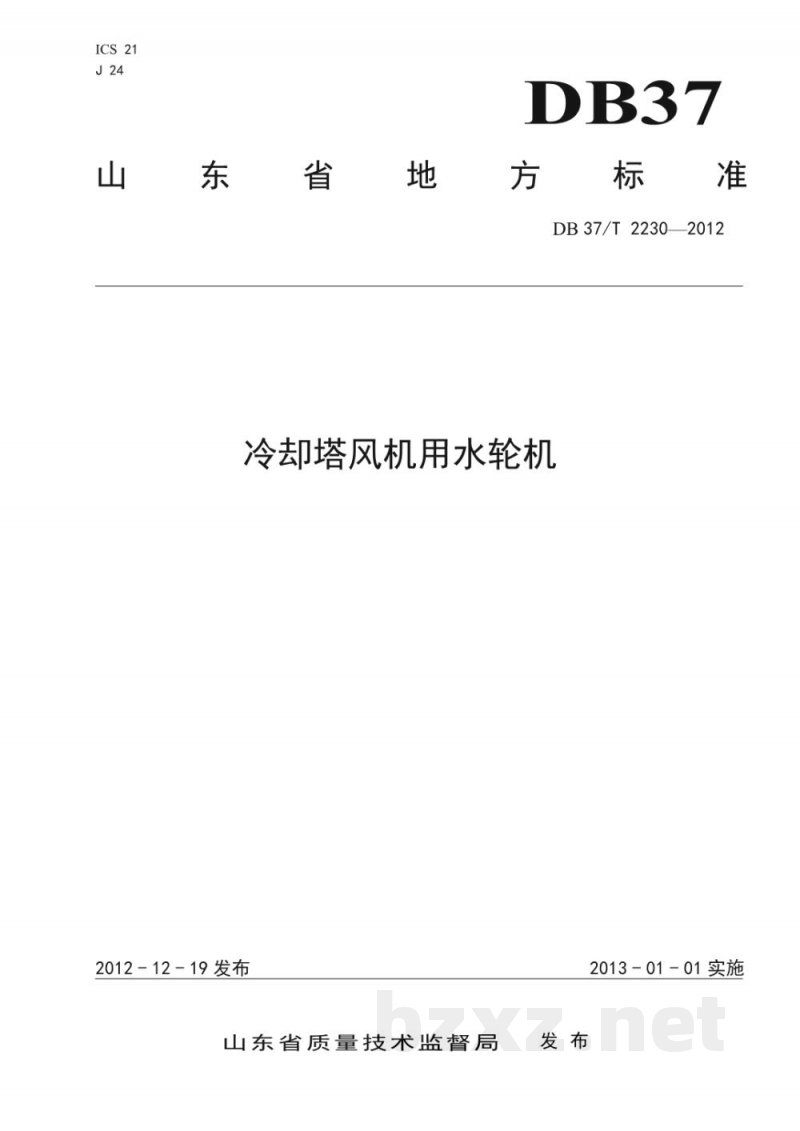

【地方标准】 冷却塔风机用水轮机

ICS21
J24
山东省地方标准
DB37/T2230-2012
冷却塔风机用水轮机
发布
2012-12-19发布
山东省质量技术监督局
2013-01-01实施

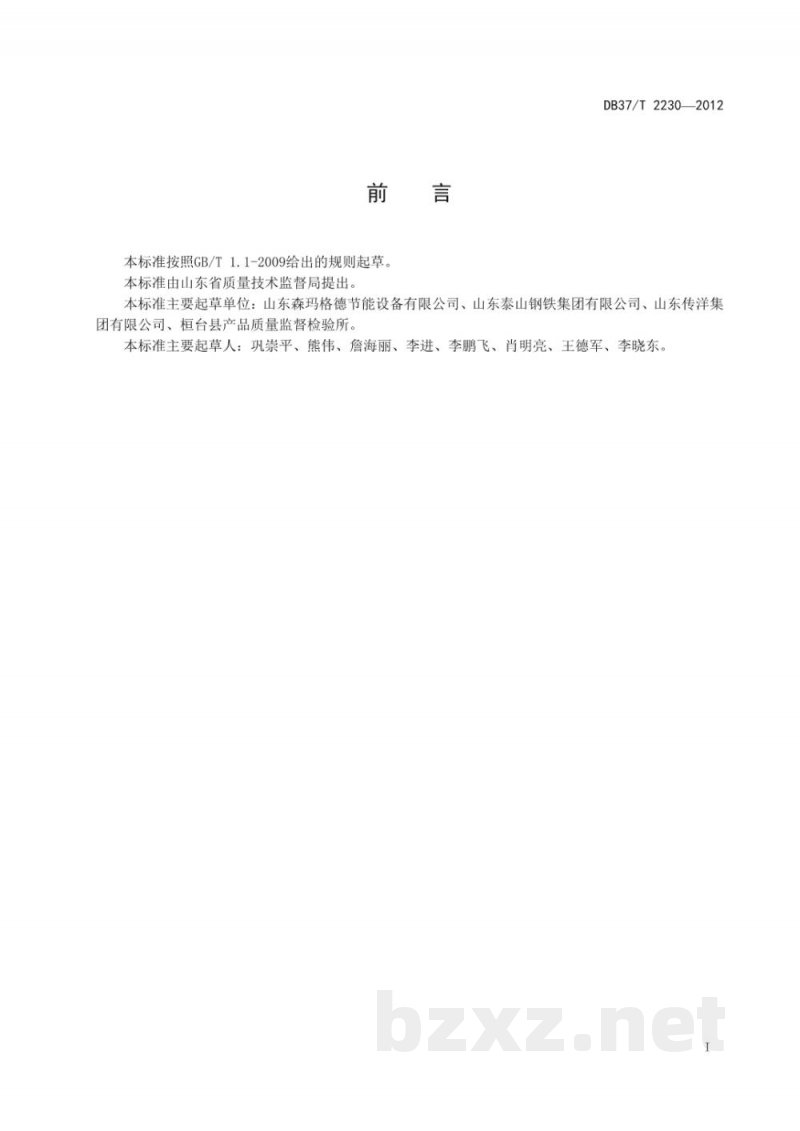

前言
本标准按照GB/T1.1-2009给出的规则起草。本标准由山东省质量技术监督局提出。本标准主要起草单位：山东森玛格德节能设备有限公司、山东泰山钢铁集团有限公司、山东传洋集团有限公司、桓台县产品质量监督检验所。本标准主要起草人：巩崇平、熊伟、詹海丽、李进、李鹏飞、肖明亮、王德军、李晓东。

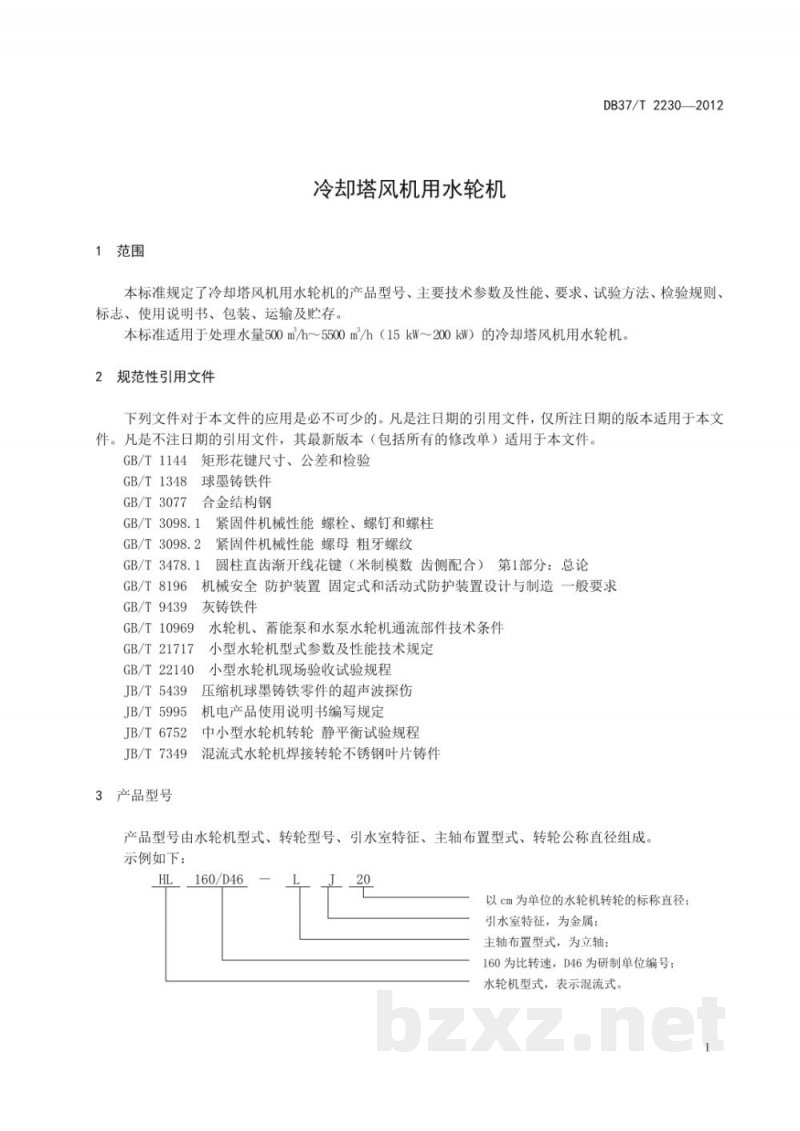

1 范围
本标准规定了冷却塔风机用水轮机的产品型号、主要技术参数及性能、要求、试验方法、检验规则、标志、使用说明书、包装、运输及贮存。本标准适用于处理水量500m³/h～5500m³/h（15kW～200kW）的冷却塔风机用水轮机。

2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。
GB/T1144 矩形花键尺寸、公差和检验
GB/T1348 球墨铸铁件
GB/T3077 合金结构钢
GB/T3098.1 紧固件机械性能 螺栓、螺钉和螺柱
GB/T3098.2 紧固件机械性能 螺母
GB/T3478.1 圆柱直齿渐开线花键（米制模数齿侧配合）
GB/T8196 机械安全 防护装置固定式和活动式防护装置设计与制造一般要求
GB/T9439 灰铸铁件
GB/T10969 水轮机、蓄能泵和水泵水轮机通流部件技术条件
GB/T21717 小型水轮机型式参数及性能技术规定
GB/T22140 小型水轮机现场验收试验规程
JB/T5439 压缩机球墨铸铁零件的超声波探伤
JB/T5995 机电产品使用说明书编写规定
JB/T6752 中小型水轮机转轮静平衡试验规程
JB/T7349 混流式水轮机焊接转轮不锈钢叶片铸件

3 产品型号
产品型号由水轮机型式、转轮型号、引水室特征、主轴布置型式、转轮公称直径组成。示例如下：HL160/D46-LJ20，其中HL表示混流式水轮机，160为比转速，D46为研制单位编号，LJ表示金属引水室及立轴布置型式，20表示转轮标称直径（cm）。

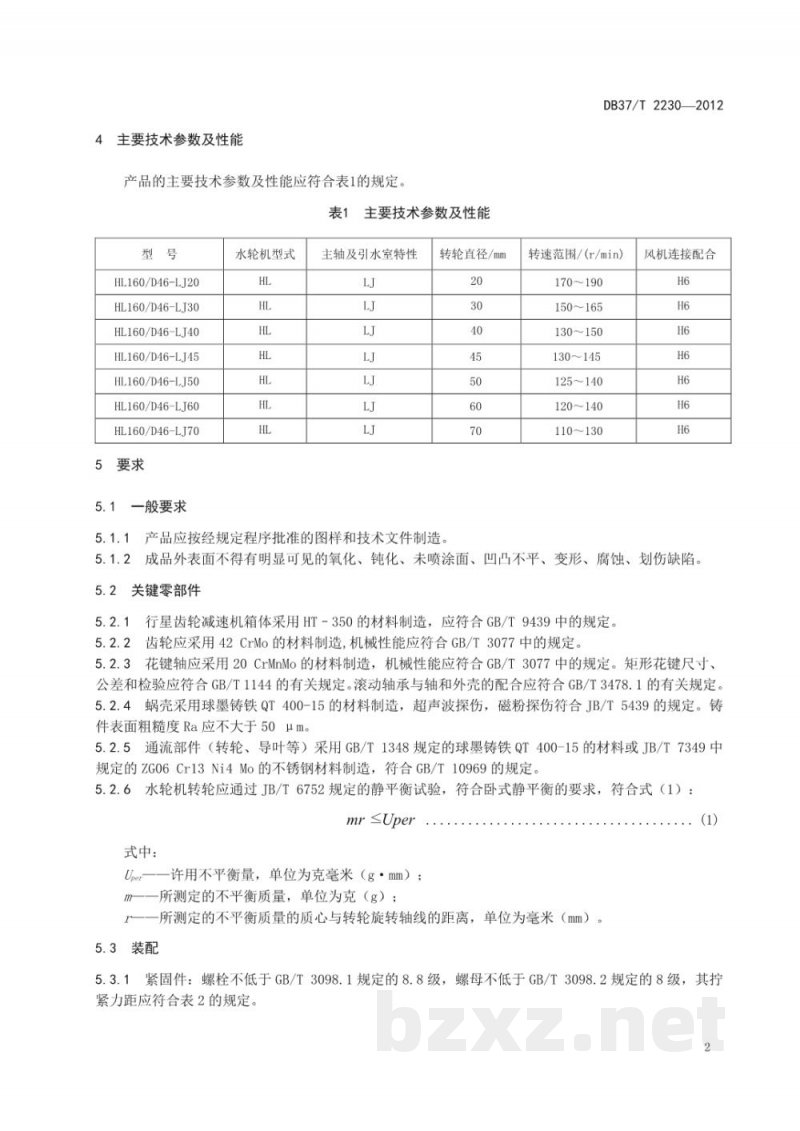

4 主要技术参数及性能
产品主要技术参数及性能应符合表1规定，包括不同型号HL160/D46-LJ20至LJ70系列，其转轮直径范围20mm～70mm，转速范围110～190r/min，风机连接配合为H6等参数要求。

5 要求
5.1 一般要求
产品应按经规定程序批准的图样和技术文件制造。成品外表面不得有明显氧化、未喷涂、凹凸不平、变形、腐蚀或划伤缺陷。

5.2 关键零部件
5.2.1 行星齿轮减速机箱体采用HT-350材料，应符合GB/T9439规定。
5.2.2 齿轮采用42CrMo材料，机械性能符合GB/T3077规定。
5.2.3 花键轴采用20CrMnMo材料，机械性能符合GB/T3077规定，矩形花键尺寸、公差和检验符合GB/T1144规定。
5.2.4 蜗壳采用QT400-15球墨铸铁，需进行超声波及磁粉探伤，表面粗糙度Ra≤50μm。
5.2.5 通流部件（转轮、导叶等）采用球墨铸铁或不锈钢材料制造，并符合相关标准。

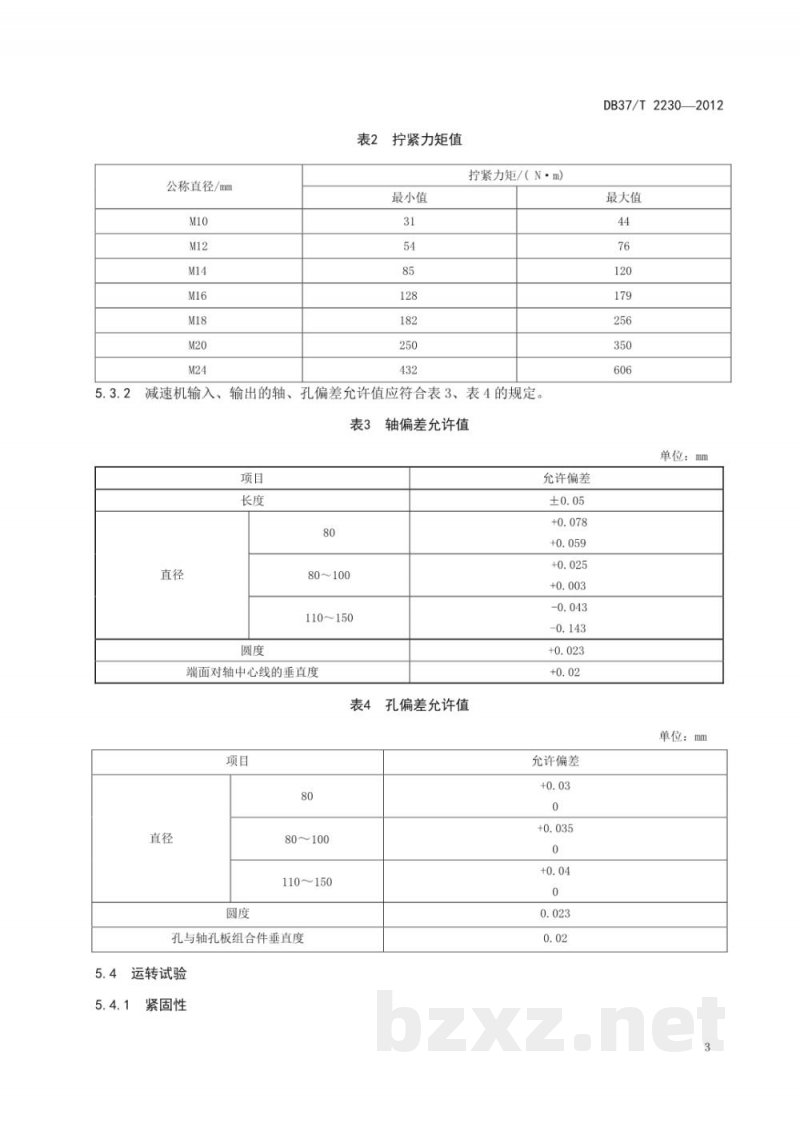

5.2.6 水轮机转轮应通过静平衡试验，满足JB/T6752要求。其不平衡量满足m·r ≤ Uper，其中Uper为许用不平衡量（g·mm），m为测定不平衡质量（g）。
