【地方标准】 工业锅炉缓蚀剂缓蚀率的测定 第2部分：极化曲线法

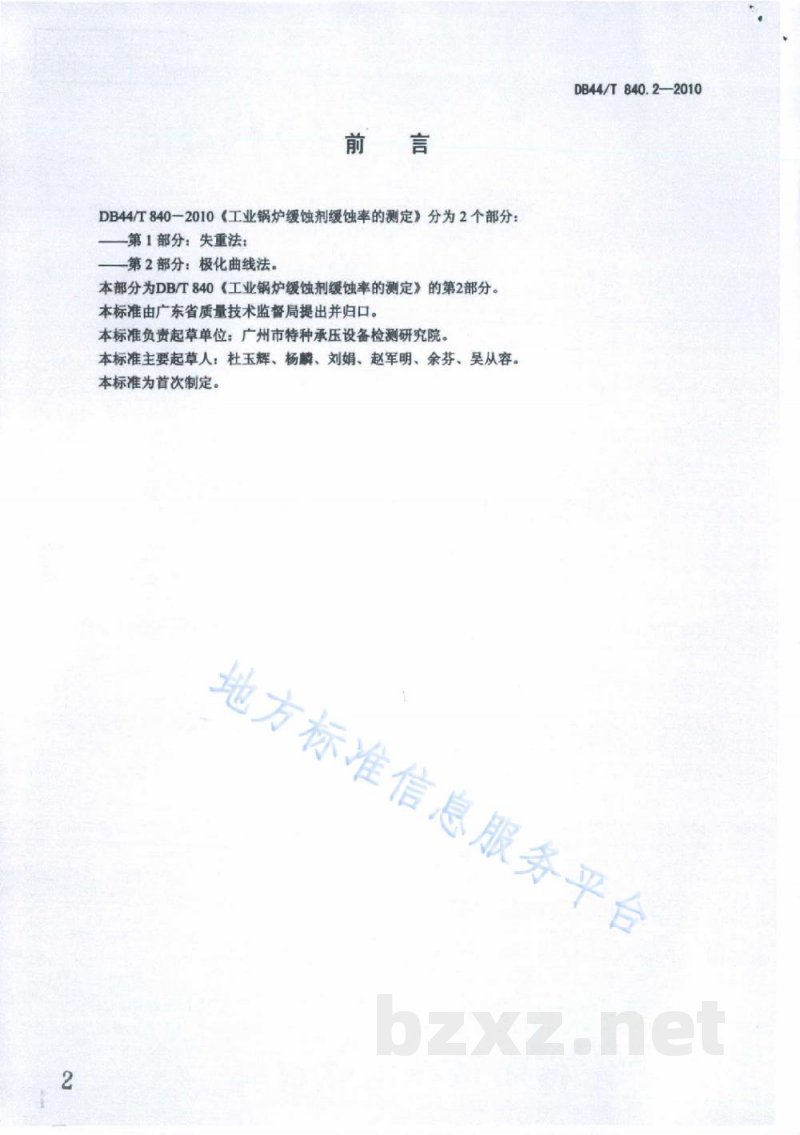

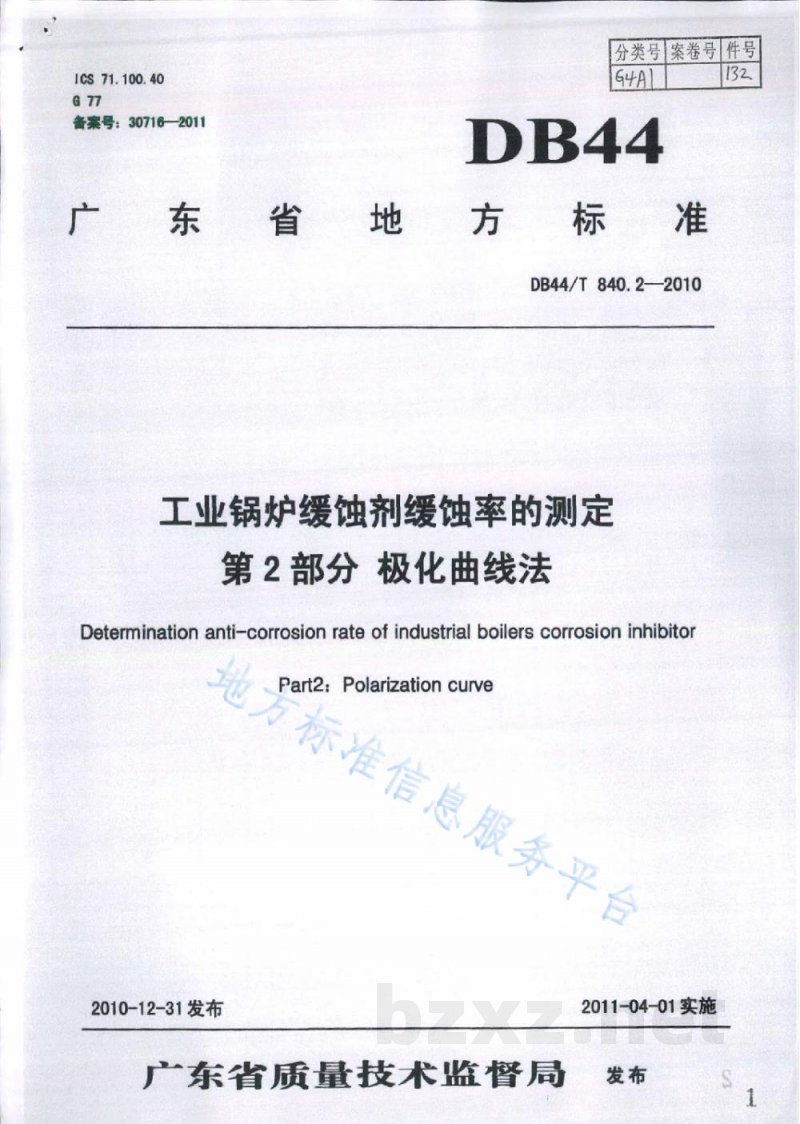

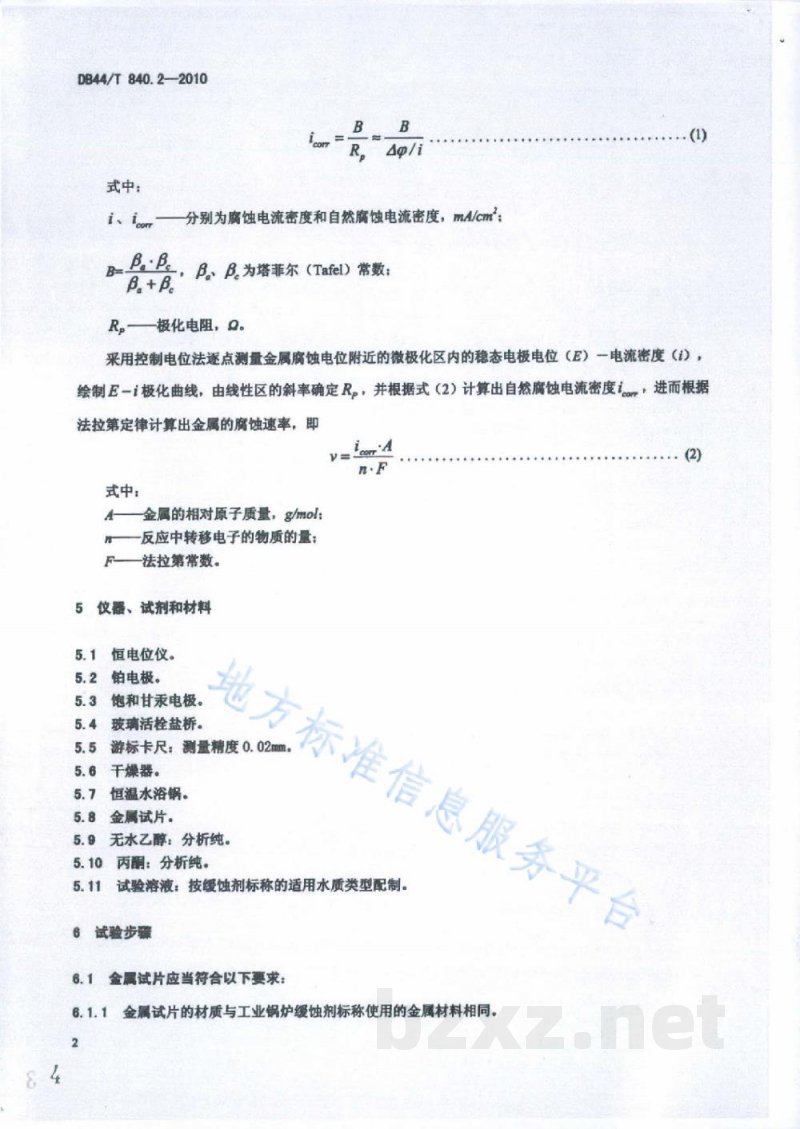

ICS 71.100.40 G77 广东省地方标准 DB44/T 840.2-2010 工业锅炉缓蚀剂缓蚀率的测定 第2部分：极化曲线法 Determination of anti-corrosion rate of industrial boiler corrosion inhibitor — Part 2: Polarization curve method 2010-12-31发布 2011-04-01实施 发布单位：广东省质量技术监督局 前言 DB44/T 840-2010《工业锅炉缓蚀剂缓蚀率的测定》分为2个部分： 第1部分：失重法； 第2部分：极化曲线法。 本部分为DB44/T 840的第2部分。 本标准由广东省质量技术监督局提出并归口。 本标准负责起草单位：广州市特种承压设备检测研究院。 本标准主要起草人：杜玉辉、杨麟、刘娟、赵军明、余芬、吴从容。 本标准为首次制定。 1 范围 本标准规定了采用极化曲线法测定工业锅炉缓蚀剂缓蚀率的方法。 本标准适用于工业锅炉缓蚀剂缓蚀率的测定。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 10123 金属和合金的腐蚀 基本术语和定义 HG/T 3523 冷却水化学处理标准 腐蚀试片技术条件 ASTM G59 动电势极化电阻测量 3 术语和定义 下列术语和定义适用于本标准。 3.1 缓蚀率（anti-corrosion rate） 指金属均匀腐蚀时，加入缓蚀剂后使腐蚀速度降低的百分数。通过比较空白腐蚀试验和加药腐蚀试验中金属试片的腐蚀速率计算得到。 3.2 电流密度（current density） 指单位面积金属试片上通过的电流量。 3.3 空白腐蚀试验（blank corrosion test） 按照缓蚀剂标称适用水质配制试验溶液，不加入缓蚀剂，测量金属试片在该介质中的腐蚀速率。 3.4 加药腐蚀试验（dosing corrosion test） 按照缓蚀剂标称适用水质配制试验溶液，并按标称剂量加入缓蚀剂，测量金属试片在该介质中的腐蚀速率。 4 原理 通过空白腐蚀试验和加药腐蚀试验获得金属试片的腐蚀速率，从而计算缓蚀率。在金属电极自然腐蚀电位附近的微极化区（一般为5 mV～10 mV）内，极化电位与腐蚀电流密度之间存在一定关系。采用控制电位法逐点测量该区域内的稳态电极电位（E）与电流密度（i），绘制E-i极化曲线，由线性区斜率确定极化电阻，并进一步计算自然腐蚀电流密度。根据法拉第定律计算金属腐蚀速率。 计算中涉及参数包括：金属相对原子质量、反应中转移电子数及法拉第常数等。 5 仪器、试剂和材料 5.1 恒电位仪。 5.2 铂电极。 5.3 饱和甘汞电极。 5.4 玻璃活栓盐桥。 5.5 游标卡尺：测量精度0.02 mm。 5.6 干燥器。 5.7 恒温水浴锅。 5.8 金属试片。 5.9 无水乙醇（分析纯）。 5.10 丙酮（分析纯）。 5.11 试验溶液：按缓蚀剂标称适用水质类型配制。 6 试验步骤 6.1 金属试片要求 6.1.1 金属试片材质应与缓蚀剂标称使用的金属材料一致。 6.1.2 金属试片的形状尺寸、加工误差、表面质量及外观应符合HG/T 3523的规定。试验前应清洗干净并用丙酮或无水乙醇处理，干燥后置于干燥器中保存。 6.1.3 用游标卡尺测量试片表面尺寸并计算总表面积，精确至0.1 mm。 6.2 试验准备 6.2.1 按附录要求连接恒电位仪、计算机及电极系统，接通电源并预热30 min。 6.2.2 连接电解池。 6.2.3 将三个电极安装在电极支架上，并调整至同一高度。 6.3 空白腐蚀试验 按规定配制不含缓蚀剂的试验溶液，进行极化曲线测试，测定金属腐蚀电位和电流密度。 （以下内容缺失）
