【地方标准】 玉米秸秆打捆机作业技术规范

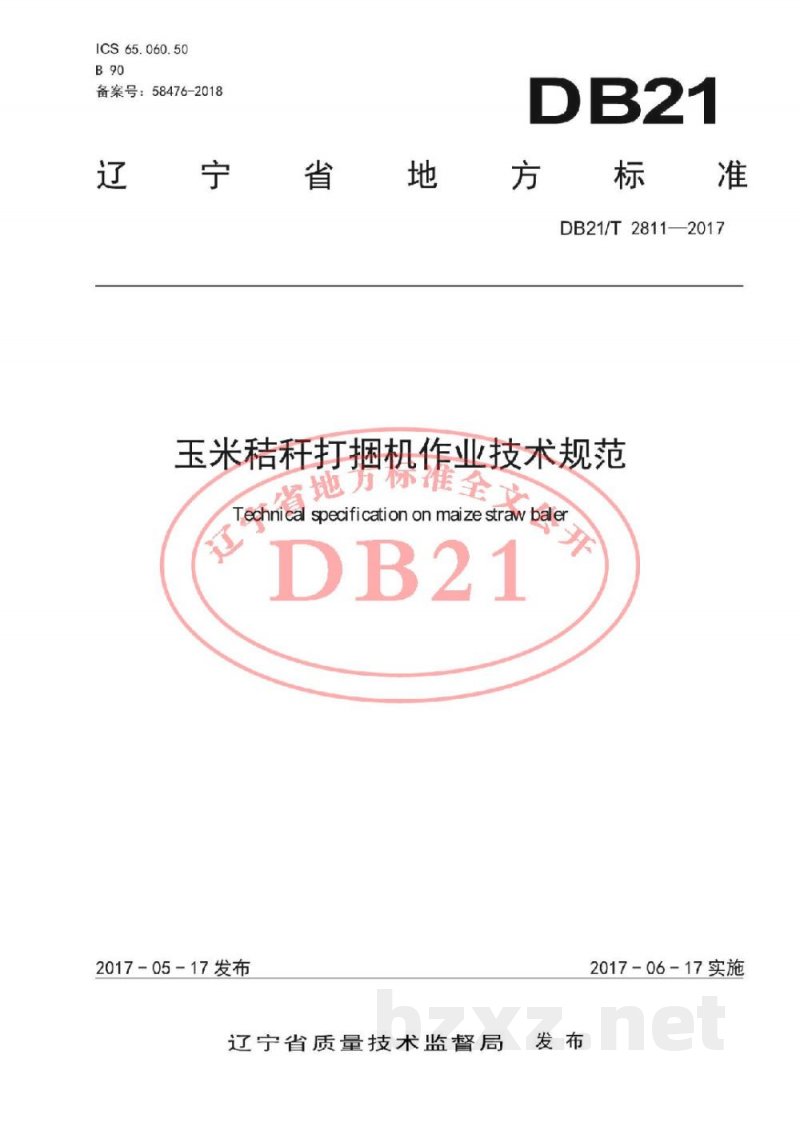

ICS 65.060.50
B 90
备案号：58476-2018
辽宁省地方标准
DB21/T 2811—2017
玉米秸秆打捆机作业技术规范
2017-05-17发布
2017-06-17实施
辽宁省质量技术监督局 发布

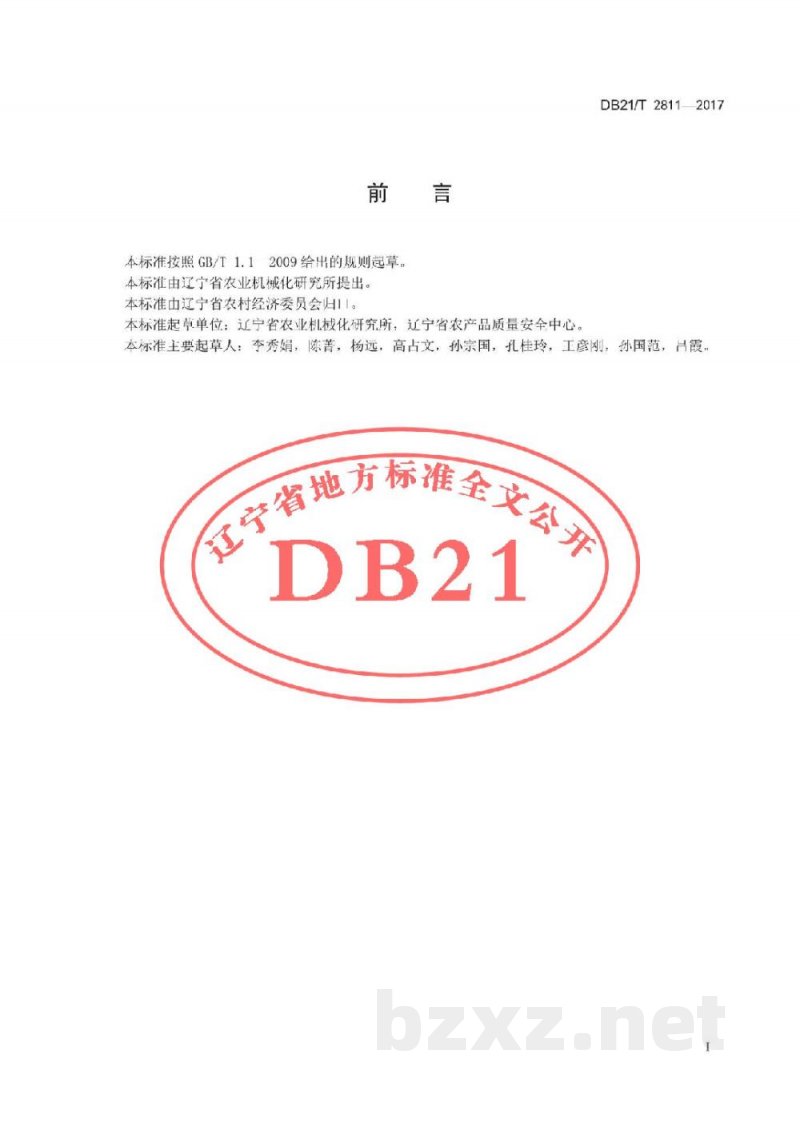

前言
本标准按照GB/T 1.1-2009给出的规则起草。
本标准由辽宁省农业机械化研究所提出。
本标准由辽宁省农村经济委员会归口。
本标准起草单位：辽宁省农业机械化研究所、辽宁省农产品质量安全中心。
本标准主要起草人：李秀娟、陈菁、杨远、高占文、孙宗国、孔佳玲、工彦刚、孙国范、吕霞。

1 范围
本标准规定了玉米秸秆打捆机械化作业的术语和定义、作业条件、作业准备、作业、质量要求和检测方法、安全要求及机具维护与保养。
本标准适用于玉米秸秆打捆机作业。

2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 10395.20 林业机械安全 第20部分：捡拾打捆机

3 术语和定义
下列术语和定义适用于本文件。
3.1 打捆
将压缩或滚卷成型的玉米秸秆用捆扎材料捆扎，形成玉米秸秆方捆或圆捆的过程。
3.2 成捆
利用打捆机将秸秆压缩或滚卷成具有一定形状、尺寸且落地后不散落的捆。
3.3 规则捆
对应边长差值不大于边长10%的秸秆捆。

4 作业条件
4.1 田间条件
4.1.1 整杆应沿垄向垂直方向铺放于地表上。
4.1.2 粉碎的秸秆应散状铺放于地表上。
4.1.3 玉米秸秆含水率以10%～25%为宜。
4.2 机具的选择
根据田间玉米秸秆状况，选择适宜的打捆作业机具。

5 作业准备
5.1 按照机具使用说明书要求，安装调试达到作业状态。
5.2 根据秸秆以及田间地表变化情况预调机具。

6 试作业
6.1 打捆机先空运转3min～5min，检查各机构是否运行平稳，运转部件是否转动灵活，无异常声响，安全可靠，无相互干涉、滞卡、渗油等现象。
6.2 进入地块，摆正机组方向，居中低速运行，针对打捆作业情况对机器进行检查或调整，直至符合作业质量要求为止。确认各部件运转正常后，方可正式作业。

7 作业
7.1 作业时应保持规定速度，并注意观察。
7.2 掌握方向，结合拖拉机前进动力。
7.3 居中行驶。每个往返行程，应观测玉米秸秆成捆及规则捆情况，对比验证，如发现异常，应及时检查处理。
7.4 如有电子监测系统报警，应立刻停车，检查处理。

8 质量要求和检测方法
8.1 质量要求
在规定的作业条件下，玉米秸秆圆捆打捆机作业质量应符合表1的规定；玉米秸秆方捆打捆机作业质量应符合表2的规定。
表1 玉米秸秆圆捆打捆机作业质量
序号 | 项目名称 | 质量指标
1 | 成捆率，% | ≥97

表2 玉米秸秆方捆打捆机作业质量
序号 | 项目名称 | 质量指标
1 | 成捆率，% | ≥96
2 | 规则捆率，% | ≥95

8.2 检测方法
8.2.1 成捆率
在作业区域内，测定总捆数不得少于100捆，成捆率按公式（1）计算：
β = (I₁ / I) × 100% ...(1)
式中：
β — 成捆率，单位为%；
I₁ — 成捆数，单位为捆；
I — 总捆数，单位为捆。

8.2.2 规则捆率
在作业区域内，测定秸秆方捆四个边长的尺寸，当其最大值与最小值之差不大于边长平均值的10%时，为规则捆，否则，为不规则捆。每个单向行程测5个秸秆捆。
规则捆率按公式（2）计算：
γ = (S / I₂) × 100% ...(2)
式中：
γ — 规则捆率，单位为%；
S — 规则捆数，单位为捆；
I₂ — 检测捆数，单位为捆。

9 安全要求
9.1 人员
9.1.1 操作人员应经过专业技术培训，取得农机驾驶资质，掌握玉米秸秆打捆机的结构特点，熟悉机具作业规程。
9.1.2 作业时操作人员应穿紧身防护服装。
9.2 机组
9.2.1 打捆机的安全要求应符合GB 10395.20的相关规定。
9.2.2 机组安装和作业时，应按使用说明书的安全要求操作与防护。
9.3 作业和运输
9.3.1 禁止在打捆机上堆放物品或站人。
9.3.2 非工作人员应远离作业机组。
9.3.3 作业中禁止机组带负荷倒退。
9.3.4 打捆机运转时，不得打开或拆卸防护装置，进行检查、维修、保养及清除杂物等操作。
9.3.5 打捆机作业时遇到堵塞情况，要关闭发动机，切断动力后再清除。
