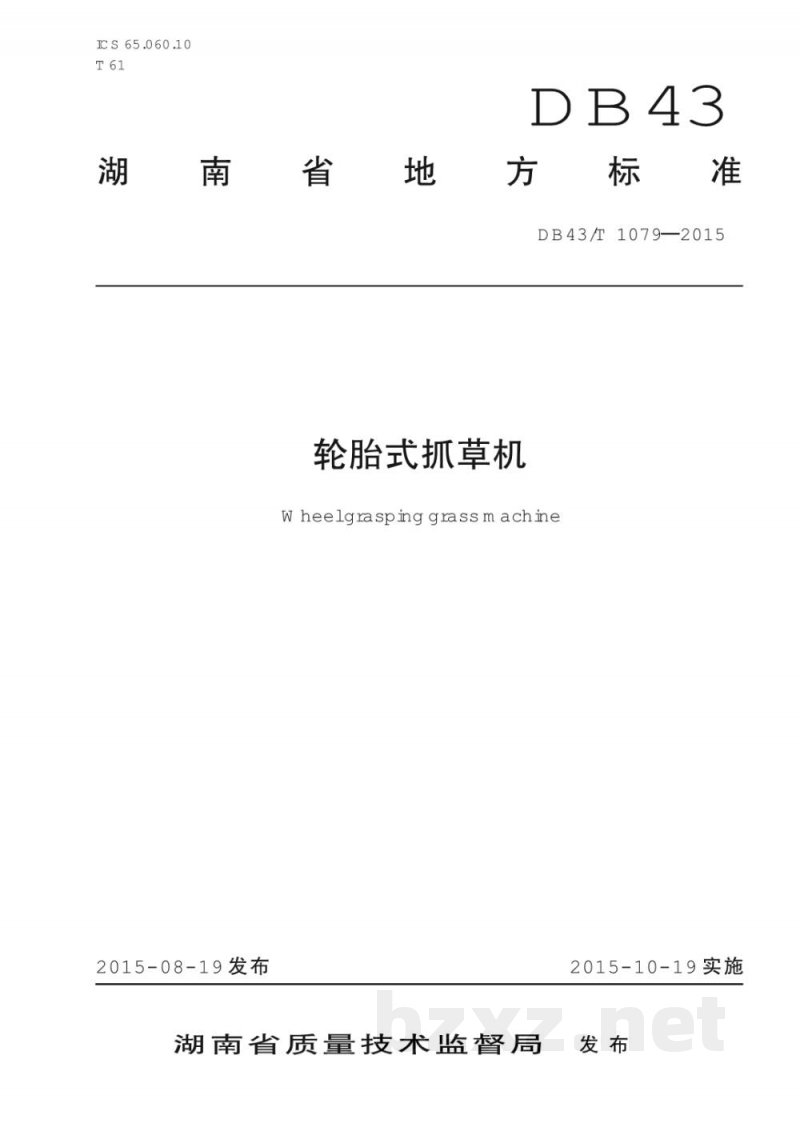

【地方标准】 轮胎式抓草机

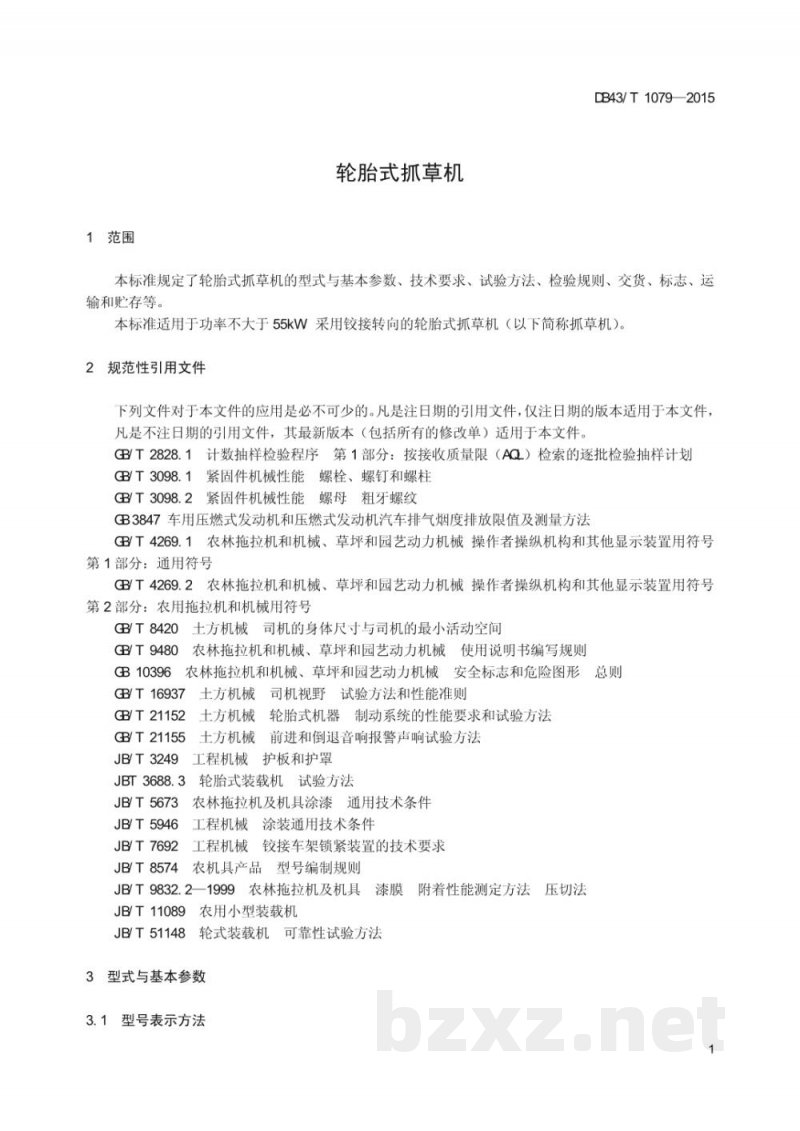

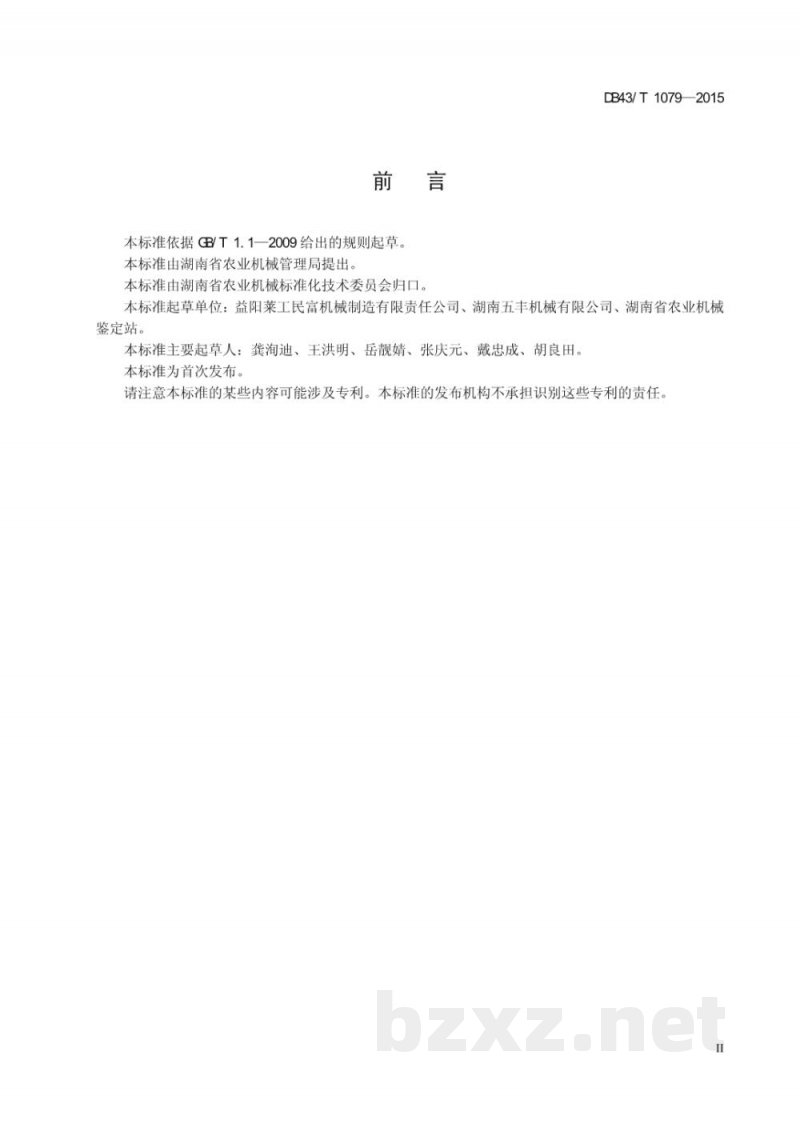

DB43/T1079—2015 轮胎式抓草机 前言 本标准依据GB/T1.1-2009规则起草，由湖南省农业机械管理局提出，由湖南省农业机械标准化技术委员会归口。 本标准起草单位：益阳莱工民富机械制造有限责任公司、湖南五丰机械有限公司、湖南省农业机械鉴定站。 本标准主要起草人：龚沟迪、王洪明、岳靓婧、张庆元、戴忠成、胡良田。 本标准为首次发布。 1 范围 本标准规定了轮胎式抓草机的型式与基本参数、技术要求、试验方法、检验规则、交货、标志、运输和贮存等内容。 本标准适用于功率不大于55kW、采用铰接转向的轮胎式抓草机（以下简称抓草机）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的： GB/T 2828.1 计数抽样检验程序 GB/T 3098.1 紧固件机械性能 螺栓、螺钉和螺柱 GB/T 3098.2 紧固件机械性能 螺母 GB 3847 柴油发动机排气烟度及测量方法 GB/T 4269.1 农林机械操纵符号通用规定 GB/T 4269.2 农用拖拉机及机械用符号 GB/T 8420 司机身体尺寸与最小活动空间 GB/T 9480 使用说明书编写规则 GB 10396 安全标志与危险图形总则 GB/T 16937 司机视野试验方法 GB/T 21152 制动系统性能要求 GB/T 21155 音响报警试验方法 JB/T 3249 农机产品型号编制规则 JB/T 3688.3 轮胎式装载机试验方法 JB/T 5673 工程机械涂漆通用条件 JB/T 7692 铰接车架锁紧装置技术要求 JB/T 8574 农机产品型号编制规则 JB/T 9832.2 农机附着性能测定方法 JB/T 11089 农用小型装载机 JB/T 51148 轮式装载机可靠性试验方法 3 型式与基本参数 3.1 型号表示方法 型号由类别代号、特征代号、主参数及改进代号组成： 7ZL-XX（示例） 7Z：类别代号（农用装卸机械抓草机） L：轮胎式特征代号 主参数：功率（kW） 改进代号：A、B、C依次表示改进顺序 示例：7ZL-30A表示功率30kW的第一次改进型轮胎式抓草机 3.2 基本参数 抓草机基本参数如下： 功率≤18kW：抓草爪宽≥1.25m，爪深1.0m，卸载高度≥1.60m 18~22kW：爪宽≥1.30m，爪深≥1.1m，卸载高度≥1.75m 22~25kW：爪宽≥1.35m，爪深≥1.1m，卸载高度≥1.90m 25~30kW：爪宽≥1.40m，爪深≥1.1m，卸载高度≥2.00m 30~35kW：爪宽≥1.45m，爪深≥1.2m，卸载高度≥2.15m 35~45kW：爪宽≥1.50m，爪深≥1.2m，卸载高度≥2.25m 45~55kW：爪宽≥1.55m，爪深≥1.2m，卸载高度＞2.35m 卸载距离≥600~850mm 提升时间≤4.5~7.5s 最大转向角≥32° 4 技术要求 4.1 一般要求 抓草机应按规定程序批准的产品图样及技术文件制造。
