【轻工行业标准(QB)】 绘图仪尺术语、检验规则、标志、包装、运输、贮存

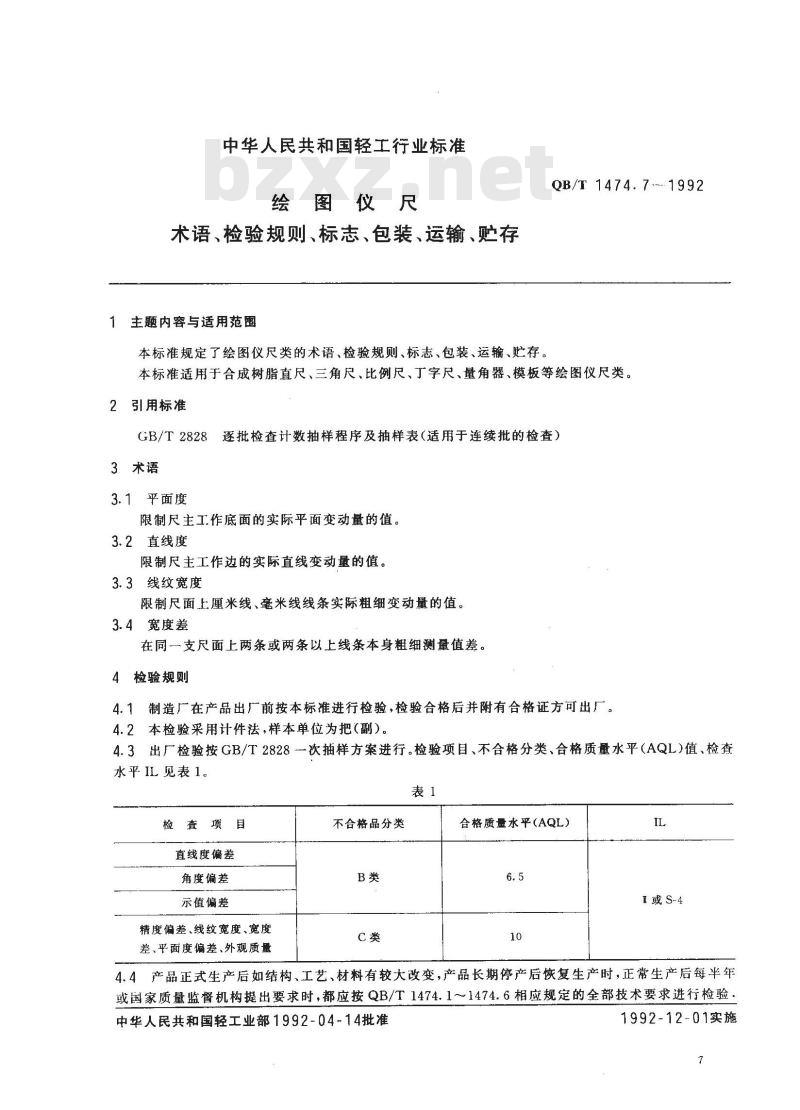

中华人民共和国轻工行业标准
绘图仪尺
术语、检验规则、标志、包装、运输、存1主题内容与适用范围
本标准规定了绘图仪尺类的术语、检验规则、标志、包装、运输、贮存。QB/T1474.7.-1992
本标准适用于合成树脂直尺、三角尺、比例尺、丁字尺、量角器、模板等绘图仪尺类。2引用标准
GB/T2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）3术语
3.1平面度
限制尺主工作底面的实际平面变动量的值。3.2直线度
限制尺主工作边的实际直线变动量的值。3.3线纹宽度
限制尺面上厘米线、毫米线线条实际粗细变动量的值。3.4宽度差
在同-一支尺面上两条或两条以上线条本身粗细测量值差。4检验规则下载标准就来标准下载网
制造厂在产品出广前按本标准进行检验，检验合格后并附有合格证方可出厂。4.1
4.2本检验采用计件法，样本单位为把（副）。4.3出厂检验按GB/T2828次抽样方案进行。检验项目、不合格分类、合格质量水平（AQL）值、检查水平IL见表1。
检查项目
直线度偏差
角度偏差
示值偏差
精度偏差、线纹宽度、宽度
差、平面度偏差、外观质量
不合格品分类
合格质量水平（AQL)
I或S-4
4.4产品正式生产后如结构、工艺、材料有较大改变，产品长期停产后恢复生产时，正常生产后每半年或国家质量监督机构提出要求时，都应按QB/T1474.11474.6相应规定的全部技术要求进行检验中华人民共和国轻工业部1992-04-14批准1992-12-01实施
合格后方可正式投产。

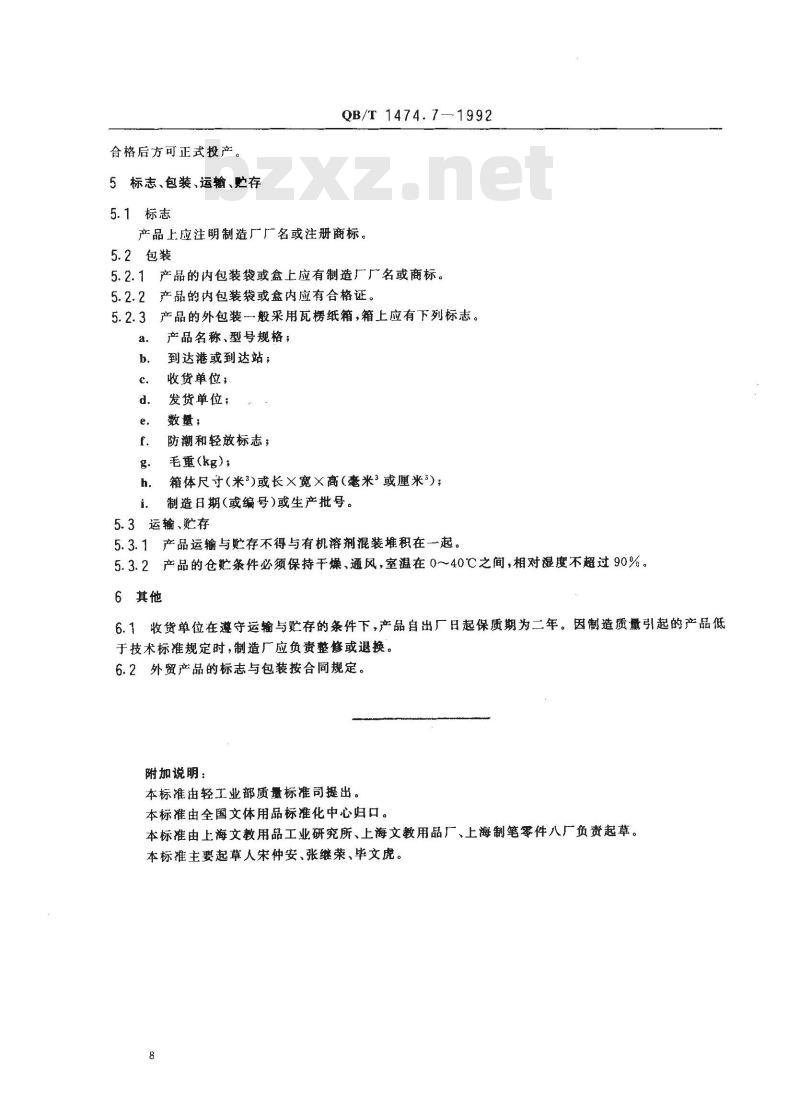

5标志、包装、运输、贮存
5.1标志
QB/T 1474.7—1992
产品上应注明制造厂厂名或注册商标。5.2包装
5.2.1产品的内包装袋或盒上应有制造厂广名或商标。产品的内包装袋或盒内应有合格证。5.2.2
产品的外包装一般采用瓦榜纸箱，箱上应有下列标志。5.2.3
产品名称、型号规格；
到达港或到达站；
收货单位；
发货单位；
数量；
防潮和轻放标志,
毛重(kg);
箱体尺寸（米\)或长×宽×高（毫米或厘米\）；制造日期(或编号)或生产批号。5.3运输、贮存
5.3.1产品运输与贮存不得与有机溶剂混装堆积在一起。产品的仓贮条件必须保持干燥、通风，室温在0～40℃之间，相对湿度不超过90%。5.3.2
6其他
6.1收货单位在遵守运输与贮存的条件下，产品自出厂日起保质期为二年。因制造质量引起的产品低于技术标推规定时，制造厂应负责整修或退换。6.2外贸产品的标志与包装按合同规定。附加说明：
本标准由轻工业部质量标准司提出。本标准由全国文体用品标准化中心归口。本标准由上海文教用品工业研究所、上海文教用品厂、上海制笔零件八厂负责起草。本标准主要起草人仲安、张继荣、毕文虎。
