【航空工业行业标准(HB)】 黑铬镀层质量检验

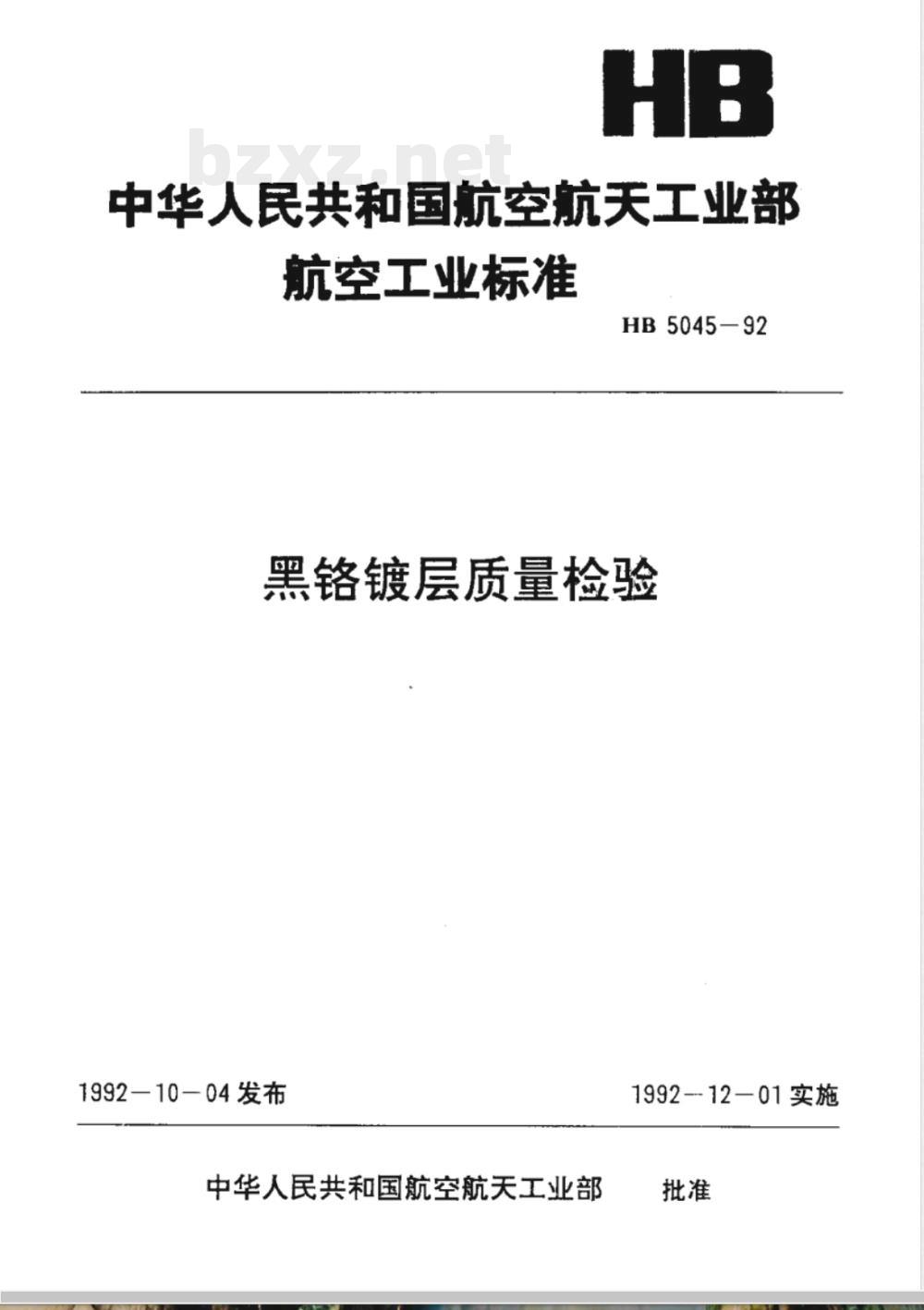

中华人民共和国航空航天工业部航空工业标准
HB5045-92
黑铬镀层质量检验
1992—10-04发布
中华人民共和国航空航天工业部1992-12-01实施

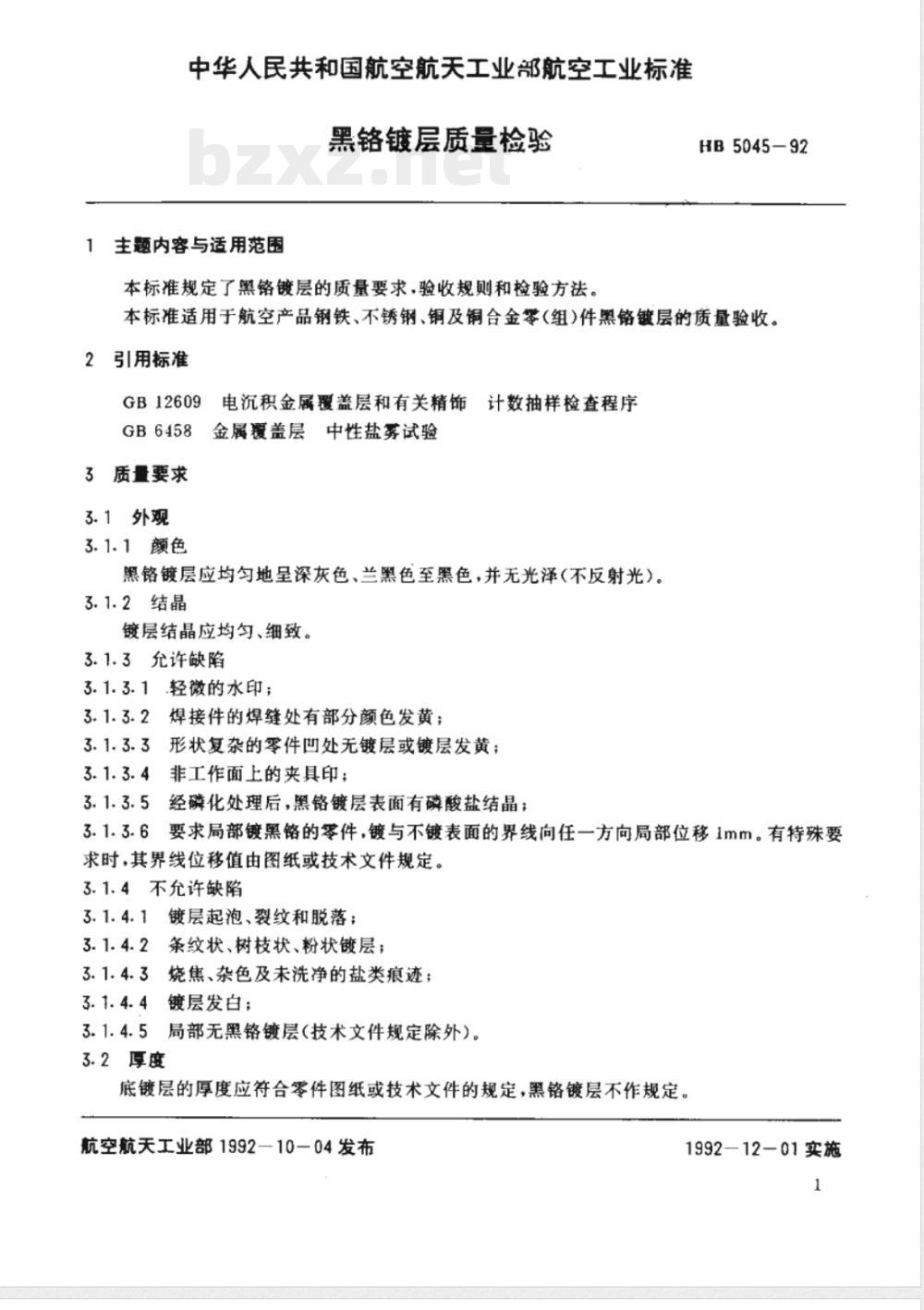

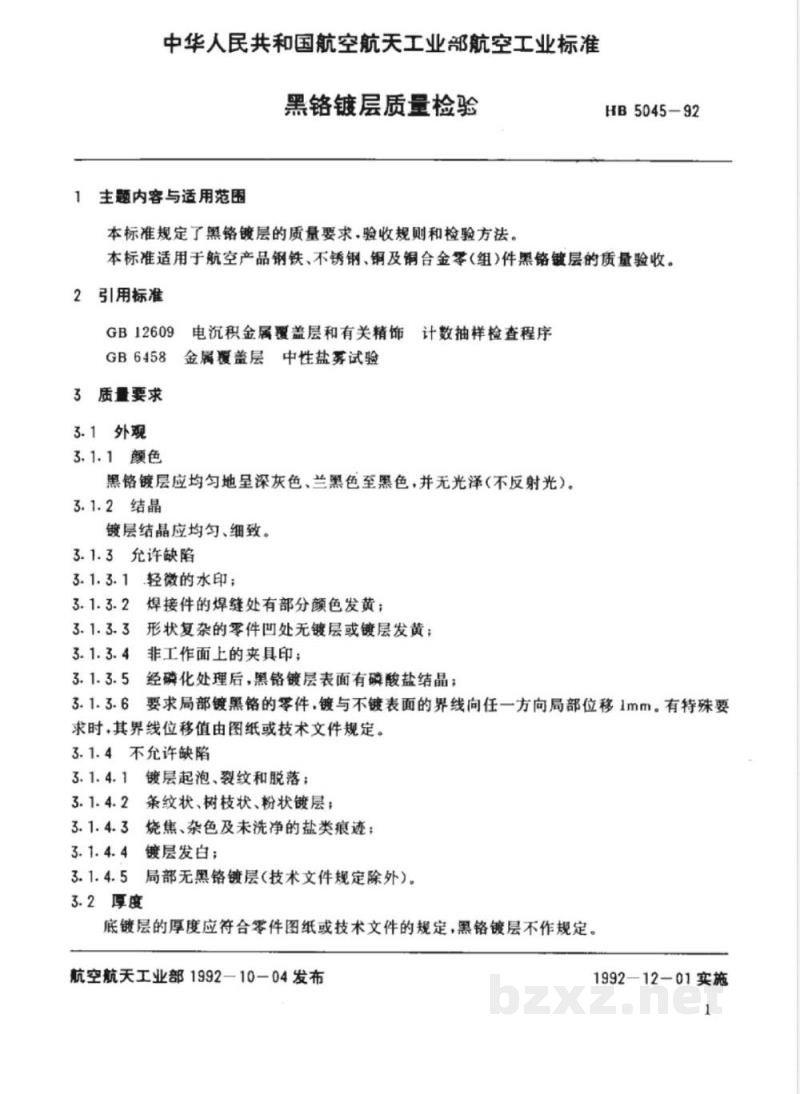

中华人民共和国航空航天工业部航空工业标准黑铬镀层质量检验
1主题内容与适用范围
本标准规定了黑铬镀层的质量要求，验收规则和检验方法。HB5045-92
本标准适用于航空产品钢铁、不锈钢、铜及铜合金零（组）件黑铬镀层的质量验收。2引用标准
9电沉积金属覆盖层和有关精饰计数抽样检查程序GB12609
GB6458金属覆盖层中性盐募试验3质量要求
3.1外观
3.1.1颜色
黑铬镀层应均匀地呈深灰色、兰黑色至黑色，并无光泽（不反射光）。3.1.2结晶
镀层结晶应均匀、细致。
3.1.3允许缺陷
3.1.3.1轻微的水印；
3.1.3.2焊接件的焊缝处有部分颜色发黄；3.1.3.3形状复杂的零件凹处无镀层或镀层发黄：3.1.3.4
非工作面上的夹具印；
经磷化处理后，黑铬镀层表面有磷酸盐结晶；3.1.3.5
要求局部镀黑铬的零件，镀与不镀表面的界线向任一方向局部位移1mm。有特殊要3.1.3.61
求时.其界线位移值由图纸或技术文件规定。不允许缺陷
镀层起泡、裂纹和脱落：
条纹状、树枝状、粉状镀层；
3.1. 4. 4
烧焦、杂色及未洗净的盐类痕迹；镀层发白：
3.1.4.5局部无黑铬镀层（技术文件规定除外）。3.2厚度
底镀层的厚度应符合零件图纸或技术文件的规定，黑铬镀层不作规定。航空航天工业部1992-10—04发布1992—12-01实施

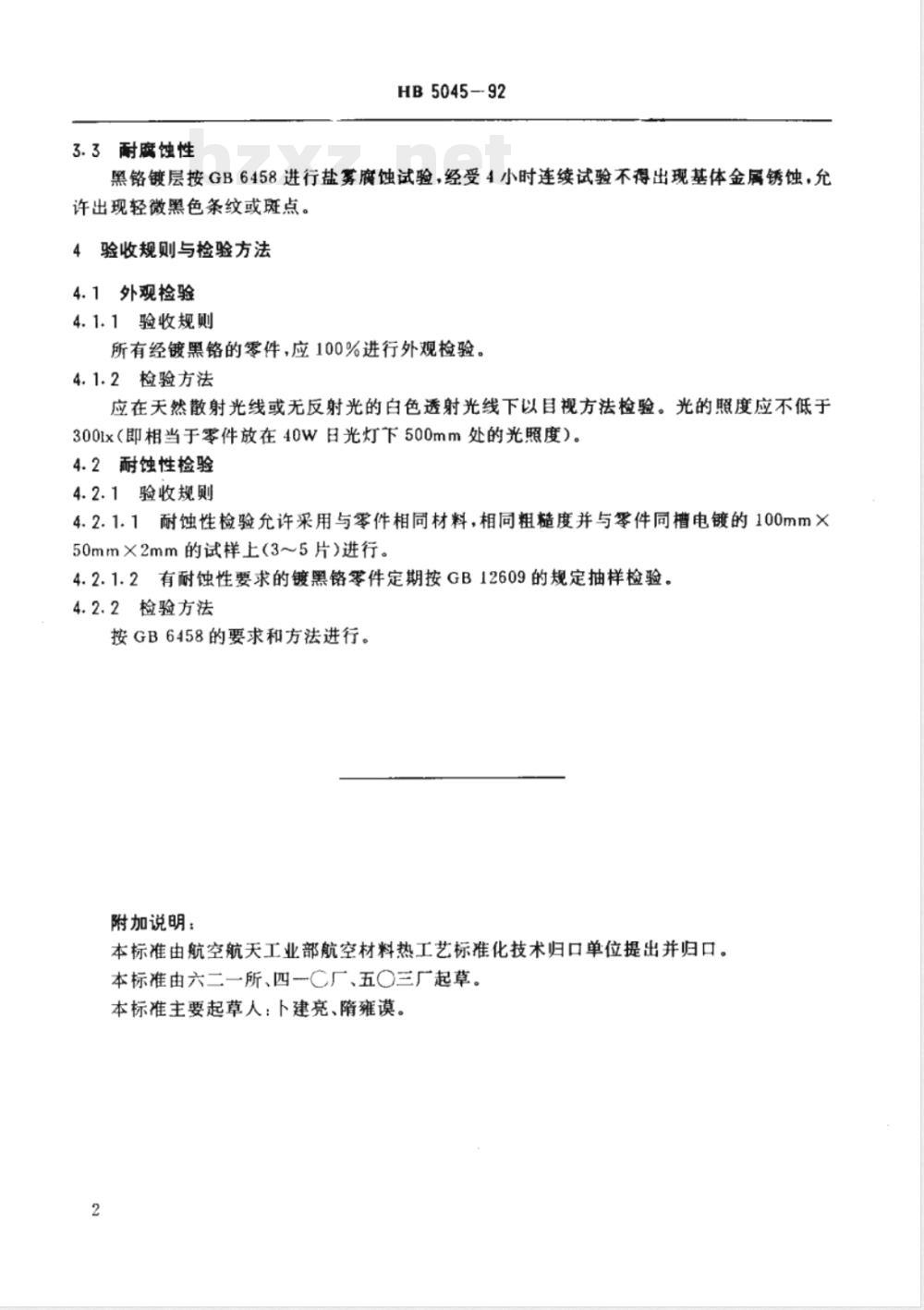

3.3耐腐蚀性
HB5045-92
黑铬镀层按GB6458进行盐雾腐蚀试验，经受4小时连续试验不得出现基体金属锈蚀，允许出现轻微黑色条纹或斑点。
4验收规则与检验方法
4.1外观检验
4.1.1验收规则
所有经镀黑铬的零件，应100%进行外观检验。4.1.2检验方法
应在天然散射光线或无反射光的白色透射光线下以目视方法检验。光的照度应不低于300x（即相当于零件放在40W日光灯下500mm处的光照度）。4.2耐蚀性检验
4.2.1验收规则
4.2.1.1耐蚀性检验允许采用与零件相同材料，相同粗糙度并与零件同槽电镀的100mm×50mm×2mm的试样上（3~5片）进行。4.2.1.2有耐蚀性要求的镀黑铬零件定期按GB12609的规定抽样检验。4.2.2检验方法
按GB6458的要求和方法进行。
附加说明：
本标准由航空航天工业部航空材料热工艺标准化技术归口单位提出并归口。本标准由六二一所、四一C厂、五〇三厂起草。本标准主要起草人：下建亮、荫雍谟漠。2
