【机械行业标准(JB)】 产品图样及设计文件 通用件及借用件管理办法

ICS01.110
中华人民共和国机械行业标准
JB/T5054.7~5054.10-2001
产品图样及设计文件
Drawing and design document of product2001-01-02 发布
国家机械工业局
2001-06-01实施
JB/T5054.8-2001

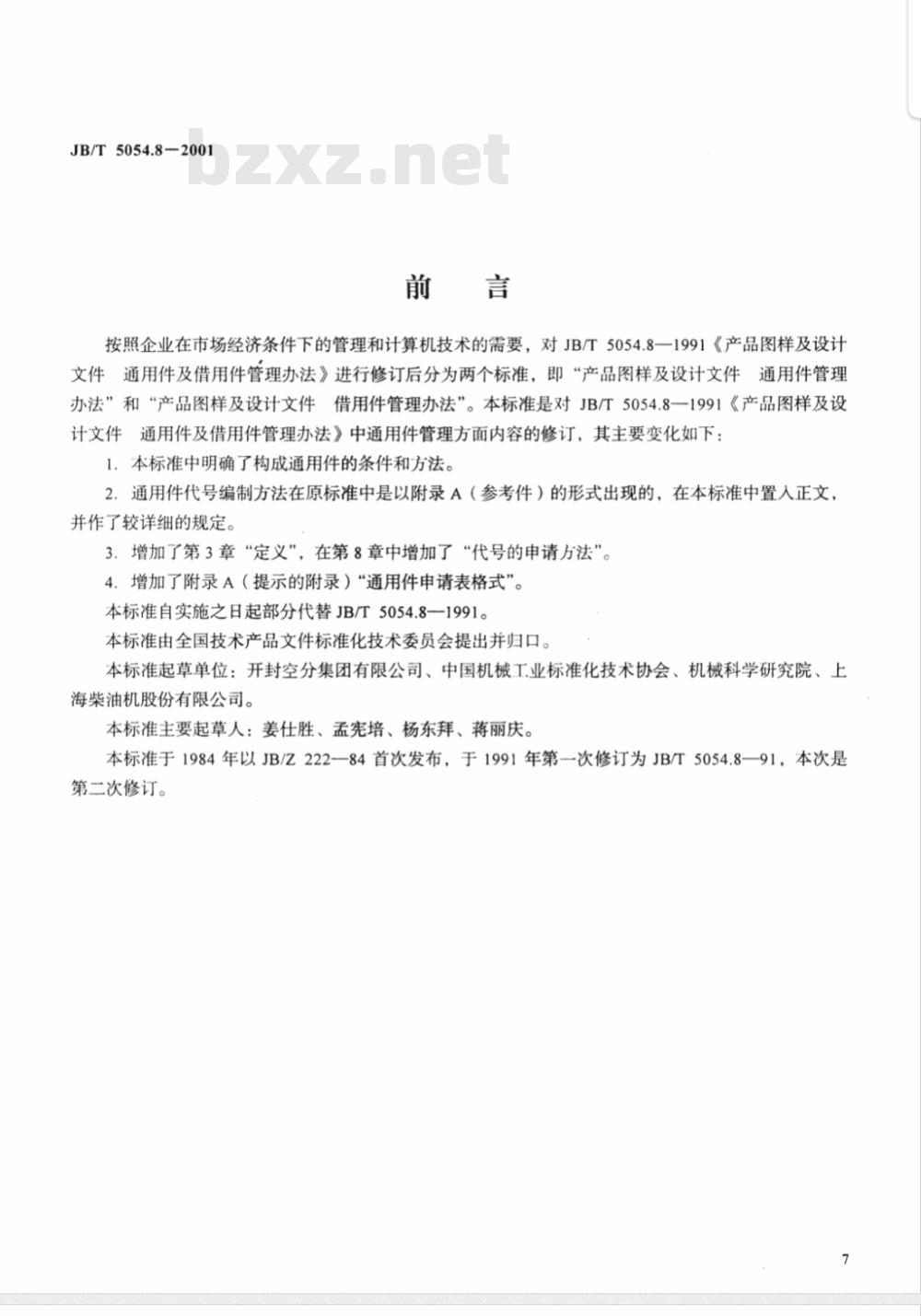

按照企业在市场经济条件下的管理和计算机技术的需要，对JB/T5054.81991《产品图样及设计文件通用件及借用件管理办法》进行修订后分为两个标准，即“产品图样及设计文件通用件管理办法”和“产品图样及设计文件借用件管理办法”。本标准是对JB/T5054.8一1991《产品图样及设计文件通用件及借用件管理办法》中通用件管理方面内容的修订，其主要变化如下：1．本标准中明确了构成通用件的条件和方法。2．通用件代号编制方法在原标准中是以附录A（参考件）的形式出现的，在本标准中置人正文，并作了较详细的规定。
3.增加了第3章“定义”，在第8章中增加了“代号的申请方法”。4.．增加了附录A（提示的附录）“通用件申请表格式”。本标准自实施之日起部分代替JB/T5054.8一1991。本标准由全国技术产品文件标准化技术委员会提出并归口。本标准起草单位：开封空分集团有限公司、中国机械工业标准化技术协会、机械科学研究院、上海柴油机股份有限公司。
本标准主要起草人：姜仕胜、孟宪培、杨东拜、蒋丽庆。本标准于1984年以JB/Z22284首次发布，于1991年第次修订为JB/T5054.8一91，本次是第二次修订。
1范围
中华人民共和国机械行业标准
产品图样及设计文件
通用件管理办法
Drawing and design document of productManagementmeansofcommonpart
JB/T5054.8-2001
代替JB/T5054.8-1991

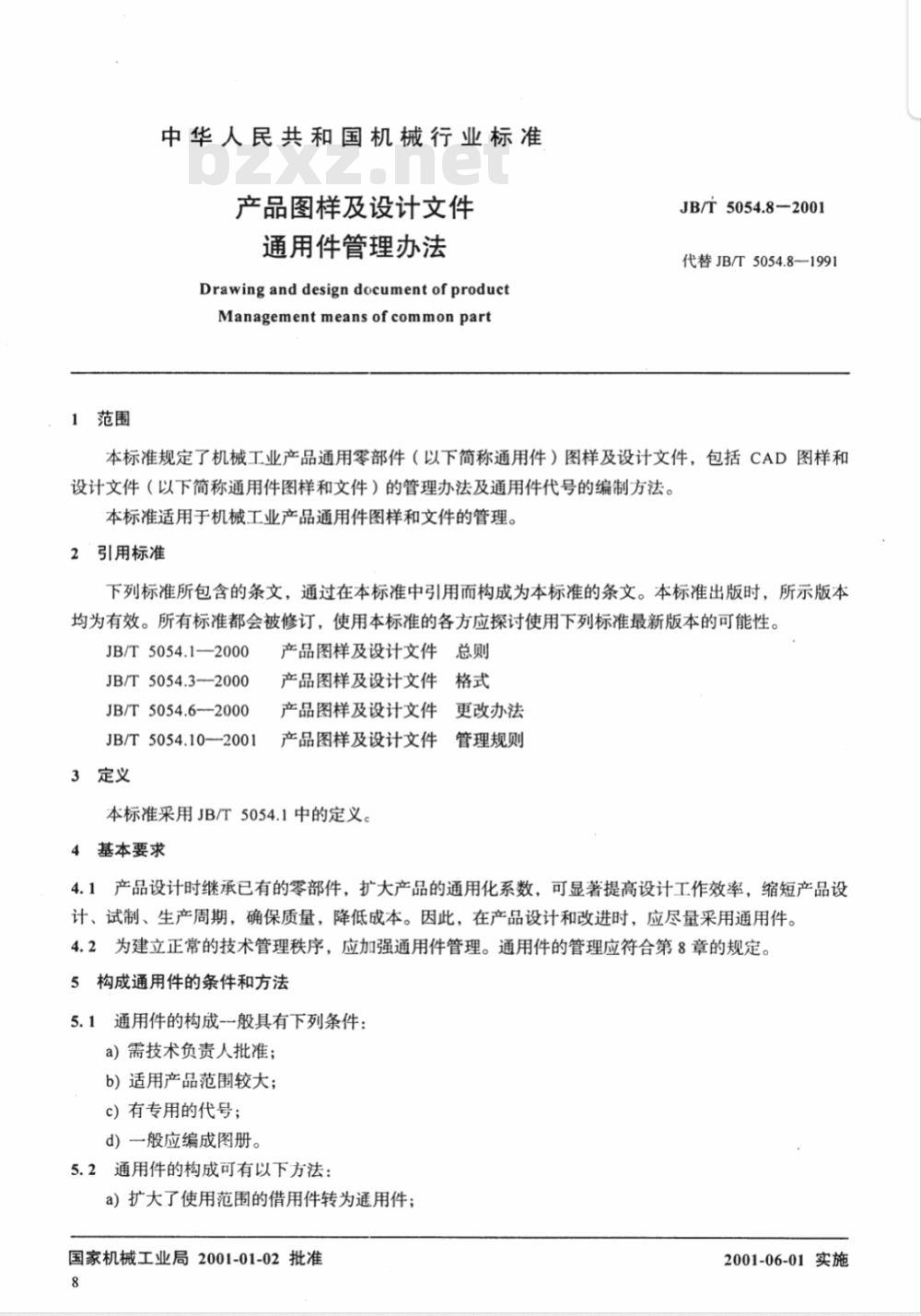

本标准规定了机械工业产品通用零部件（以下简称通用件）图样及设计文件，包括CAD图样和设计文件（以下简称通用件图样和文件）的管理办法及通用件代号的编制方法。本标准适用于机械工业产品通用件图样和文件的管理。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T5054.1--2000
JB/T5054.3---2000下载标准就来标准下载网
JB/T5054.6--2000
JB/T5054.10--2001
3定义
产品图样及设计文件总则
产品图样及设计文件格式
产品图样及设计文件更改办法
产品图样及设计文件管理规则
本标准采用JB/T5054.1中的定义。4基本要求
4.1产品设计时继承已有的零部件，扩大产品的通用化系数，可显著提高设计工作效率，缩短产品设计、试制、生产周期，确保质量，降低成本。因此，在产品设计和改进时，应尽量采用通用件。4.2为建立正常的技术管理秩序，应加强通用件管理。通用件的管理应符合第8章的规定。5构成通用件的条件和方法
5.1通用件的构成-一般具有下列条件：a）需技术负责人批准；
b）适用产品范围较大；
c）有专用的代号；
d）一般应编成图册。
5.2通用件的构成可有以下方法：a）扩大了使用范围的借用件转为通用件；国家机械工业局2001-01-02批准8
2001-06-01实施
JB/T5054.8-2001
b）产品中通用性高，使用范围较广的零部件变为通用件；c）根据已有零部件的相似特征，对其中基本形状、结构要素出现率较高的零部件，进行汇总与调整，设计成通用零部件。
6选用通用件的原则
6.1跨系列产品中可广泛采用的零部件，应尽量地设计为通用件。6.2通用部件中可以有标准件、通用件及外购件。6.3通用部件中不应有借用件。
7通用件的编号方法
通用件应有专用的代号，代号由大写汉语拼音字母和阿拉伯数字构成。具体编号方法由企业自定，本标准推荐三种方法。

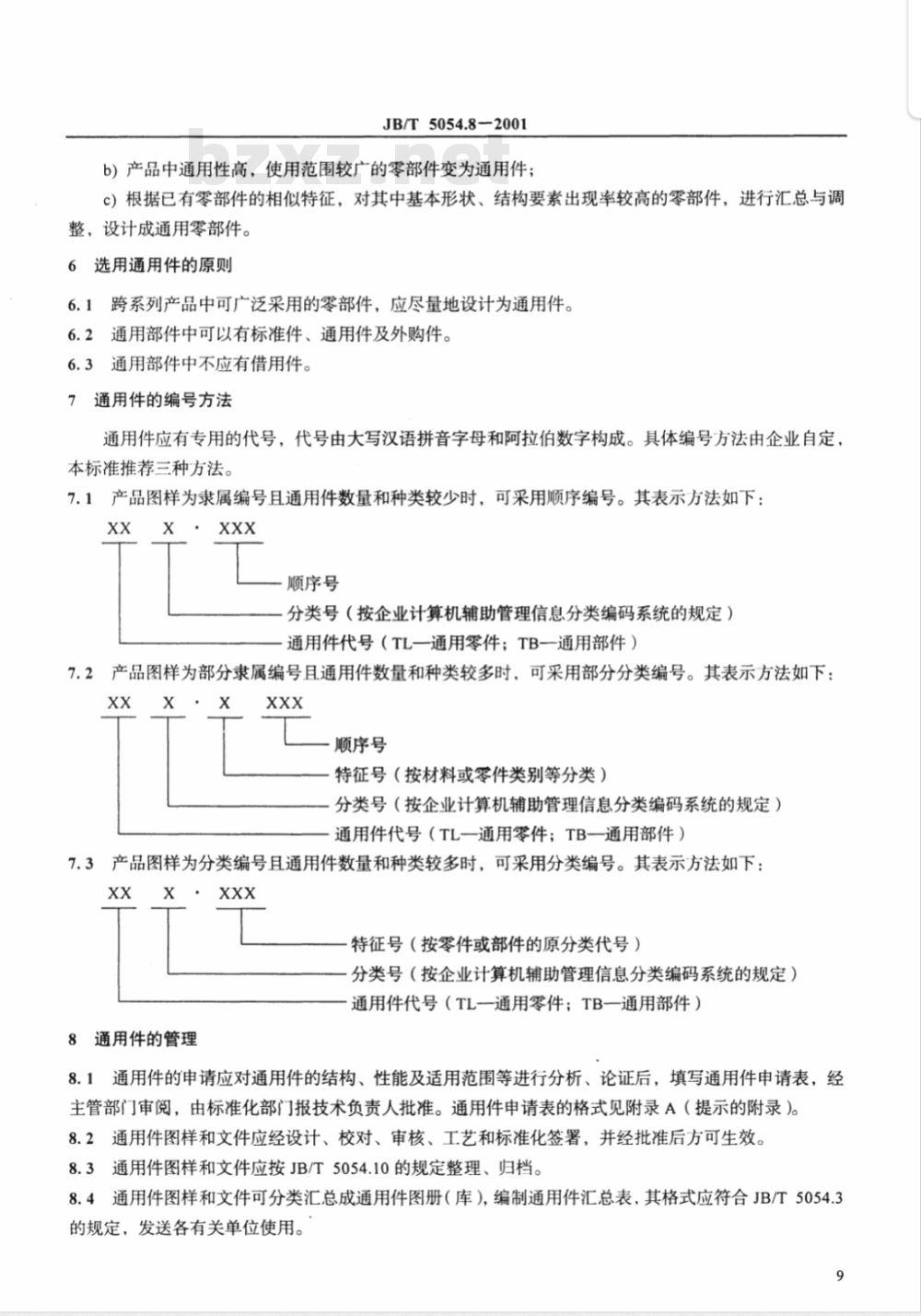

7.1产品图样为隶属编号且通用件数量和种类较少时，可采用顺序编号。其表示方法如下：xx x · xxx
顺序号
分类号（按企业计算机辅助管理信息分类编码系统的规定）通用件代号（TL一通用零件：TB一通用部件7.2产品图样为部分隶属编号且通用件数量和种类较多时、可采用部分分类编号。其表示方法如下：xx
·顺序号
特征号（按材料或零件类别等分类）分类号（按企业计算机辅助管理信息分类编码系统的规定）通用件代号（TL一通用零件；TB一通用部件）7.3产品图样为分类编号且通用件数量和种类较多时，可采用分类编号。其表示方法如下：xx
x·xxx
特征号（按零件或部件的原分类代号）分类号（按企业计算机辅助管理信息分类编码系统的规定）通用件代号（TL一通用零件；TB一通用部件）8通用件的管理
8.1通用件的申请应对通用件的结构、性能及适用范围等进行分析、论证后，填写通用件申请表，经主管部门审阅，由标准化部门报技术负责人批准。通用件申请表的格式见附录A（提示的附录）。8.2通用件图样和文件应经设计、校对、审核、工艺和标准化签署，并经批准后方可生效。8.3通用件图样和文件应按JB/T5054.10的规定整理、归档。8.4通用件图样和文件可分类汇总成通用件图册（库），编制通用件汇总表，其格式应符合JB/T5054.3的规定，发送各有关单位使用。9
JB/T5054.8—2001
8.5通用件被采用后，由生产部门根据通用件图样和文件、工艺文件安排生产。8.6通用件可以利用计算机数据库技术进行登记、存档、查询、汇总等管理工作。9通用件的更改

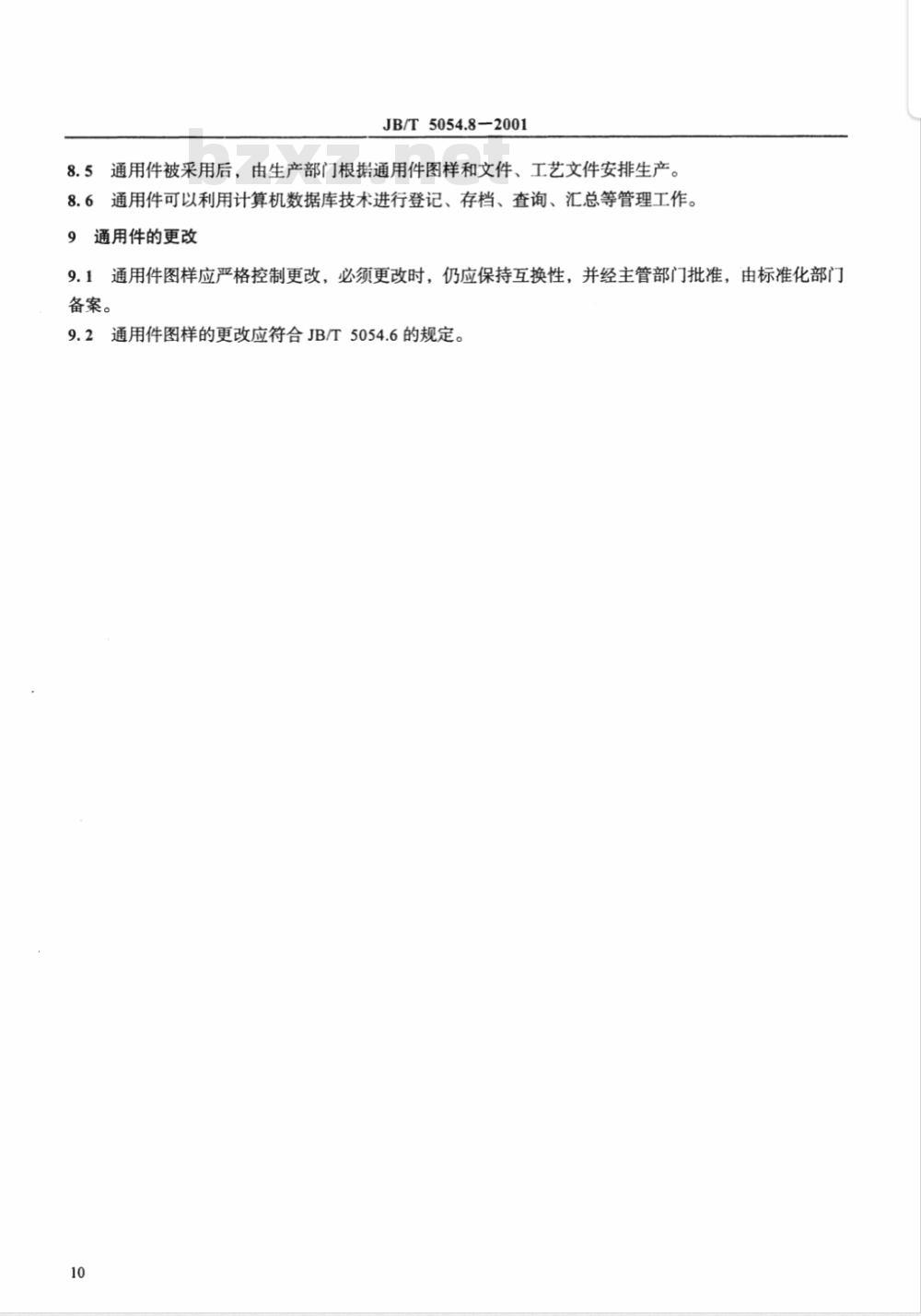

9.1通用件图样应严格控制更改，必须更改时，仍应保持互换性，并经主管部门批准，由标准化部门备案。
9.2通用件图样的更改应符合JB/T5054.6的规定。10
通用件申请表的格式见图A1。
通用件类别
JB/T5054.8-2001
附录A
（提示的附录）
通用件申请表格式
通用件申请表
主要参数和结构特征
提出部门
标准化
主要完成人
提出人
提出时间
计划完成时间
通用件名称
