【机械行业标准(JB)】 产品图样及技术文件十进位分类编号法

JB/DQZ0133.9-85
机械工业部电器工业局指导性技术文件电工产品图样及技术文件编制导则产品图样及技术文件十进位分类编号法JB/DQZ 0133.9-85
代替ODD.600.003
ODD.600.007

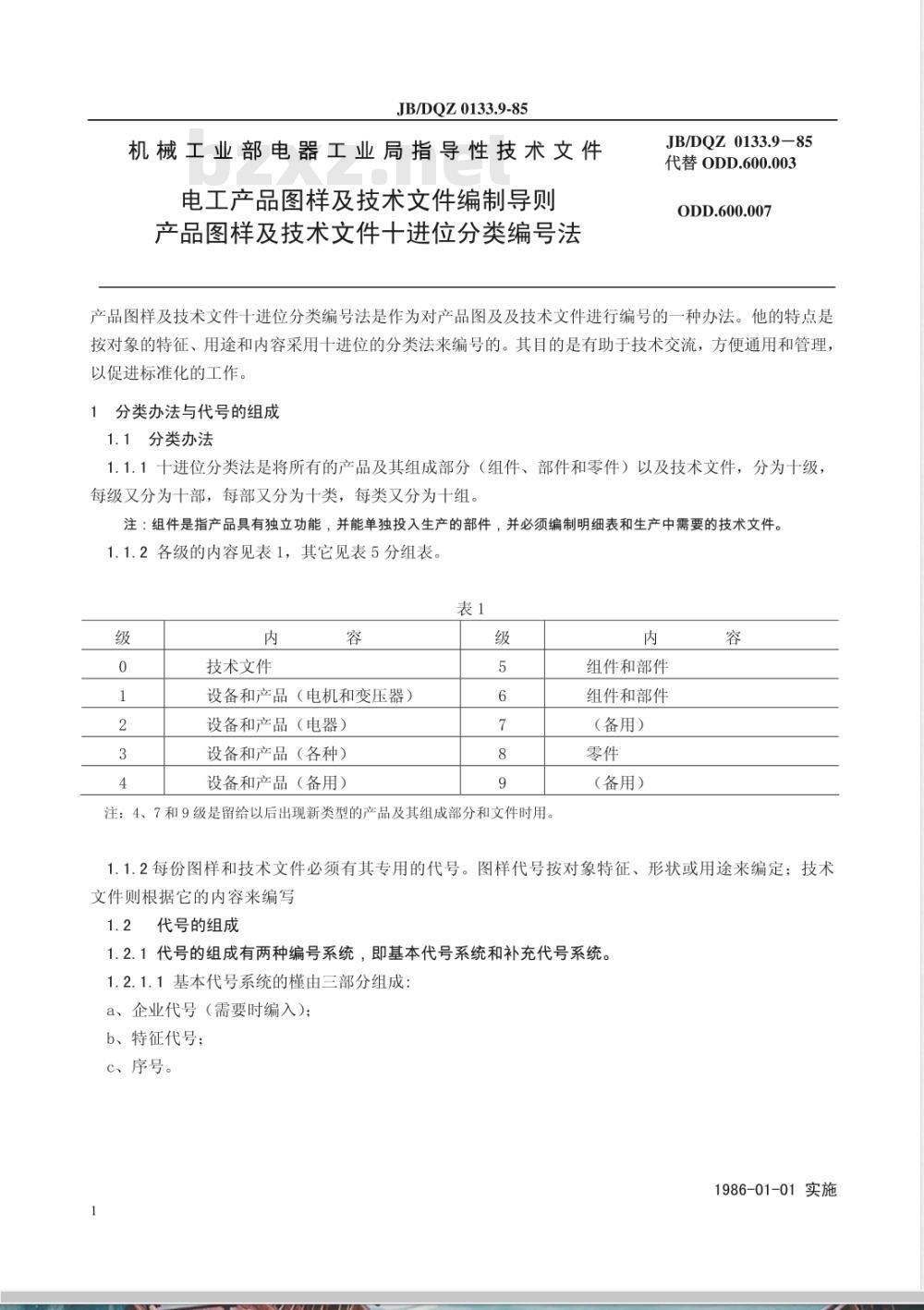

产品图样及技术文件十进位分类编号法是作为对产品图及及技术文件进行编号的一种办法。他的特点是按对象的特征、用途和内容采用十进位的分类法来编号的。其目的是有助于技术交流，方便通用和管理，以促进标准化的工作。
1分类办法与代号的组成
1.1分类办法
1.1.1十进位分类法是将所有的产品及其组成部分（组件、部件和零件）以及技术文件，分为十级每级又分为十部，每部又分为十类，每类又分为十组。注；组件是指产品具有独立功能，并能单独投入生产的部件，并必须编制明细表和生产中需要的技术文件。1.1.2各级的内容见表1，其它见表5分组表。表1
技术文件
设备和产品（电机和变压器）
设备和产品（电器）
设备和产品（各种）
设备和产品（备用）
注：4、7和9级是留给以后出现新类型的产品及其组成部分和文件时用。内
组件和部件
组件和部件
（备用）
（备用）
1.1.2每份图样和技术文件必须有其专用的代号。图样代号按对象特征、形状或用途来编定；技术文件则根据它的内容来编写
1.2代号的组成
1.2.1代号的组成有两种编号系统，即基本代号系统和补充代号系统。1.2.1.1基本代号系统的槿由三部分组成：a、企业代号（需要时编入)；
b、特征代号；
c、序号。
1986-01-01实施
排列顺序如下：
D·O0O·0
、类、组
JB/DQZ 0133.9-85
特征代号
企业代号（需要时编入）
特征代号

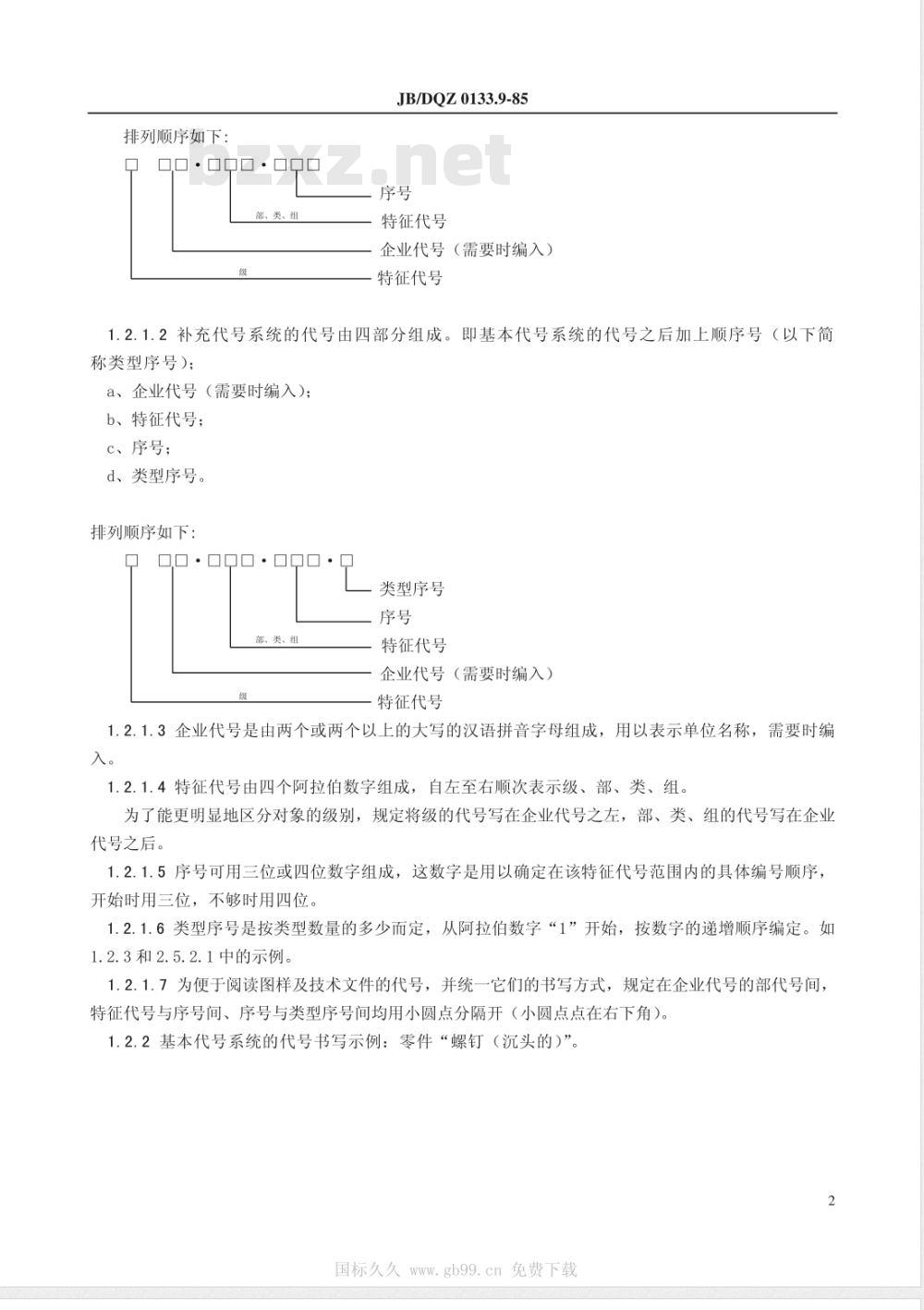

1.2.1.2补充代号系统的代号由四部分组成。即基本代号系统的代号之后加上顺序号（以下简称类型序号)；
a、企业代号（需要时编入）；
b、特征代号；
c、序号：
d、类型序号。
排列顺序如下：
类型序号
部、类、组
特征代号
企业代号（需要时编入）
特征代号
1.2.1.3企业代号是由两个或两个以上的大写的汉语拼音字母组成，用以表示单位名称，需要时编入。
1.2.1.4特征代号由四个阿拉伯数字组成，自左至右顺次表示级、部、类、组。为了能更明显地区分对象的级别，规定将级的代号写在企业代号之左，部、类、组的代号写在企业代号之后。
1.2.1.5序号可用三位或四位数字组成，这数字是用以确定在该特征代号范围内的具体编号顺序，开始时用三位，不够时用四位。1.2.1.6类型序号是按类型数量的多少而定，从阿拉伯数字“1”开始，按数字的递增顺序编定。如1.2.3和2.5.2.1中的示例。
1.2.1.7为便于阅读图样及技术文件的代号，并统一它们的书写方式，规定在企业代号的部代号间，特征代号与序号间、序号与类型序号间均用小圆点分隔开（小圆点点在右下角）。1.2.2基本代号系统的代号书写示例：零件“螺钉（沉头的）”。2
国标久久www.gb99.cn免费下载
JB/DQZ0133.9-85
如根据用途选定的名称，既能代表用途，又能代表其特征时应按用途选定名称。例如：起轴作用的圆柱体，应叫轴而不叫圆柱体、棒、杆等。2.1.5写产品、组件和部件的名称时，不必加入补充名称或多余的字，如“装配”、“全套”等。2.1.6外购产品及其组成部分的图样的名称，应采用有关标准、技术条件，或产品目录中所规定的全名称和型号。
外购产品及其组成部分的参考图样的代号和名称，应分别按分组表的规定进行编定。2.1.7随产品供给用户的备件、工具、附件等的图样和技术文件也应按本文件的规定编定代号。2.2设计文件的代号

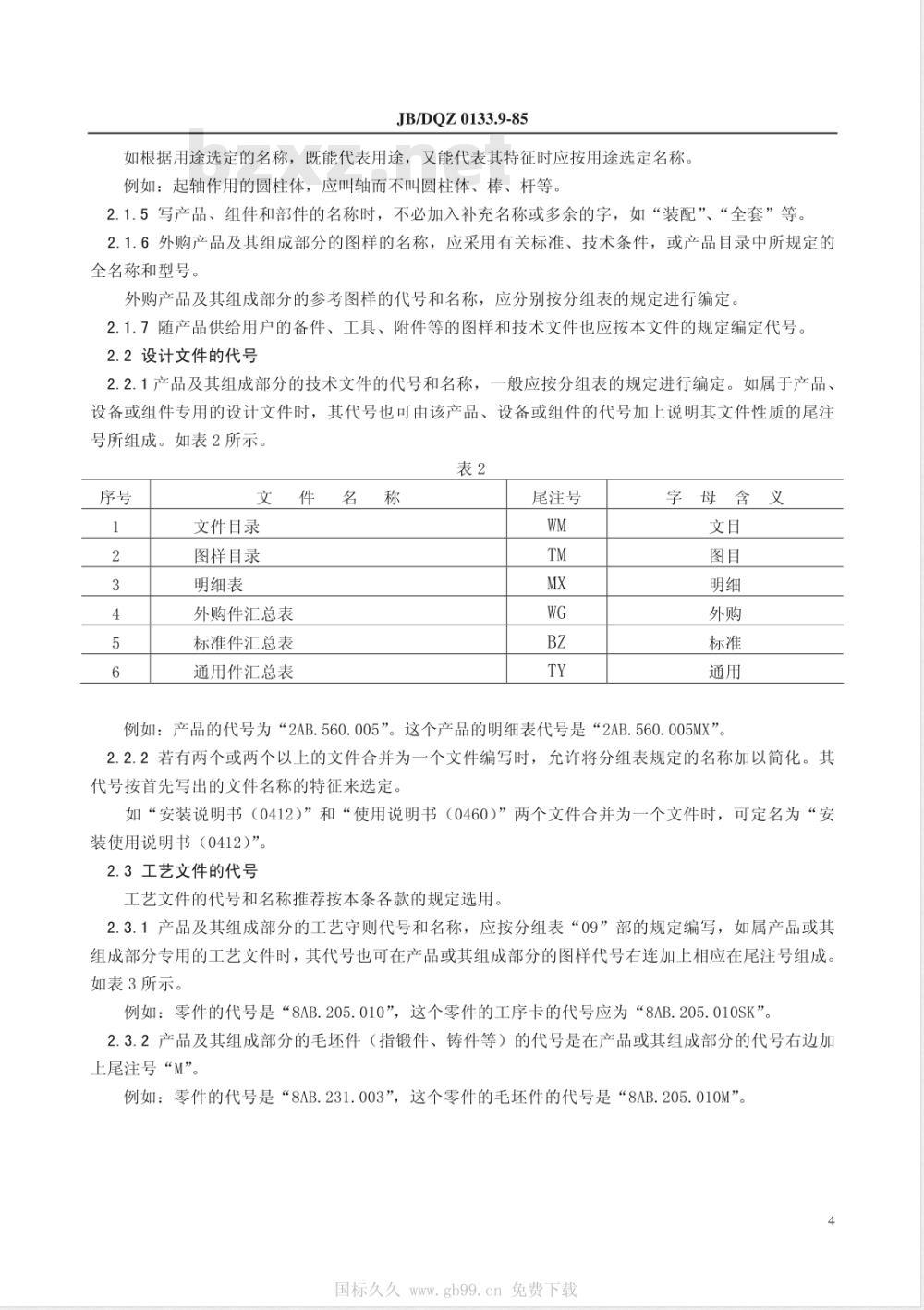

2.2.1产品及其组成部分的技术文件的代号和名称，一般应按分组表的规定进行编定。如属于产品、设备或组件专用的设计文件时，其代号也可由该产品、设备或组件的代号加上说明其文件性质的尾注号所组成。如表2所示。
文件名称
文件目录
图样目录
明细表
外购件汇总表
标准件汇总表
通用件汇总表
尾注号
字母含义
例如：产品的代号为“2AB.560.005”。这个产品的明细表代号是“2AB.560.005MX”。2.2.2若有两个或两个以上的文件合并为一个文件编写时，允许将分组表规定的名称加以简化。其代号按首先写出的文件名称的特征来选定。如“安装说明书（0412）”和“使用说明书（0460）”两个文件合并为一个文件时，可定名为“安装使用说明书（0412）”。
2.3工艺文件的代号

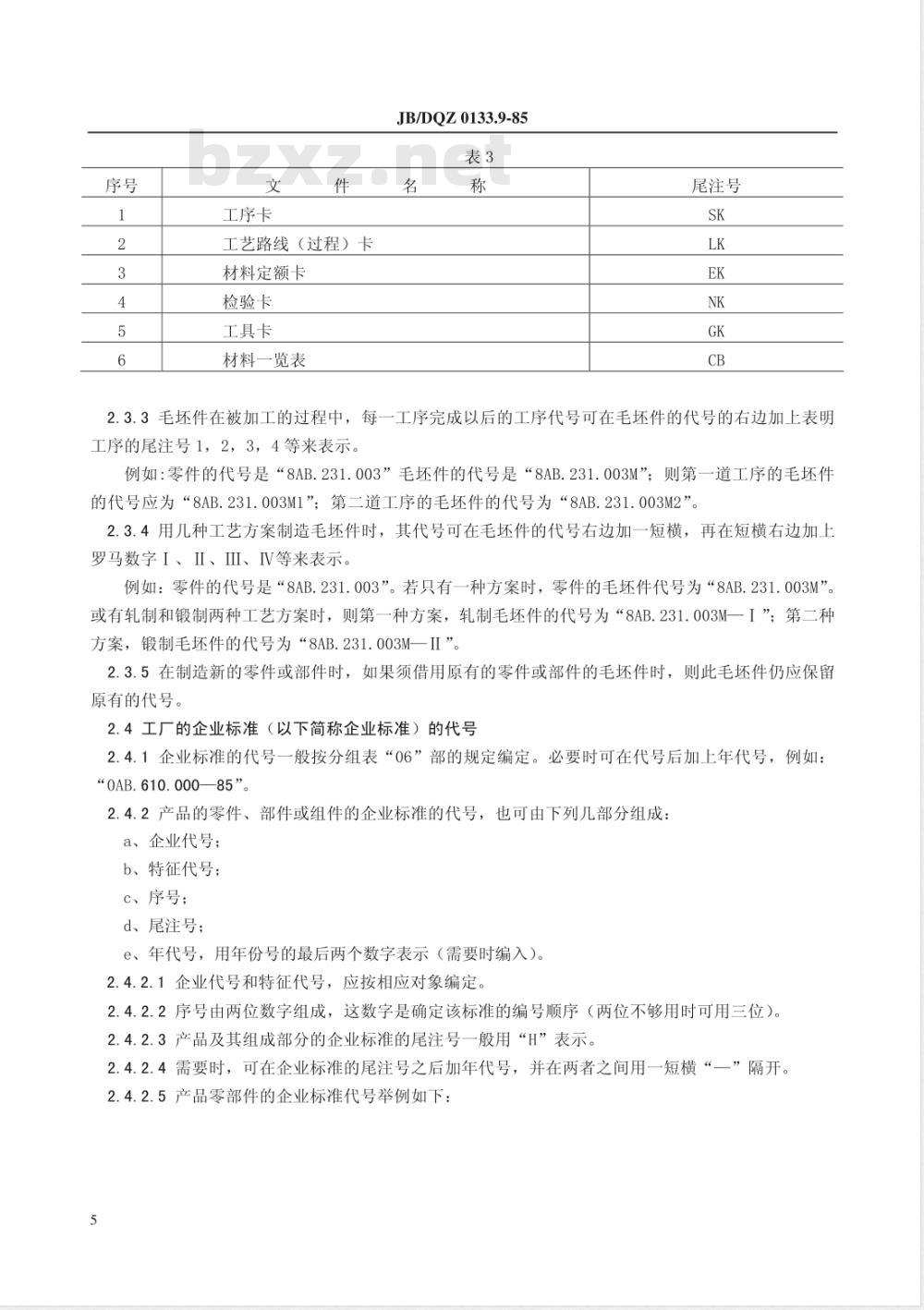

工艺文件的代号和名称推荐按本条各款的规定选用。2.3.1产品及其组成部分的工艺守则代号和名称，应按分组表“09”部的规定编写，如属产品或其组成部分专用的工艺文件时，其代号也可在产品或其组成部分的图样代号右连加上相应在尾注号组成。如表3所示。
例如：零件的代号是“8AB.205.010”，这个零件的工序卡的代号应为“8AB.205.010SK”。2.3.2产品及其组成部分的毛坏件（指锻件、铸件等）的代号是在产品或其组成部分的代号右边加上尾注号“M”。
例如：零件的代号是“8AB.231.003”，这个零件的毛坏件的代号是“8AB.205.010M4
国标久久www.gb99.cn免费下载
工序卡
JB/DQZ0133.9-85
工艺路线（过程）卡
材料定额卡
检验卡
工具卡
材料一览表
尾注号
2.3.3毛坏件在被加工的过程中，每一工序完成以后的工序代号可在毛坏件的代号的右边加上表明工序的尾注号1，2，3，4等来表示。例如：零件的代号是“8AB.231.003”毛坏件的代号是“8AB.231.003M”；则第一道工序的毛坏件的代号应为“8AB.231.003M1”；第二道工序的毛坏件的代号为“8AB.231.003M2”。2.3.4用几种工艺方案制造毛坏件时，其代号可在毛坏件的代号右边加一短横，再在短横右边加上罗马数字I、II、III、IV等来表示。例如：零件的代号是“8AB.231.003”。若只有一种方案时，零件的毛坏件代号为“8AB.231.003M”。或有轧制和锻制两种工艺方案时，则第一种方案，轧制毛坏件的代号为“8AB.231.003M一I”；第二种方案，锻制毛坏件的代号为“8AB.231.003M一II”。2.3.5在制造新的零件或部件时，如果须借用原有的零件或部件的毛坏件时，则此毛坏件仍应保留原有的代号。
2.4工厂的企业标准（以下简称企业标准）的代号2.4.1企业标准的代号一般按分组表“06”部的规定编定。必要时可在代号后加上年代号，例如：“0AB.610.000—85。
2.4.2产品的零件、部件或组件的企业标准的代号，也可由下列几部分组成：a、企业代号；
b、特征代号；
c、序号；
d、尾注号；
e、年代号，用年份号的最后两个数字表示（需要时编入）。2.4.2.1企业代号和特征代号，应按相应对象编定。2.4.2.2序号由两位数字组成，这数字是确定该标准的编号顺序（两位不够用时可用三位）。2.4.2.3产品及其组成部分的企业标准的尾注号一般用“H”表示。2.4.2.4需要时，可在企业标准的尾注号之后加年代号，并在两者之间用一短横“一”隔开。2.4.2.5产品零部件的企业标准代号举例如下：5
JB/DQZ0133.9-85

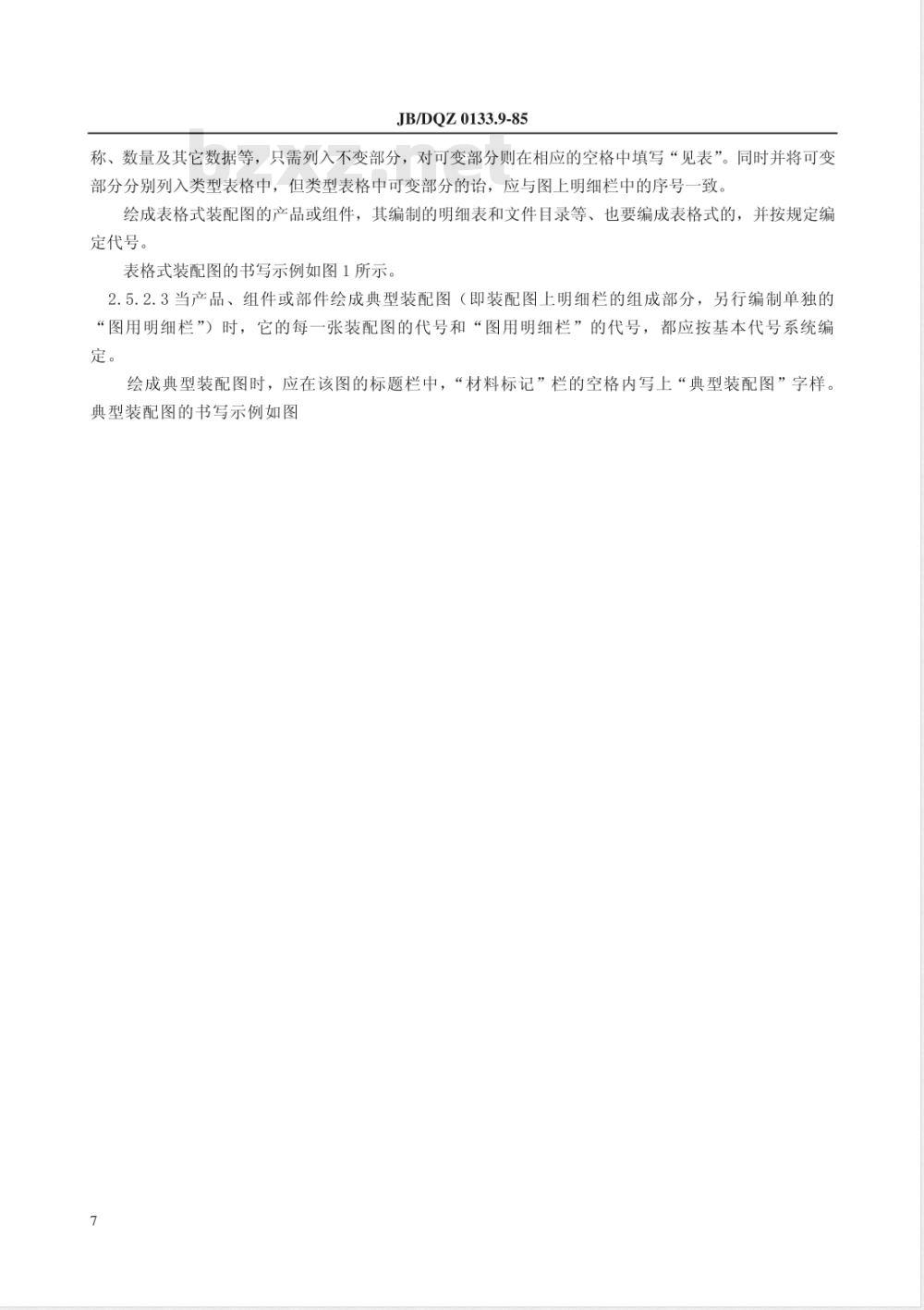

称、数量及其它数据等，只需列入不变部分，对可变部分则在相应的空格中填写“见表”。同时并将可变部分分别列入类型表格中，但类型表格中可变部分的，应与图上明细栏中的序号一致。绘成表格式装配图的产品或组件，其编制的明细表和文件目录等、也要编成表格式的，并按规定编定代号。
表格式装配图的书写示例如图1所示。2.5.2.3当产品、组件或部件绘成典型装配图（即装配图上明细栏的组成部分，另行编制单独的“图用明细栏”）时，它的每一张装配图的代号和“图用明细栏”的代号，都应按基本代号系统编定。
绘成典型装配图时，应在该图的标题栏中，“材料标记”栏的空格内写上“典型装配图”字样。典型装配图的书写示例如图
（分类
的指导
性资料）
一览表
（材料）
一览表
（产品、
部件、及
零件）
一览表
（文件）
一览表
（其他）
JB/DQZ0133.9-85
分组表
指导性资料（分类方面的）
指导性资料（代号方面的）
指导性资料（术语方面的）
（其他）
材料（综合的）
材料（特殊的）
材料（辅助的）
材料（详细的）
材料代用品
（其他）
标准件（产品、部件和零件）
规格件（产品、部件和零件）
外购件（产品、部件和零件）
通用零部件
非互换性的部件和零件
产品各组成部分代用件
被复件；铸件；锻件
（其他）
初步设计
技术设计
工作图设计
标准和技术文件
（其他）
资料发送
印记、登记、标志登记及其他
轴承配合
（其他）
国标久久www.gb99.cn免费下载
JB/DQZ0133.9-85
分组表
续表5
印章登记（橡皮）
印章登记（金属）
（文件
图书登记
（其他）
和用具
的登记）
（产品方面的）
（部件和零件方面的）
（技术
（材料方面的）
（其他）
事务登
初步设计
技术设计
工作图设计
（设计
登记）
（其他）
（各种
分类、一
览表和
登记）
（其他）
书、报告书、
导、手吗
技术技术
任务书
研究技术
任务书
报告书
（报导）
（报导）
JB/DQZ0133.9-85
续表5
分组表
（电机和变压器）
（电器）
（各种产品和设备）
（其他）
（电机和变压器）
（电器）
（各种产品和设备）
（材料）
(工艺）
(其他）
技术（试验方面的）
（科学研究工作方面的）
（其他）
报导资料；通报
技术报导单
技术特性、特性曲线、技术鉴定书工艺特性、工艺鉴定书
技术证明书
产品目录、册
（其他）
产品说明书
文献简介、书评、简述
书报目录
技术译文
（其他）
国标久久www.gb99.cn免费下载
技术数据（电机和变压器方面的）JB/DQZ0133.9-85
技术数据（各种产品和设备）
分组表
续表5
技术数据（电器方面的）
（图解）（图表）
结构数据
放映文件
（其他）
（表格）
（手册、
参考资
（图解说
（图表）（图解）
示波图、波形图
报导略图
（其他）
（电机和变压器）：初步设计书、初步设计简要说明书（各种产品和设备）施工设计单、工艺方案技术设计书、技术设计简要说明书（其他）
电器：
（图解说
报告书、
技术审查书
（其他）
鉴定大纲
0.18（设
计书、设
计简要说
明书）
（其他）
（各种任
务书、报
告书、报
导、手册）
（公式）
计算书
（电气
的、磁的、
热的等）
机械计算
尺寸链计
JB/DQZ0133.9-85
续表5
分组表
公式（电磁计算方面的
公式（热计算方面的）
公式（机械计算方面的）
公式（尺寸计算方面的）
公式（各种计算）
公式说明书
计算方法
（其他）
（直流电机）
（直流电机）
（交流电机和变压器）
（交流电机和变压器）
（电器和仪表）
（电器和仪表）
（其他）
（电机和变压器）
（电器）
（各种产品和设备）
（其他）
（电器和变压器）
（电器）
（各种产品和设备）
（其他）
（其他）
国标久久www.gb99.cn免费下载
绕组书绕
组计算书
（电机和
变压器）
绕组书
绕组计算
书（电器）
绕组书、
绕组计算
书（各种
产品和设
（各种计
算书）免费标准下载网bzxz
JB/DQZ0133.9-85
续表5
分组表
绕组书、计算书
绕组书、计算书
绕组书、计算书
绕组书、计算书
（其他）
绕组书、计算书
绕组书、计算书
绕组书、计算书
绕组书、计算书
（其他）
绕组书、计算书
绕组书、计算书
绕组书、计算书
绕组书、计算书
（其他）
电气设备的参数选择计算书
牵引计算书
（其他）
