【国家标准(GB)】 固体电工绝缘材料高压小电流间歇耐电弧试验方法

中华人民共和国
国家标准
固体电工绝缘材料高压小电流间歇而电弧试验方法
，适用范图
GB1411--78
1，本方法适用于比较固体电工绝缘材料耐电弧性能，但不适用于因本方法不能使其表面形成破坏的材料。用本方法得到的结果不能与高压大电流，低压小电流或低压大电流下的电孤作用结果直接对比。二方法要点　
2，本方法以工频高压小电流在两电极间产生的电孤间歇作用于固伴绝篆材料表面（函电弧程序见表1），通过电弧间歇时间逐步缩短，然后加大电弧电流的方法，使材料经受逐新严历的燃弧条件，从而分辨出材料的耐电弧性。记录下电弧产生直至材料破坏所经过的全部时间。疆程序
电蕴电流(老安）
材料常见的有以下几种破坏形式：点孤周期（秒）
7/4断
1/4通
1/4通
1/4通
3/4断
1/4断
各程序讨间（秒）
试验所经时间(秒）
（1）在材料表面上两电极闻产生了细线状的导电遭骼，此时电弧声音瑚显变化，孤光发亮，电弧文即熄灭，
（2）由于表面产生了足够的碳而形成了导电通路。（3）有些有机绝缘材料电孤作用火焰状．在材料表面虽没有形成明显的导电通路，但应认为已破坏，
（4）有些无机绝缘材料在电孤作用下产生导电性的白热状态，冷却后又恢复绝缘性。图家标准总局发布
中华人民共和国第一机械工业部提出1978年3月1日
桂林电器科学研究所
GB1411--78
（5）材料在电弧作用下产生龟裂而破坏。注，有的绝缘材料用本方法不能得到耐电班时间，因为试验时出现熔融、橡胶化，使导电残余物溢，从面阻碍了导电通路形成，对于这些情况可在报告中说明。三、 试
3.试样应乎整、光滑、无毛瘫。样
4，试样形状与尺寸：一般为平板试样，方形每边长为100土1毫米，圆形直径为100±1塞米，厚度一股为2～4毫米。漆膜试样应是将漆膜均匀地涂覆在3240环氧酚醛玻璃布板上，漆膜的厚度为0.10~0.12毫米或按产品标准规定5，试样数量：不少于3个
四、电免费标准bzxz.net

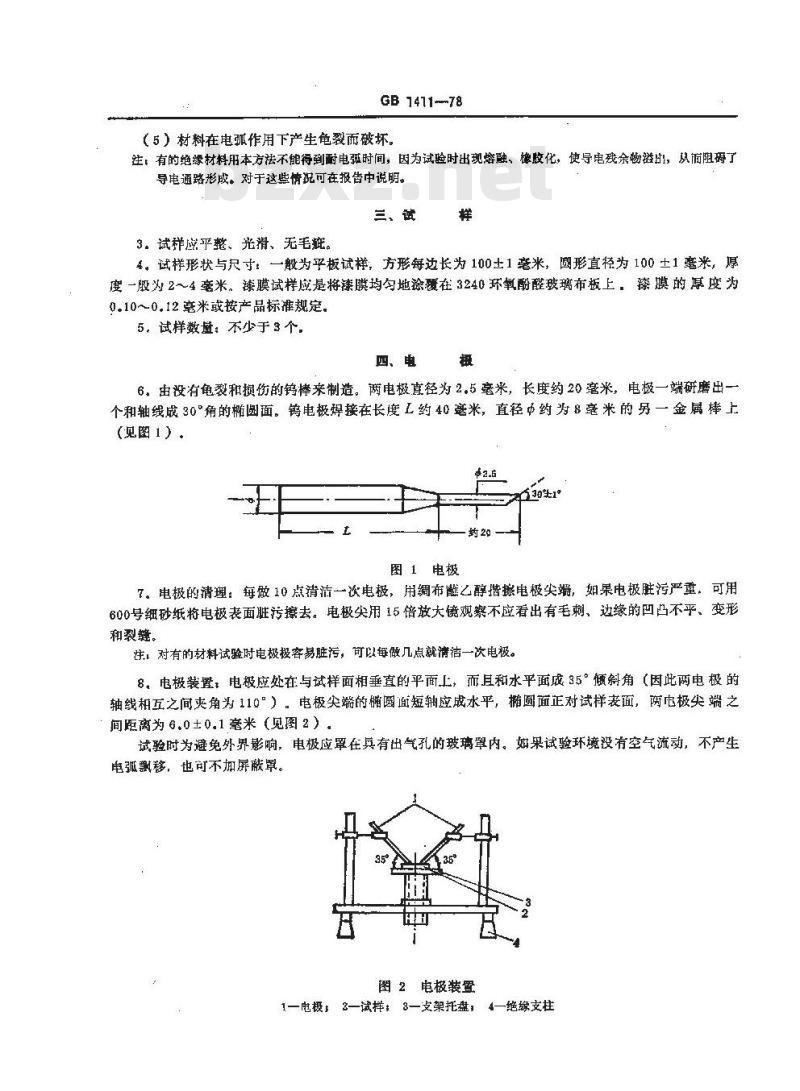

6，由没有龟裂和损伤的钨来制造。两电极享径为2.5毫米，长度约20毫米，电极一端研磨出一个和轴线成30°角的椭圆面。钨电极焊接在长度L约40米，直径中药为8毫米的另一金属棒上（见图1）。
图1电极
7.电极的清理：每做10点清洁一次电极，用绸布髓乙醇措擦电极尖，如果电极脏污严重，可用600号细砂纸将电极表面脏污擦去。电极尖用15倍放大镜观案不应看出有毛刺、边缘的凹凸不乎、变形和裂缝。
注，对有的材料试验时电极极容易脏污，可以每做几点就清洁一次电极。8，电极装置，电极应处在与试样面相垂直的平面上，而且和水平面成35°倾斜角（因此两电极的轴线五之间夹角为110°）。电极尖端的椭圆面短轴应成水平，椭圆面正对试样表面，两电极尖端之间距离为6.0±0.1毫米（见图2）。试验时为避免外界影响，电极应罩在具有出气孔的玻璃罩内。如果试验环境没有空气流动，不产生电弧飘移，也可不加屏蔽罩。
图2电极装置
1一电极2—诚样，3一支架托盘，4一绝缘支柱GB1411—78
五、试验设备

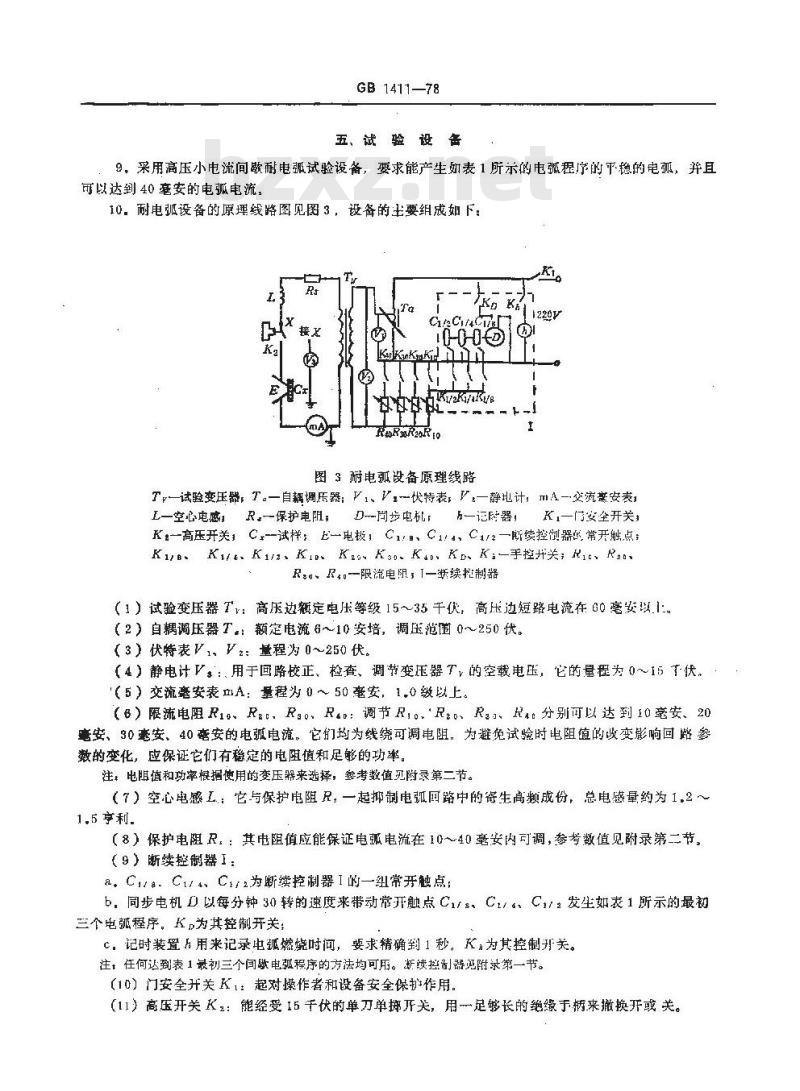

9，采用高压小电流间歇耐电驱试验设备，要求能产生如表1所示的电弧程序的平稳的电孤，并且可以达到40毫安的电弧电流，
10.耐电弧设备的原理线路图见图3，设备的尘要组成如下：L
RRMR2RE
图3耐电弧设备原理线路
Tp—试验变压器，T。—自耦调压器：V1、V,状特表，V—静地计，mA-交流案安表,L一空心电感，R.一保护电阻；D尚步电机r为一时器，
K1—门安全开关；
K.一高压开关，C*一试样：E一电极；C1、C114、C12一断续控制器常开触点：KitK1、KiKs Kso.K4n.Kp、K-手控升关; Rit、 RanRR.限流电阻;T—频续挖制器
（1）试验变压器Tv：高压边额定电压等级15～35千代，高压边短路电流在60毫安以.1。（2）自耦调压器T：额定电流 6～10安培，调压范围 0～250伏。（3）伏特表V1、Vz: 量程为 0～250 伏。（4）静电计V，：用于回路校正、检查、调节变压器T的空载电压，它的量程为 0～15T伏。（5）交流毫安表mA：量程为0～50毫安，1,0缴以上。（B）限流电阻R1RRa0R：调节R10.R、R、R分别可以达到10毫安、20毫安、30塞安、40毫安的电弧电流。它们均为线绕可调电阻，为避免试验时电阻值的改变影响回路参数的变化，应保证它们有稳定的电阻值和足够的功率。注，电阻值和功率根据使用的变压器来选择，参考数值刃附录第二节。（7）空心电感L：它与保护电阻R一起抑制电弧国路中的备生高频成份，总电感量约为1.2～1.5 享利.
（8）保护电阻R，：其电阻值应能保证电电流在10～40毫安内可调，参考数值见附录第二节，（9）断续控制器I：
a。C1a：C114、C172为断续控制器I的一组常开触点：b.同步电机 D 以每分钟 30 转的速度来带动常开触点 C17 s、C1/ 、C1/ 2发生如表1 所示的最初三个电弧程序。K,为其控制开关：c，记时装置h用来记录电弧燃烧时间，要求精确到1秒。K为其控制开关。注，任何达到表1最初三个间歌电孤程序的方法均可用。续控制器见附录第一节。(10）门安全开关K1：起对操作者和设备安全保护作用。(11)高压开关 Kz：能经受 15 于伏的单刀单挪开关，用一足够长的绝缘于柄来撤换开或关。（12）E为电极，C为试样
GB 1411—78
六、试验步霖

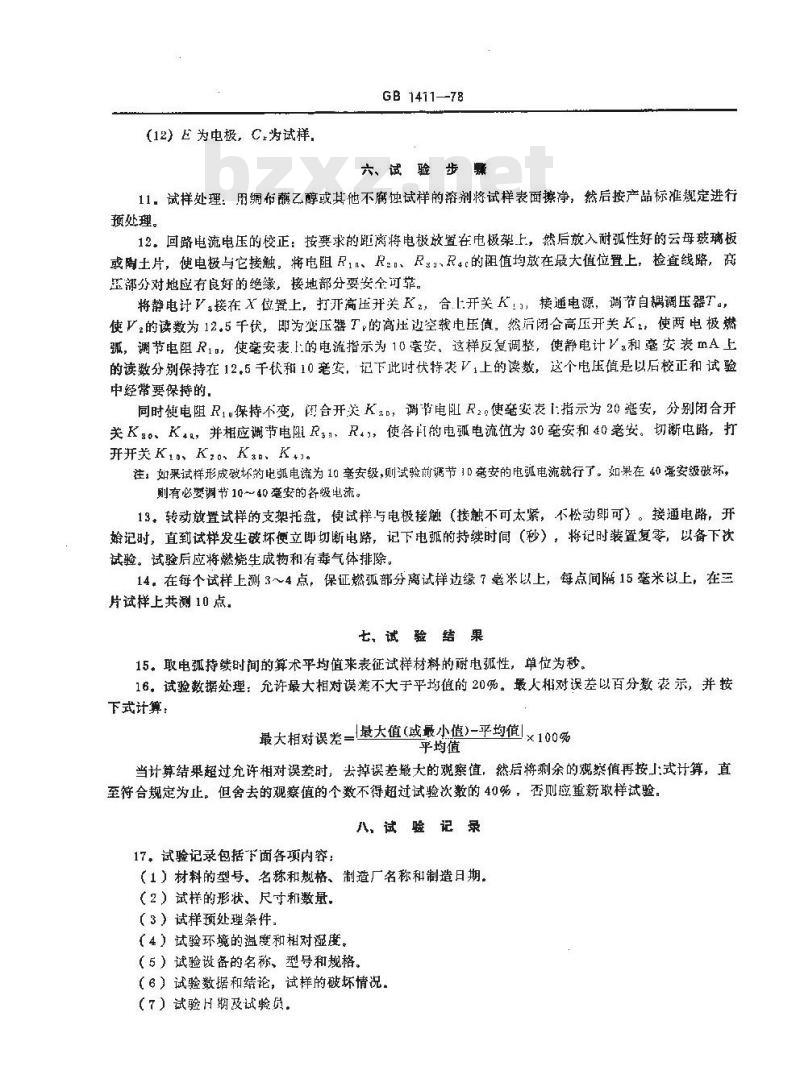

11.试样处理：用網布乙醇或其他不腐蚀试样的溶剂将试样表面擦净，然后按产品标准规定进行预处理。
12，回路电流电压的校正：按要求的距离将电极放置在电极架上，然后入耐弧性好的云母玻璃板或陶土片，使电极与它接触，将电阻R1n、R：1、Rs、R4e的阻值均放在最大值位置上，检查线路，高压部分对地应有良好的绝缘，接地部分要安全可靠。将静电计V，接在X位置上，打开高压开关K，合.I开关K！”接通电源，调节自耦调压器T。，使V，的读数为12.5千伏，即为变压器T，的高压边空载电压值，然后闭合高压开关K，使两电极燃弧，调节电阻R1，使毫安表F:的电流指示为10毫安。这样反复调整，使静电计V，和毫安表mA上的读数分别保持在12.5千伏和10毫安，记下此时伏特表V，上的读数，这个电压值是以后校正和试验中经常要保持的
同时便电阻R1保持不变，的合开关K%，谢你电阻R2.使毫安表I指示为20毫安，分别闭合开关K：、K.，并相应调节电阻Rs1、R+，使各用的电孤电流值为30毫安和40毫安。切断电路，打开开关K1、KzKxKe
注：如果试样形成破坏的电弧电流为10毫安级，则试验前调节1D毫安的电孤电流就行了。如果在40癌安级破坏，则有必要调节10～40毫安的各级电流。13。转动放置试样的支架托盘，使试样与电极接触（接触不可太紧，不松动即可）。接通电路，开始记时，直到试样发生破坏便立即切断电路，记下电弧的持续时间（秒），将记时装置复零，以备下次试验。试验后应将燃烧生成物和有毒气体排除。14。在每个试样上测3～4点，保证燃弧部分离试样边缘了毫米以上，每点间隔15毫米以上，在三片试样上共测10 点,
七试验结果
15。取电弧持续时间的算术平均值来表征试样材料的耐电孤性，单位为秒16，试验数据处理：允许最大相对误差不大于平均值的20%。最人相对误差以百分数表示，并按下式计算：
最大相对误差=(量大值(成最小值)-平均值1×100%平均值
当计算结果超过允许相对误差时，去掉误差最大的观察值，然后将剩余的观紫值再按小式计算，直至符合规定为止。但舍去的观察值的个数不得超过试验次数的40%，否则应重新取样试验，八，试验记录
17，试验记录包括下面各项内容：（1）材料的型号、名称和规格、制造厂名称和制造日期。（2）试样的形状、尺寸和数量。（3）试样预处理条件：
（4）试验环境的温度和相对湿度。（5）试验设备的名称、型号和规格。（6）试验数据和结论，试样的破坏情况。（7）试验H期及试验员。
GB1411—78

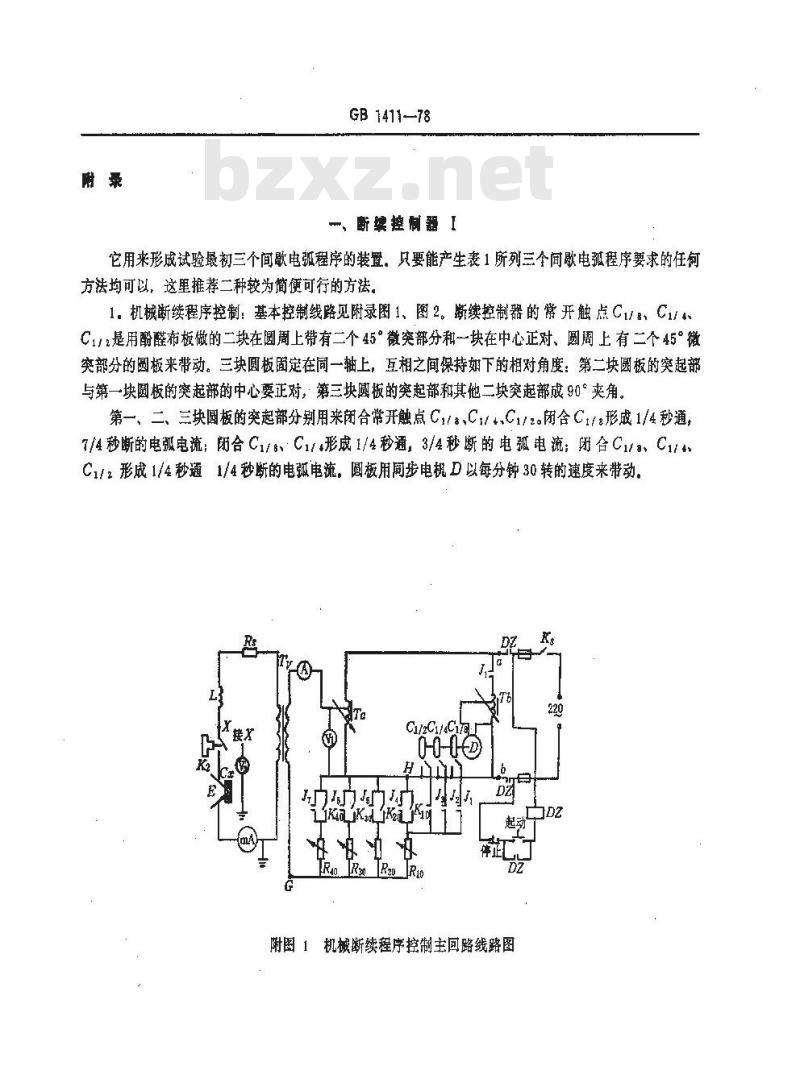

、断婆控制器
它用来形成试验最初三个间歇电弧程序的装置，只要能产生表1所列三个间歇电孤程序要求的任旬方法均可以，这里推荐二种较为简便可行的方法，1.机械断续程序控制：基本控制线路见附录图1、图2。断续控制器的常开触点Cu/g、C14C11&是用醛布板做的二块在圆周上带有二个45°微突部分和一块在中心正对、圆周上有二个45°微突部分的圆板来带动。三块圆板固定在同一轴上，互相之间保持如下的相对角度：第二块圆板的突起部与第一块圆板的突起部的中心要正对，第三块圆板的突起部和其他二块突起部成90°夹角第一、二、三块圆板的突起部分别用来闭合常开触点 C1/ ,Ct +,C11z.闭含Ct:形成1/4 秒通7/4秒断的电弧电流；闭合C1/6、C174形成1/4秒通，3/4秒断的电弧电流：闭合C11g、C1/4C1/2形成1/4秒通1/4秒断的电弧电流。圆板用间步电机D以每分钟30转的速度来带动。Cu2Ci/4Ci
jkankkiic
停正L
附图1机械断续程序控制主回路线路图220
GB 1411—78
Janiat
常开点
Ietuniji
Jt hij2
附图2机械程序控制线路图
JR带闭点
R一522型交流接触器，时控部分一分钟给了一个信号，1动作（接通、断开）一次，DZ--CJ10~20交流接触器；J1I,CJ0～10A交流接触器；1、2、—IZ7型中间维电器，为一记时装置，要求精确到1秒，—为自耦调压器，调压范围0～250伏，容量0.5千代安。它用来调节同步电机D所需的工作电压，如果同步电机的工作电压为220伏，则就可以不用T
2，集成电路自动程序控制：
（1）集成电路自动程序控制基本原现：8.讯号波的产生：控制系统方框图见附图3。50周波5伏交流电压经全波整流、整形后，成每秒100周半方波，通过四次分频即二次五分频租一次四分频、一次二分频。经二次五分频后输出0.26秒（T）讯号：T,经四分频输出1秒（T)讯号。分频均系用固定电路5JZ61（5JZ21+5JZ04+510ef）JK触发器。
b，计数，T：（1）讯号送至\8421”十进位计数插件板（型号是19-GSIMXS-2）进行以秒为单位的时间计数，直接显示出来。心，通断时间和程序控制：记数播件板有二块，分个，十，百，经译评码讯号输出端分别有十个讯号输出。选择60秒叠加时间送至用5JZ03、5J12及5JZ11组戒的电路，累计60秒一次输出一个正GB1411-78
讯号脉冲推动程控双稳。程控双稳的六个输出端经译码，一方面通过无触点灯开关指示程序（指示灯系用80V灯）。另方面从分额板上的T1、T、T。讯号通过三只IK触发器(5JZ61)T、T、T组或三种通断时间不间的输出讯号.TA输入T1、T，产生0.25秒通，1.75秒断：T输入T1、7产生0.25秒通，0.75秒断；Tc输入T1，产生025秒通，0.25秒断的脉冲，形成第、二、三程序的通断时间间隔的控制。其他四、五，六、七程序也是经译码后得到的，所有这些程序控制讯号去推动执行机构。（2）主回路的控制：主回路基本线路见附图4，程序输出通过千簧继电器控制可控硅开关，使可控硅通断时间按时间程序需要进行，可控硅开关直接开断初级主回路。第五、六、七程序输出，通过三只微型继电器线圈WJI、WJ2、WJs，接通所对应的接触器Cj、Cis、Ci+，用来在初级回路上并联上电阻，设变主国路电流。使第五、六、七程序电流分别为20毫安、30弃安、40难安。
（3）设备的使用方法：
。将控制设备与试验回略接通；b，按试验要求选择控制设备，按钮置于“自动”或“手动”位置上，c。开动控制设备电源开关，红色指示灯亮，工，掀动“复零”按钮，数字管全部指零，e。接通回路电源，主回路的指示灯亮，程序控制即开始a suut
程评效器
.75断
[息动
控制动作
与或非门
执行机构断
执行机构W
执行机构W司
附图3控制系统方据图
变压器类型
15k/100V
电压互感器
15kv/220V
试验变压器
35kv/220V
试验变压器
GB1411—18
可控硅开关
上越动
1干策继电器
集成电路程序控制主画路图
二、各种变压暑使用时限信电阻和保护电阻的参考值见下表限流电阻接线法
(G：H表示在附图1 中的位岚）
RaoRalkuRo
KrgokKo
值品动率W限值显功率W阻值功率W值自功率证100
