【国家标准(GB)】 窄V带

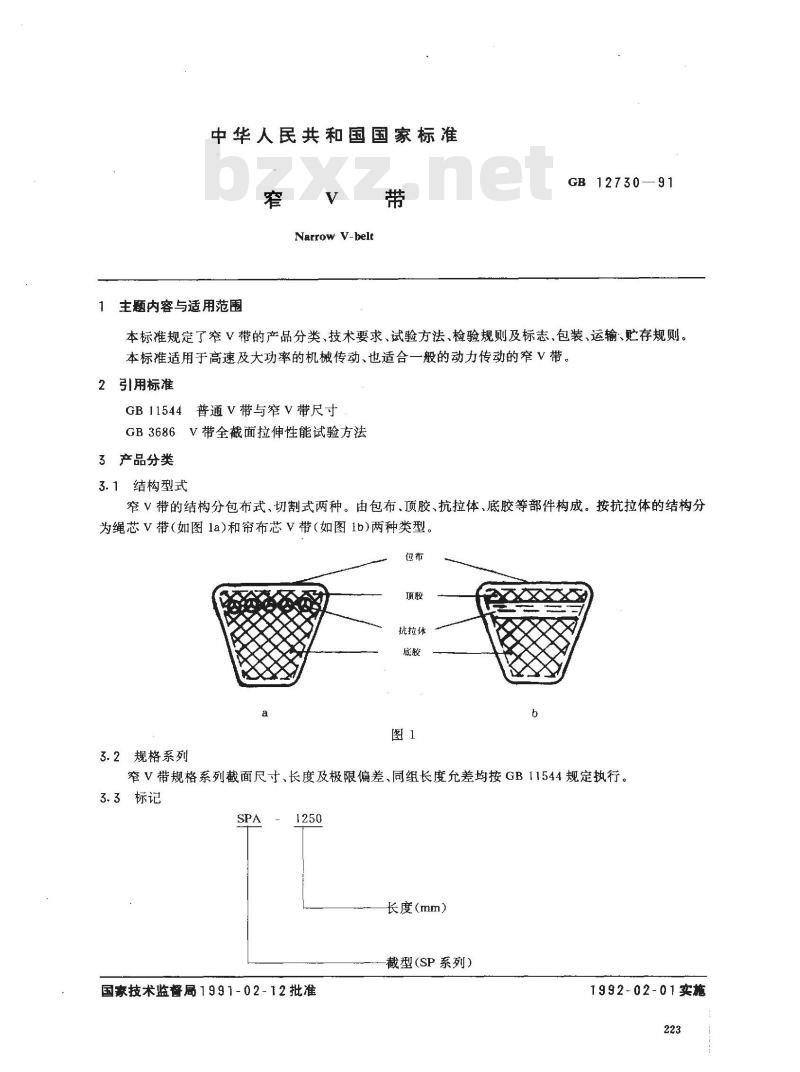

中华人民共和国国家标准
Narrow V-belt
主题内容与适用范围
GB 12730—91
本标准规定了窄V带的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贴存规则。本标准适用于高速及大功率的机械传动、也适合一般的动力传动的窄V带。2引用标准
GB11544普通V带与窄V带尺寸
GB3686V带全截面拉伸性能试验方法3产品分类
3.1结构型式
窄V带的结构分包布式、切割式两种。由包布、顶胶、抗拉体、底胶等部件构成。按抗拉体的结构分为绳芯V带（如图la)和帘布芯V带(如图1b)两种类型。包布
抗拉体
3.2规格系列
窄V带规格系列截面尺寸、长度及极限偏差、同组长度允差均按GB11544规定执行。3.3标记
长度（mm）
截型(SP系列）
国家技术监督局1991-02-12批准1992-02-01实施

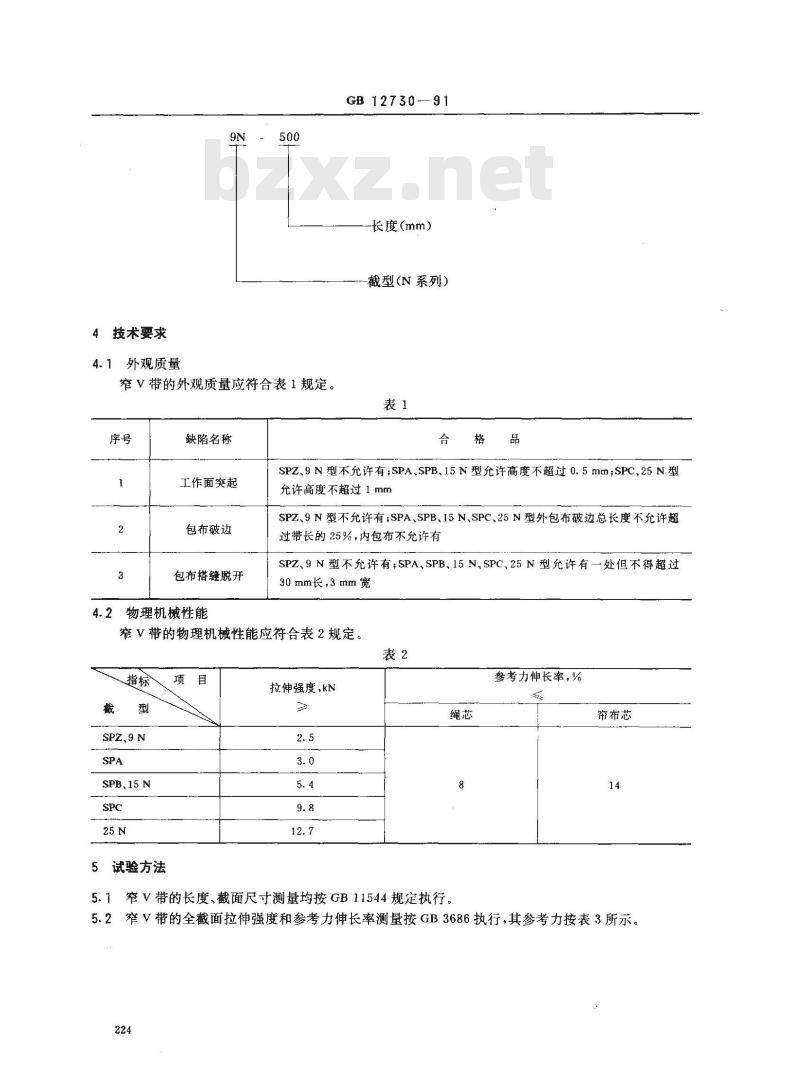

技术要求
4.1外观质量
窄V带的外观质量应符合表1规定。序号
缺陷名称
工作面突起
包布破边
包布搭缝脱开
2物理机械性能
GB12730-91
长度（mm）
截型（N系列）
SPZ、9N型不允许有；SPA、SPB、15N型允许高度不超过0.5mm;SPC、25N型允许高度不超过 1 mm
SPZ、9N型不允许有SPA、SPB、15N、SPC、25N型外包布破边总长度不允许超过带长的25%，内包布不允许有
SPZ、9N型不允许有；SPA、SPB.15N、SPC、25N型允许有一处但不得超过30mm长，3mm宽
窄V带的物理机械性能应符合表2规定。表2
SPZ,9 N
SPB、15 N
试验方法
拉伸强度，kNwwW.bzxz.Net
5.1窄V带的长度、截面尺寸测量均按GB11544规定执行。参考力伸长率，%
帘布芯
5.2窄V带的全截面拉伸强度和参考力伸长率测量按GB3686执行，其参考力按表3所示。224
参考力，kN

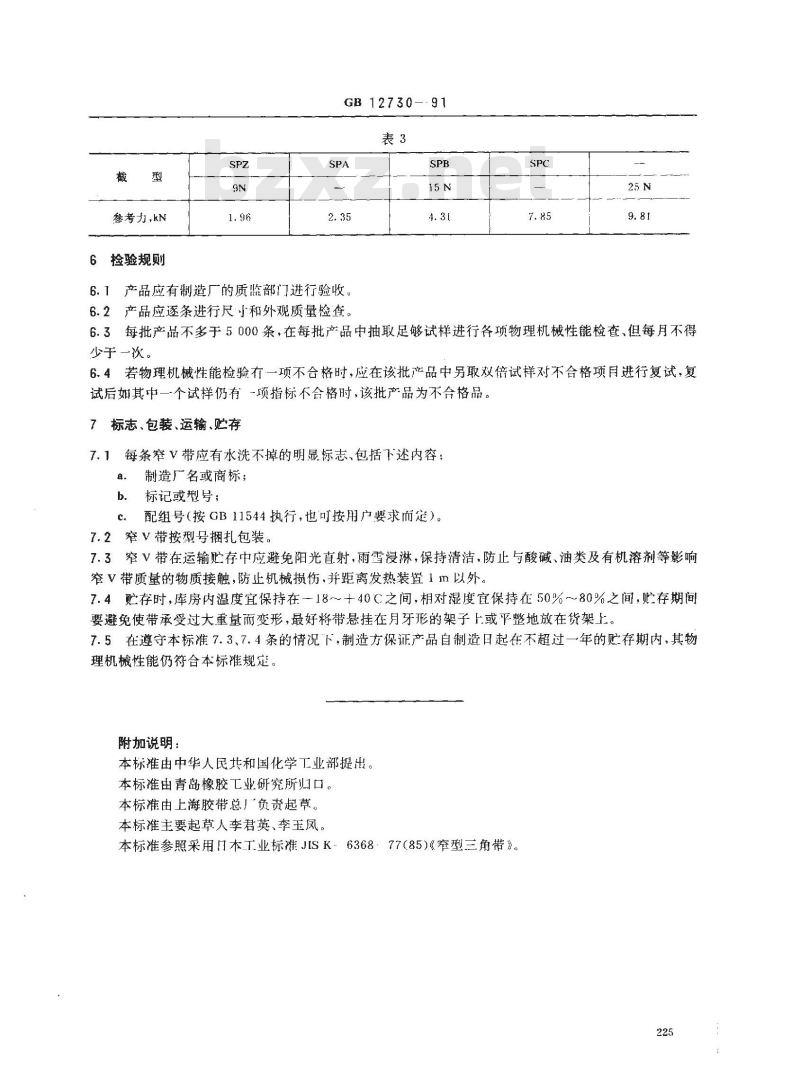

6捡验规则
GB 12730-·91
6.1产品应有制造厂的质监部门进行验收。6.2产品应逐条进行尺小和外观质量检查。SPB
6.3每批产品不多于5000条，在每批产品中抽取足够试样进行各项物理机械性能检查、但每月不得少于一次。
6.4若物理机械性能检验有一项不合格时，应在该批产品中另取双倍试样对不合格项目进行复试，复试后如其中一个试样仍有一项指标不合格时，该批产品为不合格品。7
标志、包装、运输、贮存
7.1每条窄V带应有水洗不掉的明显标志、包括下述内容：.
制造厂名或商标；
标记或型号；
配组号（按GB11544执行，也可按用户要求而定）。7.2窄V带按型号捆扎包装。
7.3窄V带在运输贮存中应避免阳光直射，雨雪浸淋，保持清洁，防止与酸碱、油类及有机溶剂等影响窄V带质量的物质接触，防止机械损伤，并距离发热装置1m以外。7.4贮存时，库房内温度宜保持在一18～十40℃之间，相对湿度宜保持在50%~~80%之间，贮存期间要避免使带承受过大重量而变形，最好将带悬挂在月牙形的架子上或平整地放在货架上。7.5在遵守本标准7.3、7.4条的情况下，制造方保证产品自制造日起在不超过一年的贮存期内，其物理机械性能仍符合本标准规定。附加说明：
本标准由中华人民共和国化学丁业部提出。本标准由青岛橡胶工业研究所归口。本标准由上海胶带总厂负责起草。本标准主要起草人李君英、李玉凤。本标准参照采用口本工业标准JISK-6368·77(85)《窄型三角带》。225
