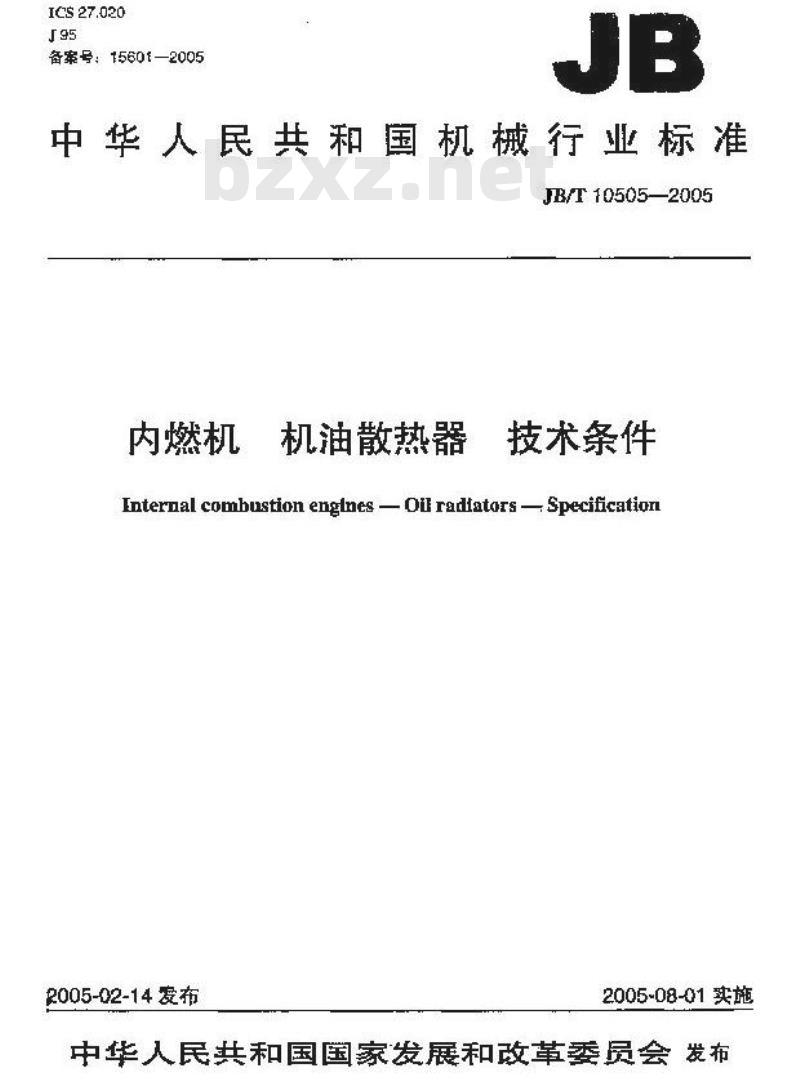

【机械行业标准(JB)】 内燃机 机油散热器 技术条件

ICS 27.020
备案号：15601—2005
中华人民共和国机械行业标准
JB/T10505—2005
内燃机
机油散热器
技术条件
Internal combustion englnes Oil radiatars Specification2005-02-14爱布
2005-08-01实施
中华人民共和国国家发展和改革委员会发布的言，

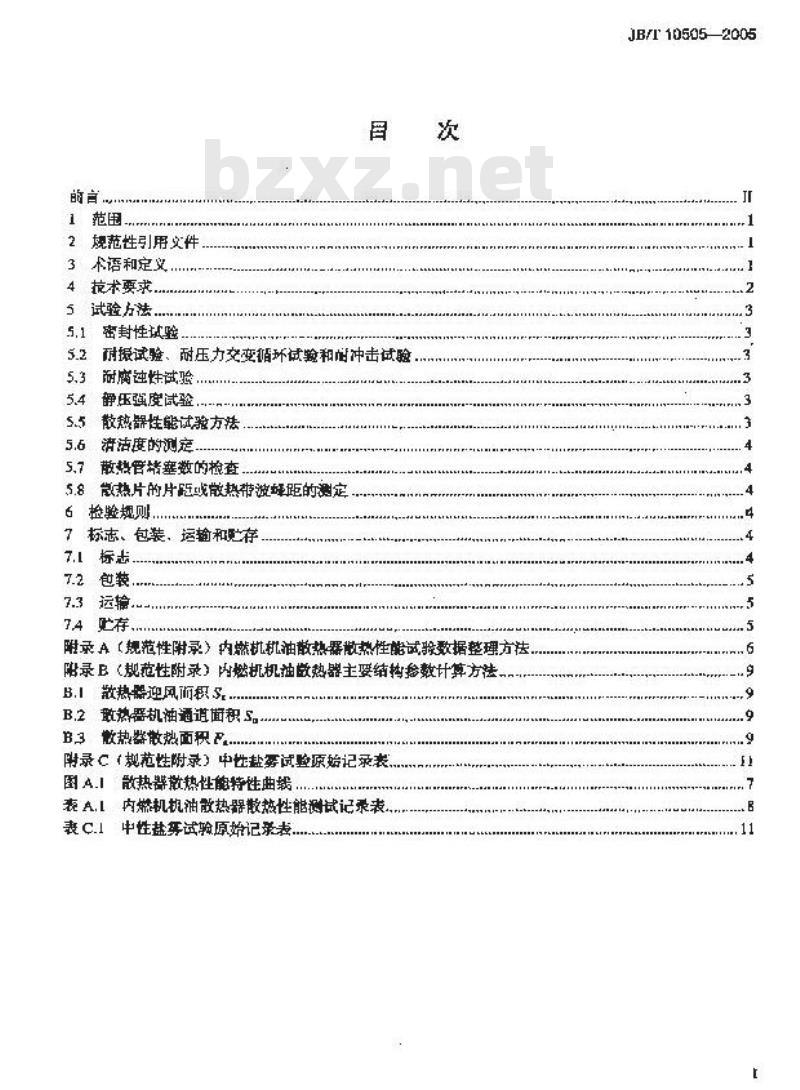

规范性引用文件
3术语和定义
4抗术要求，
5试验方法
5.1密封性试验
耐摄试验、耐压力交变循环试验和耐冲击试验5.2
5.3附腐逆性试验
5.4静压强度试验.
散热器性能试验方法
清活度的测定
散热管堵率数的检变
5.8散热片的片距或散热带波蜂距的测定捡验规则
标志、包装，运输和存
7.3运输.
7.4忙存..
附录A（规范性附泵）内燃机机油散热器散热性能试骏数据整理方法.陷录B（规范性附录）内燃机机油散热器主要结控毯数计算方法B.I放热器迎风而积S..
B.2敢热器机油通道面积S.
B3散热器热面积F..
附录C规范性附录）中性盐雾试验原始记录表图A.1散热警微热性能特性曲线
衰A.1内燃机机油散热器散热性能测试记录表。表C.1中性盐算试验原始记亲表
JB/T10505—2005
3/T10505—2006

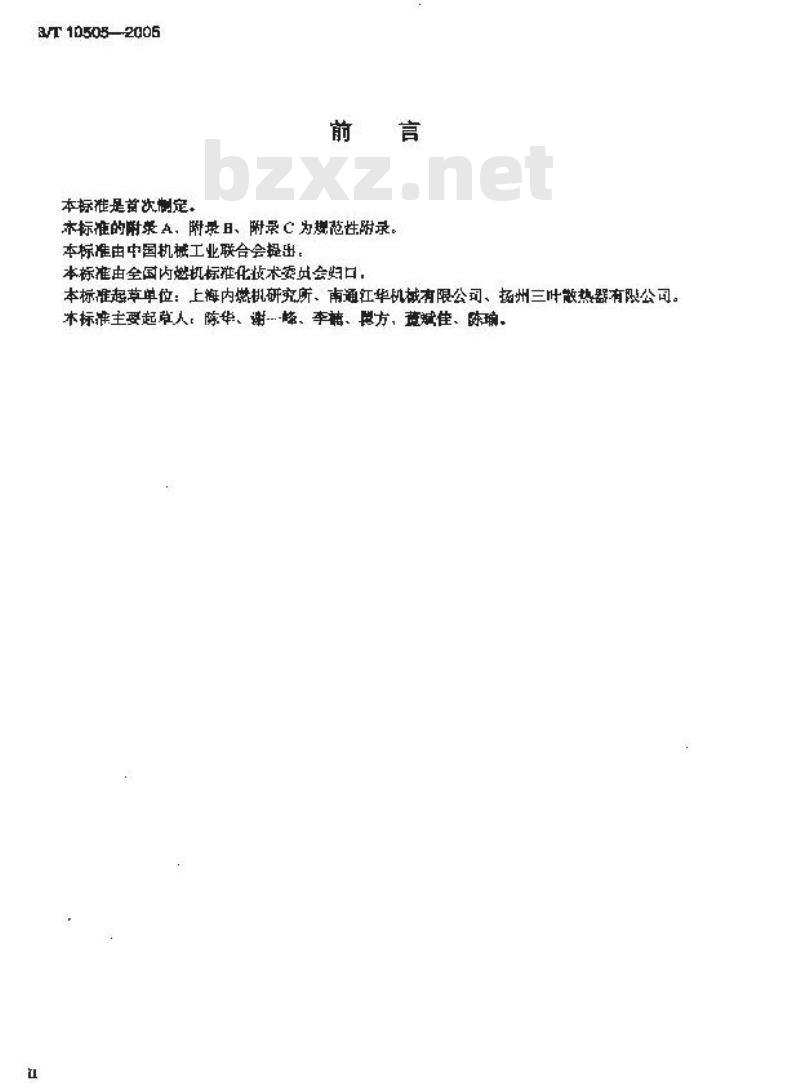

本标准是首次制定，
本标准的附聚A，附最且、附最心为规范性附录。本标准由中国机械工业联合会提出，本标准由全国内燃机标推化获术委英会归口本标准起节单位：上海内燃机研究所、南通江华机械有限公司、扬州三叶散热器有限公司。本标准主要起草人，陈华、谢--峰、李糖、要方，黄斌准、陈瑜，1范围

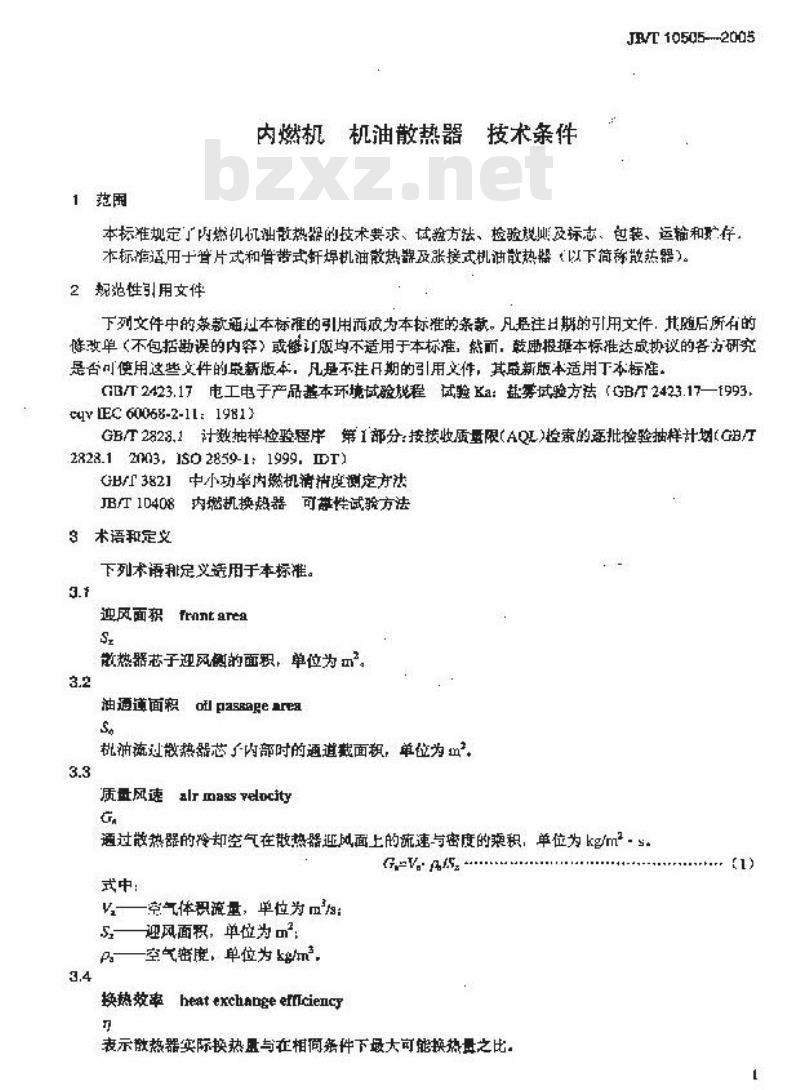

内燃机机油散热器
技术条件
JRVT10505-.-2005bZxz.net
本标准规定了内燃机机油散热靠的技术要求、试够方然、捡验超邮及标志、包装、运输和存，本标准适用于管片式和肾带式纤焊机油散热錦及张接式机油散热骼（以下简称散蒸器）。2规池性引用文件
下列文件中的条款通过本标准的引用面成为本标准的条款。凡是注日期的引用文件，其随后所有的改单（不包括谢误的内容）或修订版均不适用于本标准，就而，鼓率根握本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注开期的引用文，其魔新版本适用丁本标准，GB/T2423.17电工电子产品基本环境试验越程试验Ka：雾试晚方法（GBT2423.17—993，cyEc60068-2-11:19813
GBT2828,1计数抽样检验程片第1部分：接接收质量限（AQL）检索的逐批检验抽样计划（G拍2828.12003,1S02859-1:1999.DT)GHrT3821中小功率内燃机清潜度测定方法JBT10408内燃机换热器可带性试验方法术语和定义
下列术语定义适用于本标准。
迎风面积frnntarea
散热器芯子迎风的面积，单位为3.2
油通道面积
oflpasageara
机油流过散热器芯了内部时的通道截面租，单位为血。3.3
质盘风速alrmassvelocity
通过散热器的冷却空气在散热器逆风面上的流速与密度的积，单位为kgmsG,-V-A
式中：
V——控气体积流量，单位为mg：迎风面积，单位为
空气密度，单位为kgm

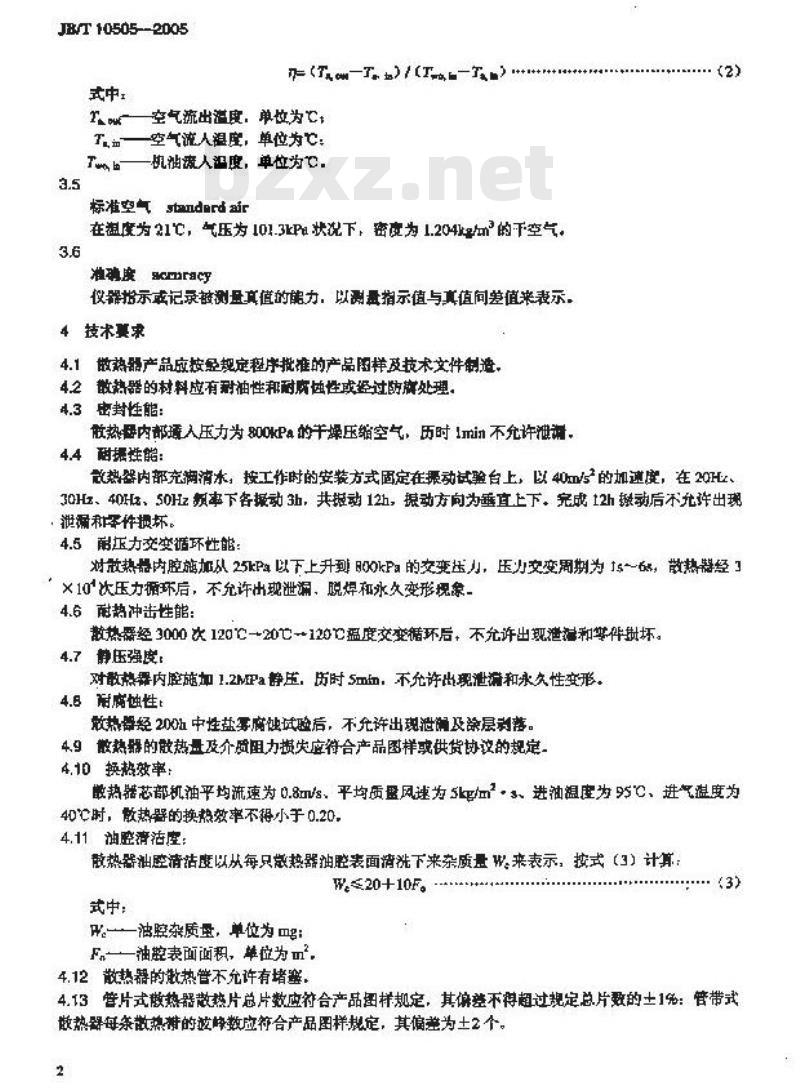

换热效率heatexchangeerflciency表示热器实际换热置与在相间条件下最大可能换热量之比，[
JB/T10505-2005
式中1
空气流出溢度，单位为℃
空气流人温度，单位为亡：
执油宽人温度，单位为么，
标准空气standardair
在温度为21℃，气压为101.3kP状况下，密度为1.204kgm的下空气，3.6
准鸡度scmracy
仪程指示或记录越测量真值的能力，以测量指示值与真值间差值来表示，4技术求
4.1散势解产品应按经规定程序批准的产品因样及技术文件制造，4.2散热器的材料应有耐油性和耐均性或经过防游处理，4.3出封性能：
散热量内部通入压力为800kPa的手操压缩空气，历时1min不允许油滑，4.4耐据性骼：
散势器内部充润消水，按工作时的安装方式固定在摄动试验自上，以40m/s的加速度，在20H，30Hz、40Hz、50Hz频事下各据动3h，共银动12h，振动方向为睡直上下。完成12h搬动后不充许出现泄漏和件换坏，
4.5前压力交变循环性能
对放热器内腔施加从25kPa以下上升到00kPa的交变压小，压力安变周期为1s--，散热器经1×10次压力损环后，不允许出现泄漏，脱焊和水久变形现象-4.6耐盐冲击性能：
散热器经3000次120℃→20它-120它度交变循环后，不充许出现泄滑和掌件批坏。4.7静压强度：
对散热器内腔施加1.2MPa静压，历时5mm，不允许出现泄漏和水久性变形，4.B耐腐蚀性
散热部经200h中性益零腐蚀试险后，不允许出现泄隔及涂层别落。4.9散热解的散热量及介质阻力摄应符合产品图样或供货协控的规定4.10换热效率：
散热芯部机油平均流速为0.8m/s、平均质盘风速为5kg/ms、进油温度为95C、进气温度为40它时，散热馨的换热效率不得小于0.20，4.11油腔清活度：
散热器油腔清洁度以从每只微热器油腔表面清洗下来杂质量W来表示，按式（3）计算：W20+10F
式中：
W。油腔杂质量，单位为mg：
F油腔表面面积，单位为
4.12散热器的散热管不允许有堵整，23
4.13管片式做热器散热片总片数店符合产品图样规定，其佛差不得翻过规定总片数的土1%：管带式敏热露每条散热带的获峰数应符合产品图择规定，其偏差为土2个。2
JB/T10505—2005
4.14管片式热器敏热片的片距值差应保持在土0.2mm以内，不充许两片压合在一起；管带式散热器散热带的鼓蜂距偏差应保持在土0.5mm以内。4.15在散热群两大判面处的散热片（带），不允许有券曲、倒伏，4.16在放热器两大侧面处的散热片（带），相互参差不允许大于1mm4.17在散热器两大测面处的散热片（带），不充许有边续碎裂。4.18散热器与主机的装配尺寸应符合产品图样的规定。4.19散热器进出油螺孔应符合产品图样要求并应有境益以防散热器油腔受污染。4.20散热器的所有焊键不允许有明显的焊料堆积，4.21
散热器外表随脑层应均勾美观：不允许有涂腰脱潜现象。5试方法
5.1密封性试验
5.1.1在湿式密封性试验台上，向沉没在水槽内的散热馨通人按4.3规定压力的干燥压端空气历时609g不得出现气泡。
5.1.2在干式密封性试验台上，向散热器通人按43规定压力的干懒压缩空气册时90s，漏气量应小十25mL（标准空气）。
当上述两神方式检查所得结论不一致时，优先采用谨式试验台检查。5.2耐摄试验、耐压力交变循环试验和耐冲击试验散热器耐娠试验，耐压力交变循环试验和耐热冲击试验，按IB/TL0408规定的方祛进行：在试验过程中，认为呆果一部位泄漏，改用密封性试验进行确认，如逆续出现气泡即认为试验中发生泄润，不子通过，在试验过程中发现焊鞋脱格或零件破裂。都认为试验末通过。5.3耐麻炖性试验
放热器腐蚀性试验按GJ/T2423.17的规定进行试验过程应按本标准附录C的帝式填写试验记录。5.4静压强度试验
散热器的静压强度按JB/T10408的规定进行测试。试验介质为按压油或猎水，5.5散热器性能试验方法
5.5.1试验件
热器性能试验的试件为热器成品b）试酸用油为CD40柴油机油。
心）本标准规定用吸风试验方法，试验空气温度为常溢，试验时进风减规波动不超过士2记，d）试验装互应经过技术整定，试验设备及供器必领根据质量技术监肾部门的规定进行定期检验和校准，
5.5.2参数到量的准确度
a）风量测影准确度为土1.5%。
b）机猫流蛋测整的准确度为士1.5%。）温整避量的证确度为土心.15T，d）风阻到盘准确度为大1%，
c）大气压力测量可采用水银气压计：室温及湿度测压可采用干深球温度计。5.5.3试验方法
5.5.3.1试验前的准背
试件在试验台上装接好后，先检查油路及试件与风简连找处，回路应畅道、无泄漏，开启加热装置、油泵、风机并调节空气流盘、油流且，特进油温度达到规定值时，除油路中的气体，工况稳定后才能进行试验。3
JB/T10505—2005
5.5.3.2试验规范
！试验时进气温度为大气温度，进油温度为多口士1门：每个试验点的进冲温度及进气温度的波动在每分钟内不超过D.2.
b>试验油流量为散热器芯部平均流速(.m/s所对应的流盘c）成验风量：在散热器芯部平期质量风递为业g/m，s~kgm，s范围内取六至A个工况点（含5kgm2.s).
5.5.3.3试验程序
稳定油梳量，在5.5.3.2c）中规定的范画内，由小到大或由大到小的顺序逐点谢节风量，特避油温度和进风温底稳定在规定的范围内、风量和油燃的波动不大于设定的1%时，测定进油滤度、油谢差出油温虚、油流量、进风温度、平均风温碧或平均出风温度、风蛋、油纽、风阻，每组数据应连续测取二次，以一次读数的平均值为测量值，计算效平衡误差1，当4人于给定值叫，应重新稳定工况进行测试，宜至4小于或等于给定值，燃后设变风量并值工况稳定在下一档风盘上测取务项避据。提此方法依次遵挡酬完各档风量下的数据。5.5.3.4试验数据的记录和整理
按附录A的规定记录和理试验数据。5.6清洁度的测定
散热器油腔注人占其容积60%的试验用汽油，经密封后置于频率为30Hz，振为1mm的振动台上：连续上下播动3min，然后对油腔内的汽油，按照GB/T3821规定的杂质收策，处埋与称盘方法进行处理，获得能势器油腔的杂质盘。成验用汽油应符合GB/T3821要求。5.7散热管堵密数的格查
受检散热器的芯子用避光法观实敬热管尽否增塞，对有疑义的散热性可用大蛋清水滋注敏热管内，些水俘止时能见到管内水平面者即认为是堵寒。5.8数热片的片距或敏热带变峰距的测定散热器在两大例世上下第三片散热片（或第六个被峰）和左右第一根散热管所构成范围内月谢片距（被蜂距）可能超差处，对管片式热器跨五个做热片片距测出长度，收其平均值为实测片距，对普带式散热器跨五个波蜂测出长度，取其平均慎为实测被蜂距。6检验规则
6.1可根据供需合同要求进行4.3~4.12的全部或部分目检验，或在合同中定技术要求，B.2不婴求在同一件样品上完成4.4~4.8的整验。6.3微热器新产品的鉴定、老产品改型成从国外引进产品的国产化均应进行型式试验：型式试验应检验4.3--4.21的全部项月.
6.4产品蒂经制造厂质盘检验部门检验合格后能出厂：出厂检验应迹行4.3和4.13~4.21各项的粒查
6.5定货单必抽查产品封参照GBT2828.1改恨据双方商定的验收规厕进行验收。7标志、包装、运输和贮存
7.1标志
7.1.1产品上应标明
a）前造厂广名或商标：
b）产品型号和名称；
）生产日期或出广编号：
日）产品实施的标准编号。
7.1.2产品称志的部位应符合产品图样规定，在产品使用搬内标志感保持完好。7.1.3顾客对产品标识贝有规定时，产品应按颠的规定标识。7.2包装
7.2.1进，出油口应有堵益以防杂物进入散热器内部。TB/T105052005
7.2.2产品出厂应予包装：包装方式应保证符合在正带运摘和贮存时不受坏，供需双方对包装另有协议的，按协议执行。
7.2.3、包装箱内应附有制造厂包装员签章的装箱单，装箱单上应注明产品名称、型寸、数量及装箱日期
7.2.4包装箱内应附有使用说明书利制造厂质量检验员签章的产品合格证，合格证上应注明：a）制造厂厂名：
b）产品型号和名称：
c）生产日期或出厂编号
）产品实施的标准缩号。
使用说明书上应描述产品对安装空闻和使用条性的要求。7.2.5包装箱上应标明：
）制道厂厂名：
b）产品型导和名称：
c）产品实的标准编号
d）装箱数量及总虱量：
e）外形尺寸：
f）坐产日期或出厂编号，
7.3运输
装好的散热器应充许用任何正带方法运输，7.4贮存
散效器度些存在通风和千燥的仓床内，在正带储存榜说下，自出广之日起，制造厂应保证放热器在12个月内一致锈蚀。
JB/T10505—2005
附录A
（规范性附录）
内燃机机油热器散势性能试检数据楚理方法A.1内燃机执油放势舒散势性能试验界据应裁表A,1的粘式记录，A2试龄群据的整理方：
）空气吸热游更史（单位为W）
Q=1000V0C(tg—)
式中，
-1000V.p.CnA
V—空气流蛋，单位为血
空气密度，单位为km
空气比热容，单位为（·)：
空气的进、出口平均湿度，单惊为亡空气的进，出口平均摄差，单位为。h
b）机油效热流量@（单位为w)
Yep,Ceoftol-foz
式中：
就油滴量，单位为血：
机油鉴度，单位为
机油比热容，单位为/（g·
tal Fo2
一机油的进、出口温度，单位为它扰独的进，出温差，单位为亡，a
c）热平衡促差4
新产品鉴定、等级详定：4多5%。d）换算敏热流量中：（单位为W）W.P.Ca
做热器的散热流量必须在相同工况下才能进行比较，由了试验时介质进口温筹允许行定的偏差在换算到指定进口温谨的各个风量和机油量时的散热流虽为换算放热流通更。本标准规定采用列近账计算式进行换算：
(r -ta)
式中;
试验前指定的介质进口温差，单位为亡。e).传热系数K单位为W/（m2.C）16
已一一散热够气测改势面积，单仪为=—对数平均温美，单位为下。
散趋面积按附录B中B.3的规定计算，对数平均温差，披下式计算： (ol-f)-(rg2-.)
力计算教理的结果应填入变A1.
名）试验结果应绘制成如图A1所示的性能特性曲线图。kw
G, kg-(m7-n)
围A.1散热器做热性能特性曲线
JB/T10506—2005
JB/T105052005
看x看x
武丽区社
粒热器迎风面积S
武中：
（规范性附景）
内燃机机油散热器主要结构替数计其方法5,L8
散热器两主片间的距离，单位为m：做热的长质（指用式）单位为m：最外倒两散故带间的距商（提管节式），单位为Ⅲ。B.2散热器机油通道面税S
ShN+元
式中：
-散热肾横裁而内例长边直线段长度，单位为m散热管横截面内削宽度，单位为m：-敢热音根数:
一散热管内孔半轻，单位为m。
B.9散热器散热面租F.
管片式批热器散热面积按下式计算：F,=2n(AB-+M)+2VSr+h)(La0)
F=2AB—PM4)+N(L—8)
式中：
散热片片数：
一整热管根数：
散热片宽度，单您为m：
散热片长度，单位为m：
散热管截而外形长度，单位为：敏热普横截面外形度，单位为1
·教热管有效长度，即两生片间的离，单位为m；散热厚度，单位为m：
散热管外径，单位为m
B.3.2管带式热帮散热而机按下式计算：F,=2nHI+2 tr\ +h') NL
JB/T10505---2005
