【机械行业标准(JB)】 铸造用水洗天然硅砂 产品质量分等

JB/T53440
—1999
本标准是对JB/T53440--94《铸造用水洗天然硅砂辑性修改，主要技术内容没有变化。本标准自实施之日起代替JB/T53440--94。本标准由全国铸造标准化技术委员会提出并归口。本标准负责起草单位：沈阳铸造研究所。言
质量分等》的修订。修订时，对原标准作「编本标准起草人：李世成、关
键、孙公文、赵丽杰、江政勇。596
1范围

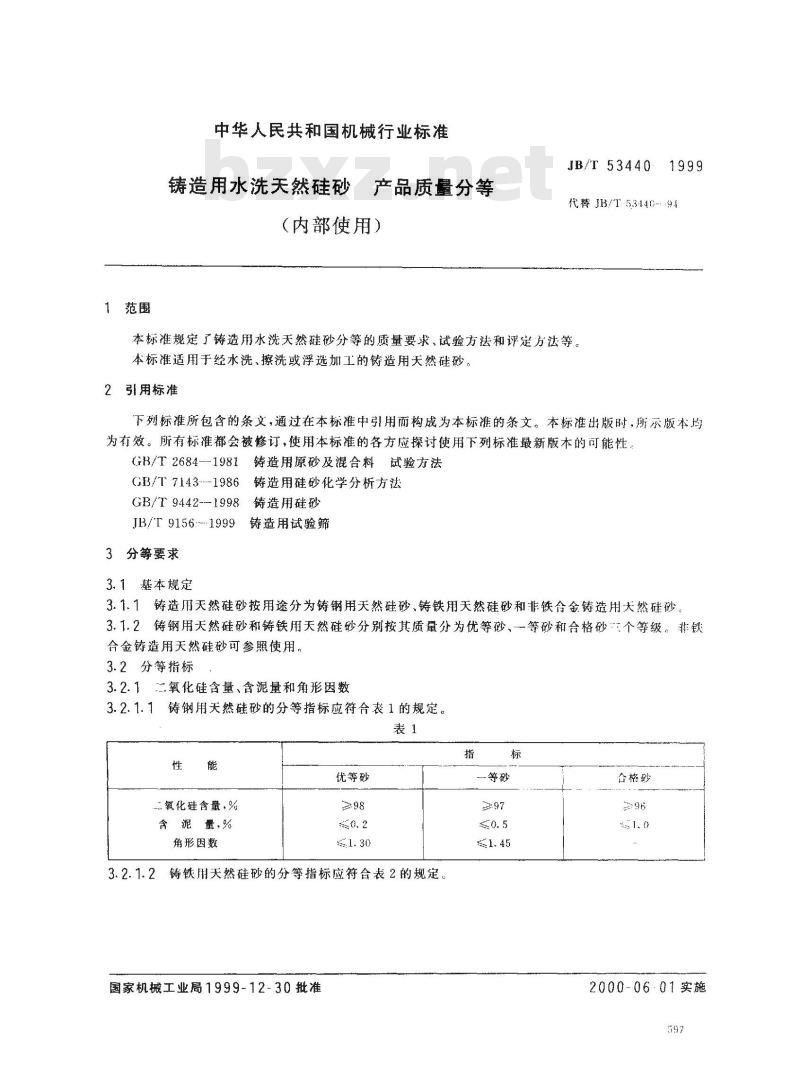

中华人民共和国机械行业标准
铸造用水洗天然硅砂
产品质量分等
（内部使用）
JB/T53440
代替JB/T53440~9
本标准规定了铸造用水洗天然硅砂分等的质量要求、试验方法和评定方法等。本标准适用于经水洗、擦洗或浮选加工的铸造用天然硅砂。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2684--1981铸造用原砂及混合料试验方法GB/T7143---1986铸造用硅砂化学分析方法GB/T9442-1998铸造用硅砂
JB/T 9156--1999
铸造用试验筛
3分等要求
3.1基本规定
3.1.1铸造用天然硅砂按用途分为铸钢用天然硅砂、铸铁用天然硅砂和非铁合金铸造用大然硅砂。3.1.2铸钢用天然硅砂和铸铁用天然硅砂分别按其质量分为优等砂、一等砂和合格砂个等级。非铁含金铸造用天然硅砂可参照使用。3.2分等指标
3.2.1二.氧化硅含量、含泥量和角形因数3.2.1.1铸钢用天然硅砂的分等指标应符合表1的规定。表1
二氧化硅含量，%
含　泥量、%
角形因数
优等砂
3.2.1.2铸铁用天然硅砂的分等指标应符合表2的规定。国家机械工业局1999-12-30批准指
一等砂
合格砂
2000-06.01实施
二氧化硅含量，%
含泥量%
角形因数

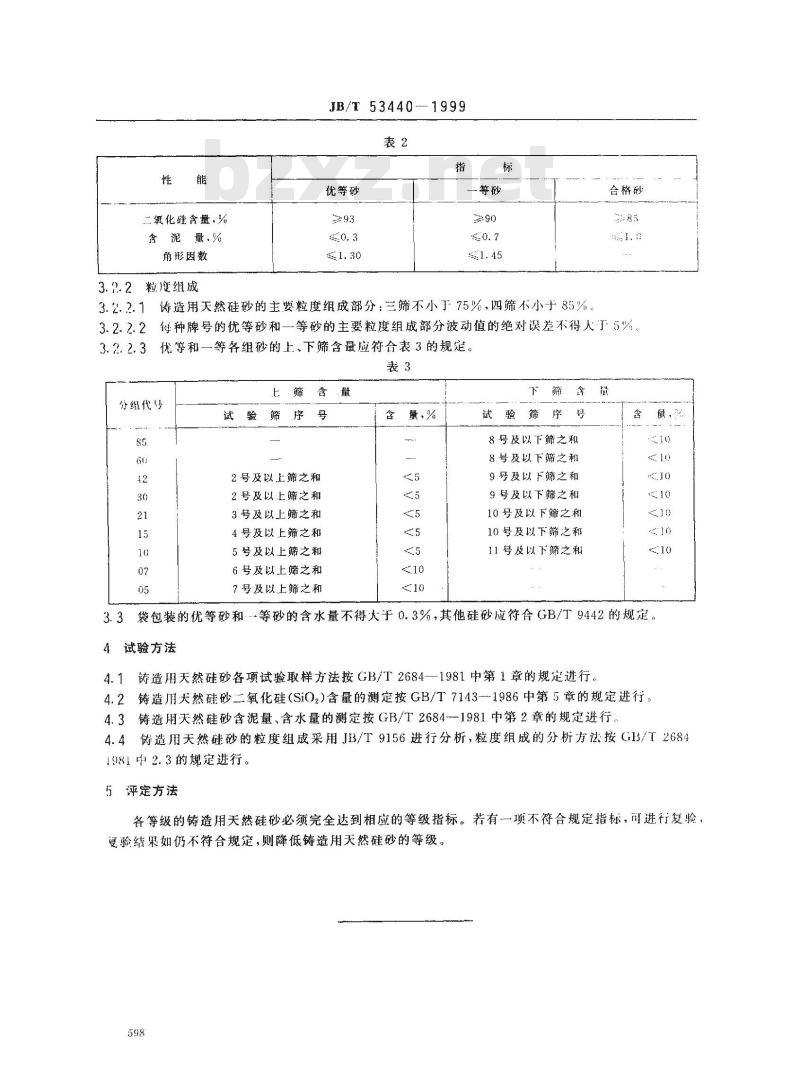

JB/T53440—1999
优等砂
一等砂
3.2.2粒度组成
3.2.2.1造用天然硅砂的主要粒度组成部分：三筛不小于75%，四筛不小于85%，合格砂
3.2.2.2得种牌号的优等砂和一等砂的主要粒度组成部分波动值的绝对误差不得人于5%。3.2.2.3优等和一等各组砂的上、下筛含量应符合表3的规定。表3
分纽代号
上筛含墅
试验筛序号
2号及以上筛之和
2号及以上筛之和
3号及以上筛之和
4号及以上筛之和
5号及以上筛之和
6号及以上筛之和
7号及以上筛之和
量，%
试验筛序
8号及以下筛之和
8号及以下筛之和
9号及以下筛之和
9号及以下筛之和
10号及以下筛之和免费标准下载网bzxz
10号及以下筛之和
11号及以下筛之和
3.3袋包装的优等砂和等砂的含水量不得大于0.3%，其他硅砂应符合GB/T9442的规定。4试验方法
4.1造用天然硅砂各项试验取样方法按GB/T2684—1981中第1章的规定进行。4.2铸造用天然硅砂二氧化硅（SiO2)含量的测定按GB/T7143-1986中第5章的规定进行。4.3铸造用天然硅砂含泥量、含水量的测定按GB/T2684--1981中第2章的规定进行4.4待造用天然硅砂的粒度组成采用JB/T9156进行分析，粒度组成的分析方法按G3/T26841981中2.3的规定进行。
5评定方法
各等级的铸造用天然硅砂必须完全达到相应的等级指标。若有一项不符合规定指标，可进行复验，复验结果如仍不符合规定，则降低铸造用天然硅砂的等级。598
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
