JB/T2562-1991
已作废
　点击下载此标准

基本信息

标准号：
JB/T 2562-1991
标准名称：
对开式四螺柱正滑动轴承座型式与尺寸
标准类别：
机械行业标准(JB)
英文名称：
Types and dimensions of split four-stud positive sliding bearing seats
标准状态：
已作废
发布日期：
1991-07-10
实施日期：
1992-07-01
作废日期：
2007-09-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
58.75 KB

标准分类号

中标分类号：
机械>>通用零部件>>J12滑动轴承

关联标准

替代情况：
替代JB 2562-79;被JB/T 2562-2007代替

出版信息

出版社：
机械工业出版社
页数：
5页
标准价格：
8.0 元

其他信息

归口单位：
西安重型机械研究所
发布部门：
西安重型机械研究所
相关标签：
开式螺柱滑动轴承尺寸

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了对开式四螺柱正滑动轴承座的型式与尺寸及选用要求。本标准适用于受径向负荷，工作环境度为-20~80℃的对开式四螺柱正滑动轴承座。 JB/T 2562-1991 对开式四螺柱正滑动轴承座型式与尺寸 JB/T2562-1991

标准内容

部分标准内容：

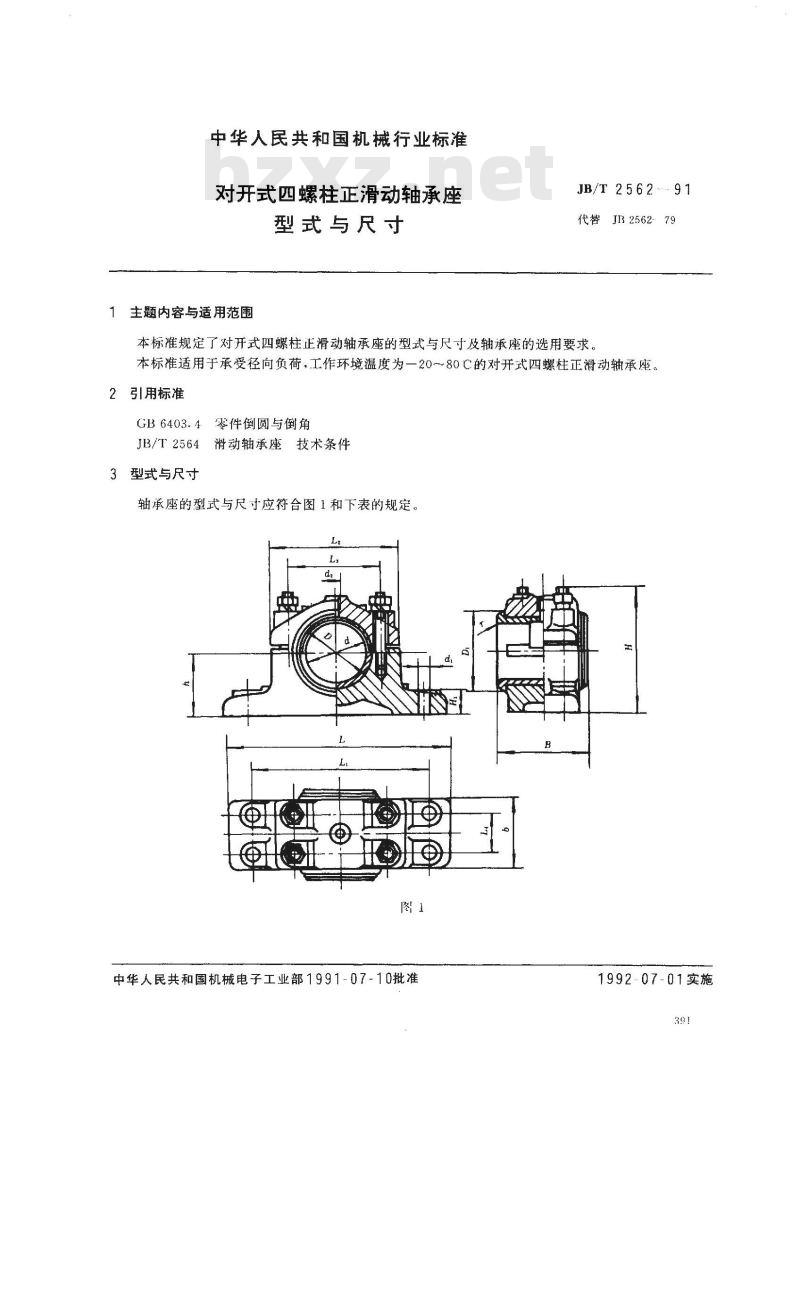

中华人民共和国机械行业标准
对开式四螺柱正滑动轴承座
型式与尺寸
1主题内容与适用范围
JB/T2562 91
代替JB2562-79
本标准规定了对开式四螺柱正滑动轴承座的型式与尺寸及轴承座的选用要求。本标准适用于承受径向负荷，工作环境温度为一20~~80C的对开式四螺柱正滑动轴承座。2引用标准
GB6403.4零件倒圆与倒角
JB/T2564滑动轴承座技术条件
3型式与尺寸
轴承座的型式与尺寸应符合图1和下表的规定。图1
中华人民共和国机械电子工业部1991-07-10批准1992-07-01实施
250270

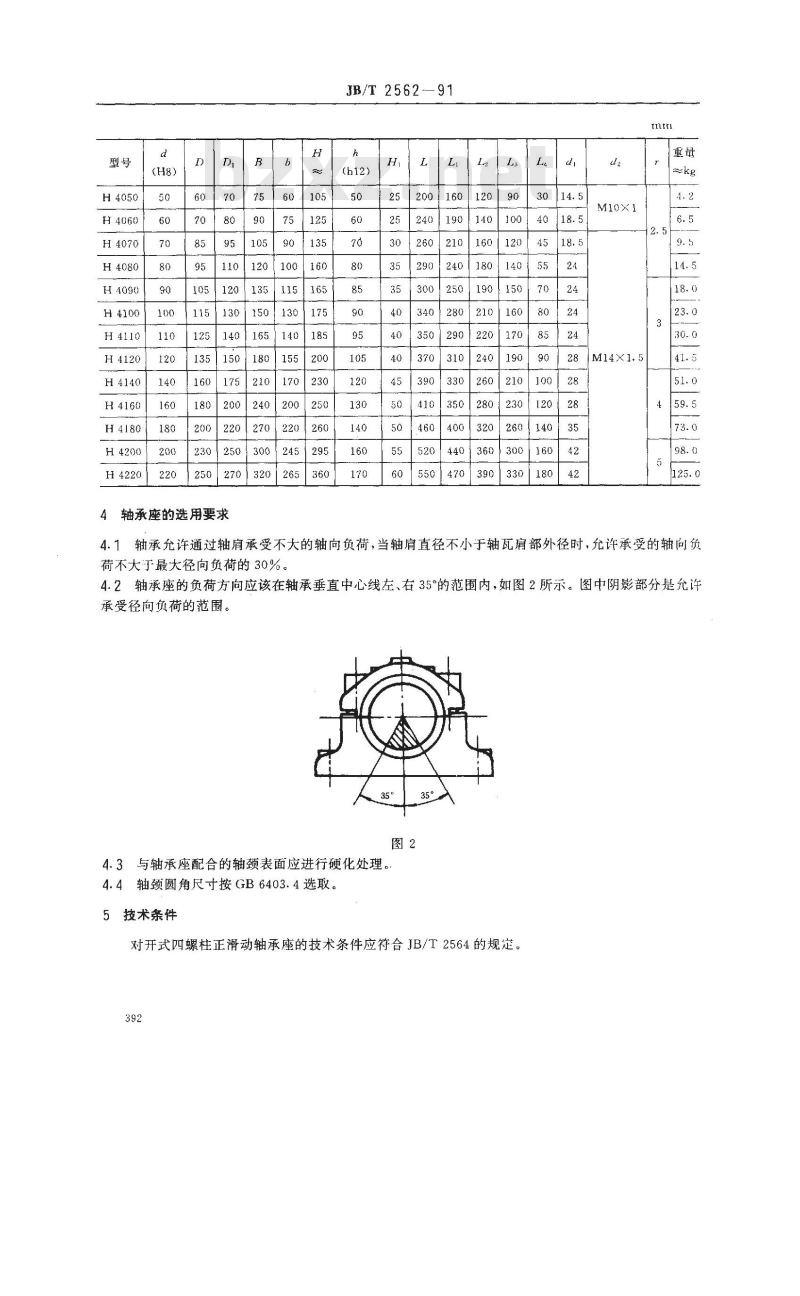

轴承座的选用要求
245295
265360
JB/T 2562-—91
4.1轴承允许通过轴肩承受不大的轴向负荷，当轴肩直径不小于轴瓦肩部外径时，允许承受的轴向负荷不大于最大径向负荷的30%。
4.2轴承座的负荷方向应该在轴承垂直中心线左、右35°的范围内，如图2所示。图中阴影部分是允许承受径向负荷的范围。
4.3与轴承座配合的轴颈表面应进行硬化处理。4.4轴颈圆角尺寸按GB6403.4选取。5技术条件
对开式四螺柱正滑动轴承座的技术条件应符合JB/T2564的规定。392

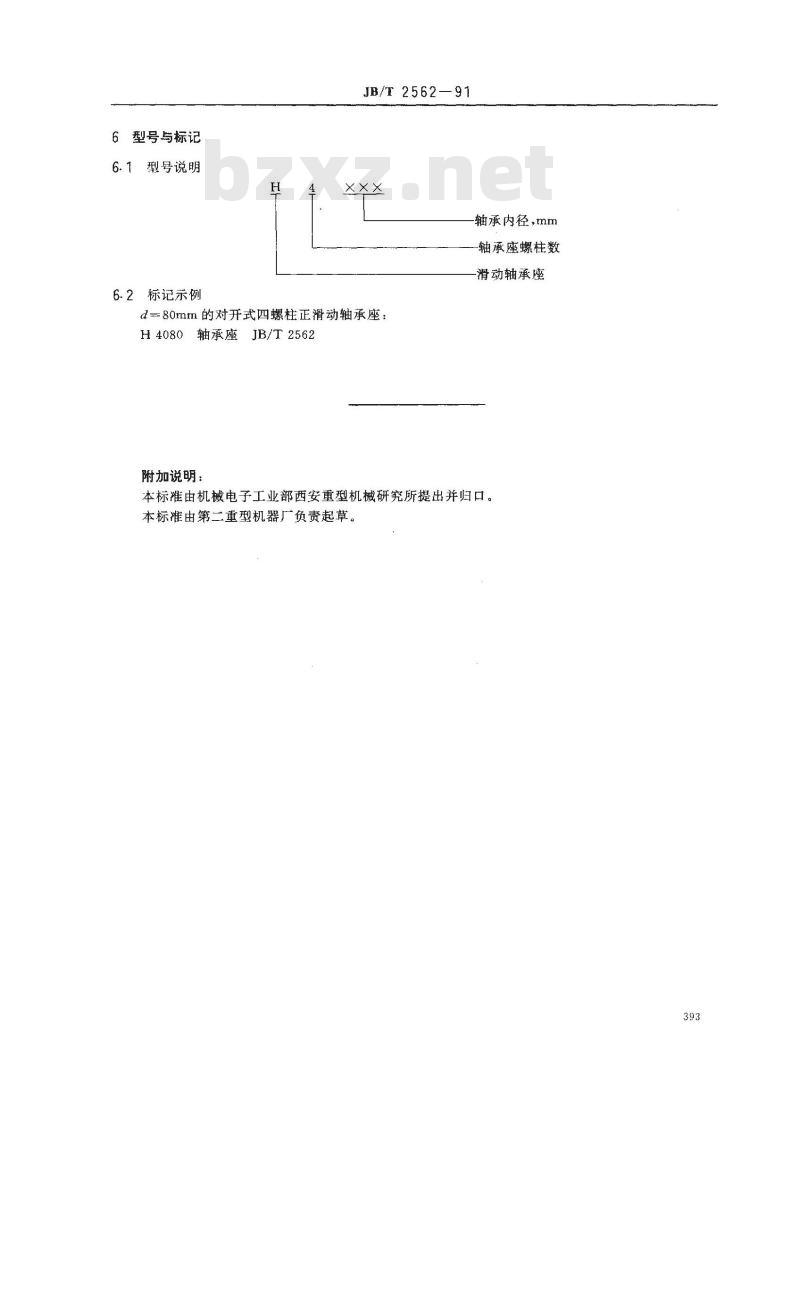

型号与标记
6.1型号说明
6.2标记示例下载标准就来标准下载网
JB/T2562—91
d=80mm的对开式四螺柱正滑动轴承座：H4080轴承座JB/T2562
附加说明：
轴承内径，mm
轴承座螺柱数
滑动轴承座
本标准由机械电子工业部西安重型机械研究所提出并归口。本标准由第二重型机器厂负责起草。393
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
