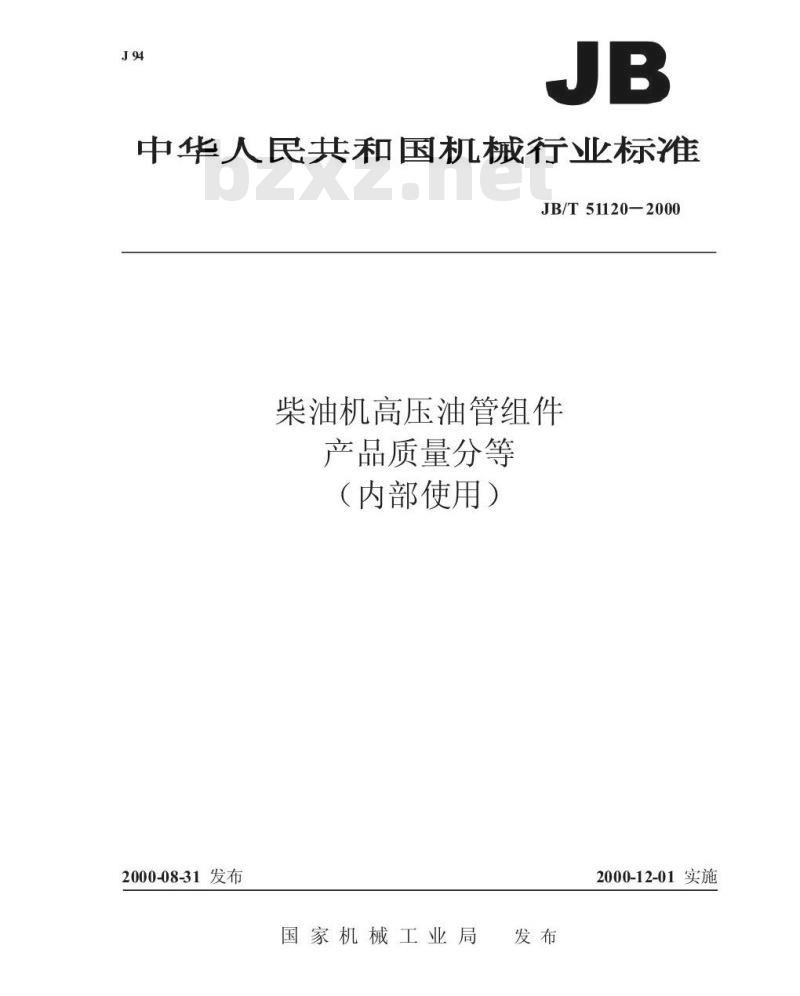

中华人民共和国机械行业标准
JB/T51120-2000
柴油机高压油管组件
产品质量分等
（内部使用）
2000-08-31发布
国家机械工业局
2000-12-01实施
JB/T511202000

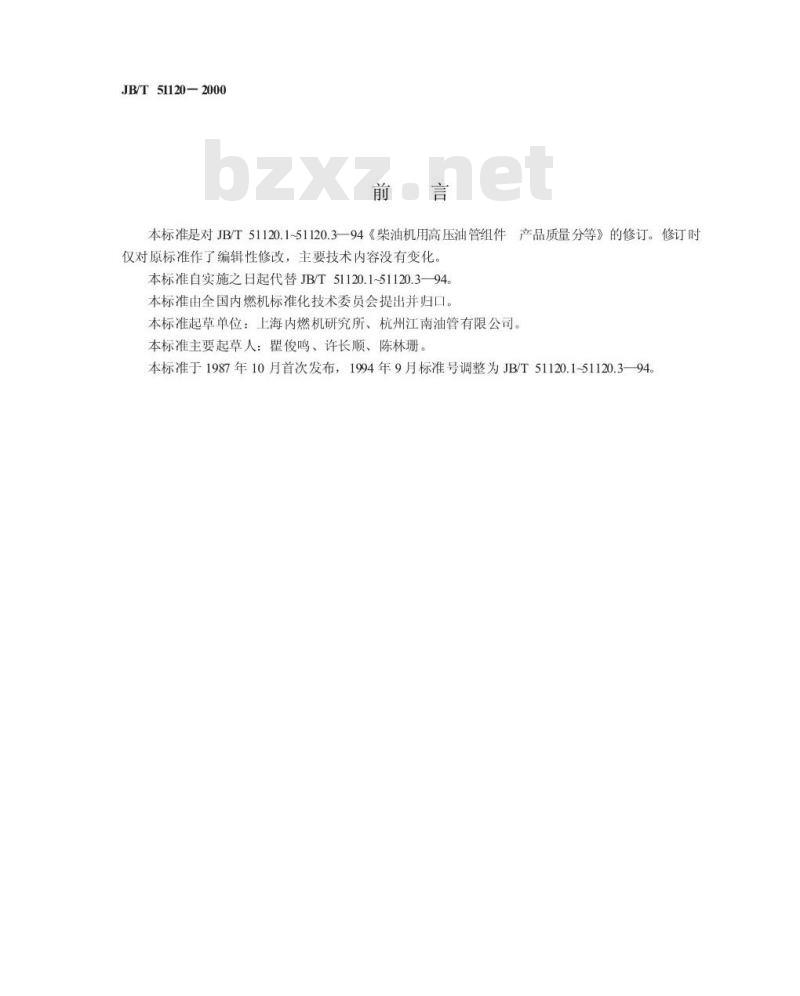

本标准是对JB/T51120.1~51120.3—94《柴油机用高压油管组件产品质量分等》的修订。修订时仅对原标准作了编辑性修改，主要技术内容没有变化，本标准自实施之日起代替JB/T51120.1~51120.3—94。本标准由全国内燃机标准化技术委员会提出并归口。本标准起草单位：上海内燃机研究所、杭州江南油管有限公司。本标准主要起草人：瞿俊鸣、许长顺、陈林珊。本标准于1987年10月首次发布，1994年9月标准号调整为JB/T51120.1~51120.3-941范围

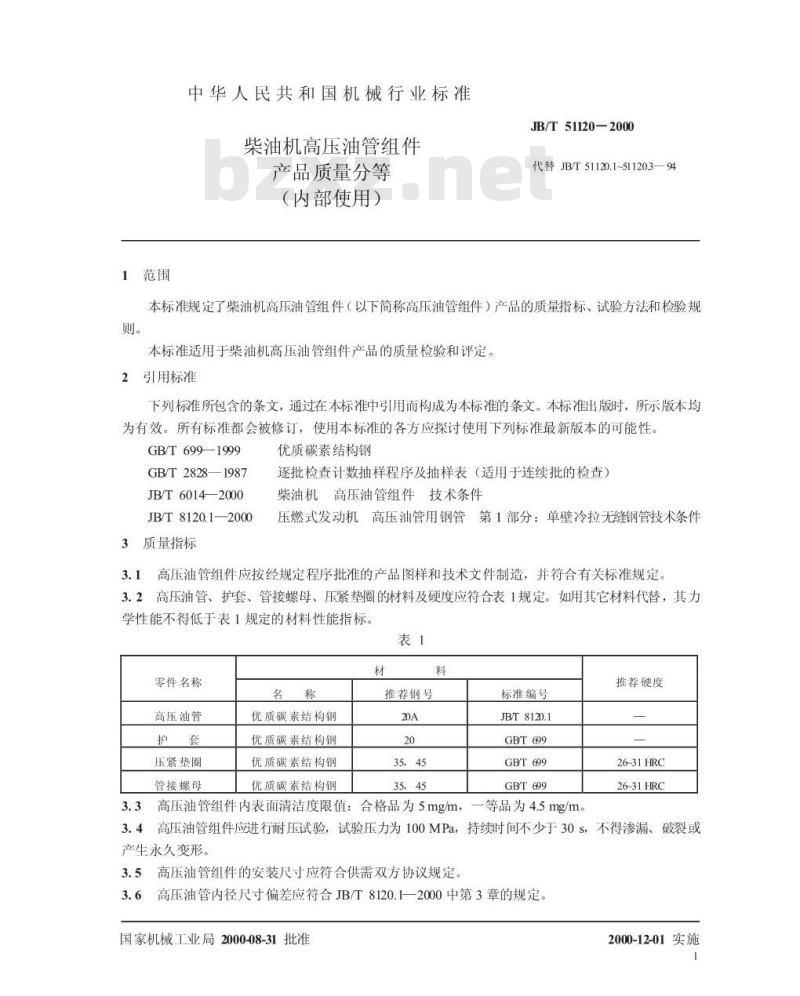

中华人民共和国机械行业标准
柴油机高压油管组件
产品质量分等
（内部使用）
JB/T51120—2000
代替JB/T51120.1-511203—94
本标准规定了柴油机高压油管组件（以下简称高压油管组件）产品的质量指标、试验方法和检验规则。
本标准适用干柴油机高压油管组件产品的质量检验和评定2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T699—1999
GB/T2828—1987
JB/T6014—2000
JB/T8120.1—2000
3质量指标
优质碳素结构钢
逐批检查计数抽样程序及抽样表（适用于连续批的检查）柴油机高压油管组件技术条件
压燃式发动机高压油管用钢管第1部分：单壁冷拉无缝钢管技术条件3.1高压油管组件应按经规定程序批准的产品图样和技术文件制造，并符合有关标准规定3.2高压油管、护套、管接螺母、压紧垫圈的材料及硬度应符合表1规定。如用其它材料代替，其力学性能不得低于表1规定的材料性能指标。表1
零件名称
高压油管
压紧垫圈
管接螺母
优质碳素结构钢
优质碳素结构钢
优质碳素结构钢
优质碳素结构钢
推荐钢号
标准编号
JB/T8120.1
3.3高压油管组件内表面清洁度限值：合格品为5mg/m，一等品为4.5mg/m。推荐硬度
26-31HRC
26-31HRC
3.4高压油管组件应进行耐压试验，试验压力为100MPa，持续时间不少于30s，不得渗漏、破裂或产生永久变形。
3.5高压油管组件的安装尺寸应符合供需双方协议规定3.6高压油管内径尺寸偏差应符合JB/T8120.1一2000中第3章的规定。国家机械工业局2000-08-31批准2000-12-01实施
JB/T51120—2000

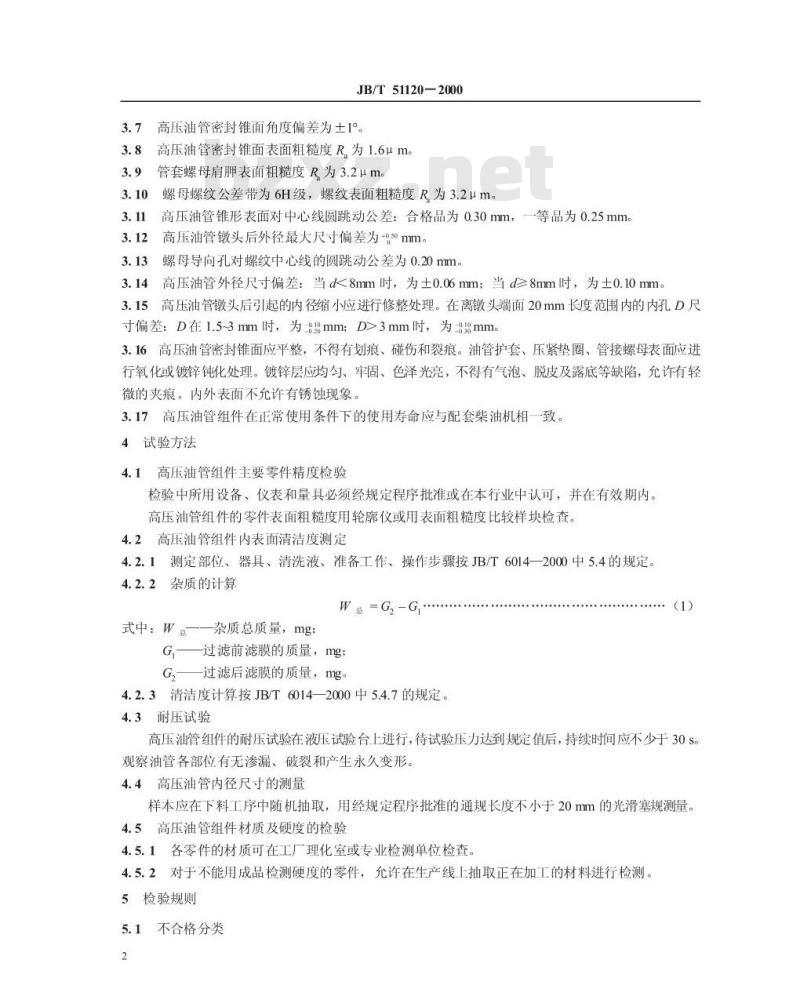

3.7高压油管密封锥面角度偏差为土1°。高压油管密封锥面表面粗糙度R为1.6um。3.8
管套螺母肩脚表面粗糙度R为3.2um3.10
螺母螺纹公差带为6H级，螺纹表面粗糙度R为3.2μm。高压油管锥形表面对中心线圆跳动公差：合格品为0.30mm，一等品为0.25mm。3.11
高压油管镦头后外径最大尺寸偏差为+0.5mm。3.12
螺母导向孔对螺纹中心线的圆跳动公差为0.20mm。3.13
3.14高压油管外径尺寸偏差：当d<8mm时，为土0.06mm；当d≥8mm时，为土0.10mm。3.15高压油管镦头后引起的内径缩小应进行修整处理。在离镦头端面20mm长度范围内的内孔D尺寸偏差：D在1.5~3mm时，为mm；D>3mm时，为amm。3.16高压油管密封锥面应平整，不得有划痕、碰伤和裂痕。油管护套、压紧垫圈、管接螺母表面应进行氧化或镀锌钝化处理。镀锌层应均匀、牢固、色泽光亮，不得有气泡、脱皮及露底等缺陷，允许有轻微的夹痕。内外表面不允许有锈蚀现象。3.17高压油管组件在正常使用条件下的使用寿命应与配套柴油机相一致。4试验方法
4.1高压油管组件主要零件精度检验检验中所用设备、仪表和量具必须经规定程序批准或在本行业中认可，并在有效期内。高压油管组件的零件表面粗糙度用轮廓仪或用表面粗糙度比较样块检查。4.2高压油管组件内表面清洁度测定4.2.1测定部位、器具、清洗液、准备工作、操作步骤按JB/T6014一2000中5.4的规定。4.2.2杂质的计算
W总=G,-G
式中：W一一杂质总质量，mg;
G—过滤前滤膜的质量，mg：
Gz—过滤后滤膜的质量，mg。
4.2.3清洁度计算按JB/T6014—2000中5.4.7的规定。4.3耐压试验
高压油管组件的耐压试验在液压试验台上进行，待试验压力达到规定值后，持续时间应不少于30S。观察油管各部位有无渗漏、破裂和产生永久变形4.4高压油管内径尺寸的测量
样本应在下料工序中随机抽取，用经规定程序批准的通规长度不小于20mm的光滑塞规测量。4.5高压油管组件材质及硬度的检验4.5.1各零件的材质可在工厂理化室或专业检测单位检查。4.5.2对于不能用成品检测硬度的零件，允许在生产线上抽取正在加工的材料进行检测。5检验规则
5.1不合格分类
JB/T51120—2000

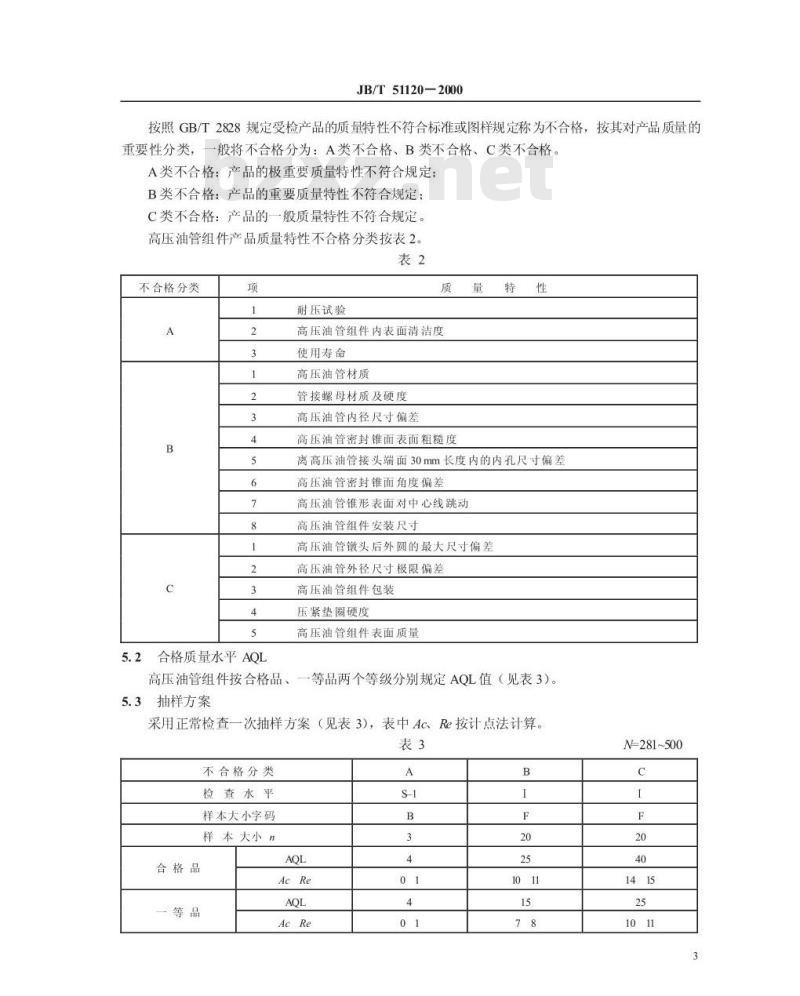

按照GB/T2828规定受检产品的质量特性不符合标准或图样规定称为不合格，按其对产品质量的重要性分类，一般将不合格分为：A类不合格、B类不合格、C类不合格A类不合格：产品的极重要质量特性不符合规定：B类不合格：产品的重要质量特性不符合规定：C类不合格：产品的一般质量特性不符合规定高压油管组件产品质量特性不合格分类按表2。表2
不合格分类
2合格质量水平AQL
耐压试验
质量特性
高压油管组件内表面清洁度
使用寿命
高压油管材质
管接螺母材质及硬度
高压油管内径尺寸偏差
高压油管密封锥面表面粗糙度
离高压油管接头端面30mm长度内的内孔尺寸偏差高压油管密封锥面角度偏差
高压油管锥形表面对中心线跳动高压油管组件安装尺寸
高压油管镦头后外圆的最大尺寸偏差高压油管外径尺寸极限偏差
高压油管组件包装
压紧垫圈硬度
高压油管组件表面质量
高压油管组件按合格品、一等品两个等级分别规定AQL值（见表3）。5.3
抽样方案
采用正常检查一次抽样方案（见表3），表中AcRe按计点法计算。表3
不合格分类
检查水平
样本大小字码
样本大小n
合格品
一等品
N-281~500
5.4检验批量N
JB/T51120—2000
规定批量N为281~500件。交验批不得小于规定批的下限，如大于规定批的上限，则应将产品批分成若干批，随机抽取其中一批供抽样检查。在用户或销售机构抽样时，批量大小不限。5.5检查水平
对于A类不合格采用特殊检查水平S-1，B、C类不合格采用一般检查水平I。5.6样本的抽取
通常样本应在用户单位、商业部门或配件公司随机抽取，此时可不受批量范围下限值限制。如在生产厂近期（半年之内）入库的产品中抽取，此时必须严格执行5.4所规定的批量范围。5.7产品质量等级评定
5.7.1样本检查
样本按表2规定的不合格分类和表3规定的抽样方案，并按第4章规定进行检查和评定，5.7.2批的评定
样本经全数检查后，样本中若某类不合格项数小于或等于Ac时，判该类为合格：当某类不合格的不合格项数大于或等于Re时，则判该类为不合格。当各类不合格项数全部为合格时，该批产品被判为合格。
5.7.3质量等级评定
5.7.3.1样本经全数检查后，当样本中各类不合格的不合格项数均小于或等于一等品的Ac时，评被检产品为一等品；当样本中各类不合格的不合格项数均小于或等于合格品的Ac时，评被检产品为合格品。当样本中有一类不合格的不合格项数大于或等于合格品的Re时，评被检产品为不合格品。5.7.3.2产品被评为不合格品后，允许半年以后补查一次。如补查合格，仍可评为合格品，但不得评为一等品。www.bzxz.net
机械行业标准
柴油机高压油管组件
产品质量分等
（内部使用）
JB/T51120—2000
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号邮编100044)*
1/16印张1/2
2字数1Q000
开本880×1230
2000年11月第一版
印数1-500
2000年11月第一次印刷
定价1000元
