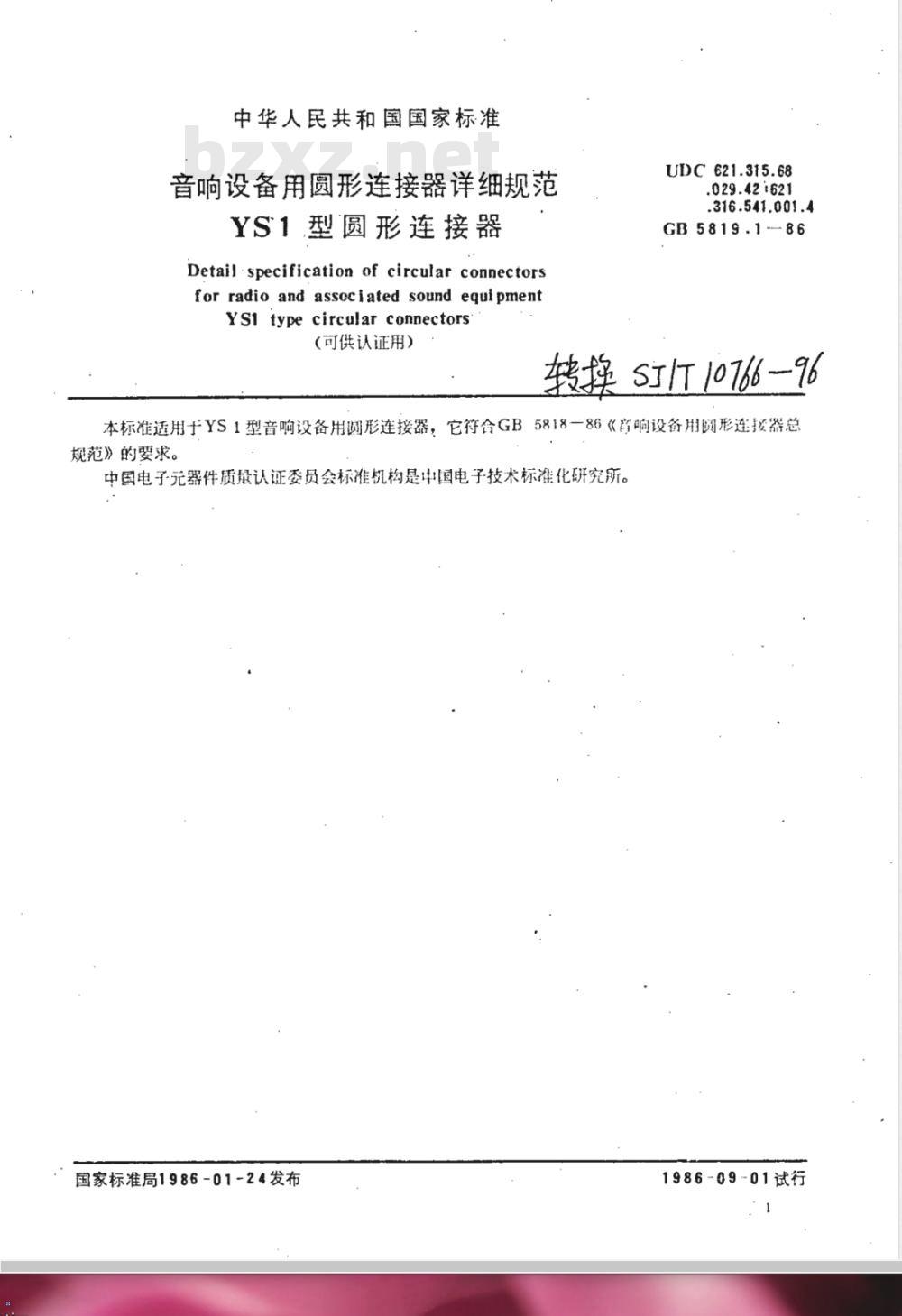

【国家标准(GB)】 音响设备用圆形连接器详细规范 YS1型圆形连接器(可供认证用)

中华人民共和国国家标准
音响设备用圆形连接器详细规范YS1型圆形连接器
Detail specification of eircular connectorsfor radio and associated sound equipmentYS1 type circular connectors（可供认证用）
UDC 621.315.68
.029.42621
.316.541.001.4
GB5819.1-86
转换 ST/T 10766 -9
本标准适用于YS1型音响设备用形连接器，它符合GB5818一86《育响设备用形连按器总规范》的要求。
中国电子元器件质量认证委员会标准机构是中国电子技术标准化研究所。国家标准局1986-01-24发布
1986-09-01试行
国家标准局
电子元器件的质量评定按：
GB5818-86《音响设备
用圆形连接器总规范》
外形结构（见图1至图16）
GB5819.1—86
GB 5819.1—86
音响设备用圆形连接器详细
规范YS1型圆形连接器
固定连接器（插座）与自由端连接器（插头）之间，以及自由端连接器与自由端连接器之间为直插弹键锁定。接触件为锡焊接型按本详细规范鉴定合格的元器件的有效资料列在鉴定合格产品一览表中。
第一章一般资料
一般资料
1.1有关文件

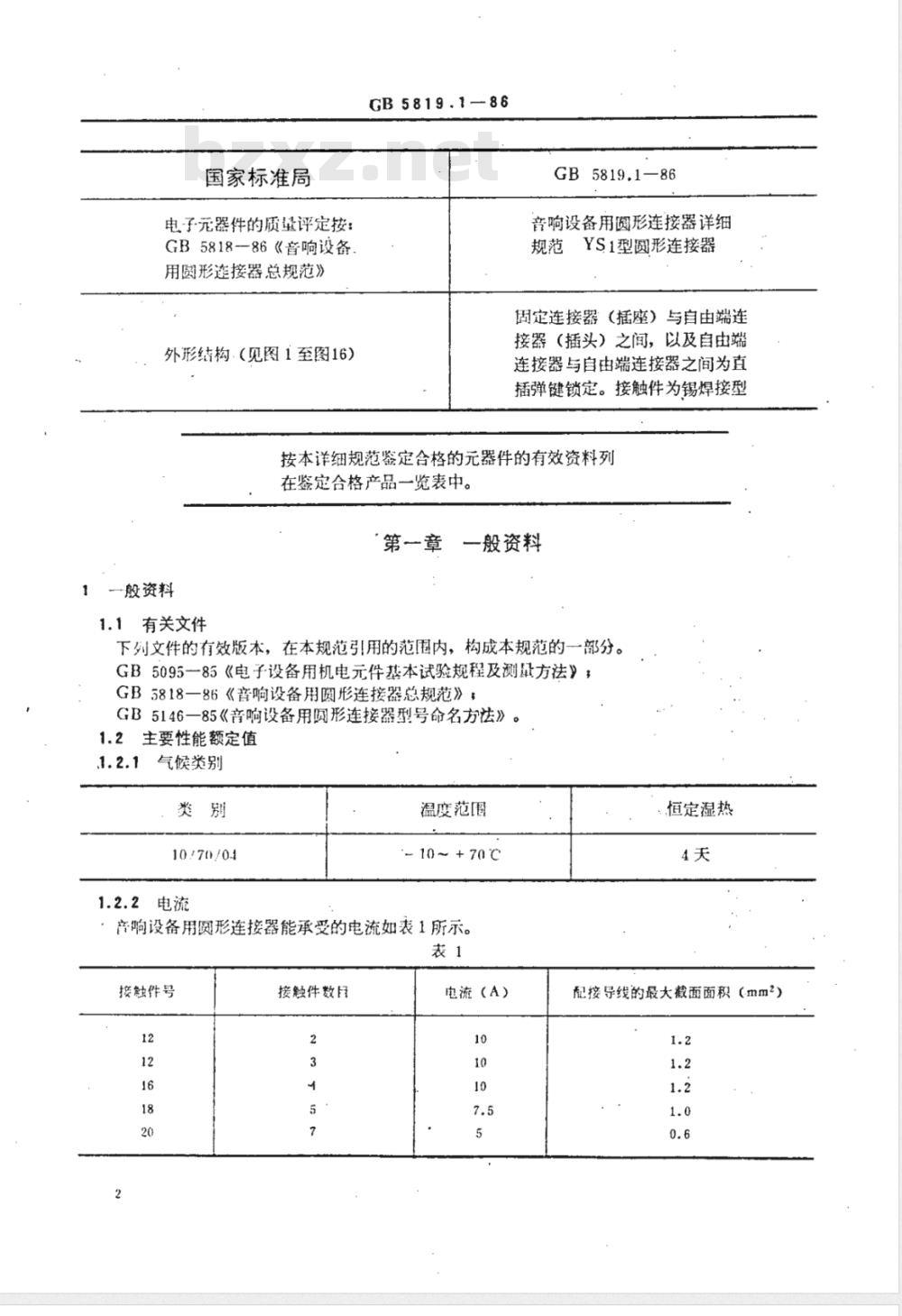

下列文件的有效版本，在本规范引用的范围内，构成本规范的一部分。GB5095一85《电子设备用机电元件基本试验规程及测量方法》GB5818一86《音响设备用圆形连接器总规范》GB5146一85《音响设备用圆形连接器型号命名方法》1.2主要性能额定值
1.2.1气候类别
10/70/01
1.2.2电流
温度范围
-10~+70℃
产响设备用圆形连接器能承受的电流如表1所示。表1
接触独件号
接触件数目
电流（A）
恒定湿热
配接导线的最大截面面积（mm2）1.2
GB5819.1-86
1.2.3试验电压

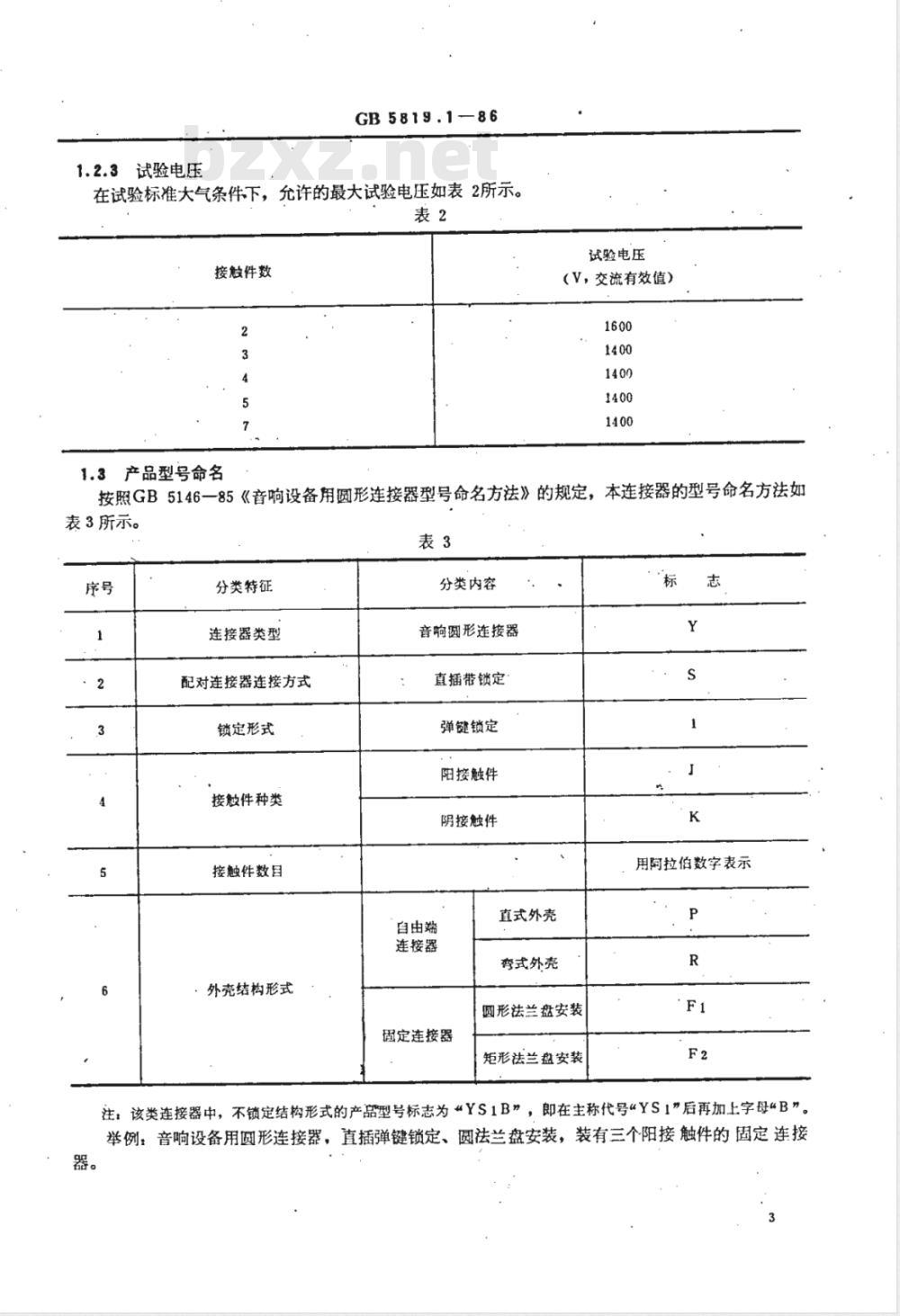

在试验标准大气条件下，允许的最大试验电压如表2所示。表2
接触件数
试验电压
（V，交流有效值）
1.3产品型号命名
按照GB5146一85《音响设备用圆形连接器型号命名方法》的规定，本连接器的型号命名方法如表3所示。
分类特征
连接器类型
配对连接器连接方式
锁定形式
接触件种类
接触件数目
外壳结构形式
分类内容
音响圆形连接器免费标准bzxz.net
直插带锁定
弹键锁定
阳接触件
阴接触件
自由端
连接器
固定连接器
直式外壳
弯式外壳
圆形法兰盘安装
矩形法兰盘安装
用阿拉伯数字表示
注：该类连接器中，不锁定结构形式的产品型号标志为“YS1B”，即在主称代号“YS1”后再加上字母“B\举例：音响设备用圆形连接器，直插弹键锁定、圆法兰盘安装，装有三个阳接触件的固定连接器。
1.4标志
产品上应标出下列标志：
a．产品型号：
b.制造厂商标；
GB5819.1-86
圆形法兰盘安装
接触件数目
阳接触件
-弹键锁定代号
直插锁定连接
音响圆形连接器
生产年、月。
鉴定批准后的产品应标出相应的标志符号。1.5订货资料
8本规范的名称、编号及发布日期；b. 完整的型号标志
c．防护包装要求。

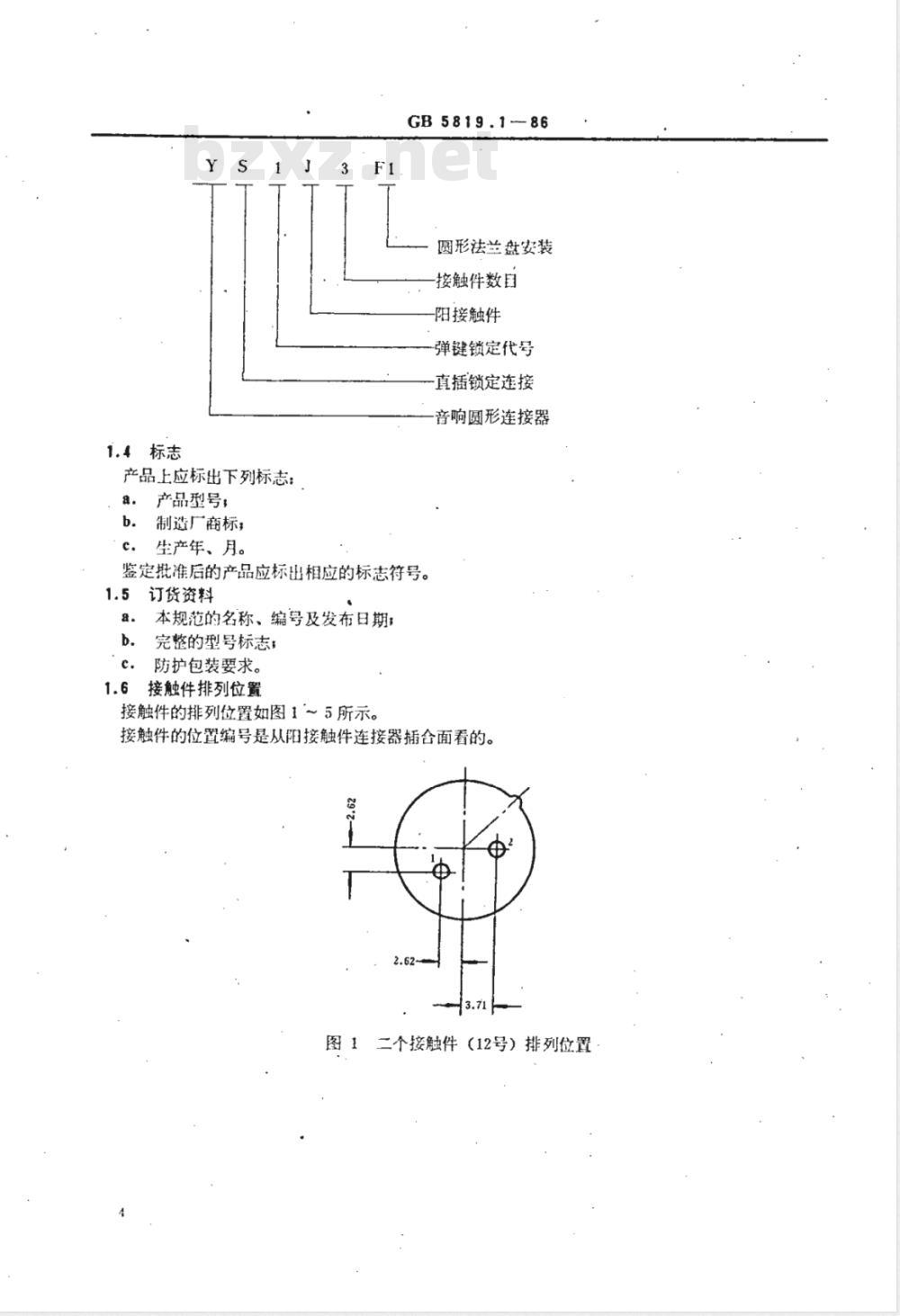

1.6接触件排列位置
接触件的排列位置如图1～5所示。接触件的位置编号是从阳接触件连接器插合面看的。9
图1二个接触件（12号）排列位置GB5819.1

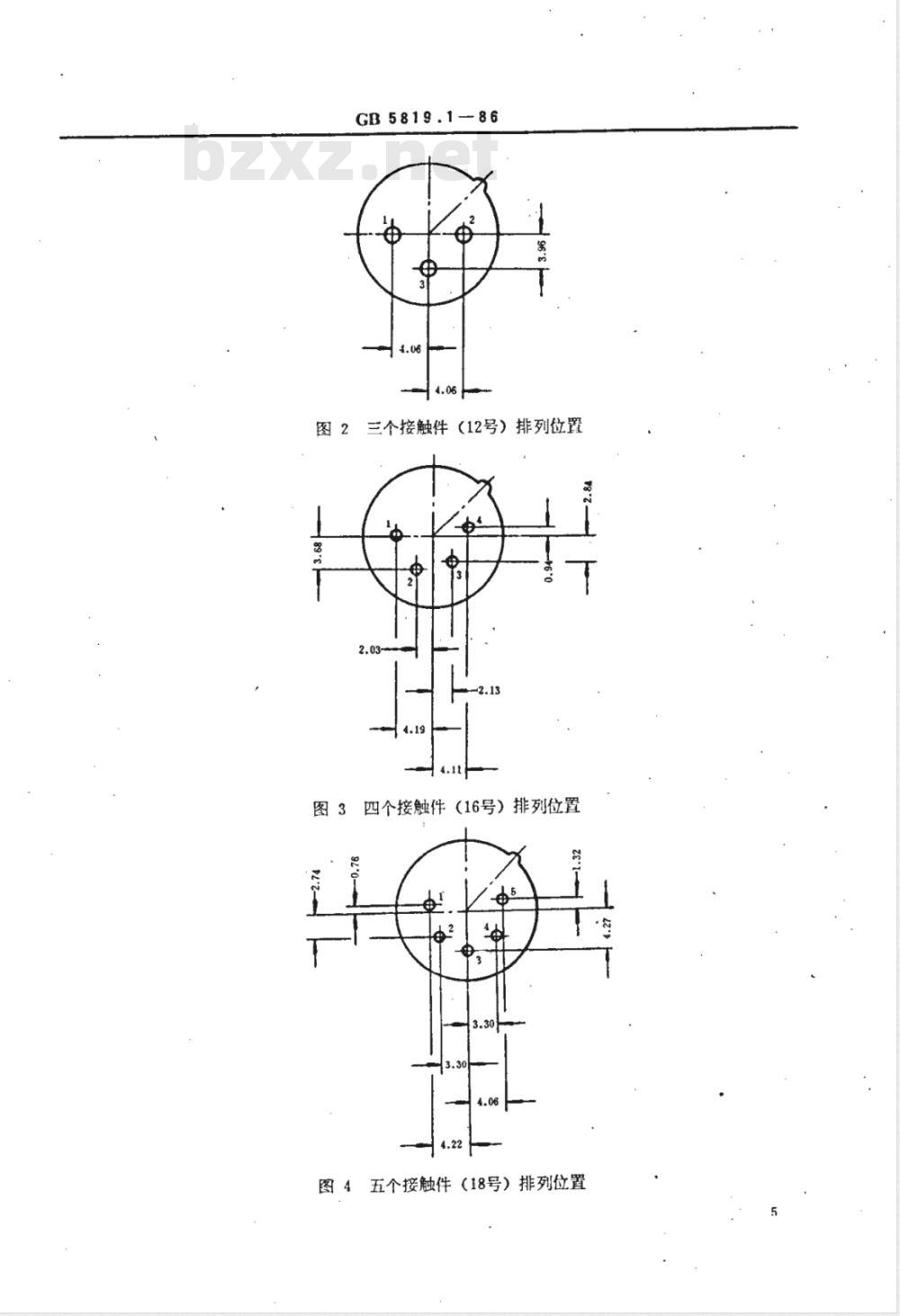

图2三个接触件（12号）排列位置2.03
图3四个接触件（16号）排列位置图4五个接触件（18号）排列位置GB5819.1-86
图5七个接触件（20号）排列位置注：图1～5的接触件位置尺寸公差为±0.05mm。1.7‘连接器型式及尺寸
1.7.1连接器的结构型式及尺寸如图6～13所示。连接器的结构要求如下。1.7.1.1每一连接器的组成如下：8。金属或非金属圆柱形外壳应具有：1）凸筋或配合槽平行于圆柱形外壳的轴线，以便定位和锁定。2）在阳接触件连接器上有锁定键，而阴接触件连接器上有相配的任意结构的锁定机构。绝缘安装板，由绝缘材料制造，并固定在外壳中，其上装有接触件。b.
全部接触件应具有容易进行连接组装的接线端。接触件应设计成使接地的阴接触件（1号）在其他接触件之前先插合接触。接触件应设计成在配对连接器插合过程中不会损伤插针或插孔。d
1.7.1.2用于电缆端部的每一自由端连接器应具有：。
具有的应力消除电缆夹防止电缆锐弯曲变形，适用的电缆直径达6.6mm。为了接线，能用通用起子拆卸零件。绝缘套管或衬套在装配连接器时包围住连接线。1.7.1.3每一固定连接器应具有金属或非金属法兰盘，以便固定在安装表面上。在接线端和插合端都应标出接触件位置编号，如图1～5所示。1.7.1.4
如果连接器有一个外壳接地接触件时，应给它标注“G”a.
从插合端看阳接触件连接器时，或从接线端看阴接触件连接器时，在接触件排列的左边标注b.
见注1
-GB 5819.1
1号接触件
（接地接触件）
见注2
B，或B，是使用合适头部的
最小直径标准量规的啮合之处
图6插孔式自由端连接器头部尺寸mm
注：①尺寸“E”不取次于可采用的任何满的内圆半径。②当采用硬绝缘安装板时，尺寸“A\为11.79mm（最大值），采用橡胶绝缘安装板时，尺寸“4”为12.65mm（最大值），最小
弹销外形任惠
GB5819.1--86
键模（方形
或网形)
角度任意
所示接胶件仅供参考
图7插针式自由端连接器头部尺寸mm
见连1
GB5819.1-86
圆形键
（接地接触件）
B,或B,是使用合适的
殿小直径标难能规的啮合
插孔式固定连接器头部尺寸
注：①尺寸“E”不取决于可采用的任何凹情的内圆半径。②当采用硬绝缘安装板时，尺寸“A”为11.79mm（最大值）：采用橡胶绝缘安装板时，尺寸“A”为12.65mm（最大值）最小
弹键销的外形任意
GB5819.1-86
建格（方形
角度任意
所示接触件仅供参考
图9插针式固定连接器头部尺寸
锁定机构
GB5819.1-86
电缆夹
（结构任意）
电缆护套
插针式自由端连接器
电缴护承
图11插孔式自由端连接器
电缆夹
（结构任意）
