GB 5813-1986 异形锉 GB5813-1986

标准内容

部分标准内容：

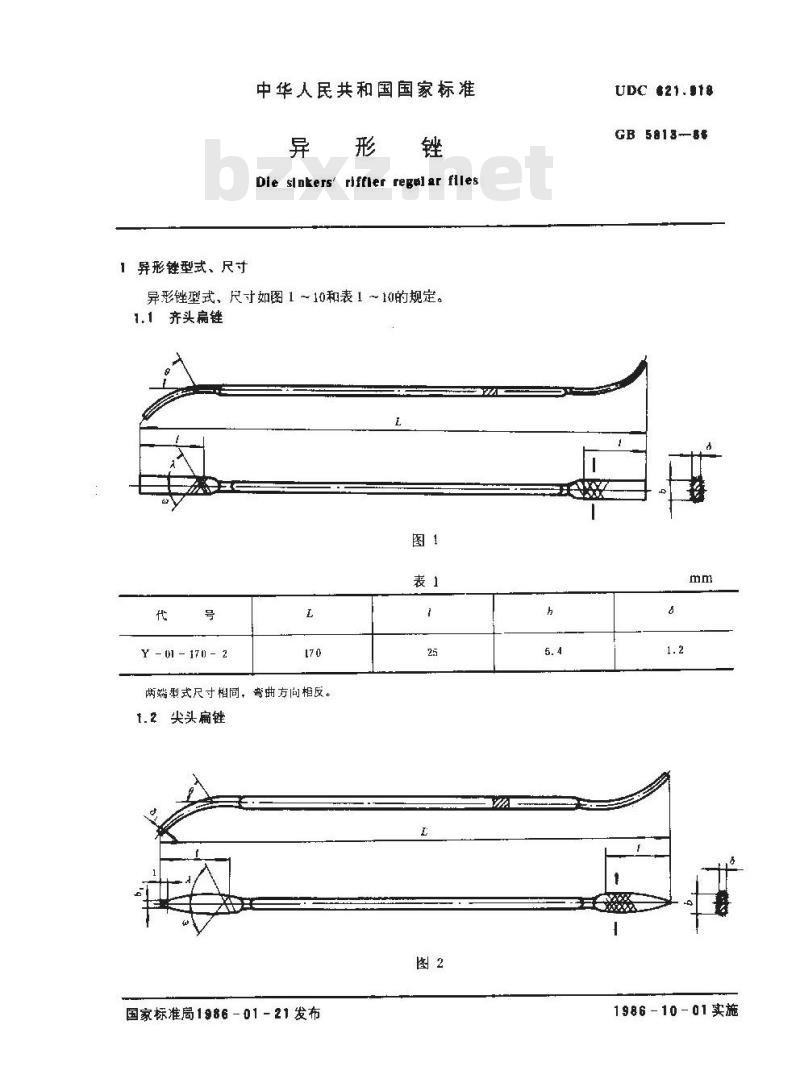

1异形链型式、尺寸
中华人民共和国国家标准
Dle slnkers' riffler regalar flles异形锉型式，尺寸如图1～10和表1～10的规定。1.1齐头扁链
Y - 01 - 170 - 2
两端型式尺寸相同，弯曲方向柜反。1.2尖头扁锉
国家标准局1986-01-21发布
UDC 21.918
GB5813-86
1986-10-01实施
Y-03-170-2

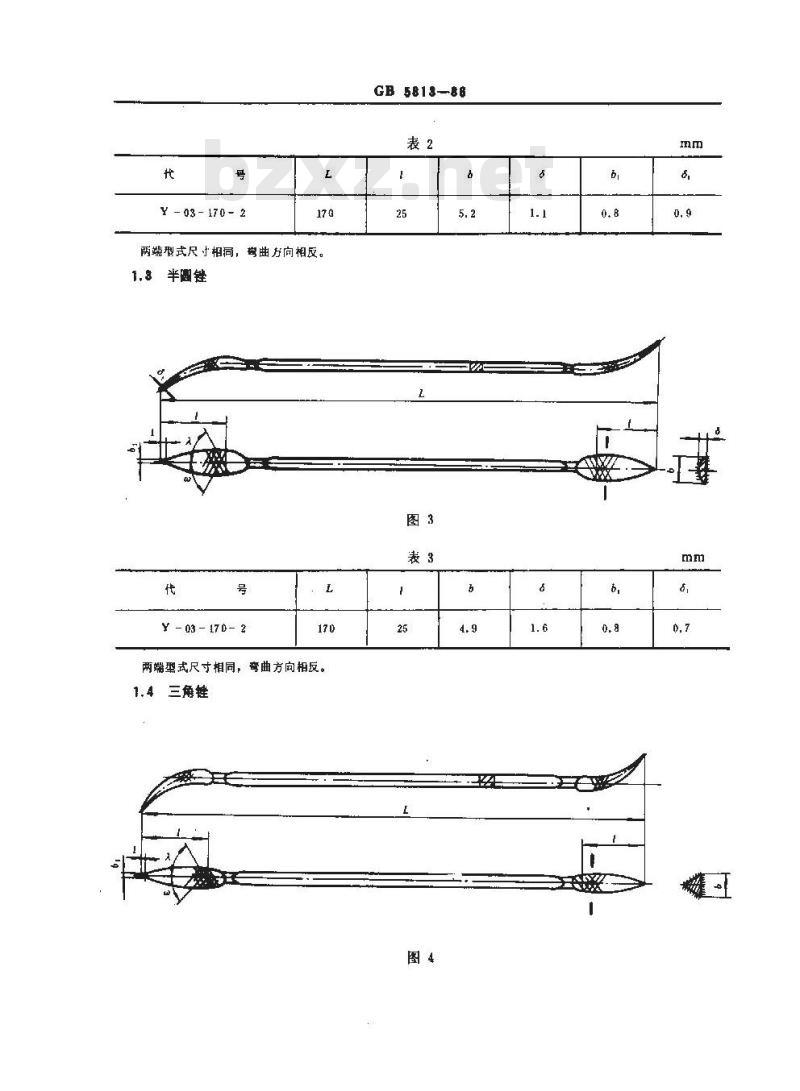

两端型式尺寸相同，驾曲方向相反。1.8半圆链
￥- 03 - 170- 2
两端型式尺寸相同，弯曲方向相反。1.4三角链免费标准bzxz.net
GB 581$86
Y  04 - 170- 2

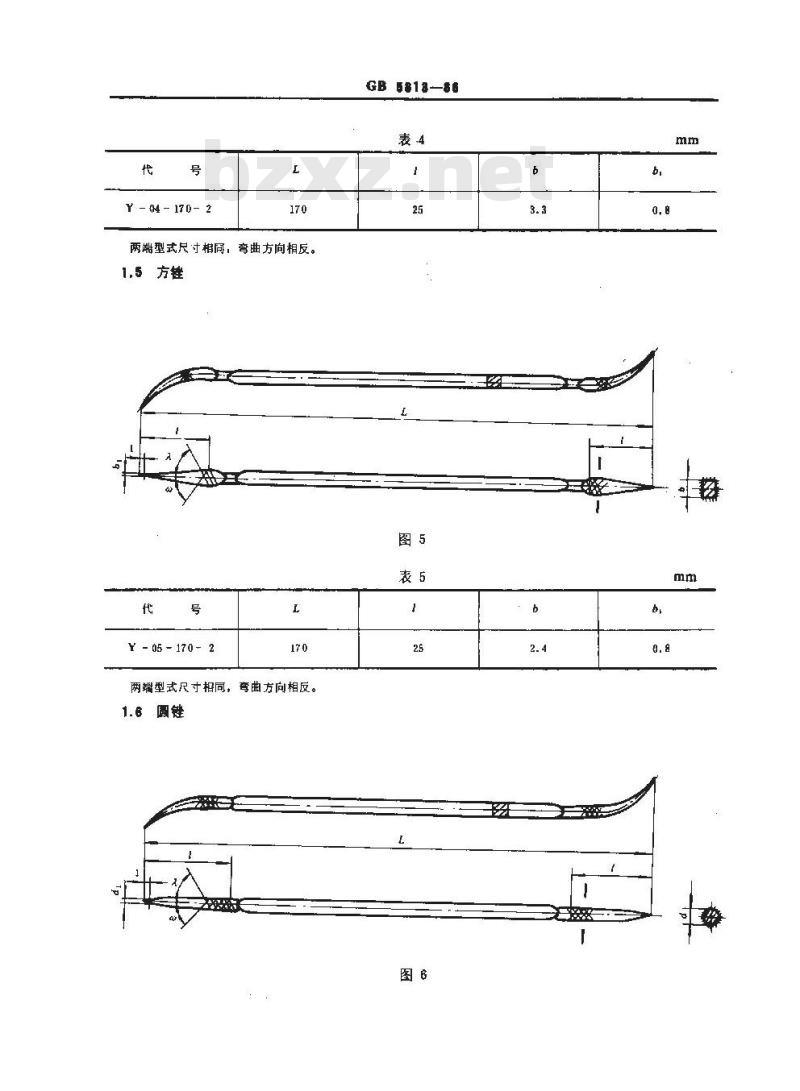

两端型式尺寸相同，弯曲方向相反。1.5方链
Y-05-170-2
两端型式尺寸相同，弯曲方向相反。1.6圆链
GB5813-86
Y 06 - 17 - 2

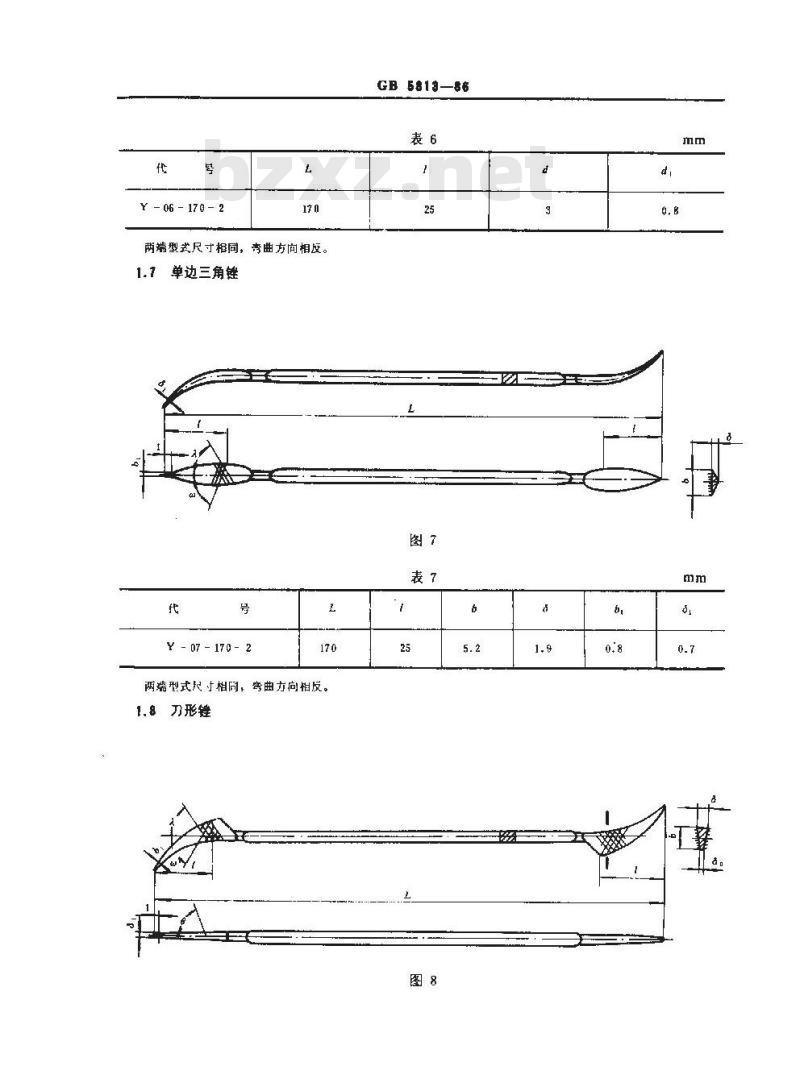

两端型式尺寸相同，弯曲方向相反。1.7单边三角链
Y-07-170-2
两端型式尺寸相同，弯曲方向相反。1.8刀形链
GB 5813—86
Y- 08 - 170 - 2

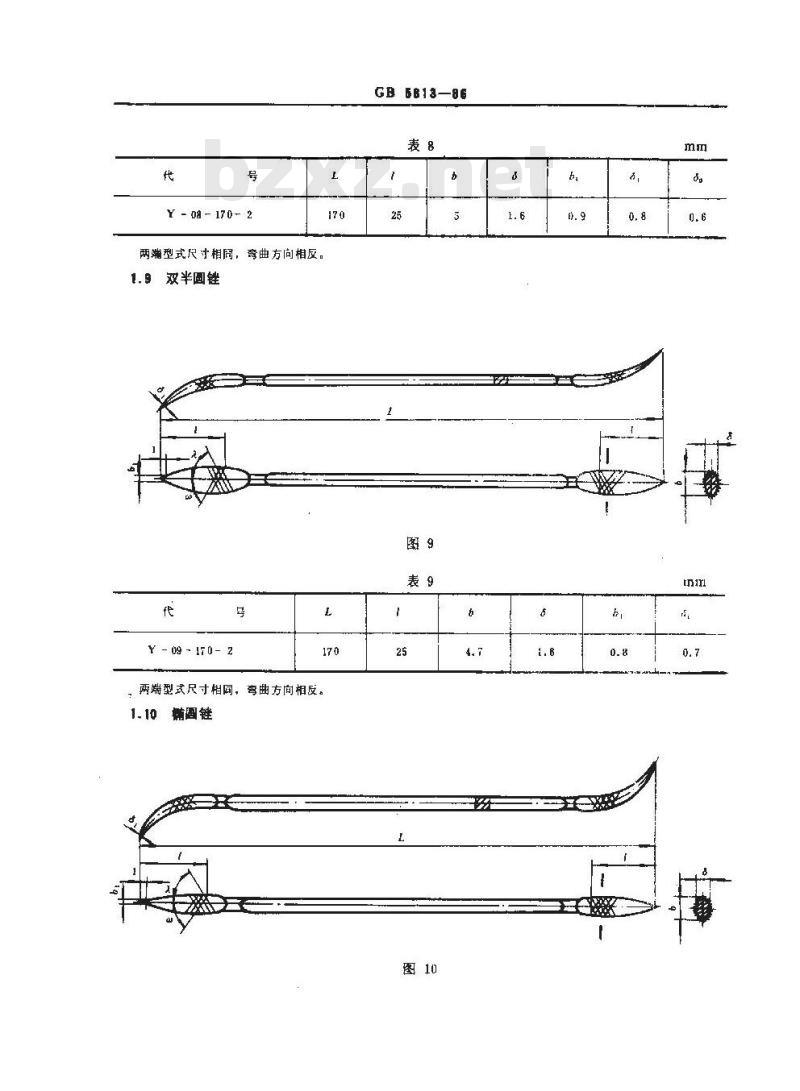

两端型式尺寸相，弯曲方向相反。1.9双半圆链
Y-09-170-2
，两端型式尺寸相同，弯曲方向相反。1.10
瀚圈链
GB 5B13-86
Y-10-170 - 2
两端型式尺寸相同，弯曲方向相反。GB 5113—$6
注，卉头扁锉，规格L=170mm，2号链纹标注示例：Y - 01 - 170 - 2
2公差
尺寸公差规定如下：
L=170±5mm
1=25±5mm
GB 581386
b、d，o，b,、d，、、6大于等于1mm的公差按GB1804—79《公差与配合未注公差尺寸的极限偏差》中的IT16（Js16）级，小于1mm的公差为±0.2mm。链纹参数
锉纹参数按GB5805—86《锉纹参数》规定。技术条件
技术条件按GB5806—86《刀通用技术条件》规定。5试验方法
试验方法按GB5807--86《锉刀试验方法》规定。标志，包装与保管
标志，包装与保管按GB5808一86《锉刀检验规则、包装与标志》规定。附加说明：
本标准由中华人民共和国轻工业部提出，由全国工具五金标准化中心归口。本标谁主要起草人姜致龙、江大林。
