钟表锉
Escapement files
钟表整形链型式、尺寸和公差

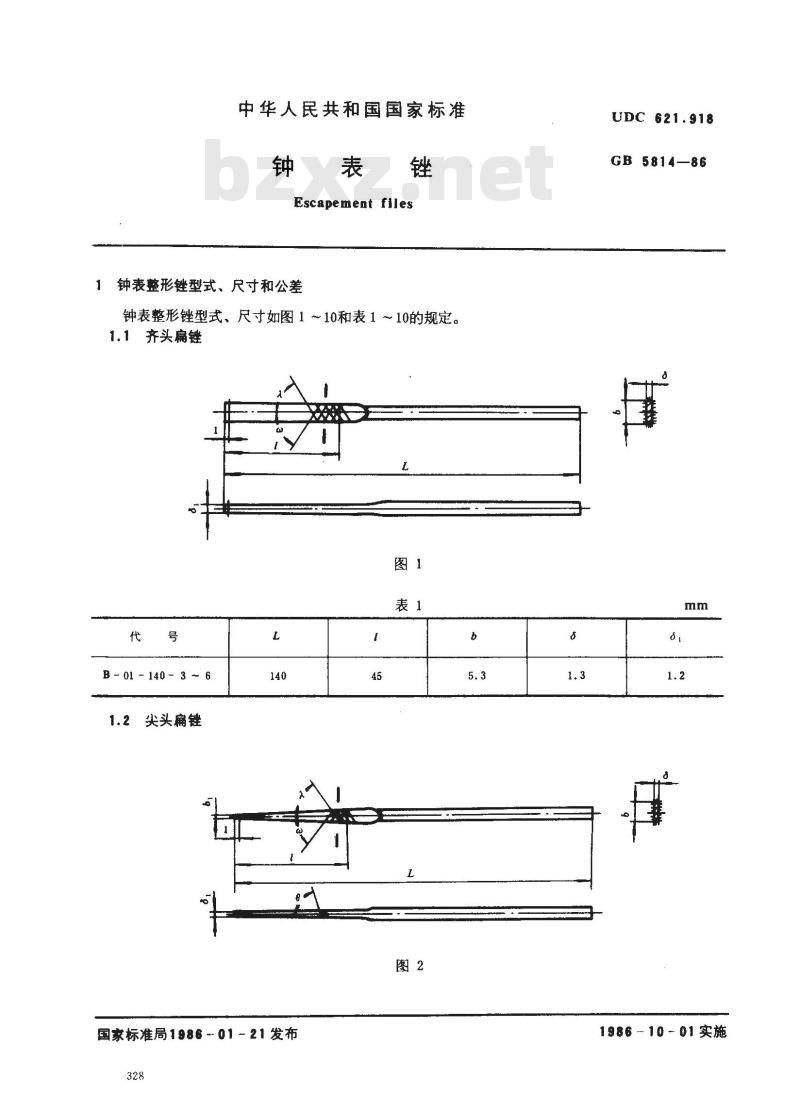

钟表整形锉型式、尺寸如图1～10和表1～10的规定。1.1齐头扁锉
B - 01 -140 - 3 6
1.2尖头扁链
国家标准局1986-01-21发布
UDC 621.918
GB 5814—86
1986-10-01实施

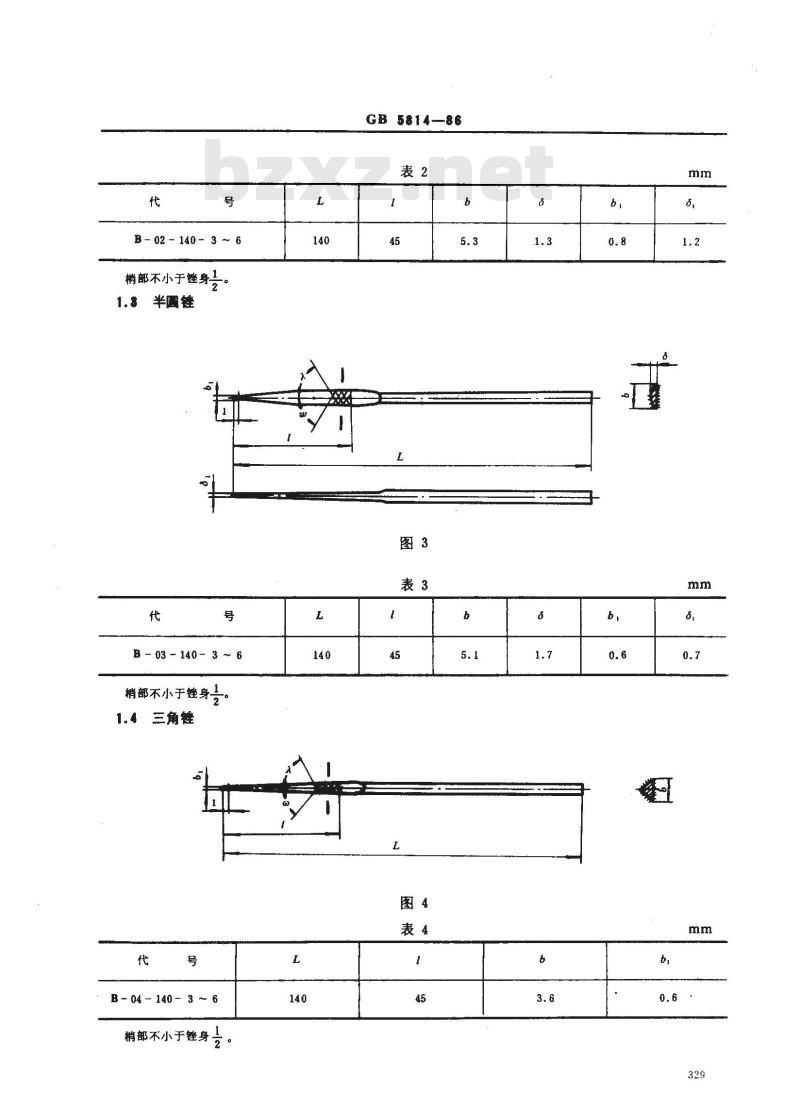

B- 02 - 140 - 3 ~ 6
梢部不小于链身！
1.8半圆锉
B-03-140-3~6
梢部不小于锉身一。
1.4 三角锉
B- 04 - 140 - 3 ~ 6
梢部不小于锉身六
GB 5814--86

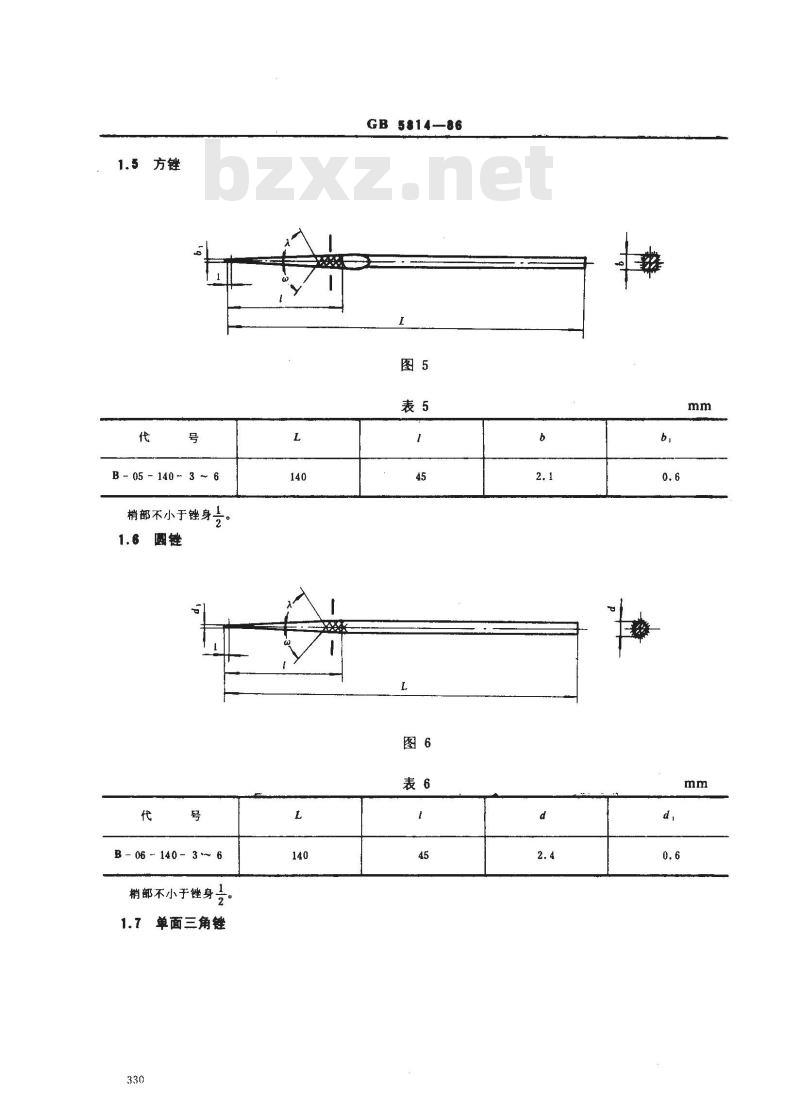

1.5方锉
B - 05 -140 3 6
梢部不小于锉身六
1.6圆锉
B-06 - 140 - 3 -~ 6
梢部不小于锉身一

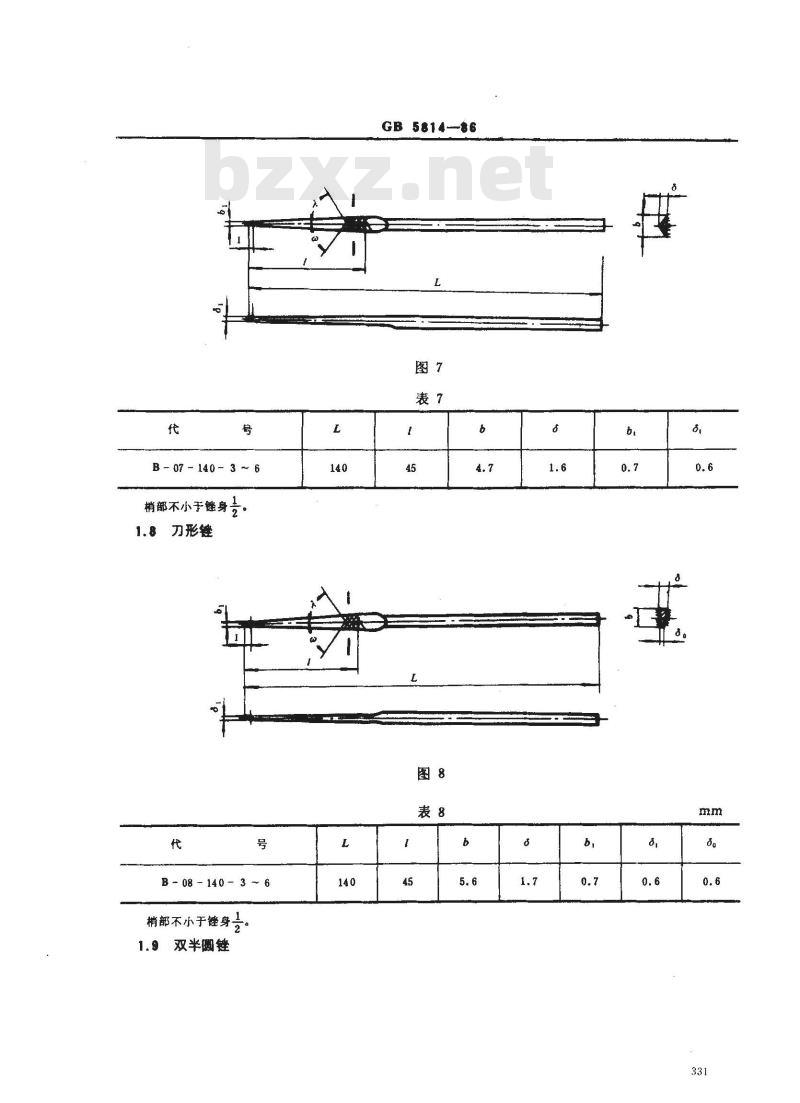

1.7单面三角链
GB 5814—86
B - 07 - 140 - 3 ~ 6
梢部不小于锉身。
刀形链
B -08-140 -3- 6
梢部不小于链身≠，
1.9双半圆链
GB 5814-86
B - 09 - 140 - 3 6
梢部不小于链身一

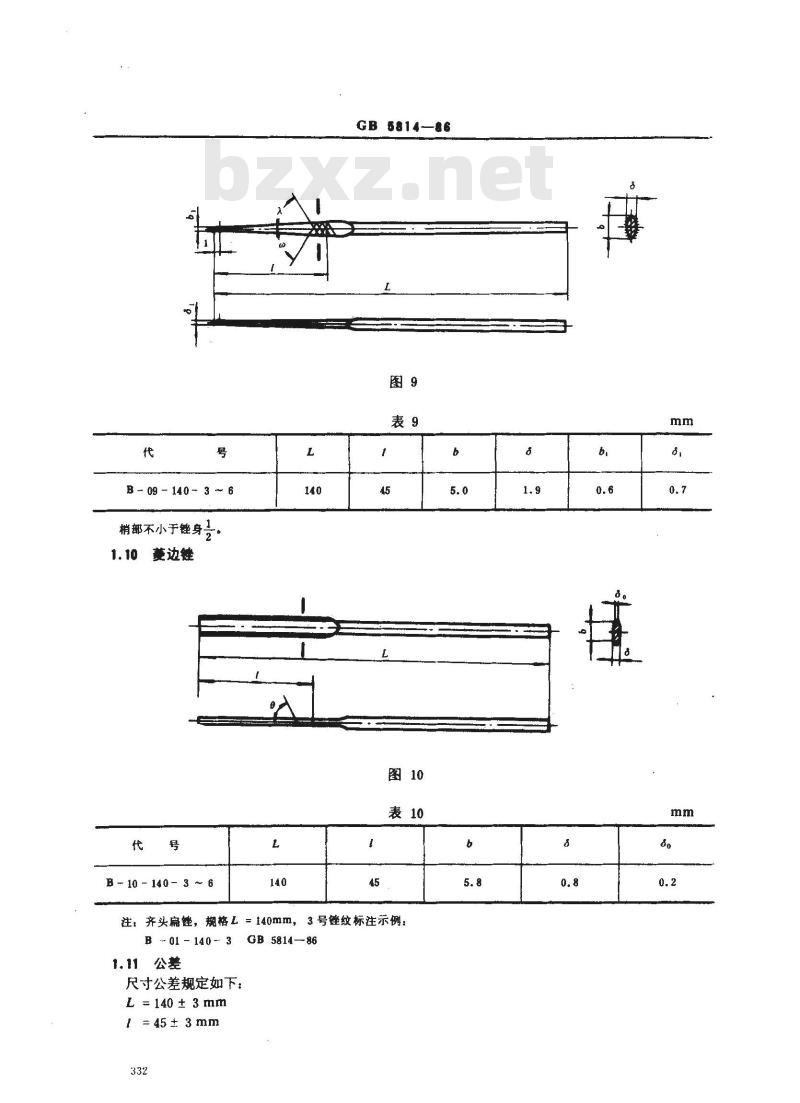

蔓边链
B - 10 - 140 - 3 ~ 6
GB 581486
3号链纹标注示例：
注：齐头扁锉，规格L=140mm，
B - 01 - 140 - 3
GB 5814—86
1.11公差
尺寸公差规定如下：
L=140±3mm
1=45±3mmwww.bzxz.net
GB 5814—86
b、d、、bl、d，、f、。大于等于1mm的公差按GB1804-79《公差与配合的极限偏差》中的IT16（Js16）级，小于1mm的公差为±0.2mm。2特殊钟表链型式、尺寸和公差
特殊钟表锉型式、尺寸如图11～16和表11～16的规定。2.1齐头扁锉
T - 01 - 75 - 3 ~ 6
三角链
未注公差尺寸
T02-75-3~8
梢部不小于锉身兴
2.3方链
T - 03 - 75 - 3 ~ 8
梢部不小于锉身号
2. 4圆链
GB 5814--86
T - 04 - 75 - 3 ~ 8
梢部不小于锉身。
2.5单面三角锉
T - 05 - 75 - 3 ~ 8
梢部不小于锉身兴
2.6刀形链
GB 5814-86
- 06 - 75 - 38
GB 5814—86
梢部不小于锉身。
注：齐头扁锉，规格L=75mm，3号锉纹标注示例：T - 01 - 75 - 3 GB 5814—86
2.7公差
尺寸公差规定如下：
L=75±3mm
1=65±3mm
b、d、5、bl、d,、i、8。大于等于1mm的公差按GB1804--79《公差与配合未注公差尺寸的极限偏差》中的IT16（Js16），小于1mm的公差为±0.2mm。3
链纹参数
锉纹参数按GB5805—86《锉纹参数》规定。4技术条件
技术条件按GB580686《锉刀通用技术条件》规定。试验方法
试验方法按GB5807--86《锉刀试验方法》规定。336
标志、包装与保管
GB 5814-86
标志、包装与保管按GB5808—86《链刀检验规则、包装与标志》规定。附加说明：
本标准由中华人民共和国轻工业部提出，由全国工具五金标准化中心归口。本标准主要起草人江天林、姜致龙。337
