中华人民共和国电子行业军用标准FL5985
BGJ-100-
SJ20468—94
铝波导
低功率旋转关节
Low-power rotating joint of aluminumwaveguide type BGJ-100-
1994-09-30发布
1994-12-01实施
中华人民共和国电子工业部批准中华人民共和国电子行业军用标准BGJ-100-

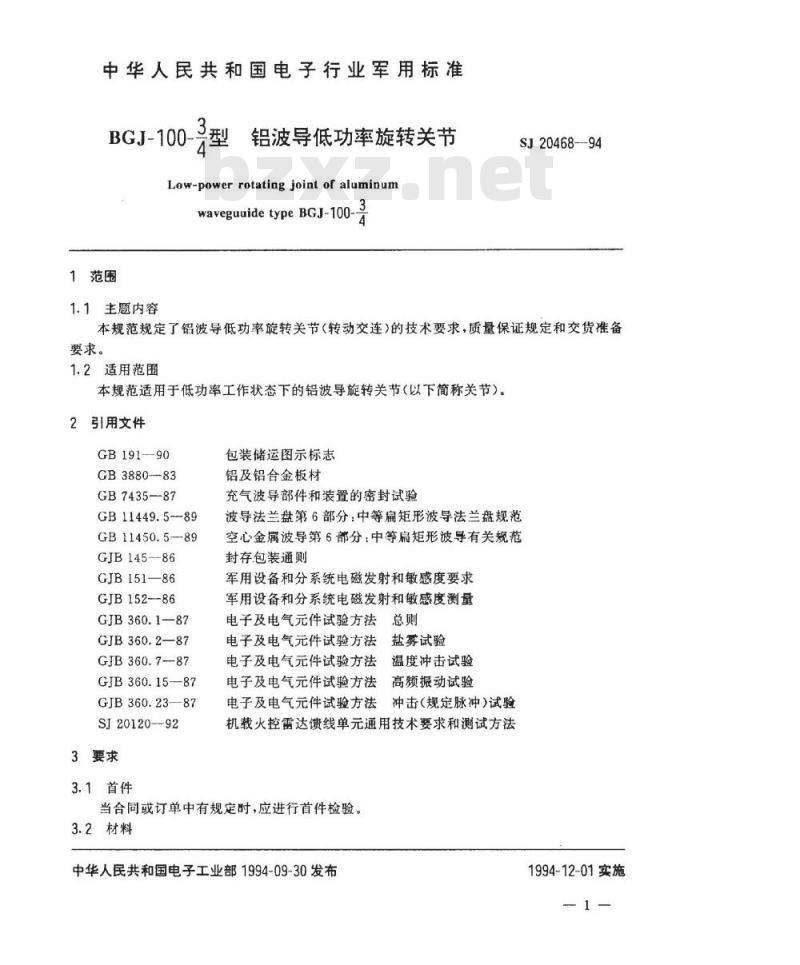

铝波导低功率旋转关节
Low-power rotating joint of aluminumwaveguide type BGJ-100-号
1范围
1.1主题内容
SJ20468-94
本规范规定了铝波导低功率旋转关节（转动交连）的技术要求，质量保证规定和交货准备要求。
1.2适用范围
本规范适用于低功率工作状态下的铝波导旋转关节（以下简称关节）。2引用文件
GB191-—90
GB3880-—83
GB7435--87
GB11449.5---89
GB11450.5--89
GJB145--86
GJB151—86
GJB152—86
GJB360.1—87
GJB360.2—87
GJB360.7-87
GJB360.15—87
GJB360.23—87
SJ20120--92
3要求
3.1首件
包装储运图示标志
铝及铝合金板材免费标准下载网bzxz
充气波导部件和装置的密封试验波导法兰盘第6部分：中等扁矩形波导法兰盘规范空心金属波导第6部分：中等扇矩形波导有关规范封存包装通则
军用设备和分系统电磁发射和敏感度要求军用设备和分系统电磁发射和敏感度测量电子及电气元件试验方法总则
盐雾试验
电子及电气元件试验方法
电子及电气元件试验方法
温度冲击试验
电子及电气元件试验方法
高频振动试验
冲击（规定脉冲）试验
电子及电气元件试验方法
机载火控雷达馈线单元通用技术要求和测试方法当合同或订单中有规定时，应进行首件检验。3.2材料
中华人民共和国电子工业部1994-09-30发布1994-12-01实施
SJ2046894

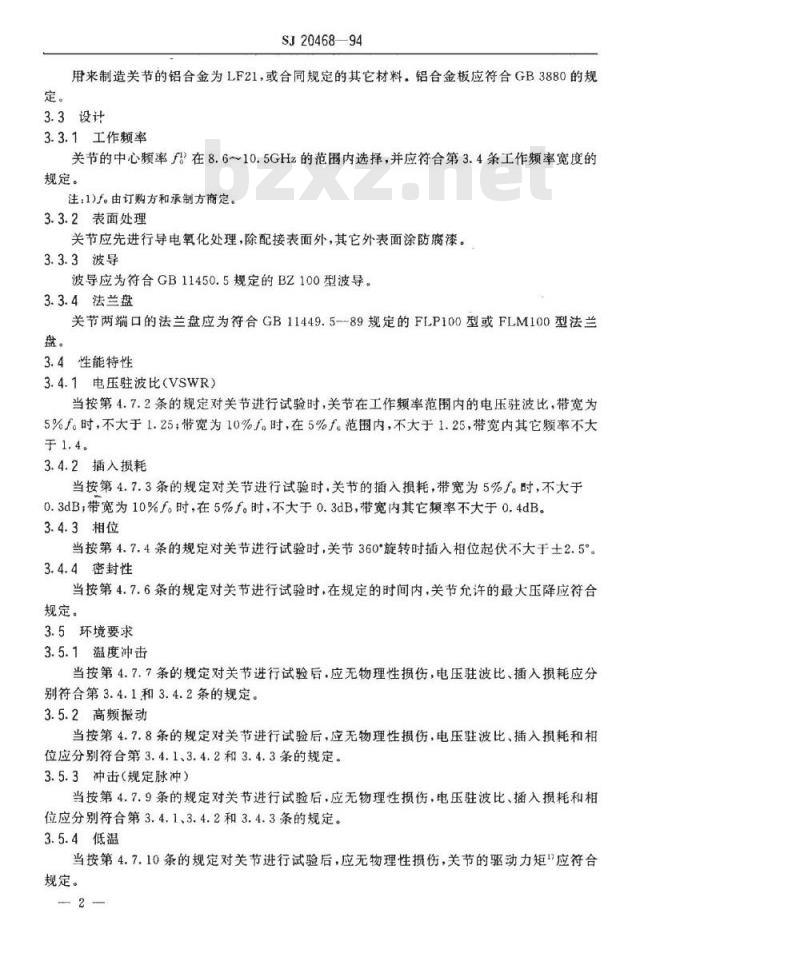

用来制造关节的铝合金为LF21，或合同规定的其它材料。铝合金板应符合GB3880的规3.3设计
3.3.1工作频率
关节的中心频率f在8.6～10.5GHz的范围内选择，并应符合第3.4条工作频率宽度的规定。
注：1)。由订购方和承制方商定。3.3.2表面处理
关节应先进行导电氧化处理，除配接表面外，其它外表面涂防腐漆。3.3.3波导
波导应为符合GB11450.5规定的BZ100型波导。3.3.4法兰盘
关节两端口的法兰盘应为符合GB11449.5-89规定的FLP100型或FLM100型法兰盘。
3.4性能特性
3.4.1电压驻波比(VSWR）
当按第4.7.2条的规定对关节进行试验时，关节在工作频率范围内的电压驻波比，带宽为5%f。时，不大于1.25；带宽为10%/。时，在5%f。范围内，不大于1.25，带宽内其它频率不大于1.4。
3.4.2插入损耗
当按第4.7.3条的规定对关节进行试验时，关节的播入损耗，带宽为5%。时，不大于0.3dB，带宽为10%/。时，在5%f。时，不大于0.3dB，带宽内其它频率不大于0.4dB。3.4.3相位
当按第4.7.4条的规定对关节进行试验时，关节360旋转时插入相位起伏不大于士2.5°3.4.4密封性
当按第4.7.6条的规定对关节进行试验时，在规定的时间内，关节允许的最大压降应符合规定。
3.5环境要求
3.5.1温度冲击
当按第4.7.7条的规定对关节进行试验后.应无物理性损伤，电压驻波比、插入损耗应分别符合第3.4.1和3.4.2条的规定。3.5.2高频振动
当按第4.7.8条的规定对关节进行试验后，应无物理性损伤，电压驻波比、插入损耗和相位应分别符合第3.4.1、3.4.2和3.4.3条的规定。3.5.3冲击（规定脉冲）
当按第4.7.9条的规定对关节进行试验后，应无物理性损伤，电压驻波比、插入损耗和相位应分别符合第3.4.1、3.4.2和3.4.3条的规定。3.5.4低温
当按第4.7.10条的规定对关节进行试验后，应无物理性损伤，关节的驱动力矩1应符合规定。
注：1)驱动力矩由订购方和承制方商定。3.5.5盐雾
SJ20468-94
当按第4.7.12条的规定对关节进行试验后，关节应无破坏性腐蚀现象，任何影响机械性能或电气性能的腐蚀，均应认为是破坏性腐蚀。3.6理化性能
3.61耐磨性
当按第4.7.11条的规定对关节进行试验后，关节的密封性能、电压驻波比、插入损耗和相位分别符合第3.4.4、3.4.1、3.4.2和3.4.3条规定。3.7电磁泄漏
当按第4.7.5条的规定对关节进行试验时，关节的电磁泄涌应符合GJB151中RE02的规定。
3.8尺寸

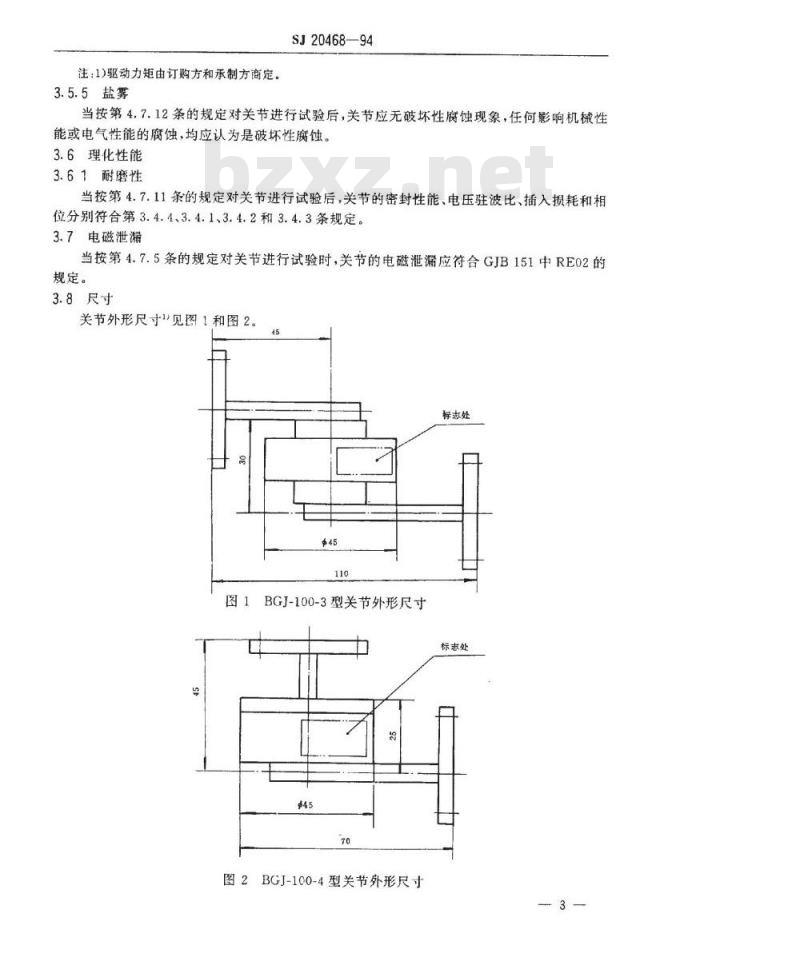

关节外形尺寸1见图1和图2。
标志处
图1BGJ-100-3型关节外形尺寸
标志处
图2BGJ-100-4型关节外形尺寸
SJ20468—94

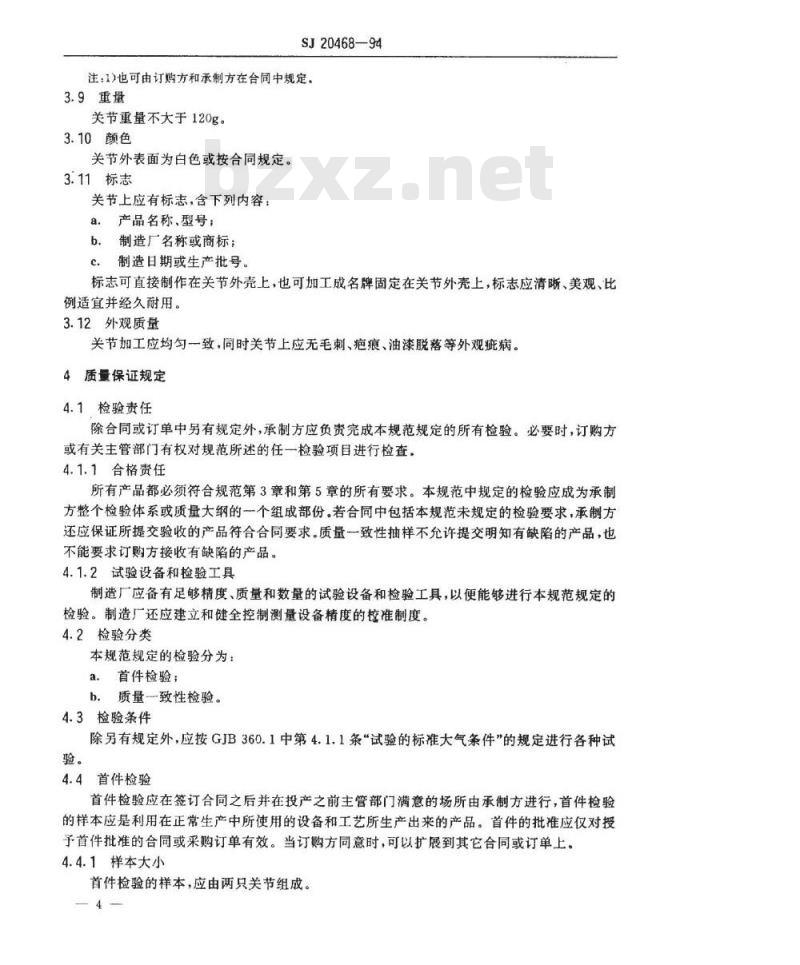

注：1)也可由订购方和承制方在合同中规定。3.9重量
关节重量不大于120g。
3.10颜色
关节外表面为白色或按合同规定。3.11标志
关节上应有标志，含下列内容：a.产品名称、型号：
b.制造厂名称或商标；
c制造日期或生产批号。
标志可直接制作在关节外壳上，也可加工成名牌固定在关节外壳上，标志应清晰、美观、比例适宜并经久耐用。
3.12外观质量
关节加工应均匀一致，同时关节上应无毛刺、疤痕、油漆脱落等外观疵病。4质量保证规定
4.1检验责任
除合同或订单中另有规定外，承制方应负责完成本规范规定的所有检验。必要时，订购方或有关主管部门有权对规范所述的任一检验项目进行检查。4.1.1合格责任
所有产品都必须符合规范第3章和第5章的所有要求。本规范中规定的检验应成为承制方整个检验体系或质量大纲的一个组成部份。若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的产品符合合同要求。质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接收有缺陷的产品。4.1.2试验设备和检验工具
制造厂应备有足够精度、质量和数量的试验设备和检验工具，以便能够进行本规范规定的检验。制造厂还应建立和健全控制测量设备精度的校准制度。4.2检验分类
本规范规定的检验分为：
a.首件检验；
b.质量一致性检验。
4.3检验条件
除另有规定外，应按GJB360.1中第4.1.1条“试验的标准大气条件”的规定进行各种试验。
4.4首件检验
首件检验应在签订合同之后并在投产之前主管部门满意的场所由承制方进行，首件检验的样本应是利用在正常生产中所使用的设备和工艺所生产出来的产品。首件的批准应仅对授予首件批准的合同或采购订单有效。当订购方同意时，可以扩展到其它合同或订单上。4.4.1样本大小
首件检验的样本，应由两只关节组成。—4
4.4.2检验程序
SJ20468—94
样本应经受表1规定的检验，并按所列顺序进行。表1首件检验
检查或试验项目
外观和机械检查
电压驻波比
插入损耗
电磁泄漏
密封性
温度冲击
高频振动
冲击（规定脉冲）
耐磨性
4.4.3失效数
要求条款号
3.3.3.8~3.12
试验方法条款号
首件检验不允许失效，若有一个或一个以上的失效，应是拒绝授予首件批准的理由。4.4.4首件样本的处理
已经经受首件检验的样本，不应按合同交货。4.5质量一致性检验
4.5.1产品交货检验
产品交货检验应由A组检验和B组检验组成。4.5.1.1检验批
个检验批，应由在基本相同的条件下生产出来并于一次提交检验的所有产品组成。4.5.1.2A组检验
A组检验由表2规定的检验项目组成，并按所列顺序进行。表2A组检验
检验项目
外观和机械检查
电压驻波比
插入损耗
电磁泄漏
密封性
4.5.1.2.1
受检样本数量
要求条款号
3.3,3.8~3.12
试验方法条款号
百分之百检验
4.5.1.3B组检验
SJ20468-94
B组检验由表3规定的检验项目组成，并按所列顺序进行。B组检验的样本单位应从已经通过A组检验的检验批中抽取。
表3B组检验
检验项目
温度冲击
高频振动
冲击(规定脉冲）
4.5.1.3.1抽样方案
要求条款号
试验方法条款号
抽样方案GJB179中检查水平S一4的一次正常检查抽样方案，可接收质量水平（AQL）为6.5（百分不合格率）。
4.5.1.3.2拒收批
如果一个检验批被拒收，承制方可以返修该批产品以纠正其缺陷或剔除有缺陷的产品，并重新提交进行复验，重新提交批应采用加严检查进行检验。这种批应与新的批区分开来，并清楚地标明为复验批。
4.5.1.3.3样本单位的处理
已经经受B组检验的关节，只要是合格品，可按合同交货。4.6包装检验
护防包装的检验应符合GJB145第6.2条质量合格检验要求，抽样按第4.5.1.3.1条的规定，检验项目和合格判定准则按第5.1、5.2条的规定。4.7检验方法
4.7.1外观和机械检查
用目测和满足精度要求的量具，对关节进行检验，以确定其设计结构、尺寸、重量、颜色、表面处理和外观质量，标志是否符合相应要求。4.7.2电压驻波比
关节电压驻波比的测试，按SJ20120第5.2.2.5条“标量网络分析仪驻波比测试法”进行，或按第5.2.2.2条“测量线点频法”进行，两种方法均同样有效，并将测试系统图中馈线单元以关节代替。扫频测量，需将关节缓慢旋转一周，找出驻波最大值，予以采样。点频测量，在规定的带宽范围内，均匀选择5个频率点，在360°范围内均匀选择8个角度以上。4.7.3插入损耗
关节插入损耗的测试，按SJ20120第5.2.3.3条“固定短路器功率反射法”进行，或按第5.2.3.5条“标量网络分析仪损耗测试法”进行，两种方法均同样有效，并将测试系统图中馈线单元以关节代替.扫频测量，需将关节缓慢旋转一周，找出损耗最大值，予以采样点频测量在规定的带宽范围内，均匀选择5个频率点，在360°范围内应均匀选择8个角度以上。4.7.4相位
关节相位的测试，按SJ20120第5.2.4.2条“失量网络分析仪测相法”进行，并将测试系统图中馈线单元以关节代替。测量时，将关节缓慢旋转一周，测出相位变化量。6
4.7.5电磁泄漏
SJ20468—94
关节的电磁泄漏按GJB152中规定的测量方法进行，关节的电磁泄漏量应符合GJB151中RE02的量级规定。
4.7.6密封性
关节的密封试验，按GB7435第3条“试验方法A：压降测量法（定量试验）\进行，并规定下列细则：
试验表压-—142kPa；
试验持续时间——4h；
最大允许压降——20kPa。
4.7.7温度冲击
关节的温度冲击试验按GJB360.7的规定进行，并规定下列细则：安装方法一一按4.2条试验样品的安装：a.
实验条件A；
最后检测项目电压驻波比，插入损耗。4.7.8高频振动
关节的高频振动试验按GJB360.15的规定进行，并规定下列细则：a.
安装方法一采用安装架、关节两端固定；试验条件代号B：
最后检测项目一一电压驻波比，插入损耗和相位。4.7.9冲击（规定脉冲）
关节的冲击（规定脉冲）试验按GJB360.23的规定进行，并规定下列细则：试验条件—A；
b．安装方法—采用安装架、关节两端固定；c.
最后检测项目
4.7.10低温
电压驻波比，插入损耗和相位。关节的低温试验在低温箱内进行，将关节冷却到一55℃，保持温度2小时，取出试验箱后，5分钟内进行测试，驱动力矩应符合3.5.4条的规定。4.7.11耐磨性
关节的耐磨性试验应按每分钟6圈的速率，将关节旋转10°圈后，按4.7.6条的规定进行密封试验，试验表压最大允许压降30kPa，按4.7.2条的规定测量电压驻波比，按4.7.3条的规定测量插入损耗，按4.7.4条的规定测量相位。4.7.12盐雾
关节盐雾试验按GJB360.2的规定进行，试验时将关节输入出口予以封盖，并规定下列细则：
试验样品的放置一按正常方式；b.试验等级代号——B；
最后检测目检是否有腐蚀。
5交货准备
5.1封存和包装
5.1.1清洗和干燥
SJ20468-94
用纯度为99%的乙醇对关节进行清洗，然后按GJB145中方法G一1或G5进行干燥处理。
5.1.2单元包装
将清洗干燥处理后的关节，按GJB145中方法I进行单独地单元包装和衬垫，以保证符合GJB145的相应要求。单元包装的容器可为纸盒或泡沫塑料盒，包装盒应装有产品合格证，合格证上应标明：
a.名称、型号；
b.出厂批号；
c.制造厂质检部门印章；
d.包装日期。
5.2装箱
将作好单元包装的关节，装入木箱或纤维板运输箱内，箱内应具有防潮和防震内衬材料衬垫，并将关节包装盒适当固定，以防搬运期间发生晃动：在运输箱盖下应放有用塑料袋封装的装箱单，其上应标明：
名称、型号：
制造厂名称或商标；
装箱数量；
d.装箱日期；
e.装箱人员的印章或代号。
5.3运输和贮存
5.3.1运输
装好箱的关节，在具有避免雨雪淋袭和机械撞击措施的情况下可以利用任何运输工具运输。
5.3.2贮存
关节应贮存在温度为-20~45℃，相对湿度不大于80%，周围无酸性、碱性或其它有害气体的库房中。
5.4标志
包装箱外表面应有下列标志：
a.名称、型号；
制造厂名称或商标；
出广年月：
按GB191的规定在箱壁打上“小心轻放”、“怕湿”的字样。6说明事项
6.1预定用途
本规范规定的关节，预定作为3cm机载火控雷达馈线系统中的旋转连接元件，用来传输微波低功率信号，也可用于其它雷达或电子设备。6.2订晃文件内容：
合同或订单中应载明下列内容：8
本规范的名称、编号；
SJ20468-94
关节的中心工作频度。和带宽，以及低温试验后的驱动力矩；b.
法兰盘型式；
规范中未作规定的其它要求，如制造材料，外表颜色等。附加说明：
本规范由中国电子技术标准化研究所归口。本规范由电子工业部南京电子技术研究所起草。本规范主要起草人：徐敏华、王剑宾、胡双扣。计划项目代号：B12030。
