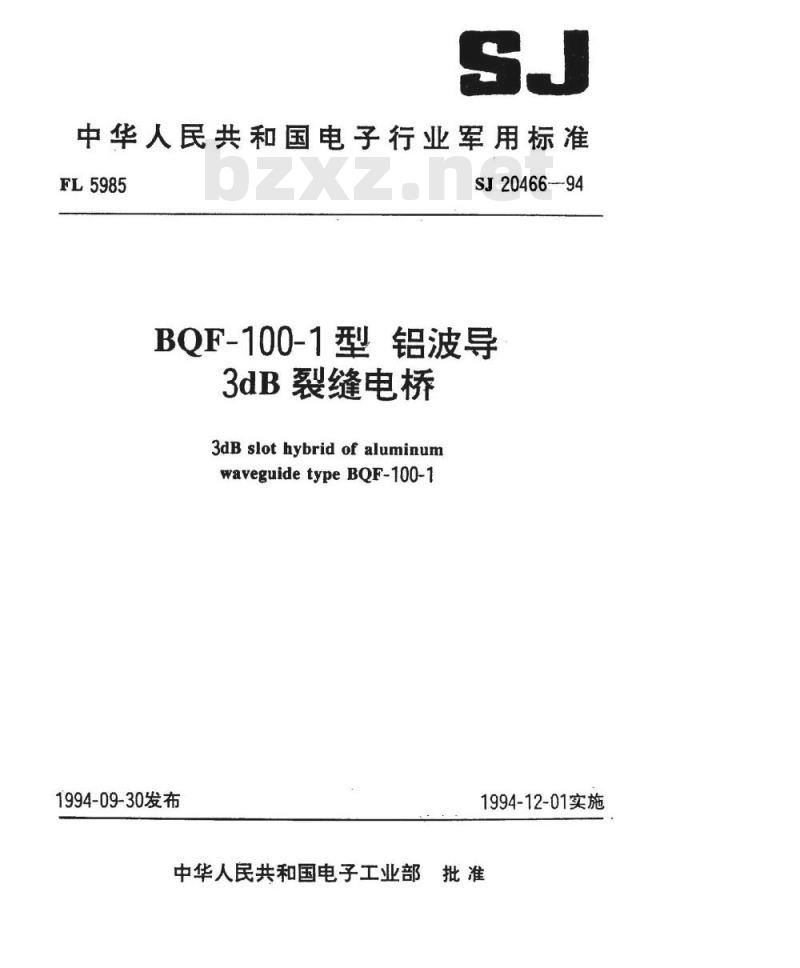

中华人民共和国电子行业军用标准FL5985
SJ20466-94
BQF-100-1型铝波导
3dB裂缝电桥
3dBslothybridofaluminum
waveguidetypeBQF-100-1
1994-09-30发布
1994-12-01实施

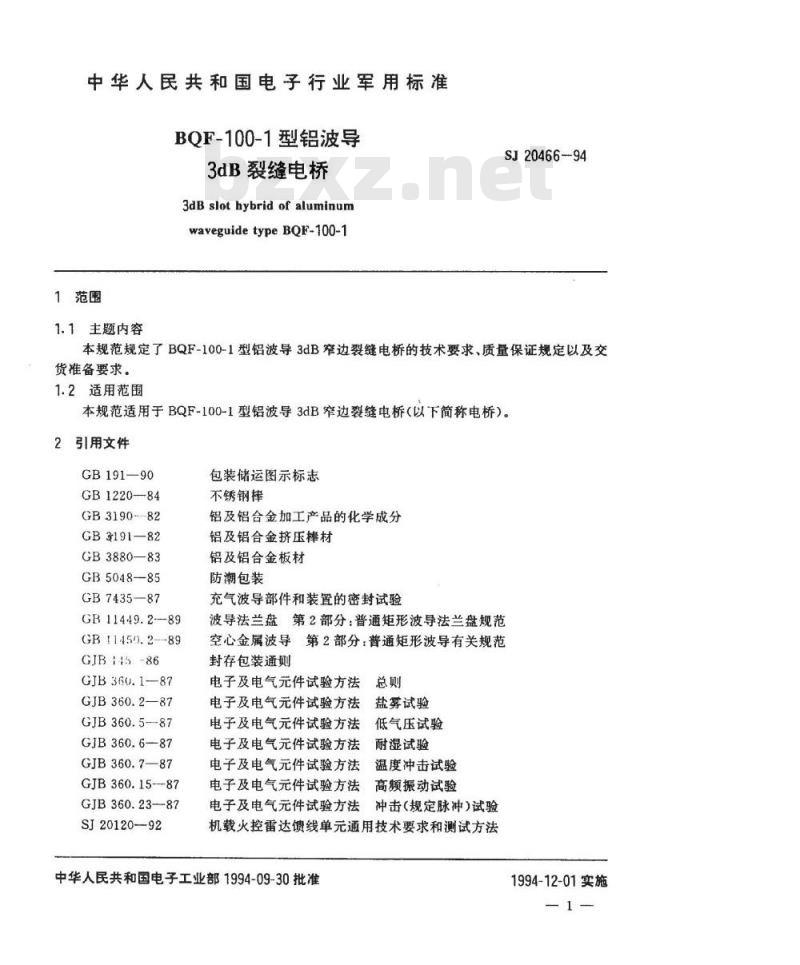

中华人民共和国电子工业部批准中华人民共和国电子行业军用标准BQF-100-1型铝波导
3dB裂缝电桥
3dBslothybrid of aluminum
waveguide type BQF-100-1
1范围
1.1主题内容
SJ20466--94
本规范规定了BQF-100-1型铝波导3dB窄边裂缝电桥的技术要求、质量保证规定以及交货准备要求。
1.2适用范围
本规范适用于BQF-100-1型铝波导3dB窄边裂缝电桥(以下简称电桥)。2引用文件
GB191—90
GB1220—84
GB3190-82
GB3191-82
GB3880—83
GB5048-85
GB7435-87
GR11449.2--89
GB11450.2--89
GJB145-86
GJB360.1—87
GJB 360.2—87
GJB360.5--87
GJB360.6-87
GJB360.7—87
GJB360.15--87
GJB360.2387
SJ20120-92
包装储运图示标志
不锈钢棒
铝及铝合金加工产品的化学成分铝及铝合金挤压棒材
铝及铝合金板材
防潮包装
充气波导部件和装置的密封试验波导法兰盘第2部分:普通矩形波导法兰盘规范空心金属波导第2部分:普通矩形波导有关规范封存包装通则
电子及电气元件试验方法
电子及电气元件试验方法
电子及电气元件试验方法
盐募试验
低气压试验
电子及电气元件试验方法
耐湿试验
电子及电气元件试验方法
电子及电气元件试验方法
电子及电气元件试验方法
温度冲击试验
高频振动试验
冲击(规定脉冲)试验
机载火控雷达馈线单元通用技术要求和测试方法中华人民共和国电子工业部1994-09-30批准1994-12-01实施

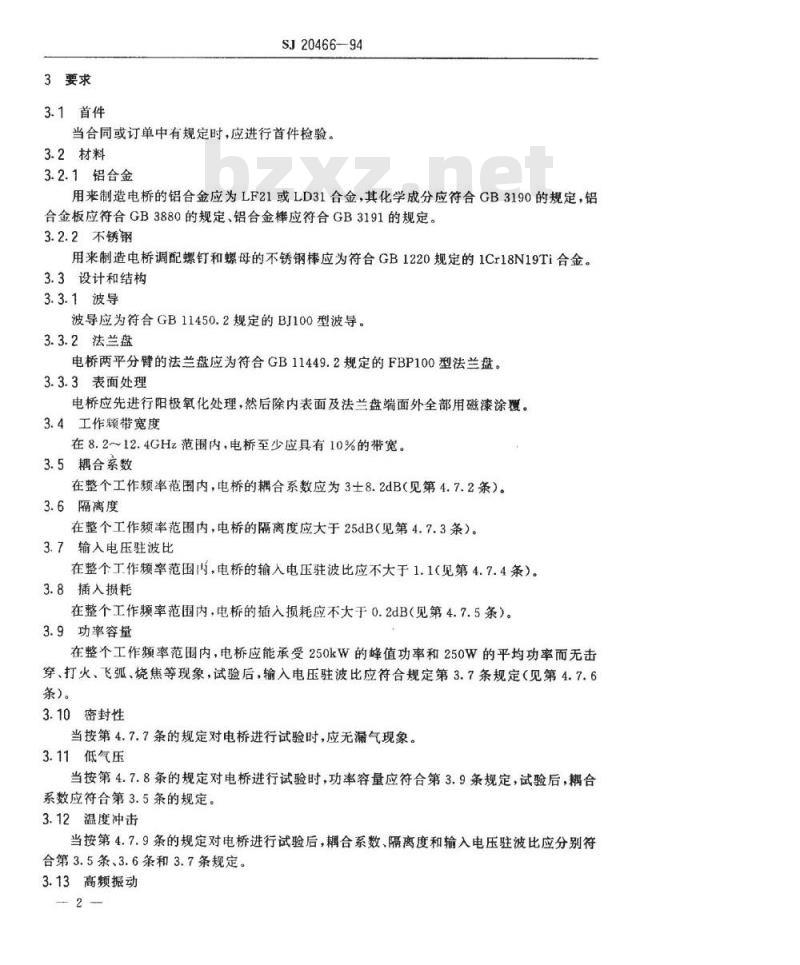

3要求
3.1首件
SJ20466-94
当合同或订单中有规定时,应进行首件检验。3.2材料
3.2.1铝合金
用来制造电桥的铝合金应为LF21或LD31合金,其化学成分应符合GB3190的规定,铝合金板应符合GB3880的规定、铝合金棒应符合GB3191的规定。3.2.2不锈钢
用来制造电桥调配螺钉和螺母的不锈钢棒应为符合GB1220规定的1Cr18N19Ti合金。3.3设计和结构
3.3.1波导
波导应为符合GB11450.2规定的BJ100型波导。3.3.2法兰盘
电桥两平分臂的法兰盘应为符合GB11449.2规定的FBP100型法兰盘。3.3.3表面处理
电桥应先进行阳极氧化处理,然后除内表面及法兰盘端面外全部用磁漆涂覆。3.4工作频带宽度
在8.2~12.4GHz范围内,电桥至少应具有10%的带宽。3.5耦合系数
在整个工作频率范围内,电桥的耦合系数应为3士8.2dB(见第4.7.2条)。3.6隔离度
在整个工作频率范围内,电桥的隔离度应大于25dB(见第4.7.3条)。3.7输入电压驻波比
在整个工作频率范围内,电桥的输入电压驻波比应不大于1.1(见第4.7.4条)。3.8插入损耗
在整个工作频率范围内,电桥的插入损耗应不大于0.2dB(见第4.7.5条)。3.9功率容量
在整个工作频率范围内,电桥应能承受250kW的峰值功率和250W的平均功率而无击穿、打火、飞弧、烧焦等现象,试验后,输入电压驻波比应符合规定第3.7条规定(见第4.7.6条)。
3.10密封性
当按第4.7.7条的规定对电桥进行试验时,应无漏气现象。3.11低气压
当按第4.7.8条的规定对电桥进行试验时,功率容量应符合第3.9条规定,试验后,耦合系数应符合第3.5条的规定。
3.12温度冲击
当按第4.7.9条的规定对电桥进行试验后,耦合系数、隔离度和输入电压驻波比应分别符合第3.5条、3.6条和3.7条规定。3.13高频振动
SJ20466—94
当按第4.7.10条的规定对电桥进行试验后,应无机械损伤,耦合系数和输入电压驻波比应分别符合第3.5条和3.7条的规定。3.14冲击(规定脉冲)
当按第4.7.11条的规定对电桥进行试验后,应无机械损伤,耦合系数和输入电压驻波比应分别符合第3.5条和3.7条的规定。3.15耐湿
当按第4.7.12条的规定对电桥进行试验后,应无破坏性腐蚀现象,耦合系数、隔离度、输入电压驻波比和插入损耗应分别符合第3.5条、3.6条、3.7条和3.8条规定。任何影响机械性能、电气性能或外观的腐蚀,均应认为是破坏性腐蚀。3.16盐雾
当按第4.7.13条的规定对电桥进行试验后,应无破坏性腐蚀现象,耦合系数、隔离度、输入电压驻波比和插入损耗应符合第3.5条、3.6条、3.7条和3.8条规定。任何影响机械性能、电气性能或外观的腐蚀,均应认为是破坏性腐蚀。3.17尺寸

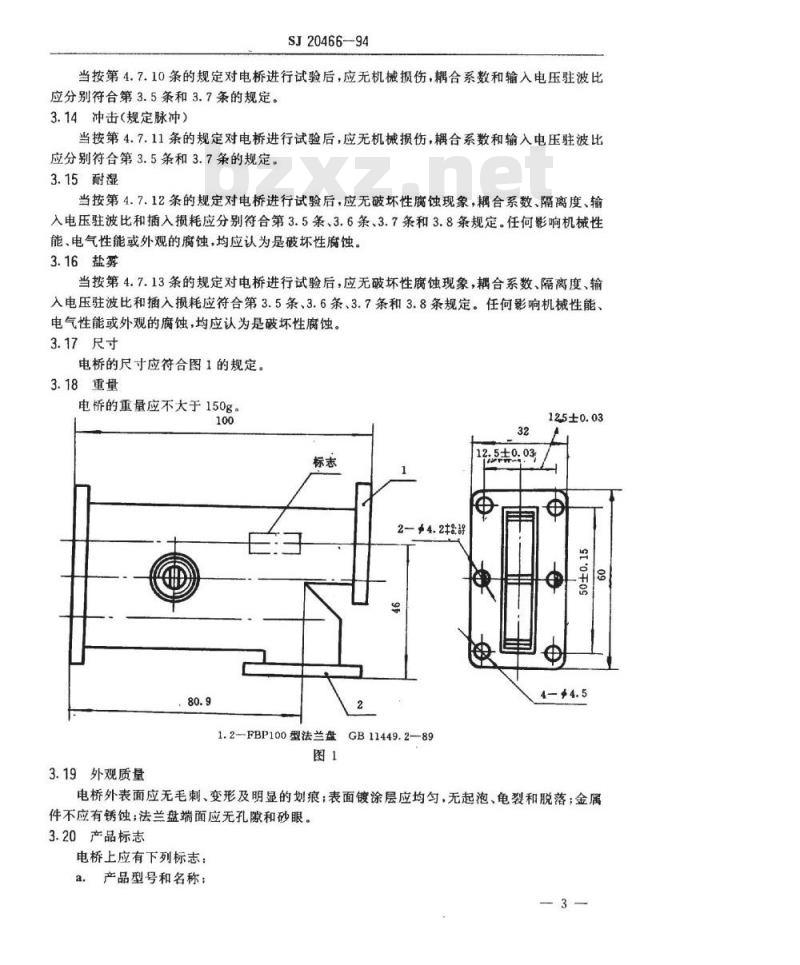

电桥的尺寸应符合图1的规定。
3.18重量
电桥的重量应不大于150g。
2-4.2+8:9
1.2-FBP100型法兰盘GB11449.2-89图1
3.19外观质量
12.5±0.03
125±0.03
SI0F0S
电桥外表面应无毛刺、变形及明显的划痕:表面镀涂层应均匀,无起泡、龟裂和脱落;金属件不应有锈蚀;法兰盘端面应无孔隙和砂眼。3.20产品标志
电桥上应有下列标志:
a.产品型号和名称:
b.制造厂名称或商标;

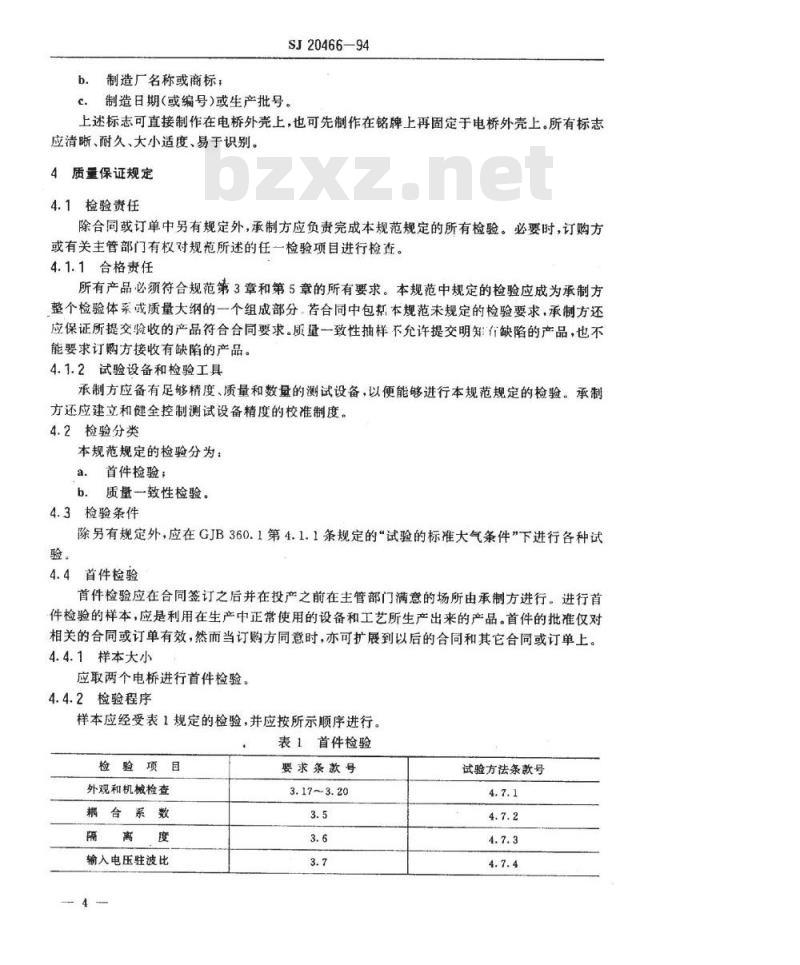

SJ20466—94
c:制造日期(或编号)或生产批号。上述标志可直接制作在电桥外壳上,也可先制作在铭牌上再固定于电桥外壳上。所有标志应清晰、耐久、大小适度、易于识别。4质量保证规定
4.1检验责任
除合同载订单中另有规定外,承制方应负责完成本规范规定的所有检验。必要时,订购方或有关主管部门有权对规范所述的任一检验项目进行检查。4.1.1合格责任
所有产品必须符合规范第3章和第5章的所有要求。本规范中规定的检验应成为承制方整个检验体系或质量大纳的一个组成部分.若合同中包帮本规范未规定的检验要求,承制方还应保证所提交验收的产品符合合同要求。质量一致性抽样不允许提交明知个缺陷的产品,也不能要求订购方接收有缺陷的产品。4.1.2试验设备和检验工具
承制方应备有足够精度、质量和数量的测试设备,以便能够进行本规范规定的检验。承制方还应建立和健全控制测试设备精度的校准制度。4.2检验分类
本规范规定的检验分为:
a.首件检验;
b.质量一致性检验。
4.3检验条件
除另有规定外,应在GJB360.1第4.1.1条规定的“试验的标准大气条件”下进行各种试验。
4.4首件检验
首件检验应在合同签订之后并在投产之前在主管部门满意的场所由承制方进行。进行首件检验的样本,应是利用在生产中正常使用的设备和工艺所生产出来的产品。首件的批准仅对相关的合同或订单有效,然而当订购方同意时,亦可扩展到以后的合同和其它合同或订单上。4.4.1样本大小
应取两个电桥进行首件检验。
4.4.2检验程序
样本应经受表1规定的检验,并应按所示顺序进行。表1、首件检验
检验项目
外观和机械检查bzxZ.net
耦合系数
输入电压驻波比
要求条款号
3.17~3.20
试验方法条款号
检验项目
温度冲击
高频振动
冲击(规定脉冲)
4.4.3失效数
SJ20466-94
续表1
要求条款号
试验方法条款号
首件检验不允许失效,一个或一个以上的失效,则不能予以首件批准。4.4.4首件样本单位的处理
已经经受首件检验的样本单位,不应按任何合同或订单交货。4.5质量一致性检验
4.5.1产品交货检验
产品交货检验应由A组和B组检验组成。4.5.1.1检验批
一个检验批应由在基本相同的条件下生产出来并于一次提交检验的所有产品所组成。4.5.1.2A组检验
A组检验应由表2规定的检验项目组成,并应按所示顺序进行。表2A组检验
检验项目
外观和机械检查
耦合系数
隔离度
输入电压驻波比
插入损耗
密封性
4.5.1.2.1受检样本数量
百分之百检验。
4.5.1.3B组检验
要求条款号
3.17~3.20
试验方法条款号
B组检验由表3规定的检验项目组成,并应按所示顺序进行。B组检验的样本单位,应从已经通过A检验的检验批中抽取。5
检验项目
低气压
温度冲击
高频振动
冲击(规定脉冲)
4.5.1.3.1抽样方案
SJ20466-94
表3B组检验
要求条款号
试验方法条款号
抽样方案按GIB179中检查水平S一4的一次正常检查抽样方案,可接收质量水平(AQL)为6.5(百分不合格率)。4.5.1.3.2拒收批
如果一个检验批被拒收,承制方可以返修该批产品以纠正其缺陷或剔除有缺陷的产品,并重新提交进行复验。重新提交批应采用加严检查进行检验。这种批应与新的批区分开来,并清楚地标明为复验批。
4.5.1.3.3样本单位的处理
如果该检验批已被接收,并且其样本单位的电气性能仍然符合规定要求,则已经通过全部B组检验的样本单位可以按合同或订单交货。4.6包装检验
防护包装的检验应符合GJB145第6.2条质量合格检验要求,抽样应符合第4.5.1.3.1条的规定,检验项目和判定规则按第5.1条、第5.2条和第5.4条规定。4.7检验方法
4.7.1外观和机械检查
用目测法和满足精度要求的量具,对电桥进行检查和测量,以确定其尺寸、重量、外观质量和产品标志等是否符合相应要求。4.7.2耦合系数
电桥的耦合系数可采用SJ20120第5.2.3条“插入损耗测试”中规定的五种方法中的任一种方法测试,各种方法均同样有效。测试时,应采用下列细则:将SJ20120中的被测馈线单元换为被测电桥;a.
两平分臂分别测试,在对-平分臂测试时,另一平分臂及隔离臂接匹配负载;b.
应在整个工作频率范围内测试;c
d。按上述方法测得的结果即为被测电桥的耦合系数。4.7.3隔离度
电桥的隔离度可采用SJ20120第5.2.3条“插入损耗测试”中规定的五种方法中的任一种方法测试,各种方法均同样有效。测试时,应采用下列细则:a.
将SJ20120中的被测馈线单元换为被测电桥;信号由输入端输入,两平分臂接匹配负载;应在整个工作频带范围内测试;c.
d。从隔离臂测得的插入损耗即为被测电桥的隔离度。4.7.4输入电压驻波比
电桥的输入电压驻波比可采用SJ20120第5.2.2条中规定的六种方法中的任一种方法6
SJ20466—94
测试,各种方法均同样有效。测试时,应采用下列细则:除输入端口外,其余三个端口均接匹配负载;a.
b.应在整个工作频率范围内测试;c.以任一端口作为输入端重复进行测试。4.7.5插入损耗
电桥的插入损耗可采用SJ20120中5.2.3条中规定的五种方法中的任一种方法测试,各种方法均同样有效。测试时,应采用下列细则:将SJ20120中的被测馈线单元换为被测电桥;a.
两平分臂分别测试,在对一平分臂测试时,另一平分臂及隔离臂接匹配负载;b.
应在整个工作频率范围内测试;c.
将按上述方法对两平分臂分别测得的损耗值换算为该臂的功率,分别记为P,和P4,d.
再按公式(1)计算插入损耗。
L=10lgP,+P
式中:L电桥的插入损耗,dB;
P电桥输入端(不包括附加连接波导的插入损耗)功率。4.7.6功率容量
...(1)
将被测电桥的两平分臂接分支波导,然后各接一高功率负载,隔离臂接中功率负载;在任一频率点上对被测电桥施加250kW的峰值功率和250W的平均功率。功率的施加,就在产品达到热平衡后保持15min;当产品的温度在5min时间内的变化不超过5时则认为已达到了热平衡。试验期间,观察被测电桥有无击穿、打火、飞弧、烧焦等现象:试验后,检测输入电压驻波比。
4.7.7密封性
应按GB7435第5章的规定进行试验,试验气压为142kPa,试验液体为自来水。4.7.8低气压
应按GJB360.5的规定进行试验,并采用下列细则:样品的安装一一电桥的各法兰盘应密封安装;a.
试验条件一一试验压力等级代号J,试验时间1h;中间检测项目—功率容量;
最后检验测项目耦合系数。
4.7.9温度冲击
应按GJB360.7的规定进行试验,并采用下列细则:a.
试验条件—D
最后检测项目耦合系数、隔离度和输入电压驻波比。4.7.10高频振动
应按GJB360.15的规定进行试验,并采用下列细则:a.
样品的安装一靠法兰盘刚性地安装;b.
试验条件-B;
最后检测项目一外观质量、耦合系数和输入电压驻波比。c.
4.7.11冲击(规定脉冲)
SJ20466--94
应按GB360.23的规定进行试验,并采用下列细则:a.样品的安装靠法兰盘刚性地安装;b.试验条件A;
c,最后检测项目一外观质量、耦合系数和输入电压驻波比。4.7.12耐湿
应按GJB360.6的规定进行试验,最后检测项目为外观质量、耦合系数、隔离度、输入电压驻波比和插入损耗。
4.7.13盐雾
应按GJB360.2的规定进行试验,并采用下列细则:样品的安装一一将各法兰盘密封;a.
b.试验条件一一试验等级代号B;c.
最后检测项目一一外观质量、隔离度、输入电压驻波比和插入损耗。4.7.14包装检验方法
用目测法检查电桥的封存和包装、装箱和标志。5交货准备
5.1封存和包装
5.1.1清洗和干燥
应采用纯度达99%的乙醇对电桥进行擦洗清洁,然后按GJB145方法G一1或G一5进行干燥处理。
5.1.2单元包装
将清洗和干燥处理后的电桥,应按GJB145方法1进行单独地单元包装和衬垫,以保证符合GJB145的相应要求。单元包装的容器可为纸盒或泡沫塑料盒。在包装盒内应装有产品合格证,合格证上应标明:
a.电桥的型号和名称;
出厂批号:
制造厂质量检验部门的印章;
包装日期。
5.2装箱
已作好单元包装的电桥,应装入一个符合GB5048中1级防潮包装要求的木箱或纤维板运输箱内,箱中应具有防潮和防震内衬材料衬垫。箱中的电桥应采用适当的措施予以固定,以防搬运期间发生晃动。在箱盖下应放有装箱单,其上应标明:a.电桥的型号和名称;
b.制造厂名称或商标;
c.装箱数量;
d。装箱日期;
e.装箱人员的印章或代号。
5.3运输和贮存
5.3.1运输
装箱完好的电桥在避免受到雨雪淋袭和强烈机械撞击的情况下,可用任何运输工具运输。8
5.3.2贮存
SJ20466-94
电桥应贮存在温度为一35~45℃、相对湿度不大于80%,周围无酸、碱性或其它有害气体的库房中。
5.4标志
包装箱外表面应有下列标志:
“电桥的型号和名称;
制造厂名称或商标;
出厂年月,
符合GB191规定的包装储运图示标志。6说明事项
6.1预定用途
本规范规定的电桥预定用做移相器、功率分配器、平衡式天线收发开关、以及用于频率分集网络及其它微波网络。
6.2订货文件内容:
合同或订单中应载明下列内容:本规范的名称和编号;
电桥的中心工作频率。
附加说明:
本规范由中国电子技术标准化研究所归口。本规范由电子工业部南京电子技术研究所起草。本规范主要起草人:王典成、杜启华、杜国。计划项目代号:B12028。
