【机械行业标准(JB)】整体有衬正滑动轴承座型式与尺寸

本网站发布时间： 2024-08-11 21:09:21

JB/T2560-1991
已作废
　点击下载此标准

基本信息

标准号：
JB/T 2560-1991
标准名称：
整体有衬正滑动轴承座型式与尺寸
标准类别：
机械行业标准(JB)
英文名称：
Types and dimensions of integral lined positive sliding bearing seats
标准状态：
已作废
发布日期：
1991-07-10
实施日期：
1992-07-01
作废日期：
2007-09-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
52.08 KB

标准分类号

中标分类号：
机械>>通用零部件>>J12滑动轴承

关联标准

替代情况：
替代JB 2560-79;被JB/T 2560-2007代替

出版信息

出版社：
机械工业出版社
页数：
5页
标准价格：
8.0 元

其他信息

归口单位：
西安重型机械研究所
发布部门：
西安重型机械研究所
相关标签：
整体滑动轴承尺寸

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了整体有衬正滑动轴承座的型式与尺寸及选用要求。本标准适用于受径向负荷，工作环境度为-20~80℃的整体有衬正滑动轴承座。 JB/T 2560-1991 整体有衬正滑动轴承座型式与尺寸 JB/T2560-1991

标准内容

部分标准内容：

中华人民共和国机械行业标准免费标准bzxz.net

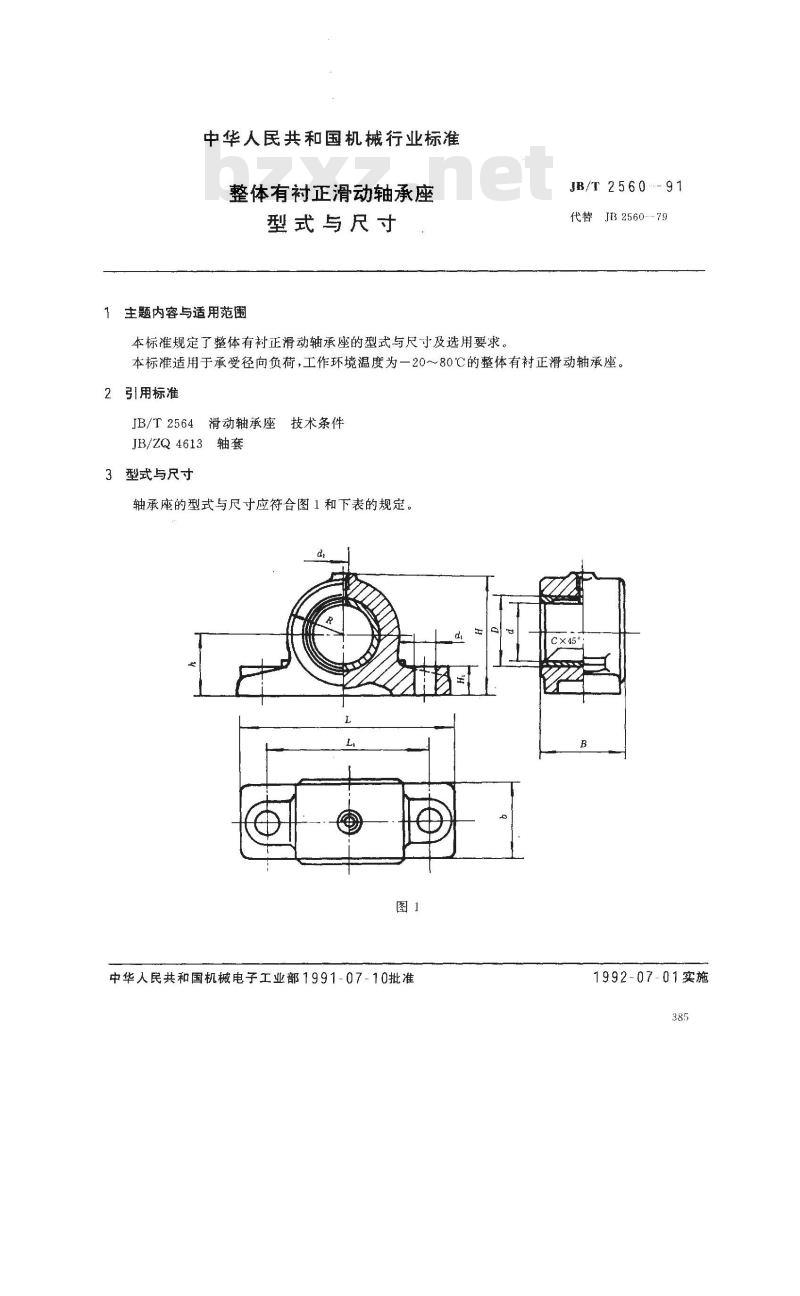

整体有衬正滑动轴承座
型式与尺寸
主题内容与适用范围
本标准规定了整体有衬正滑动轴承座的型式与尺寸及选用要求。JB/T2560-91
代替J32560.79
本标准适用于承受径向负荷，工作环境温度为一20～80℃的整体有衬正滑动轴承座。2引用标准
JB/T2564滑动轴承座技术条件
JB/ZQ4613轴套
3型式与尺寸
轴承座的型式与尺寸应符合图1和下表的规定。图1
中华人民共和国机械电子工业部1991-07-10批准1992-07-01实施
HZ 025
HZ 045
H2 080
HZ 090
JB/T 2560--91
注：轴承座亮体和轴套可单独订货，但在订货时必须说明。4轴承座的选用要求

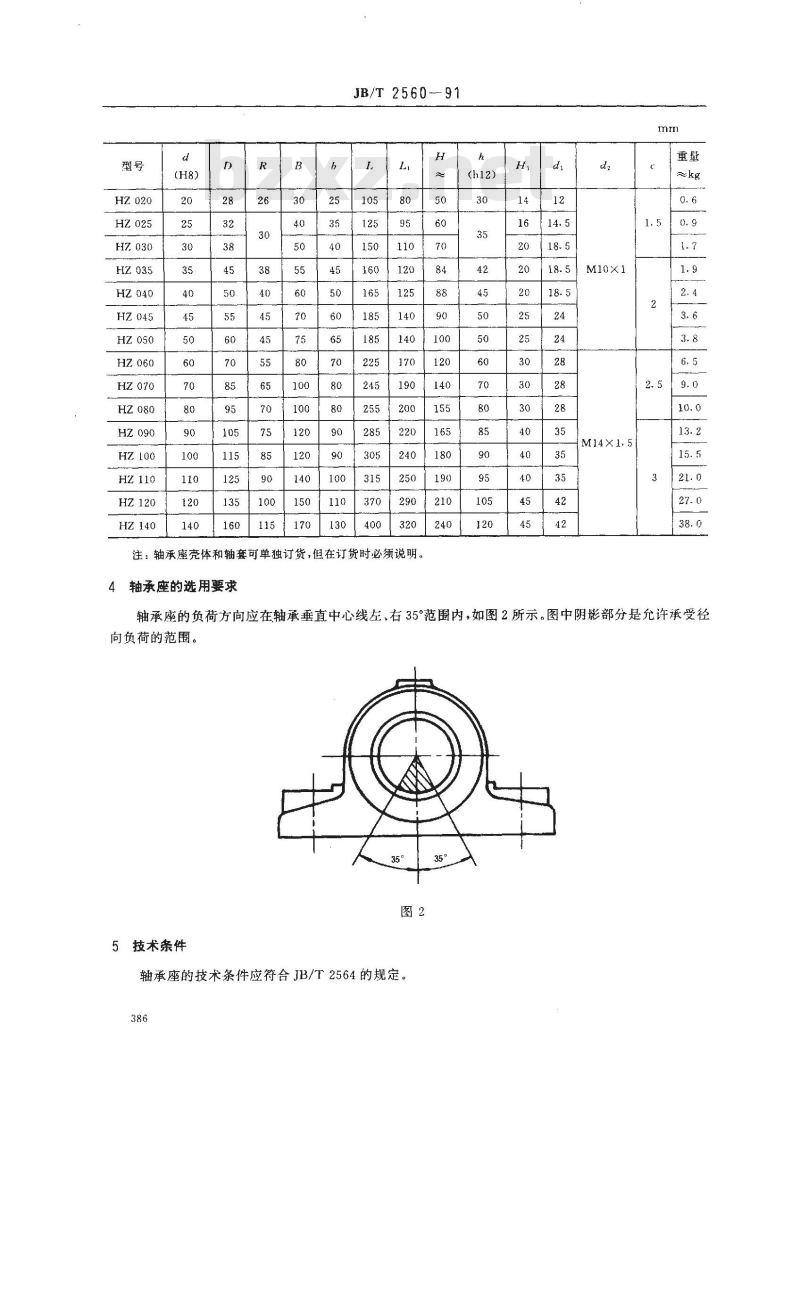

轴承座的负荷方向应在轴承垂直中心线左、右35°范围内，如图2所示。图中阴影部分是允许承受径向负荷的范围。
5技术条件
轴承座的技术条件应符合JB/T2564的规定386

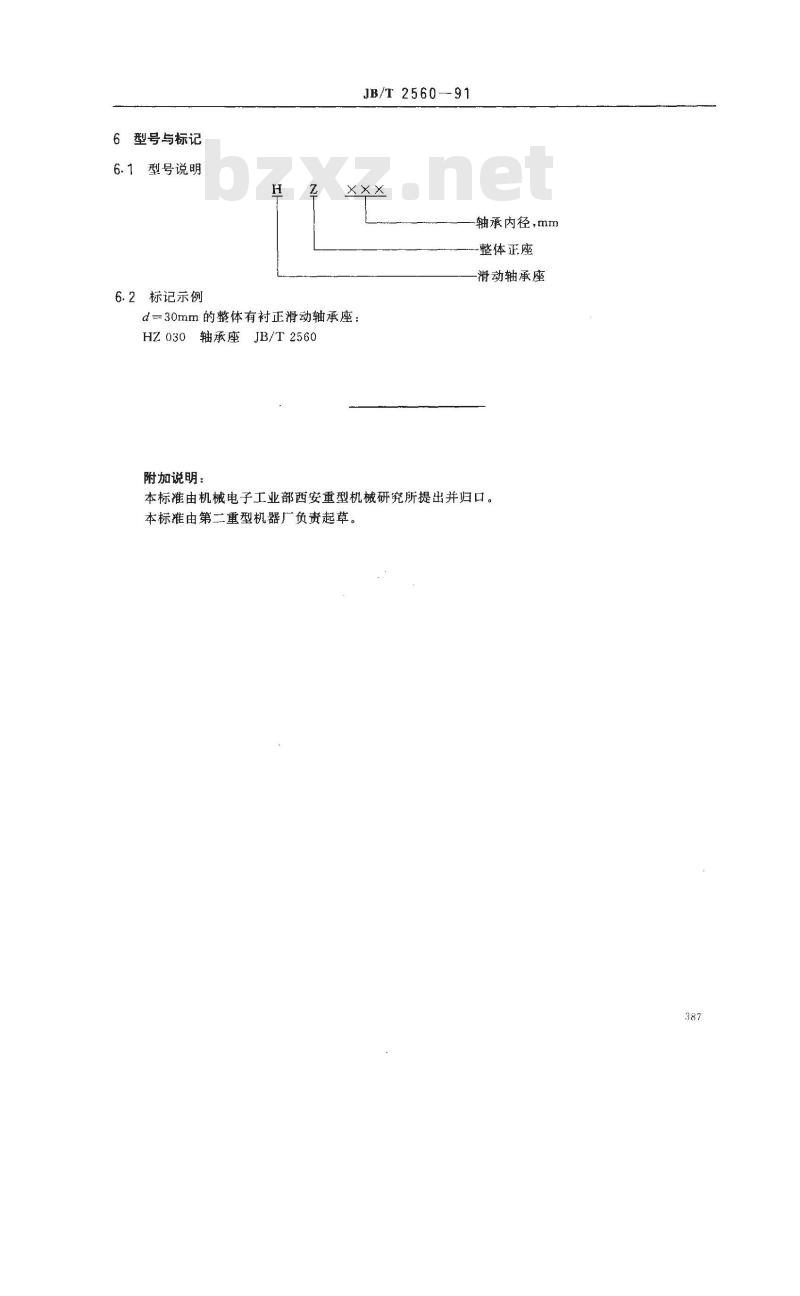

6型号与标记
型号说明
标记示例
JB/T 2560-91
d30mm的整体有衬正滑动轴承座：HZ030轴承座JB/T2560
附加说明：
轴承内径，mm
整体正座
滑动轴承座
本标准由机械电子工业部西安重型机械研究所提出并归口。本标准由第二重型机器厂负责起草。387
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
