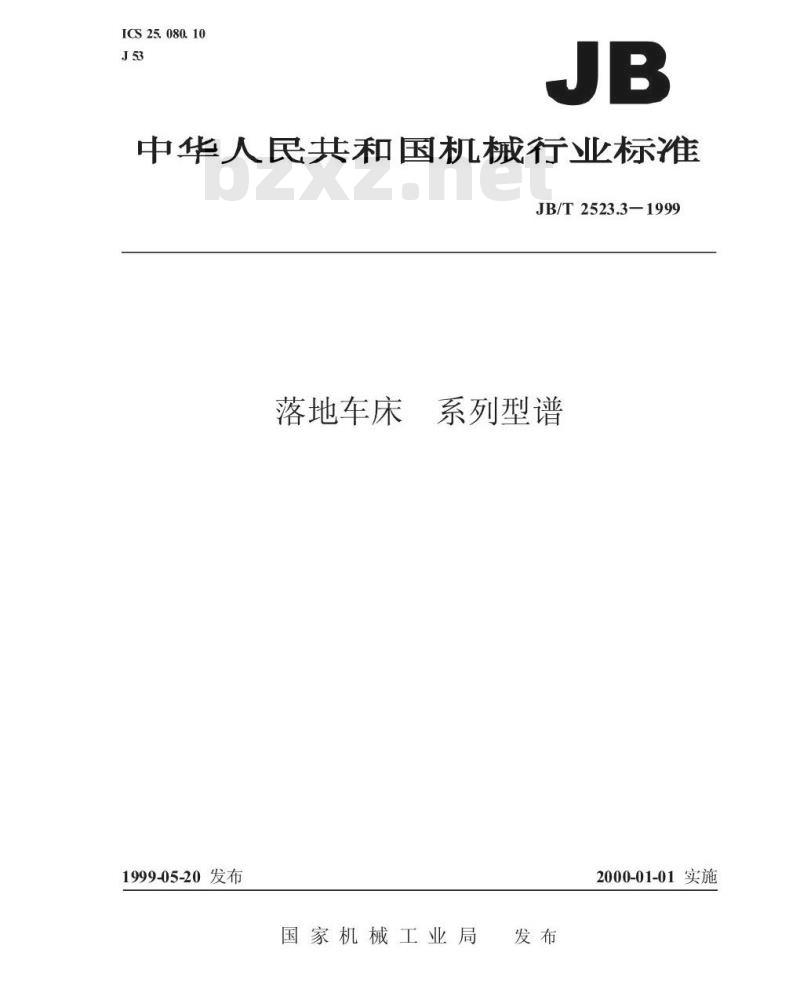

【机械行业标准(JB)】 落地车床 系列型谱

ICS25.080.10
中华人民共和国机械行业标准
JB/T2523.3—1999
落地车床
1999-05-20发布
系列型谱
2000-01-01实施
国家机械工业局
JB/T2523.3—1999

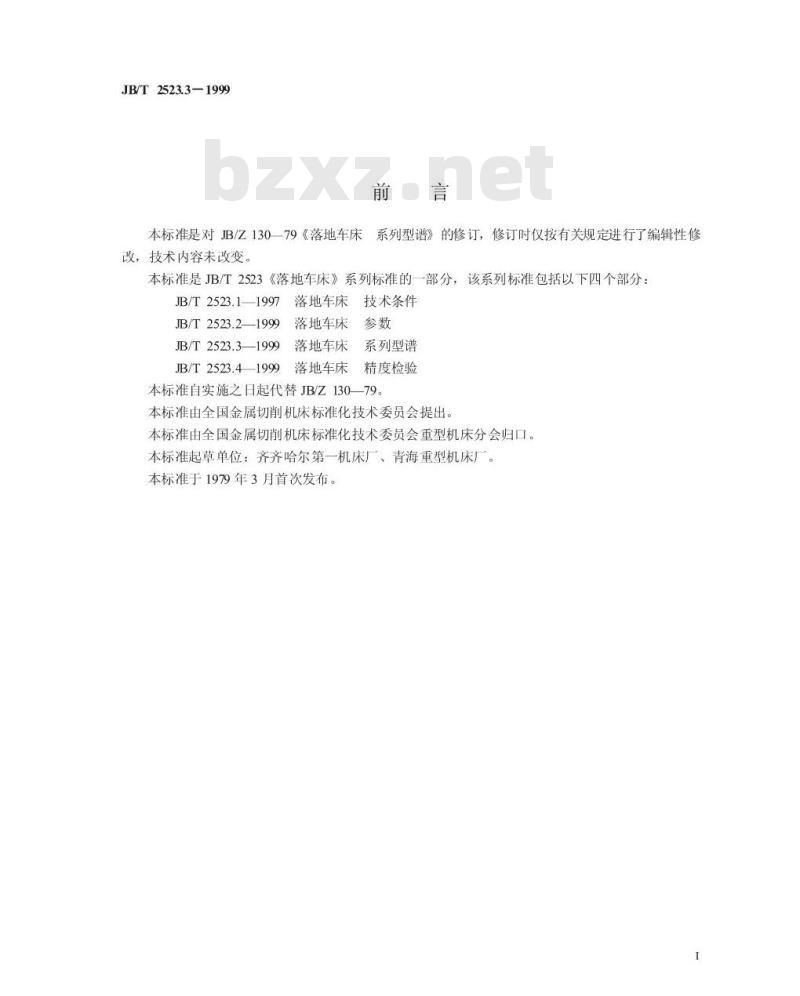

本标准是对JB/Z13079《落地车床系列型谱》的修订，修订时仅按有关规定进行了编辑性修改，技术内容未改变
《落地车床》系列标准的一部分，该系列标准包括以下四个部分：本标准是JB/T2523
JB/T2523.1—1997
JB/T2523.2—1999
JB/T2523.3—1999
JB/T2523.41999
落地车床技术条件
落地车床
落地车床
系列型谱
精度检验
落地车床
本标准自实施之日起代替JB/Z130一79。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会重型机床分会归口。本标准起草单位：齐齐哈尔第一机床厂、青海重型机床厂。本标准于1979年3月首次发布。
1范围
中华人民共和国机械行业标准
落地车床系列型谱
本标准规定了落地车床的系列构成、用途、性能特征、品种和参数。JB/T2523.3—1999
代替JB/Z13079
本标准适用于新设计的地坑中最大工件回转直径1600-8000mm、顶尖间最大工件长度2000-4000mm一般用途的落地车床，也适用于无地坑的一般用途的落地车床。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T2523.2—1999落地车床参数JB/T2523.41999
JB/T9871—1999
3系列构成
落地车床精度检验
金属切削车床精度分级

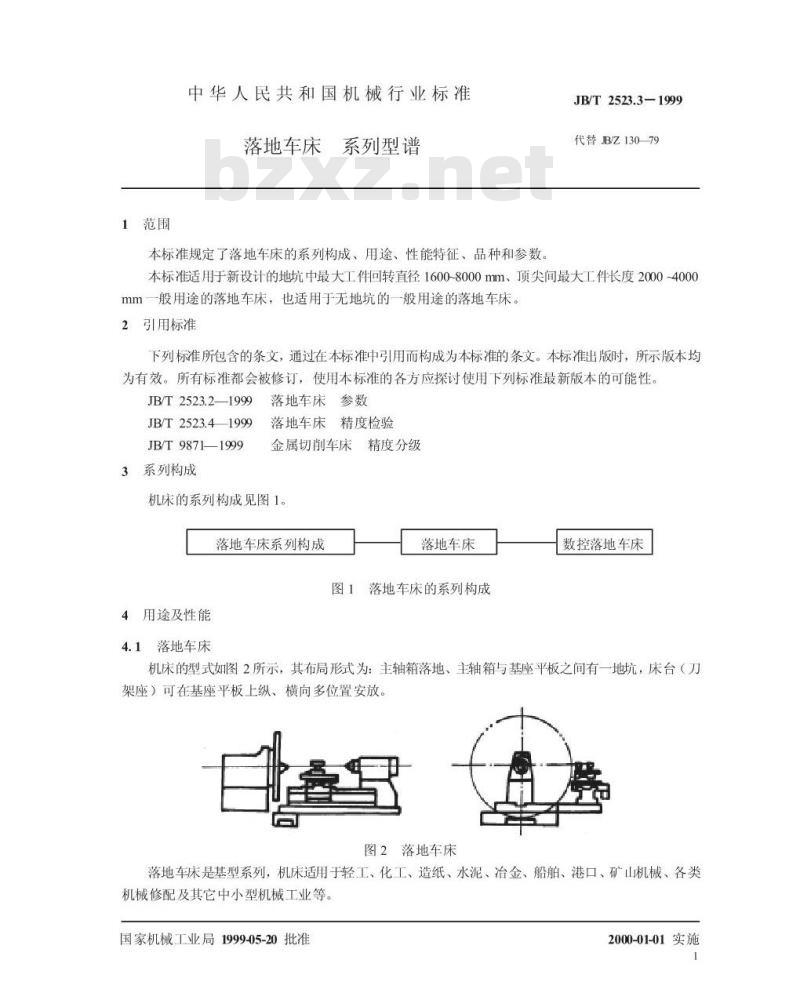

机床的系列构成见图1。
落地车床系列构成
4用途及性能
4.1落地车床
落地车床
图1落地车床的系列构成
数控落地车床
机床的型式如图2所示，其布局形式为：主轴箱落地、主轴箱与基座平板之间有一地坑，床台（刀架座）可在基座平板上纵、横向多位置安放。图2落地车床
落地车床是基型系列，机床适用于轻工、化工、造纸、水泥、冶金、船舶、港口、矿山机械、各类机械修配及其它中小型机械工业等。国家机械工业局1999-05-20批准2000-01-01实施
JB/T2523.31999
机床应具备对直径大、长度短、重量较轻的盘形、环形零件以及薄壁筒形零件的粗车、半精车、精车，以及车内外圆柱面、车内外圆锥面、车端面、切槽、切断等性能特征。机床精度应符合JB/T2523.4的规定。机床为JB/T9871一1999规定的V级精度机床。根据用户特殊定货，为满足大直径简形零件加工的需要，可在基型基础上增大基座平板上的最大回转直径，除机床中心高加大外，其它参数不变。为扩大机床性能还可提供下列特殊附件：a）中心架；
b）车螺纹装置：
c）仿形装置：免费标准下载网bzxz
d）磨削装置。
4.2数控落地车床
机床除具备基型的用途及性能特征外，还应具备对旋转曲面、螺纹等复杂零件进行自动加工及端面恒速切削等性能特征。机床精度在JB/T2523.4基础上增加位置精度要求。5品种
机床的品种见表1。

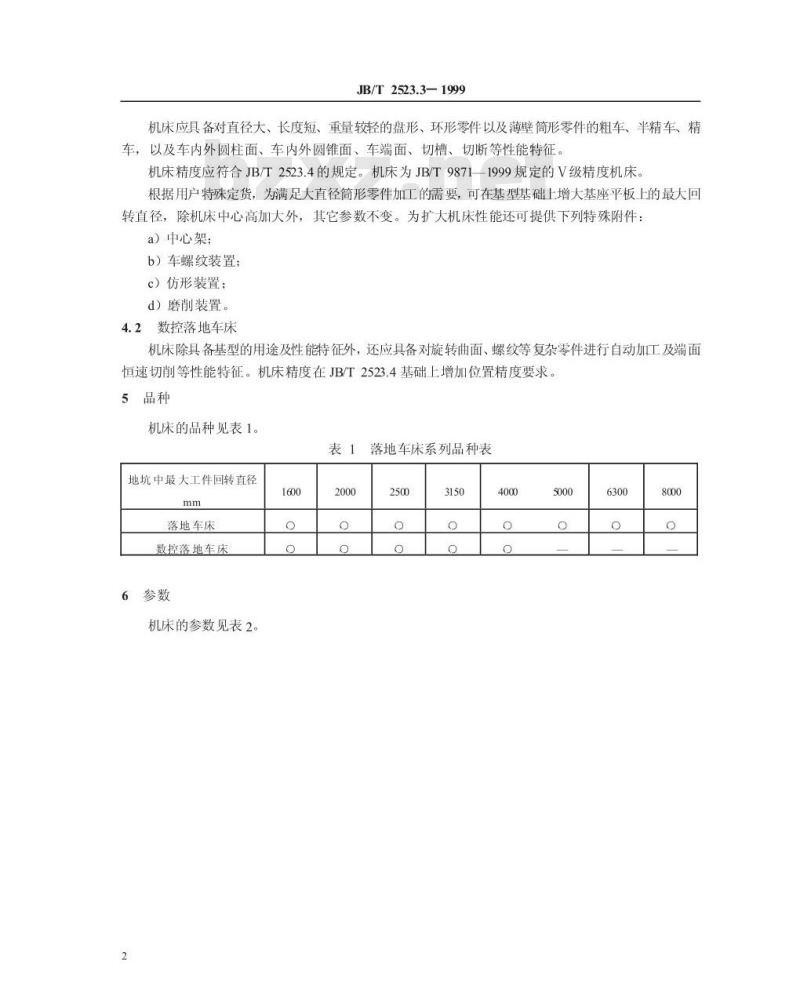

表1落地车床系列品种表
地坑中最大工件回转直径
落地车床
数控落地车床
6参数

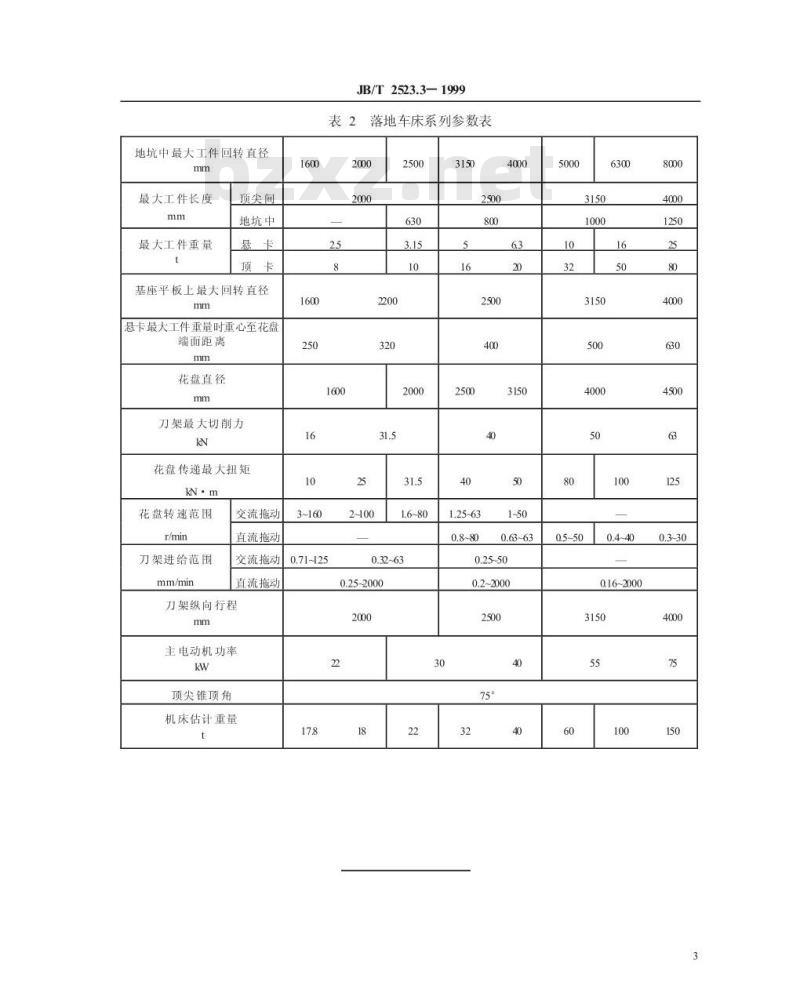

机床的参数见表2。
地坑中最大工件回转直径
最大工件长度
最大工件重量
顶尖间
地坑中
基座平板上最大回转直径
悬卡最大工件重量时重心至花盘端面距离
花盘直径
刀架最大切削力
花盘传递最大扭矩
花盘转速范围
刀架进给范围
mm/min
交流拖动
直流拖动
交流拖动
直流拖动
刀架纵向行程
主电动机功率
顶尖锥顶角
机床估计重量
JB/T2523.3—1999
落地车床系列参数表
0.25-2000
0.16~2000
机械行业标准
系列型谱
落地车床
JB/T2523.3—1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044）*
1/16印张1/2字数8000
开本880×1230
1999年7月第一次印刷
1999年7月第一版
印数1-500
定价500元
99-193
