【轻工行业标准(QB)】 自行车锁

中华人民共和国轻工行业标准
自行车
1主题内容与适用范围
QB10011990
本标准规定了自行车锁分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于弹子自行车锁。
2引用标准
GB/T1720漆膜附着力测定法
GB/T2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T2829周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）轻工产品金属镀层腐蚀试验结果的评价GB5944
GB8384
锁具测试方法bZxz.net
3产品分类
按结构型式主要分为蟹钳形自行车锁、条形自行车锁。3.1簧钳形自行车锁
3.1.1基本型式
按钥匙插人方向不同分为正开型（图1）、侧开型（图2)、后开型（图3）。图1

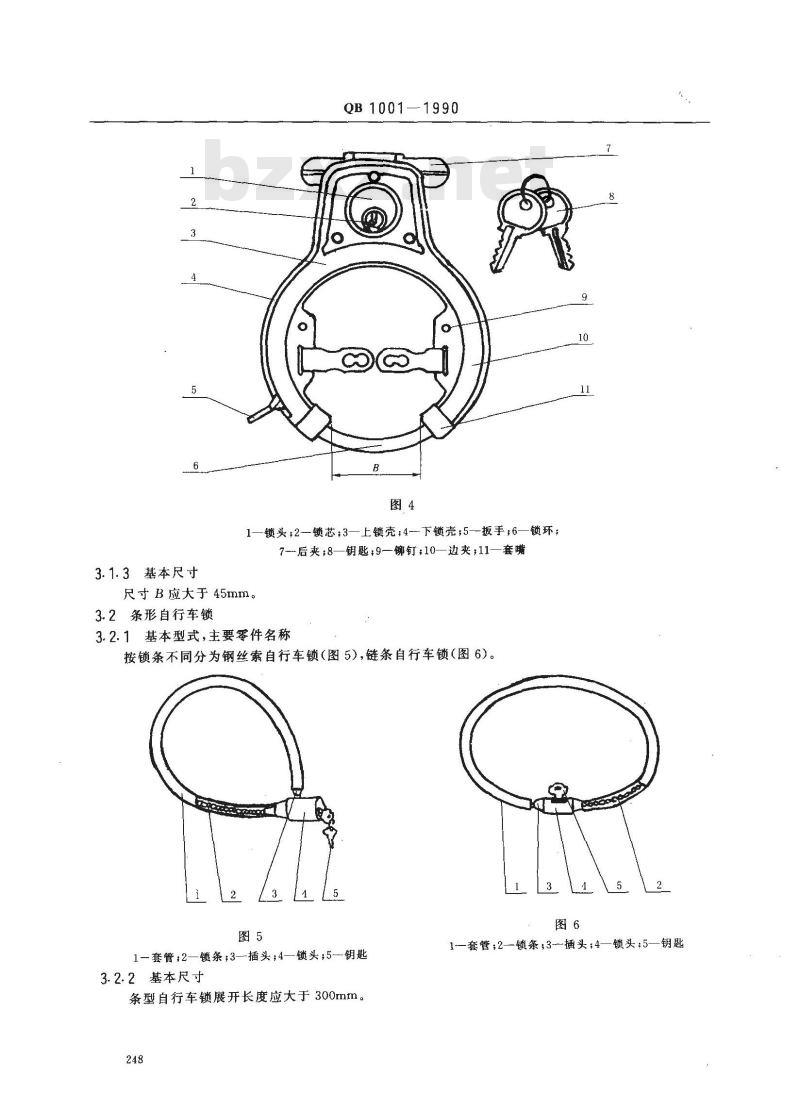

3.1.2、主要零件名称见图4。
中华人民共和国轻工业部1990-09-19批准图2
1991-05-01实施
3.1.3基本尺寸
QB1001—1990
—锁头：2--锁芯；3—上锁壳：4-下锁壳，5-扳手：6—锁环；7-后夹；8—钥匙，9—铆钉；10—边夹；11套嘴尺寸B应大于45mm。
3.2条形自行车锁
3.2.1基本型式，主要零件名称
按锁条不同分为钢丝索自行车锁（图5)，链条自行车锁（图6）。图5
1—套管；2—锁条;3—插头；4—锁头，5—钥匙3.2.2基本尺寸
条型自行车锁展开长度应大于300mm。248
1—套管；2-锁条；3--插头：4—锁头：5—钥匙4技术要求

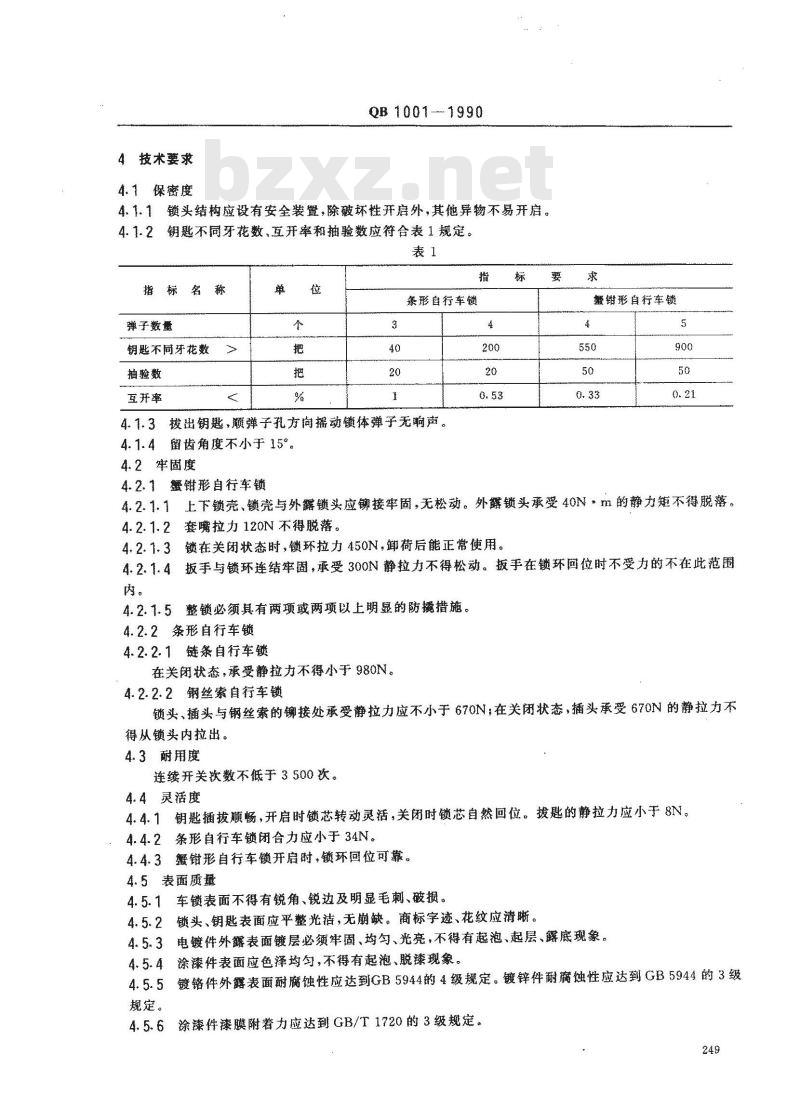

4.1保密度
QB1001--1990
4.1.1锁头结构应设有安全装置，除破环性开启外，其他异物不易开启。4.1.2钥匙不同牙花数、互开率和抽验数应符合表1规定。表1
指标名称
弹子数量
钥匙不同芽花数
抽验数
互开率
条形自行车锁
4.1.3拔出钥匙，濒弹子孔方向摇动锁体弹子无响声。4.1.4留齿角度不小于15°
4.2牢固度
蟹错形自行车锁
4.2.1蟹钳形自行车锁
4.2.1.1上下锁壳，锁壳与外露锁头应铆接率固，无松动。外露锁头承变40N·m的静力矩不得脱落。4.2.1.2套嘴拉力120N不得脱落。锁在关闭状态时，锁环拉力450N，卸荷后能正常便用。4.2.1.3
拔手与锁环连结年固，承受300N静拉力不得松动。扳手在锁环回位时不受力的不在此范围4.2.1.4
整锁必须具有两项或两项以上明显的防撬措施。4.2.1.5
4.2.2条形自行车锁
4.2.2.1链条自行车锁
在关闭状态，承受静拉力不得小于980N。4.2.2.2钢丝索自行车锁
锁头、插头与钢丝索的铆接处承受静拉力应不小于670N；在关闭状态，插头承受670N的静拉力不得从锁头内拉出。
4.3耐用度
连续开关次数不低于3500次。
4.4灵活魔
4.4.1钥匙拔顺畅，开启时锁芯转动灵活，关闭时锁芯自然回位。拔匙的静拉力应小于8N。4.4.2条形自行车锁闭合力应小于34N。4.4.3蟹钳形自行车锁开启时，锁环回位可靠。4.5表面质量
4.5.1车锁表面不得有锐角、锐边及明显毛刺、破损。4.5.2锁头、钥匙表面应平整光洁，无崩缺。商标字迹、花纹应清晰。4.5.3电镀件外露表面镀层必须牢固、均匀、光亮，不得有起泡、起层、爆底现象。4.5.4涂漆件表面应色泽均匀，不得有起泡、脱漆现象。镀铬件外露表面耐腐蚀性应达到GB5944的4级规定。镀锌件耐腐蚀性应达到GB5944的3级4.5.5
规定。
涂漆件漆膜附着力应达到GB/T1720的3级规庭。4.5.6

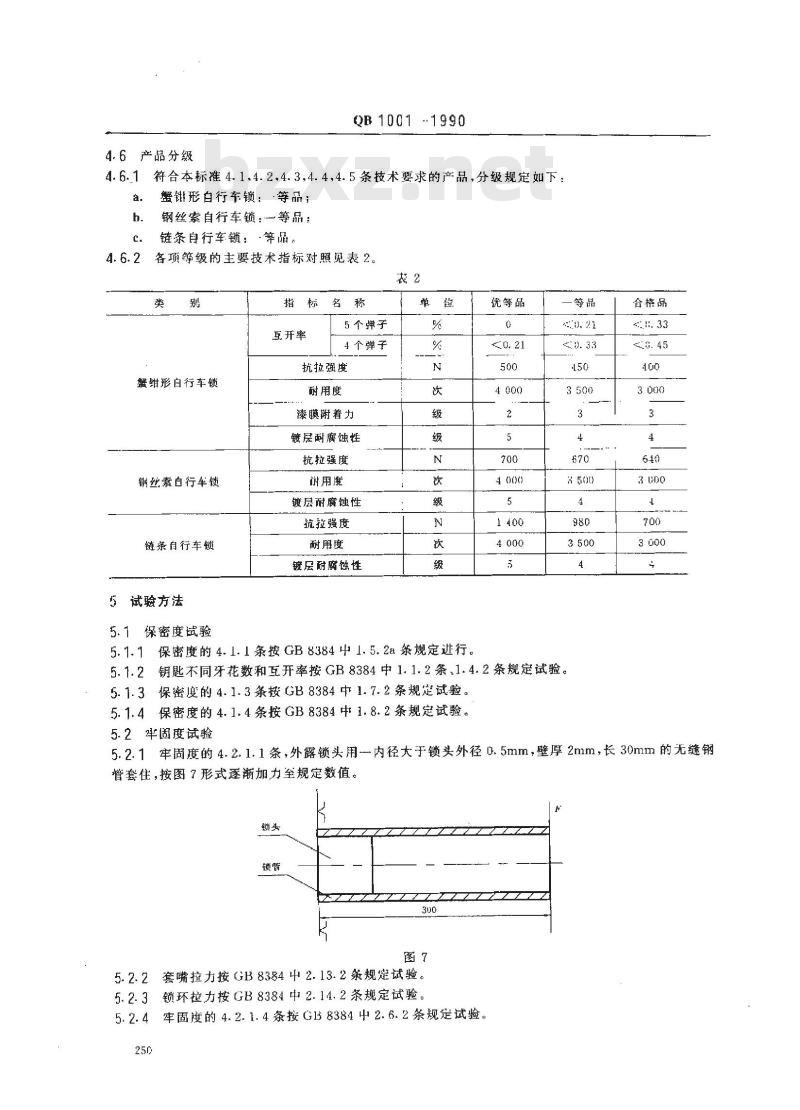

4.6产品分级
QB1001--1990
4.6.1符合本标准4.1.4.2.4.3,4.4.4.5条技术要求的产品，分级规定如下：a.
蟹错形白行车锁：·等品；
钢丝索自行车锁：等品：
链条自行车锁：·等品。
各项等级的主要技术指标对照见表2。袋2
蟹钳形自行车锁
钢些索白行车链
链条自行车锁
5试验方法
5.1保密度试验
指标名称
互开率
5个弹子
4个弹子
抗拉强度
耐用度
漆膜附着力
镀层耐腐蚀性
抗拉强度
谢用度
镀层耐腐蚀性
抗拉强度
耐用度
镀层耐腐蚀性
优等品
一等品
H 500)
5.1.1保密度的4.1-1条按GB838441.5.2a条规定行。5.1.2钥匙不同牙花数和互开率按GB8384中1.1.2条，1.4.2条规定试验。5.1.3保密度的4.1.3条按GB8384中1.7.2条规定试验。5.1.4保密度的4.1.4条按GB8384中1.8.2条规定试验。合格品
5.2牢固度试验
5.2.1牢固度的4.2.1.1条，外露锁头用一内径太于锁头外径0.5mm，壁厚2mm，长30mm的无缝钢管套住，按图了形式逐渐加力至规定数值。锁头
5.2.2套嘴拉力按GB8384中2.13.2条规楚试验。5.2.3锁环拉力按GB8384中2.14.2条规定试验。5.2.4牢固度的4.2.1.4条按GB8384中2.6.2条规定试验。250
QB1001-1990
5.2.5牢固度的4.2.1.5条中的明显防撬措施是指套嘴、钢质铆钉、锁环无扳手、上下锁壳重合合入3mm 以上等。

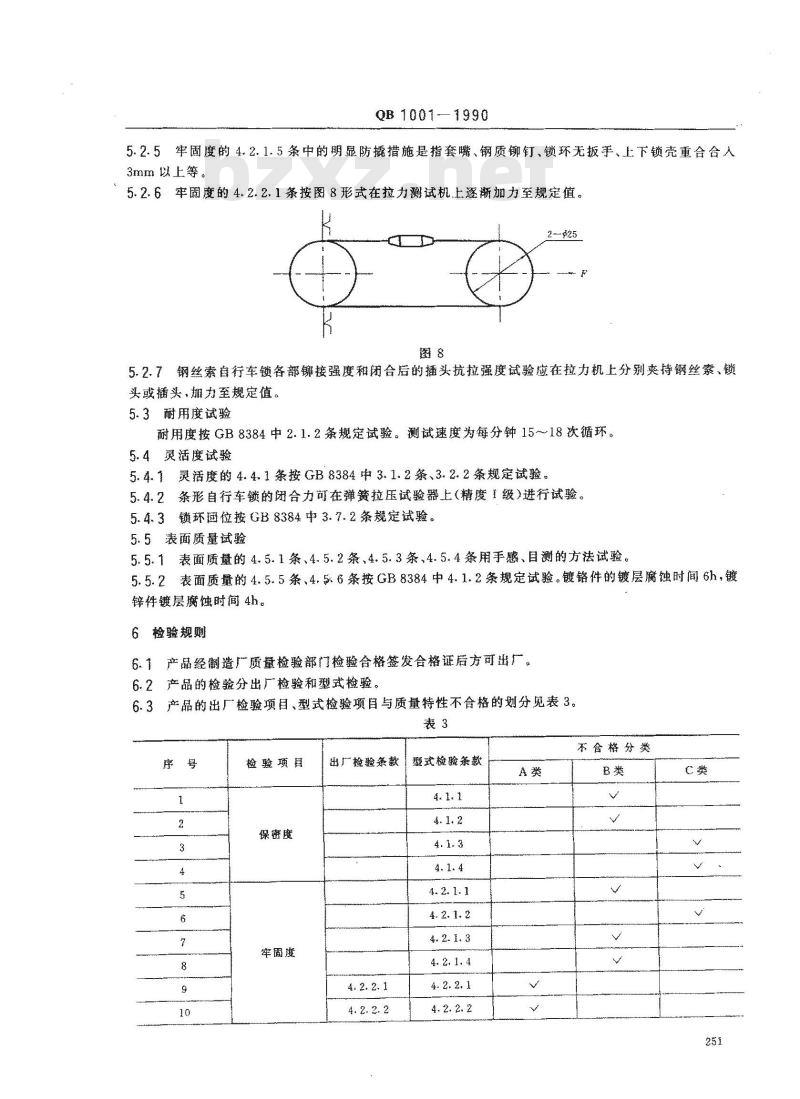

5.2.6牢固度的4.2.2.1条按图8形式在拉力测试机.上逐渐加力至规定值。一25
5.2.7钢丝素自行车锁各部铆接强度和闭合后的插头抗拉强度试验应在拉力机上分剃爽持钢丝索，锁头或播头，摊力至规定值。
5.3耐用度试验
耐用度按GB8384中2.1.2条规定试验。测试速度为每分钟15～18次循环。5.4灵活度试验
5.4.1灵活度的441条按GB8384中3.1.2条、3.2.2条规定试验。5.4.2条形自行车锁的闭合力可在弹簧拉压试验器上（精度1级）进行试验。5.4.3锁环位按GB8384中3.7.2条规定试验。5.5表面质量试验
5.5.1表面质量的4.5.1条、4.5.2条、4.5.3条、4.5.4条用手感、目测的方法试验。5.5.2表面质量的4.5.5条、4.5.6条按GB8384中4.1.2条规定试验。镀铬件的镀层腐蚀时间6h，镀锌件镀层腐饿谢间4h。
6检验规则
6.1产品经制造厂质量检验部门检验合格签发合格证后方可出厂。6.2产品的检验分出厂检验和型式检验。6.3产品的出厂检验项目、型式检验项自与质量特性不合格的划分见表3。表3
检验项目
保密度
牢固度
出厂检验条款型式检验条款
4. 2. 2. 1
不合格分类
检验项目
耐用度
灵活度
表面质量
QB1001-1990
表3(完）
出厂检验条款
型式捡验系款
不合格分类
出厂检验
产品出厂检验按GB/T2828规定进行，采用的抽样方案、检套水平、合格质量水平（AQL）见表4。表4
检验项目
保密度
灵活度
表面质量
出厂检验条款
4.2、2.2
检验水平
轴样方案
合格质量水平
6.5型式检验
QB1001--1990
6.5.1产品在下列情况之一时，应进行型式检验：新产品或老产品转厂生产的试制定型鉴定；b.
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；正常生产时，每半年进行一次检验；产品长期停产后，恢复生产时；出厂检验结果与上次型式检验有较大差异时；国家质量监督机构提出进行型式检验的要求时。型式检验按GB/T2829规定进行，采用的抽样方案、判别水平及不合格质量水平（RQL)见表6.5.2
5，样本大小由供需双方协商确定。表5
检验项目
保密度
耐用魔
灵活度
表面廣
型式检验条款
重.2.2.1
注；4、1.2条按技术要求的内容进行检验。7标惠、包装、运输、贴存
7.1标志
判剥水平
抽样方案
不合格质量水平
产品应标有产名或商标：
外包装箱应标志产品名称、制造厂名、型号、级剃、数量、体积、重量、出厂日期：253
QB1001--1990
出口产品的标志，按出口订货合同办理。7.2包装
7.2.1产品内、外包装物必须干燥、完整、清洁。7.2.2产品按规定的附件配套包装，并附有产品使用说明书、合格证或合格标志。7.3运糖
产品在运输过程中，应轻放轻卸，严禁暴嗮、雨淋、受潮。7.4贮存
产品应放在通风，1煤，无腐蚀性气体，相对湿度小于80%的仓库中，底层箱于应距地面200mm以上。
符合以上要求，赔存保质期一年。附加说明：
本标准由全国日用五金标准化中心归口。本标准由青岛车锁厂负责起草。本标准主要起草人赵鹏、梁凤建、高铎、王大卫、张正平。本标准参采用日本T业标准JISI）9456—1988《自行车链。254
