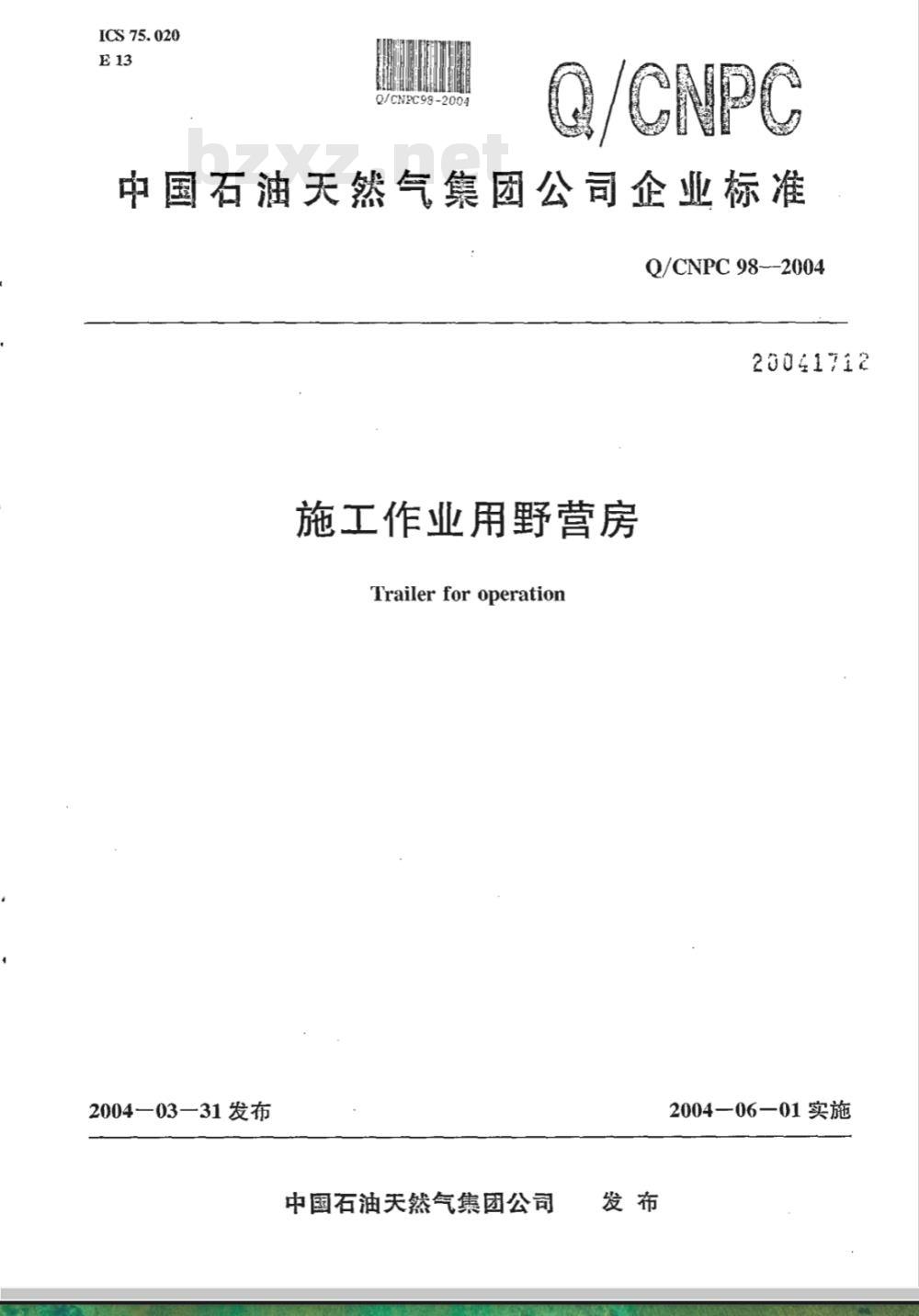

中国石油天然气集团公司企业标准Q/CNPC 98--2004
20041712
施工作业用野营房
Trailer for operation
2004一03一31发布
中国石油天然气集团公司
2004一06一01实施

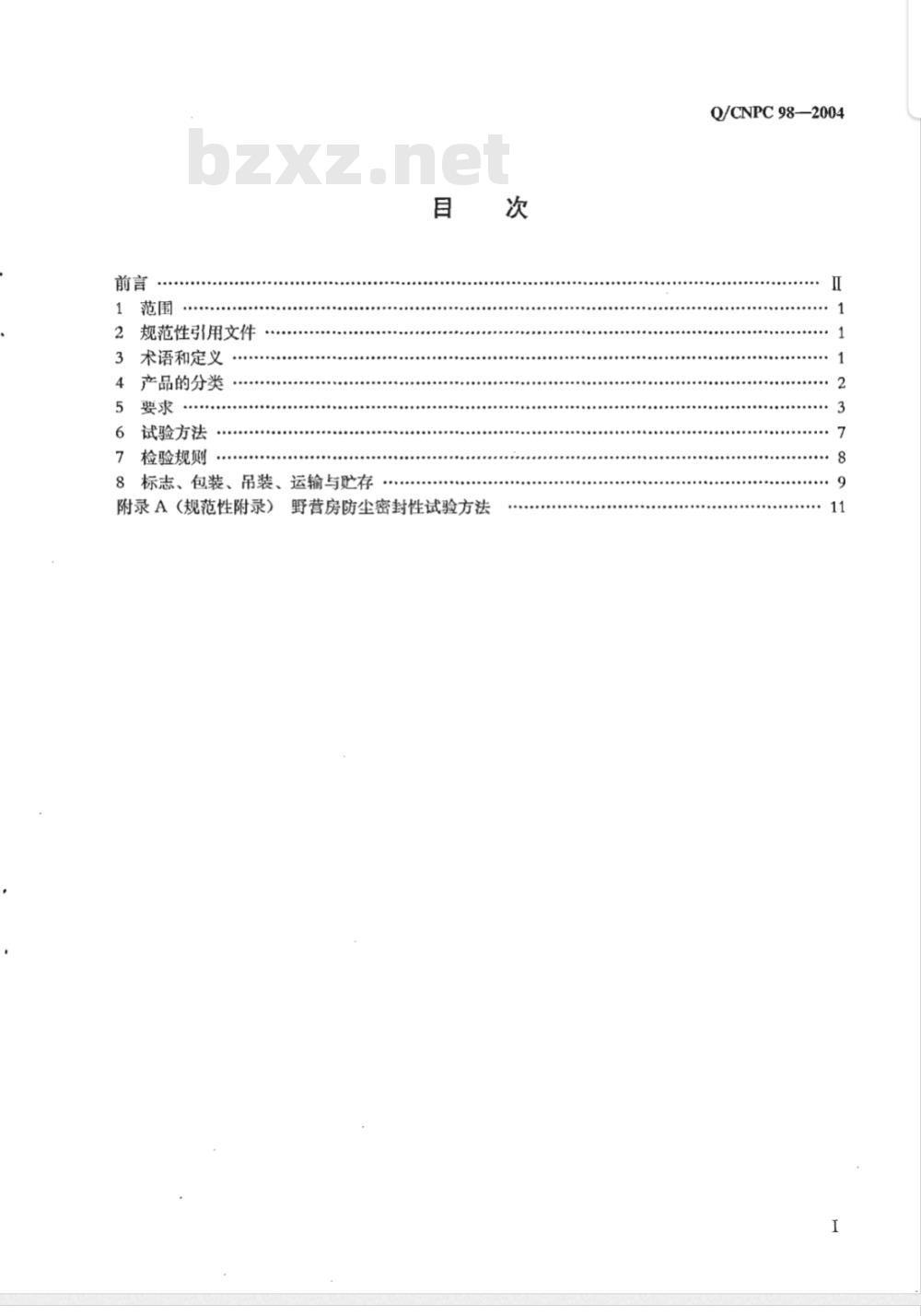

规范性引用文件
术语和定义
产品的分类
试验方法
检验规则
标志、包装、吊装、运输与贮存8
附录A（规范性附录）野营房防尘密封性试验方法次
Q/CNPC98-2004
Q/CNPC98—2004
本标准的附录A为规范性附录。

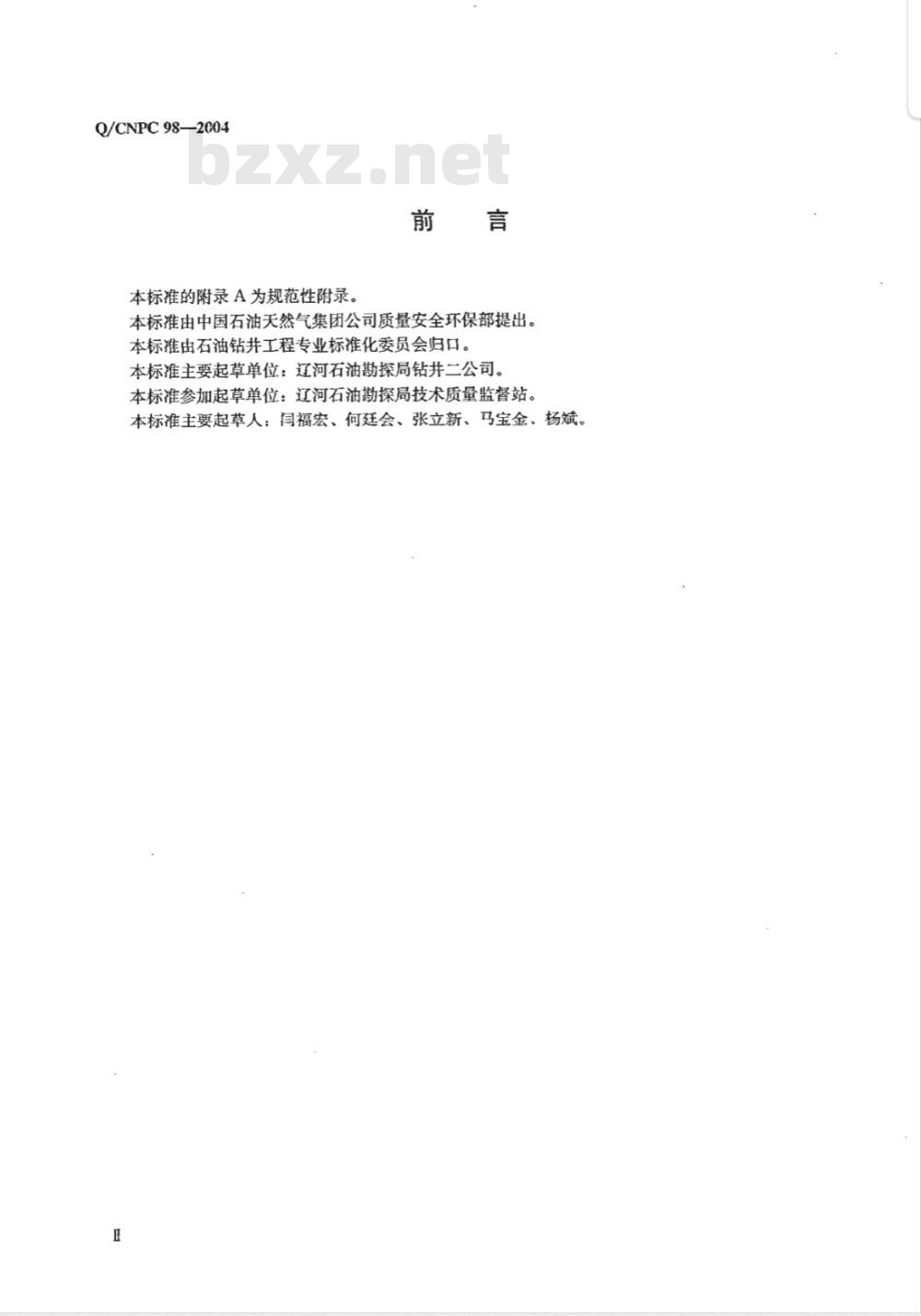

本标准由中国石油天然气集团公司质量安全环保部提出。本标准由石油钻井工程专业标准化委员会归口。本标准主要起草单位：辽河石油勘探局钻井二公司。本标准参加起草单位：辽河石油勘探局技术质量监督站。本标准主要起草人：闫福宏、何廷会、张立新、马宝金、杨斌。1范围
施工作业用野营房
Q/CNPC 98--2004

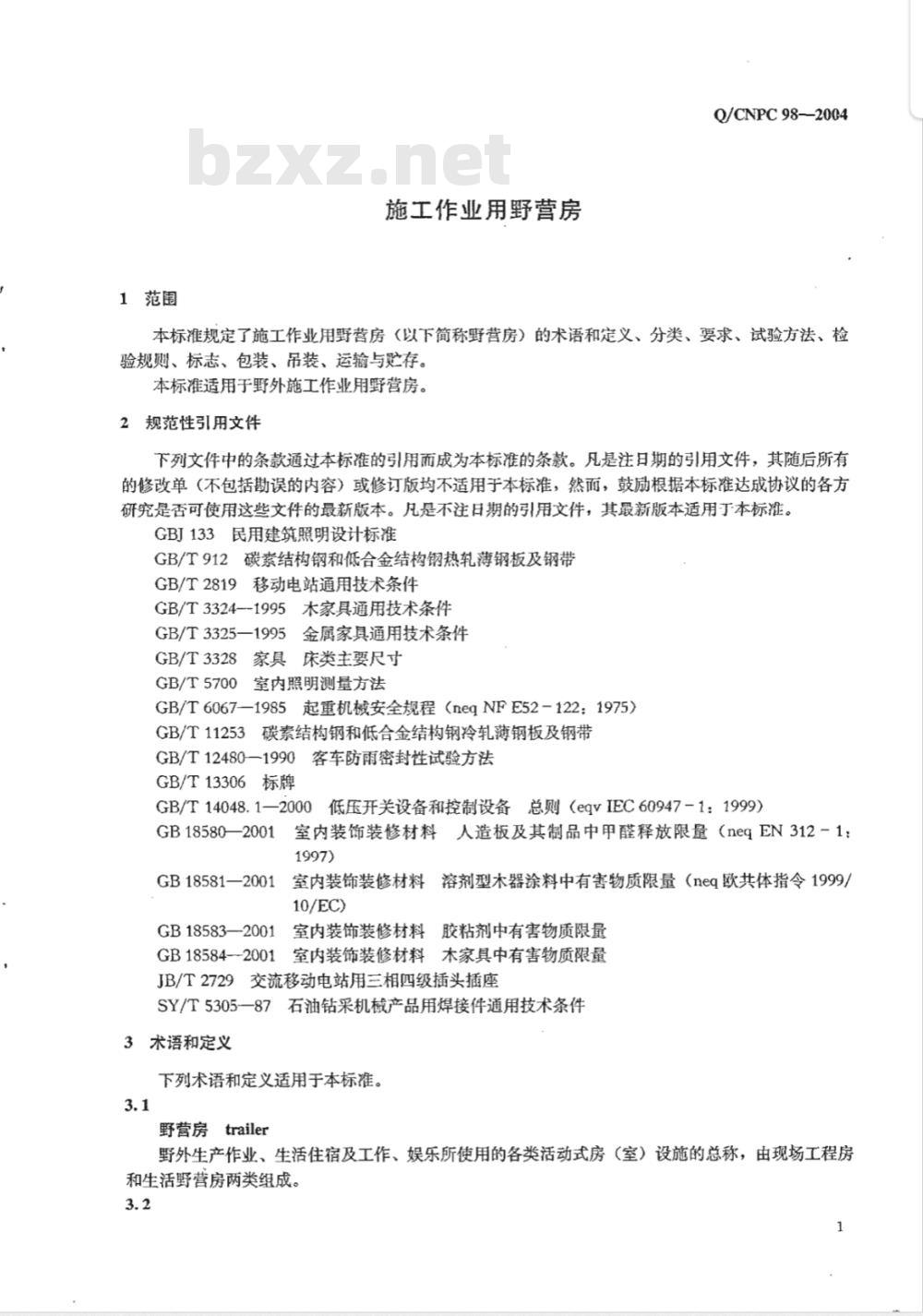

本标准规定了施工作业用野营房（以下简称野营房）的术语和定义、分类、要求、试验方法、检验规则、标志、包装、吊装、运输与贮存。本标准适用于野外施工作业用野营房。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GBJ133民用建筑照明设计标准
GB/T912碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T2819移动电站通用技术条件GB/T3324-1995木家具通用技术条件GB/T3325—1995
金属家具通用技术条件
GB/T3328
家具床类主要尺寸
GB/T5700
室内照明测量方法
GB/T6067—1985起重机械安全规程（neqNFE52-122：1975）GB/T11253碳素结构钢和低合金结构钢冷轧薄钢板及钢带GB/T12480—1990
客车防雨密封性试验方法
GB/T13306标牌
GB/T14048.1—2000
低压开关设备和控制设备总则（eqvIEC60947-1：1999）GB18580—2001
室内装饰装修材料人造板及其制品中甲醛释放限量（neqEN312－1：1997)
GB18581—20011
室内装饰装修材料溶剂型木器涂料中有害物质限量（neq欧共体指令1999/10/EC)
GB18583一2001室内装饰装修材料胶粘剂中有害物质限量室内装饰装修材料本家具中有害物质限量GB185842001
JB/T2729交流移动电站用三相四级插头插座SY/T5305一87石油钻采机械产品用焊接件通用技术条件3术语和定义
下列术语和定义适用于本标准。3.1
野营房trailer
野外生产作业、生活住宿及工作、娱乐所使用的各类活动式房（室）设施的总称，由现场工程房和生活野营房两类组成。
Q/CNPC98—2004
分离式野营房separatetrailer
现场单独摆放使用的野营房。
combinedtrailer
组合式野营房
通过走廊将各种功能的野营房连接成的一个整体单元。3.4
层式野营房storiedtrailer
现场用野营房组装的多层式用房。3.5
走廊aisle
连接野营房的通道。

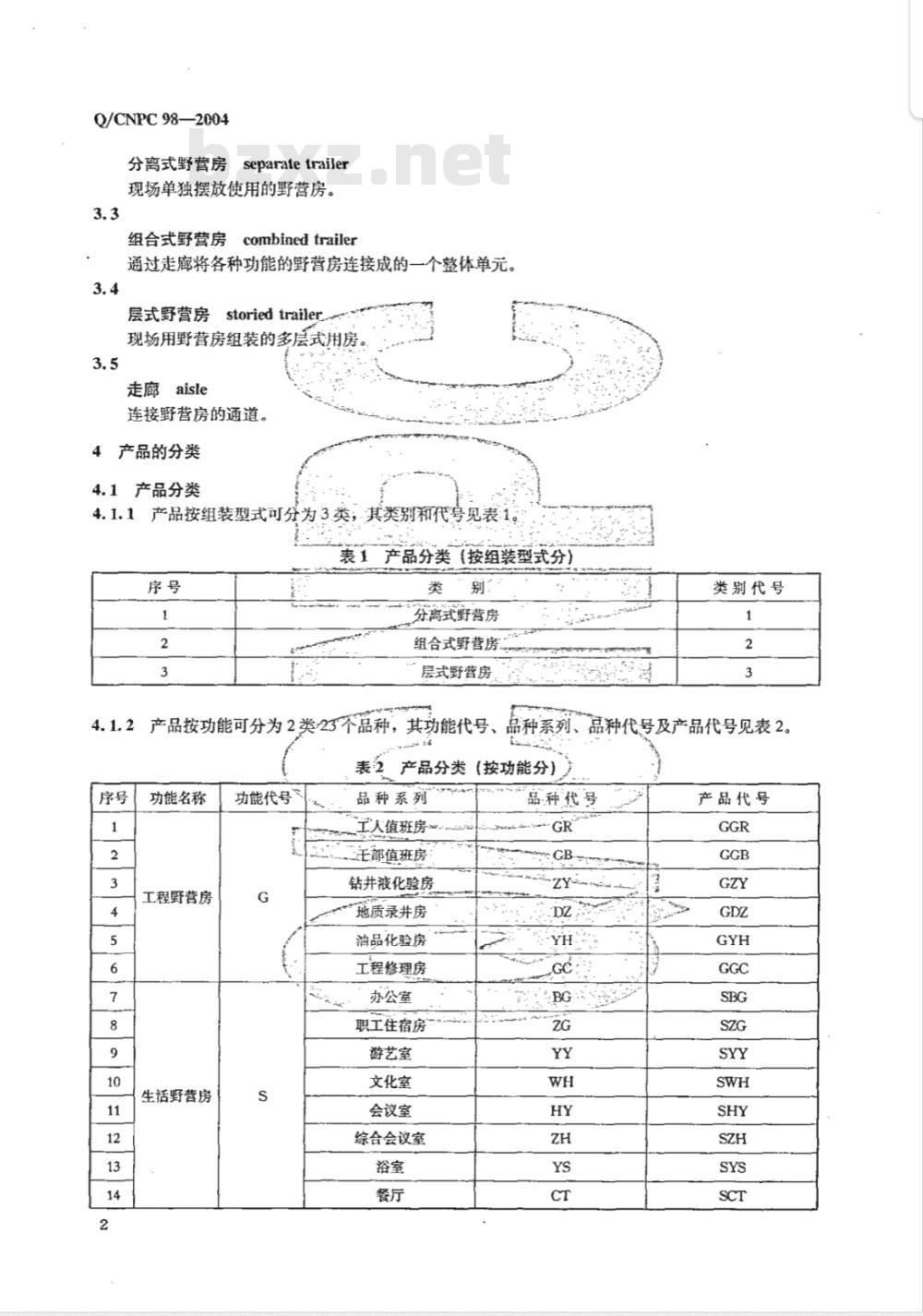

4产品的分类
4.1产品分类
4.1.1产品按组装型式可分为3类；其类别和代号见表1表1产品分类（按组装型式分）免费标准bzxz.net
类“别
芬离式野营房
组合式野营房
层式野营房
类别代号
产品按功能可分为2类23个品种，其功能代号、！品种系列、品种代号及产品代号见表2。表乏产品分类（按功能分）
功能名称
工程野营房
生活野营房
功能代号”
品种系列
工人值班房
主部值班房
钻井液化验房
地质录井房
油品化验房
工程修理房
办公室
职工住宿房
游艺室
文化室
会议室
综合会议室
品种代号
产品代号
功能名称
生活野营房
4.2产品标记
功能代号
表2(续）
品种系列
炊事房
冷库房
更衣室
洗衣烘干房
医务室
卫生间
茶炉房
监督房
平台经理房、
品种代号
产品标记由产品代号（见表2）和组装类别代号（见表1）.组成。排列顺序为：组装类别代号(见表1)
产品代号（见表2)
示例：
组合式职工住宿房的产品标记为：SZG25要求
5.1基本尺寸
a）野营房的示意图和基本尺寸图见图1b）野营房的基本尺寸见表3；
c）如顾客有特殊要录，也可按顾客要求进行；d）野营房应符合本标准的规定，~并按规定程序批准的图样和技未件制造。表3：基本尺寸
基本尺寸
产品名称
工人值班房
干部值班房
钻井液化验房
地质录井房
油品化验房
工程修理房
极限偏差
熙假美
极限偏差
Q/CNPC98--2004
产品代号
Q/CNPC98—2004
产品名称
办公室
职工住宿房
游艺室
文化室
会议室
综合会议室
欢事房
冷库房
更衣室
洗衣烘干房
医务室
卫生间
茶炉房
监督房
平台经理房
极限偏差
表3 (续)
极限偏差
基本尺寸
极限偏差
图1野营房的示意图和基本尺寸图1800
5.2防尘密封性
防尘密封性按用户需求达到90%～100%。5.3防雨密封性
Q/CNPC98—2004
在雨淋强度为5mm/min7mm/min，与侧壁成45，历时30min雨淋试验后，应达到顶棚、侧壁不渗漏。门窗、孔口处不应漏水。5.4野营房的结构强度
按6.4试验后应符合下列规定：
a）房体外侧墙壁和端壁的对角线之差增大应不大于10mm，门框对角线之差增大应不大于5mm，窗框对角线之差增大应不大于3mm；b）所有连接件不得松动；
c）所有铆焊部位不得松动、脱焊；d）电气连接应牢固可靠。
5.5野营房电气系统各回路对地及各回路间承受的试验电压野营房电气系统各回路对地及各回路间承受的试验电压见表4的规定。表4野营房电气系统各回路对地及各回路间承受的试验电压回路额定电压
100~400
5.6涂漆
试验电压
野营房壳体外部应喷涂防锈底漆，再喷涂面漆，表面应光滑、无堆积。5.7焊接
野营房的焊接质量应符合SY/T530587的规定。5.8铆接
单位为伏特
野营房的铆接应牢固可靠，铆钉与铆接表面应贴合紧密，排列整齐，无歪斜、压伤、松动。5.9外墙板
野营房外墙板平面应平整，表面任一1000mm×1000mm范围内平面度公差为8mm。圆角过渡应圆滑。
5.10内墙板
野营房内墙板应平整，表面任1000mm×1000mm范围内平面度公差为6mm，内壁板拼缝间隙不大于2mm。压条应排列整齐；压条与内壁间隙不大于1mm。5.11地板
地板表面平整，表面任一1000mm×1000mm范围内平面度公差为6mm，木地板表面进行防腐处理，木地板间为止口连接，其间隙不大于2mm。5.12外观
门、窗、孔口处应平整，圆角过渡应圆滑。外表面局部凸凹不大于100mm×100mm，深5mm的凹坑数应不多于10个。
5.13室内照明系统
按GBJ133的规定进行。
5.14 门、窗
门或窗开关灵活，门锁牢固可靠。5
Q/CNPC98--2004
5.15原材料
a）钢结构壳体及门窗可选用冷轧、热轧钢板及型材，钢板符合GB/T11253、GB/T912的规定；
b）木材应选用松木或其他类似材料，木材需经烘干处理，其含水率不大于15%；c）保温材料、内装饰材料的使用寿命不少于5年；d）制造野营房所需的各类原材料及外购件应带有质量合格证书，外协件经制造厂检验部门检验签章后方可投人使用；
e）野营房的制造应选用已经过防火阻燃处理的原材料5.16室内配套设施
5.16.1各类野营房内部配套设施由制造厂与用户商定5.16.2野营房内通风装置应开闭灵活可靠。5.16.3供暖设备及发热源与邻近物体之间应有隔热保护设施。5.16.4木制家具应符合GB/T3324-1995的规定。5.16.5金属家具应符合GB/T.3325-1995的规定。5.16.6床的尺寸应符合GB/T3328的规定。5.16.7室内配套设施固定可靠。螺栓连接不宜有松动。5.17电气系统
5.17.1电气系统由动力照明系统接地系统组成，所有电器开关应防爆。5.17.2野营房电气系统可由地区电网或移动发电设备供电。由移动发电设备供电时，其性能指标应符合GB/T2819中三类电站的规定。5.17.3制造厂应向用户提供电器系统图及重要电器设备使用说明书。5.17.4电气系统设计合理、.布线整齐、负荷分配均匀，相序应按顺时针方向（面向插座），线路用防水插头插座连接，插头插座应符合JB/T2729的规定，各导线有不易脱落的阴显标志，电器间隙和爬电距离应符合GB/T14048..1-→2000的规定。5.17.5当空气相对湿度为45%～75%、环境温度为15℃~35℃时，室内电气系统各回路对地及相互的冷态绝缘电阻值应不小于2MQ。5.17.6接地系统采用中性点接地并与总配电设备相连接的重复接地装置。1kV以下系统重复接地电阻不大于102。当土壤电阻率大于1002：m时；接地体周围应进行化学处理，使接地电阻不大于300。5.17.7野营房电气系统通电后，电器设备应工作正常，电器仪表应指示准确。5.17.8野营房电气系统中应设置漏电保护装置。5.18供排水系统
炊事房、洗衣烘干房及浴室等集中用水的房间，应有供排水系统，用水房间管路应排列整齐、连接可靠，不得渗漏。
5.19防火系统
野营房应设置火警报警系统和安全通道。野营房内应配备灭火器材。5.20制冷、制热设备
室内设置制冷设备时，室内最高温度不高于28℃。设置供热设备时，室内温度不低于18℃。干热风沙地区使用的野营房，所配套的制冷设备应选用高温（45℃）空调或制冷机组。5.21室内装饰
需室内装饰的野营房应具备环境保护要求，具体要求如下：a）地板、墙板甲醛释放量限量符合GB18580—2001的要求；b）所用漆类木质涂料中有害物质限量符合GB18581—2001的要求；c）胶粘剂中有害物质限量符合GB185832001的要求；6
d）木家具中有害物质限量符合GB18584-2001的要求。6试验方法
6.1尺寸
用钢卷尺测量。
6.2防尘密封性
按附录A的规定进行
6.3防雨密封性
按GB/T124801990中第3章和第4章的规定进行6.4结构强度
Q/CNPC 98--2004
在结构强度试验架上用吊车将整房对角吊离地面3m～5m后急速下放，刹车；重复三次，并测量房体侧面、端面、门、窗对角线尺寸。6.5绝缘
试验动力线、照明线、广播线对地的绝缘性能。试验方法按GB/T14048.12000中7.1的规定进行。
6.6涂漆质量
目测。
6.7焊接质量
按SY/T53058Z中第.2.章的规定进行。6.8室内照明
按GB/T5700的规定进行。
6.9木家具
按GB/T3324—1995中第5.章的规定进行6.10金属家具
按GB/T3325
用钢卷尺测量。
6.12相序检查
1995中第5章的规定进行。
用相序指示器检查各插座的相序。6.13电器设备及仪表
试验步骤：
a）房内电器设备仪表均处在断路时接通电源，对各电器设备及仪表分别进行试运转，运转正常为合格；
b）单项试验合格后接通电源，对电器设备及仪表同时进行试运转，全部运转正常为合格。6.14冷态绝缘电阻值
断电状态下，使房间内的接触器、开关全部处于闭合状态，房间内整个电器线路连接在一起，然后采用兆欧表对电气系统进行测量6.15室内装饰
6.15.1地板、墙板甲醛释放量限量按GB18580—2001中第6章的规定进行。6.15.2漆类木质涂料中有害物质限量按GB18581一2001中第4章的规定进行。6.15.3胶粘剂中有害物质限量按GB18583-2001中第4章的规定进行。6.15.4木家具中有害物质限量按GB185842001中第-5章的规定进行。Q/CNPC98—2004
用常规检验方法。
检验规则
7.1出厂检验
每栋出厂的野营房均应进行出厂检验。7.1.1
出厂检验项目见表5。
项目名称
基本尺寸
防尘密封性
防雨密封性
结构强度
绝缘性能
涂漆质量
焊接质量
铆接质量
外墙板质量
内墙板质量
地板质量
外观质量
室内照明
门、窗
配套设施
通风装置
隔热保护
木制家具
金属家具
装配质量
相序检查
野营房的出厂检验和型式试验的检验项目本标准章、条号
电器系统绝缘电阻
漏电保护
电器设备及仪表
供排水系统
防火系统
制冷、制热性能
室内装饰
注：“/”表示进行项目，“×”表示可不进行项目。8
试验方法
检验类别
型式试验
出厂检验
