【机械行业标准(JB)】 锅炉用抛煤机 技术条件

ICS27.060

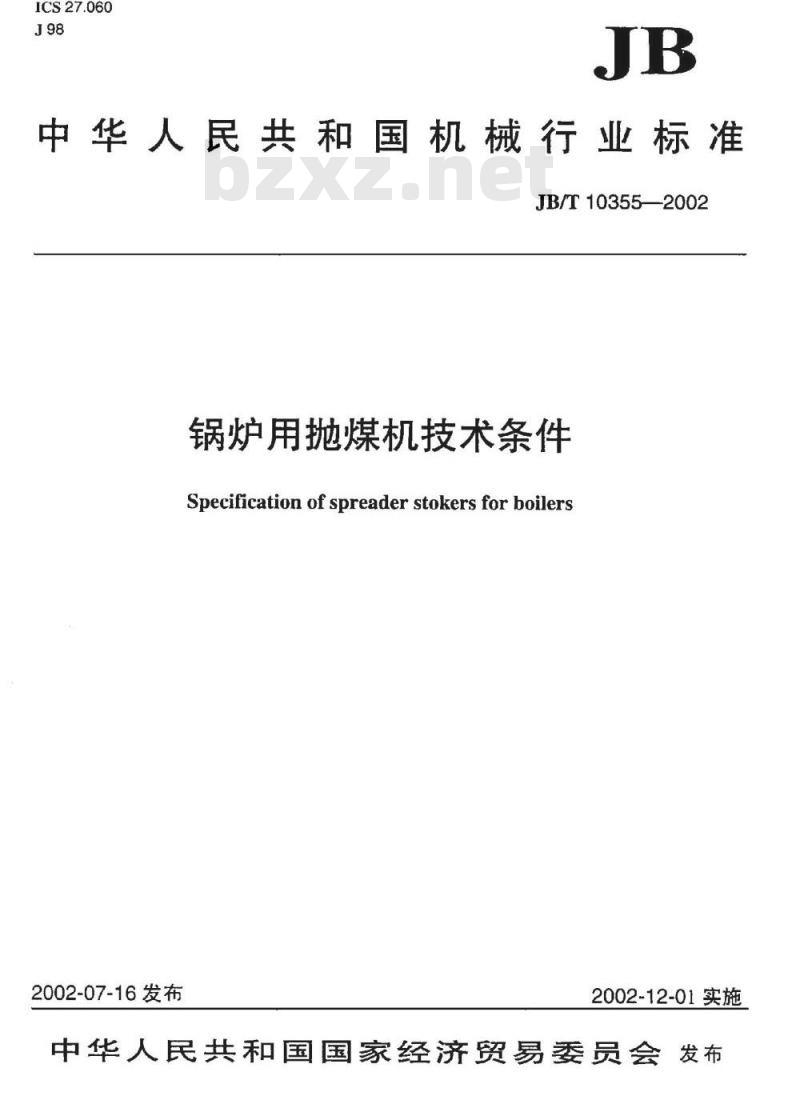

中华人民共和国机械行业标准
JB/T10355—2002
锅炉用抛煤机技术条件
Specificationofspreaderstokersforboilers2002-07-16发布
2002-12-01实施
中华人民共和国国家经济贸易委员会发布前言

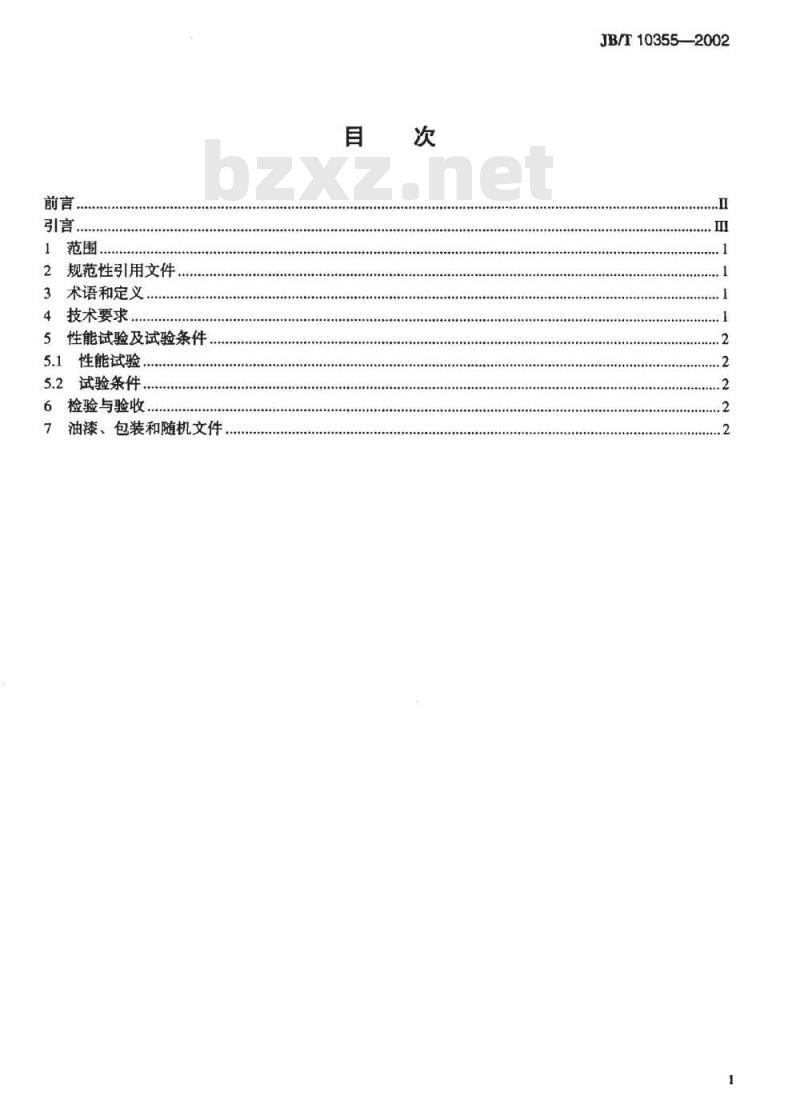

规范性引用文件
术语和定义
技术要求，
性能试验及试验条件
5.1性能试验.
5.2试验条件
6检验与验收
7油漆、包装和随机文件
JB/T10355-—2002
JB/T10355--2002

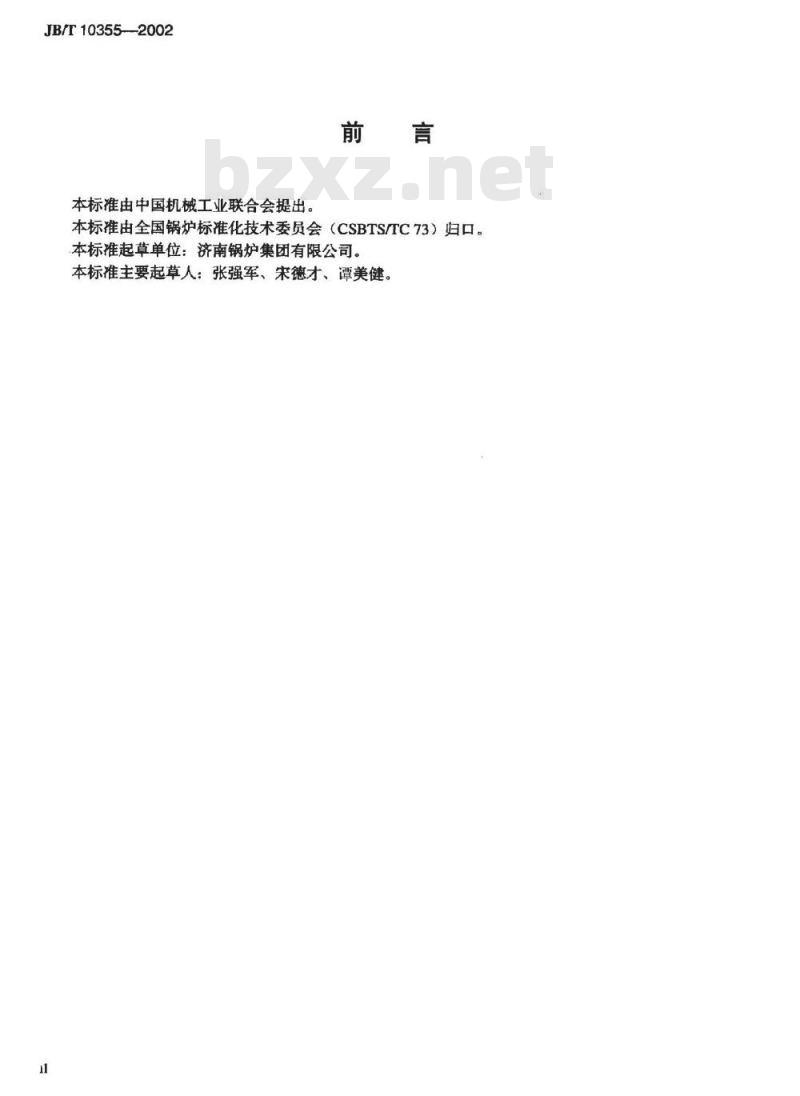

本标准由中国机械工业联合会提出。前言
本标准由全国锅炉标准化技术委员会（CSBTS/TC73）归口。
本标准起草单位：济南锅炉集团有限公司。本标准主要起草人：张强军、宋德才、谭美健1
JB/T103552002

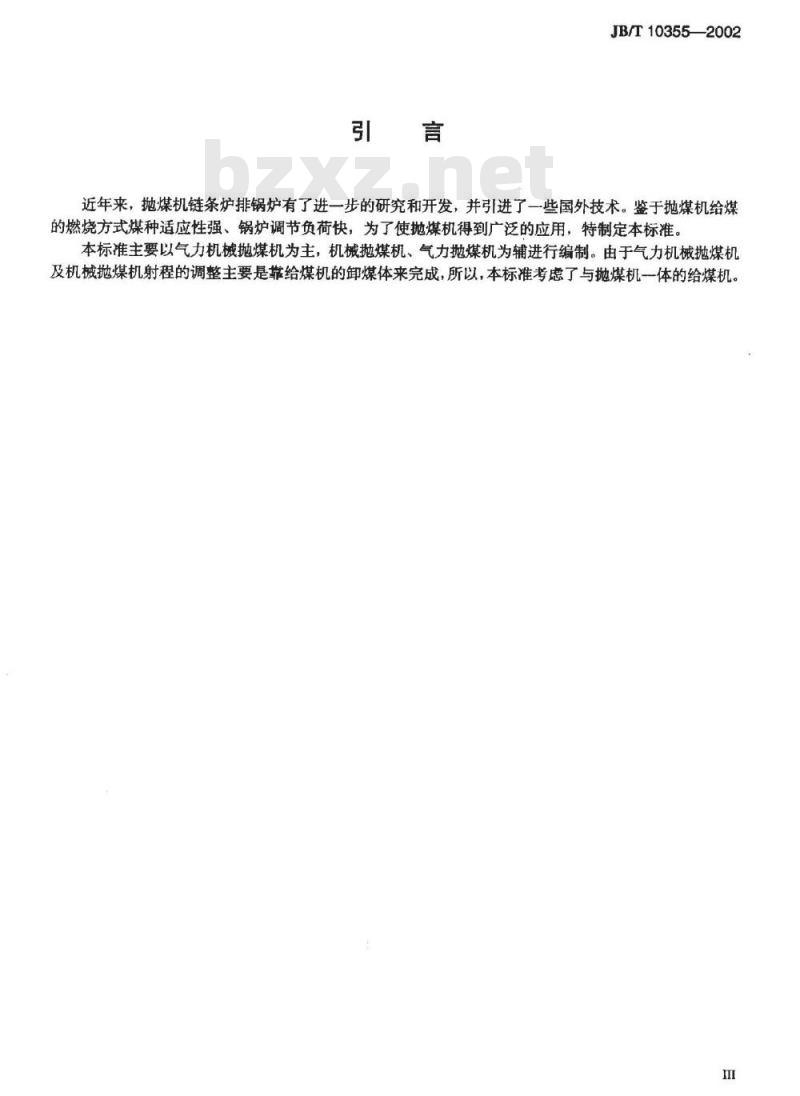

近年来，抛煤机链条炉排锅炉有了进一步的研究和开发，并引进了一些国外技术。鉴于抛煤机给煤的燃烧方式煤种适应性强、锅炉调节负荷快，为了使抛煤机得到广泛的应用，特制定本标准本标准主要以气力机械抛煤机为主，机械抛煤机、气力抛煤机为辅进行编制。由于气力机械抛煤机及机械抛煤机射程的调整主要是靠给煤机的卸煤体来完成，所以，本标准考虑了与抛煤机一体的给煤机。m

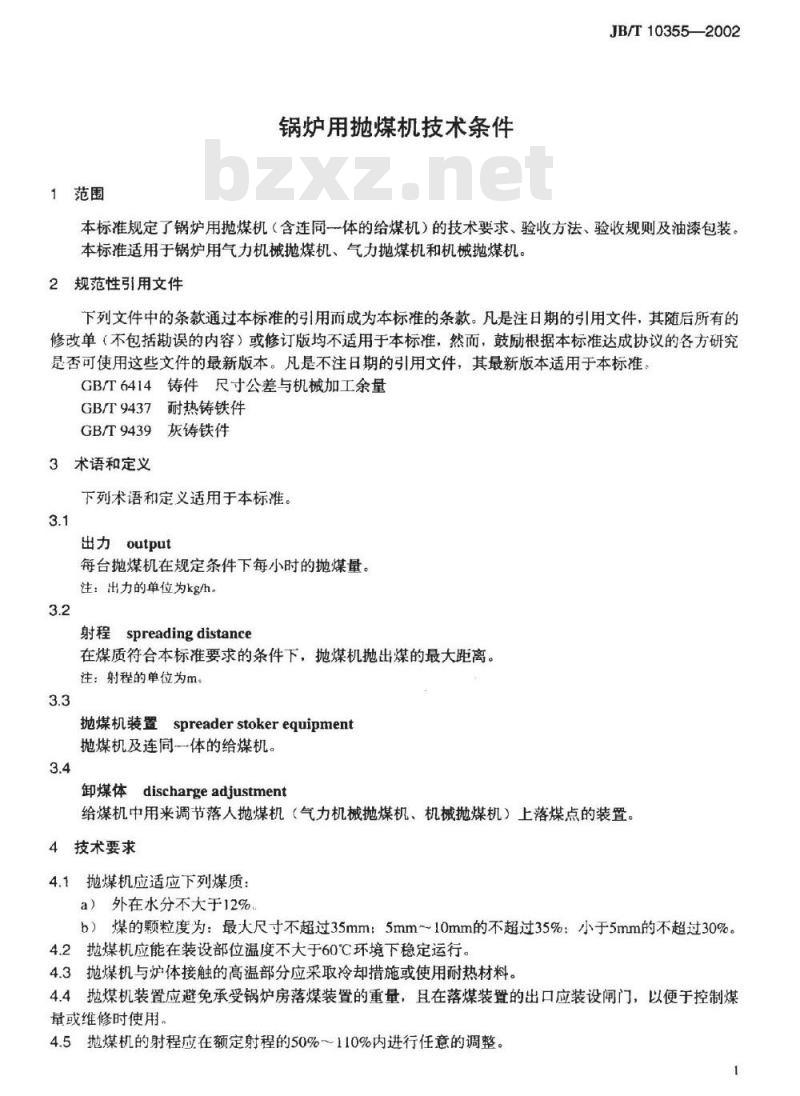

1范围
锅炉用抛煤机技术条件
JB/T10355—2002
本标准规定了锅炉用抛煤机（含连同一体的给煤机）的技术要求、验收方法、验收规则及油漆包装。本标准适用于锅炉用气力机械抛煤机、气力抛煤机和机械抛煤机。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6414铸件尺寸公差与机械加工余量GB/T9437耐热铸铁件
GB/T9439灰铸铁件bzxz.net
3术语和定义
下列术语和定义适用于本标准。3.1
出力output
每台抛煤机在规定条件下每小时的抛煤量。注：出力的单位为kg/h。
射程spreadingdistance
在煤质符合本标准要求的条件下，抛煤机抛出煤的最大距离。注：射程的单位为m。
抛煤机装置spreaderstokerequipment抛煤机及连同一体的给煤机。
卸煤体dischargeadjustment
给煤机中用来调节落人抛煤机（气力机械抛煤机、机械抛煤机）上落煤点的装置。4技术要求
4.1抛煤机应适应下列煤质：
a）外在水分不大于12%
b）煤的颗粒度为：最大尺寸不超过35mm：5mm~10mm的不超过35%：小于5mm的不超过30%。4.2抛煤机应能在装设部位温度不大于60℃环境下稳定运行。4.3抛煤机与炉体接触的高温部分应采取冷却措施或使用耐热材料。4.4抛煤机装置应避免承受锅炉房落煤装置的重量，且在落煤装置的出口应装设闸门，以便于控制煤量或维修时使用、
4.5抛煤机的射程应在额定射程的50%110%内进行任意的调整。一
JB/T10355-—2002
4.6抛出煤的细粉应能定向抛出并无明显的飘散现象。4.7气力机械或机械抛煤机卸煤体的调整范围不得小于60mm4.8抛煤机装置中的灰铸铁件应不低于HT200，并符合GB/T9439的规定，耐热铸铁件应满足装设位置温度的要求，并符合GB/T9437的规定。4.9铸件的铸造公差应符合GB/T6414和设计图样的要求。4.10各轴承装置上的密封件应严密、坚固。4.11传动装置上的带轮、传动副应装有安全罩。各传动和调节机构在运转中应无明显的振动，其噪声应小于7OdB（A）。
4.12抛煤机装配后应符合下列技术要求：a）转子轴与轴孔的同轴度误差不得超过0.08mm。b）左右壁板的垂直度以及两壁板的平行度偏差小于0.5mm。c）与抛煤机联为一体的给煤机，装配公差为。1）转动轴与轴孔的同轴度误差不得超过0.08mm：2）主动轴与被动轴中心线的平行度偏差小于0.5mm。5性能试验及试验条件
5.1性能试验
同一设计型号或改型设计时应进行下列性能试验a）射程试验：在额定射程的50%～110%之间能任意调整。b）出力试验：在额定出力的50%～110%之间能任意调整。c）抛洒均勾度试验：测定调节出力和射程范围内颗粒分布状态。5.2试验条件
5.2.1试验宜在锅炉上或运动的炉排面上进行。5.2.2抛煤机口中心线距离抛洒面（燃烧面或模拟燃烧面）的建议高度：a）机械抛煤机为1.5m。
b）气力机械抛煤机为1.8m。
c）气力抛煤机为2.0m
以上高度可根据抛煤机的设计射程进行适当调整。噪声测试点的位置：
a）距离抛煤机1m。
b）距离地面高度大于1.2m。
6检验与验收
6.1应按本标准和设计图样的规定对抛煤机进行检验。6.2设备中采用水冷却的部分应以0.5MPa的水压进行密封性试验，保压2min，不得有渗漏现象。6.3整机装配完毕后用手转动抛煤机主轴，应感觉比较轻松。各调节部分应灵活自如。7油漆、包装和随机文件
7.1抛煤机装置的本体件的表面应涂防锈底漆和面漆，面漆要均匀、美观。7.2连接面和机加工面应涂防锈油脂或黄油。7.3面漆的颜色和防护措施也可根据用户要求而定，7.4设备应装箱出厂，传动装置附件、易损、易丢失件等应另行包装以防丢失7.5每台抛煤机装置必须经检验合格并填写合格证后方能出厂。2
出厂随机文件应包括下列内容：设计说明书：
安装、使用说明书；
试验报告；
产品合格证。
JB/T10355—2002
