【机械行业标准(JB)】 电工用树脂浸渍玻璃纤维网格 第3部分：单项材料规范 环氧玻璃纤维网格

ICS29.035.99
2002-07-16
JB/T10322.3
2002-12-01

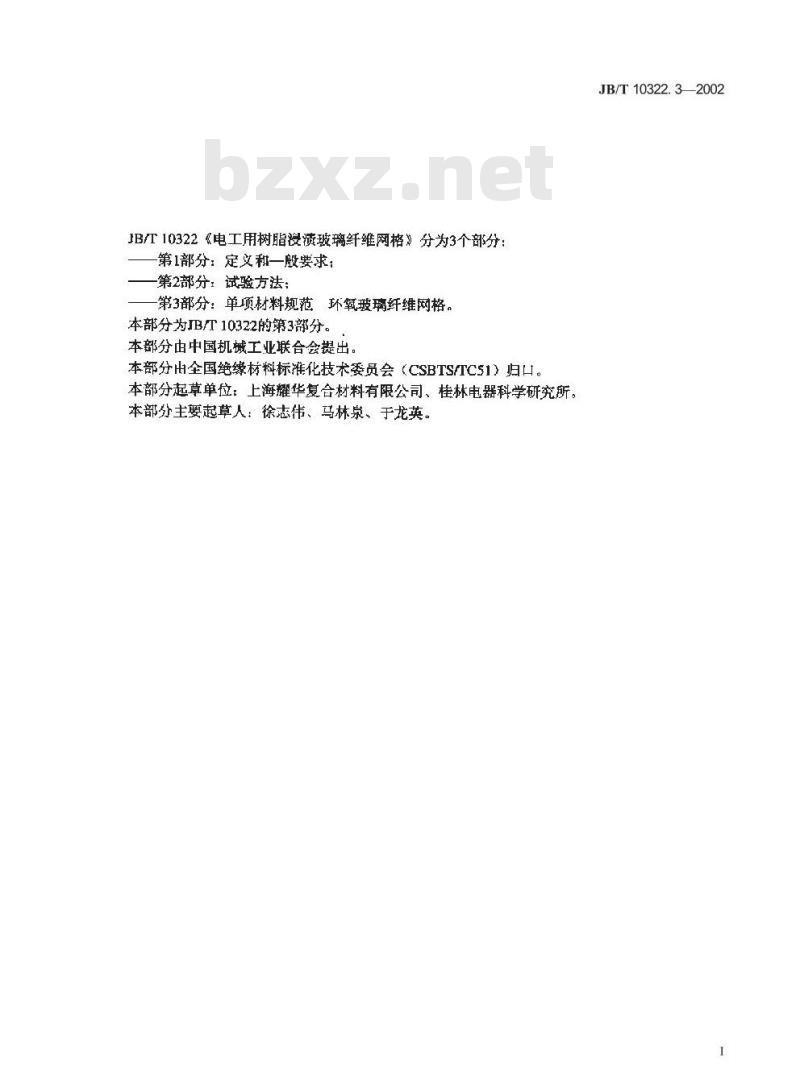

JB/T10322《电工用树脂浸渍玻璃纤维网格》分为3个部分：第1部分：定义和一般要求：
第2部分：试验方法：
第3部分：单项材料规范
、环氧玻璃纤维网格。
本部分为IBT10322的第3部分。
本部分由中国机械工业联合会提出。本部分出全国绝缘材料标准化技术委员会（CSBTS/TC51）归口。本部分起草单位：上海耀华复合材料有限公司、桂林电器科学研究所。本部分主要起草人：徐志伟、马林泉、于龙英JB/T10322.3—2002

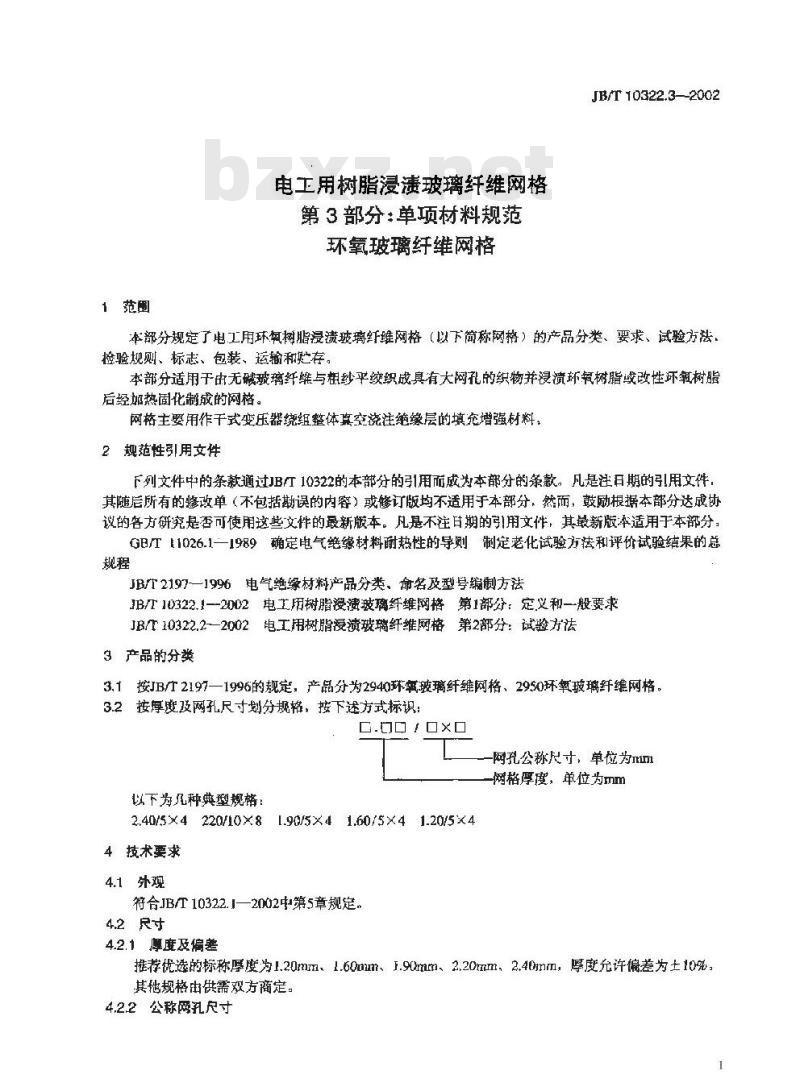

1范圈
电工用树脂浸玻璃纤维网橙
第3部分：单项材料规范
环氧玻璃纤维网榨
JB/T 10322.3—-2002
本部分规定了电工用环氧树脂浸渍玻璃纤维网格（以下简称网格）的产品分类、要求、试验方法，接验规则、标志、包、输和烂存。本部分适用干由无碱玻璃纤维与粗纱平绞织成真有大网孔的织物并浸溃环氧树脂或改性环氧树脂后经加热固化制成的网格。
网格主要用作干式变压器绕组整体真究浇注绝缘层的填充增强材料，2规范性引用文件
下列文件中的条款通过JB10322的本部分的引用而成为本部分的条款，凡是注日期的引用文件其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的客方研究是否可使用这些文件的最新版本。凡是不注甘期的引用文件，其最新版本适用于本部分GBT11026.1一1989确定电气绝缘材料前热性的导则制定老化试验方法和评价试验结果的总规程
JBT2197-—1996电气绝缘材料产品分类、命名及型号编制方法JB/T10322.1—2002电工用树脂浸渍玻璃纤维网格第1部分：定义和一般要求JB/T10322.2—2002电工用树脂浸渍玻璃纤维网格第2部分：试验方法3产品的分类
3.1按JB/T2197—1996的规定，产品分为2940环氧玻璃纤维网格，2950环氧玻璃纤维网格。3.2按厚度及网孔尺寸划分规格，按下述方式标识：C.OO 1 OX0
网孔公称尺寸，单位为nim
网格厚度，单位为mm
以下为几种典型规格：
2.40/5×4 220/10×81.90/5×41.60/5×41.20/5×44技术要求
4.1外观
符合JB/T10322.I—2002中第5章规定4.2尺寸
4.2.1厚度及偏差
推荐优忧选的标称厚度为1.20mm、1.60mm、F.90mm2.20mm，2.40mm，厚度充许偏差为土10%其他规格出供需双方商定，
4.22公称网孔尺寸
JB/T 10322.3—2002

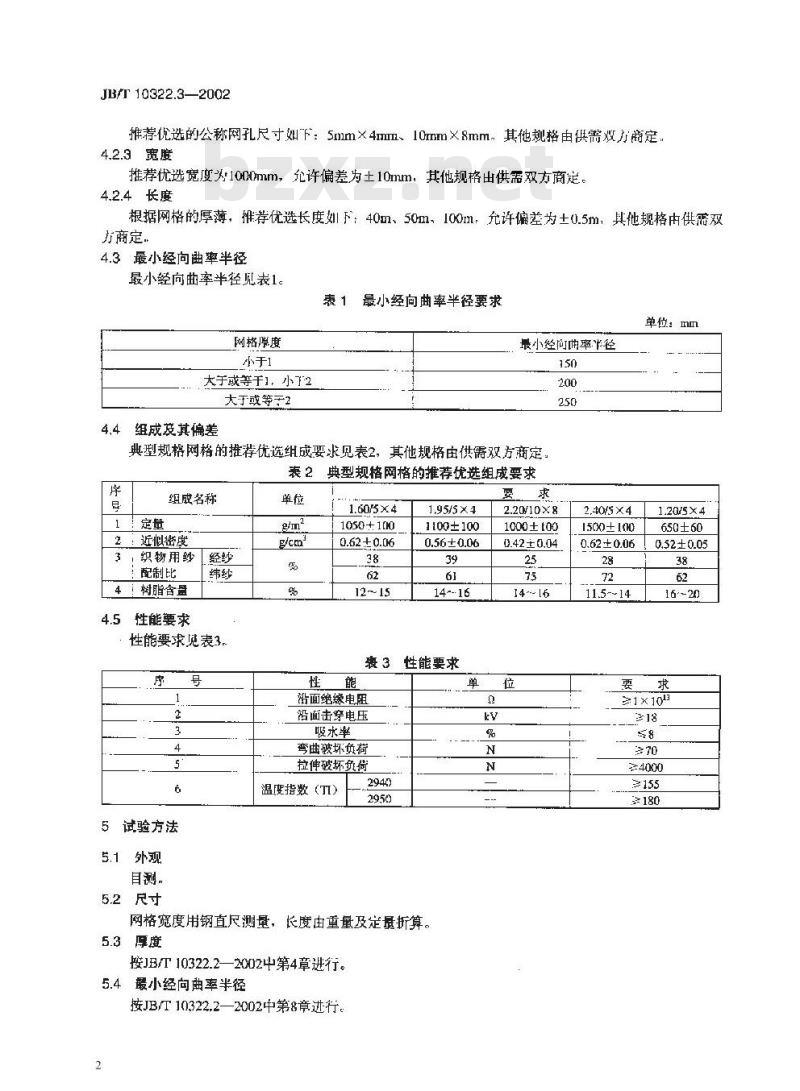

推荐优选的公称网孔尺寸如下：Smm×4mm、10mm×8mm，其他规格由供需双力商定：4.2.3宽度
推荐优选宽度为1000mm，允许偏差为土10mm，其他规格出供需双方商定。4.2.4长度
根据网格的厚薄，推荐优选长度如下：40ml、50m、100m；允许偏差为土0.5m，其他规格由供需双方商定.
4.3最小经向曲率半径
最小经向曲率半径见表1。
最小经向曲率半径要求Www.bzxZ.net
单位：mm
网格厚度
小于1
大于或等于1，小了2
大于或等于2
组成及其偏差
最小经间哺率径
典型规格网格的推荐优选组成要求见表2，其他规格由供需双方商定表2典型规格网格的推荐优选组成要求序
组成名称
2：近似密度
3，织物用纱
配制比
4！树脂含盘
性能要求
性能要求见表3.
试验方法
目测，
5.2尺寸
1.60/5×4
1050+100
0.62 ±0.06
1.95/5×4
100±100
0.56±0.06
14--16
衰 3 性能要求
沿面绝缘电阻
沿面击穿电压
吸水率
弯曲破坏负荷
拉伸破坏负荷
温度指数(TI)
网格宽度用钢直尺测量，长度由重量及定量折算。5.3
按JB/T10322.2—2002中第4章进行。最小经向曲率半径
按JB/T10322.2—2002中第8章进行。2
2.20/10X8
1000±t00
0.42±0.04
14 ~16
1500±1
0.62±0.06
1.20/5×4
650±60
0.52±0.05
:1×10

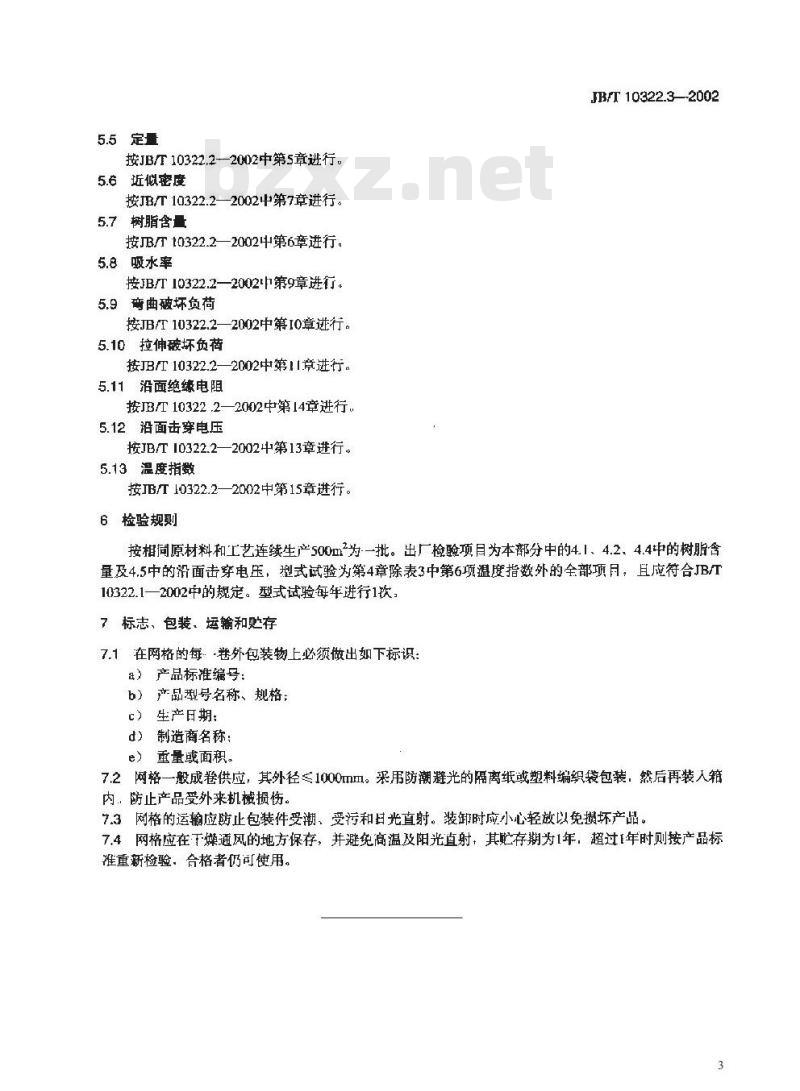

5.5定量
按JB/T10322.2—2002中第5章进行。5.6近似密度
按JB/T10322.2—2002中第7章进行。5.7 树脂含量
按JB/T10322.2—2002中第6章进行。吸水率
按JB/T10322.2—2002第9章进行。5.9弯曲破坏负荷
按JB/T10322.2—2002中第10章进行。5.10拉伸破坏负荷
按JB/T10322.2—2002中第章进行。5.11沿面绝缘电阻
按JB/T10322.2—2002中第14章进行5.12沿面击穿电压
按JB/TI0322.2—2002中第13章进行。5.13 温度指数
按JB/T10322.2—2002中第15章进行。6检验规则
JB/T 10322.3—2002
按相同原材料和工艺连续生产500m为一批。出厂检验项目为本部分中的4.1、4.2、4.4中的树脂含量及4.5中的沿面击穿电压，型式试验为第4章除表3中第6项温度指数外的全部项目，且应符合JB/T10322.1—2002中的规定。型式试验每年进行1次：7标志、包装，运输和贮存
7.1在网格的每-卷外包装物上必须做出如下标识：a）产品标雅编号：
b）产品型号名称、规格：
生产日期：
制造商名称：
e）重量或面积。
7.2网格一般成卷供应，其外径≤1000mm。采用防潮避光的隔离纸或塑料编织袋包装，然后再装入箱内：防止产品受外来机械损伤。7.3网格的运输应防止包装件受潮、受污和日光直射。装卸时应小心轻放以免摄坏产品。7.4网格应在下燥通风的地方保存，并避免高温及阳光直射，其贮存期为1年，超过1年时则按产品标推重新检验。合格者仍可使用。
