【国家标准(GB)】 金属覆盖层 金和金合金电镀层的试验方法 第四部分:金含量的试验

中华人民共和国国家标准
金属覆盖层
金和金合金电镀层的试验方法
第四部分金含量的测定
Metailic coatings : Test methods electrodeposited goldand gold alloy coatings Part 4:Detemination of gold contentG12305.4—90
本标准等效采用国际标准IS0）4524/1—1985《金属接盖层金和金含金电镀层的试验方法第四部分金含的测定》。
1主题内容与适用范围
本标准规定了金和金合金镀层中金含量的测定方法。本标准适用于工程、装价及防护用金和金合金电镀层中金含量的测定。2引用标准
GB12305.1金属覆盖层金和金合金屯镀层试验方法第一部分镀层厚度测量3概述
某些金合金镀层的金含基小下90%，当用硝酸将镀层与基体金属分离时，有些合金元紊可能溶解在硝酸溶液中，致使其测量结果偏高，这种情况下，应该用机械法使金镀层从基体上剥离下来。为了得到谁碗的測最结果，需要提高称量的精确度，并需要较人的试样。如有必要，还要制备特别厚的电镀试样，但没有必娶限制被测工作的面积，样品可以是由一个镀槽中得到的一个或多个小零件，也可以是从大工件上切上的一块大的电镀面积（包括侧面和边缘）。如果供需双方商定金的含量应大于99%，那么为保证金的纯度双方应签定专门的协议：这个协议应包括用特厚镀层进行微量杂质的光谱分析，或者控制镀金溶液，确保金属杂质的污染不超过规定。在金含最小于99%时，应采用本标准中4和5的测定方法。其它方法例如电子探针法，也可以采用。用适当的方法从试样上取下一片或多片试片，如有必要，可将一个或多个完的工件切成适当的尺寸，尽量采用机械方法：除去试样上的基体金属。将试样置于小烧杯中，在温度约20℃下加入一定量的稀硝酸（1体积浓硝酸加3体积蒸馏水），使基休金属和底层全部熔解。但在合金镀层的情况下，酸会溶解一些个金元素，应特别江意的是，当基体金属含锡时，四价锡的氛氧化物紧紧地粘附在金镀层上，为防止生成四价的氢氧化物，可向稀硝酸中加入2%(V/V)的氢瓶酸或5%(V/V)的氟硼酸，倾出溶液。将留下的金镀层用蒸馏水清洗数次，并在100匕左右干燥。4火试金法
可用5Ⅱ名的金镀层进行测定。为得到较高的准确度，应尽可能使用较大量的金镀层进行测定。4.1探作步媒
国家技术监督局19900406批准
1991-01-01实施
GB12305.4-90
YrKAoNTKAca-

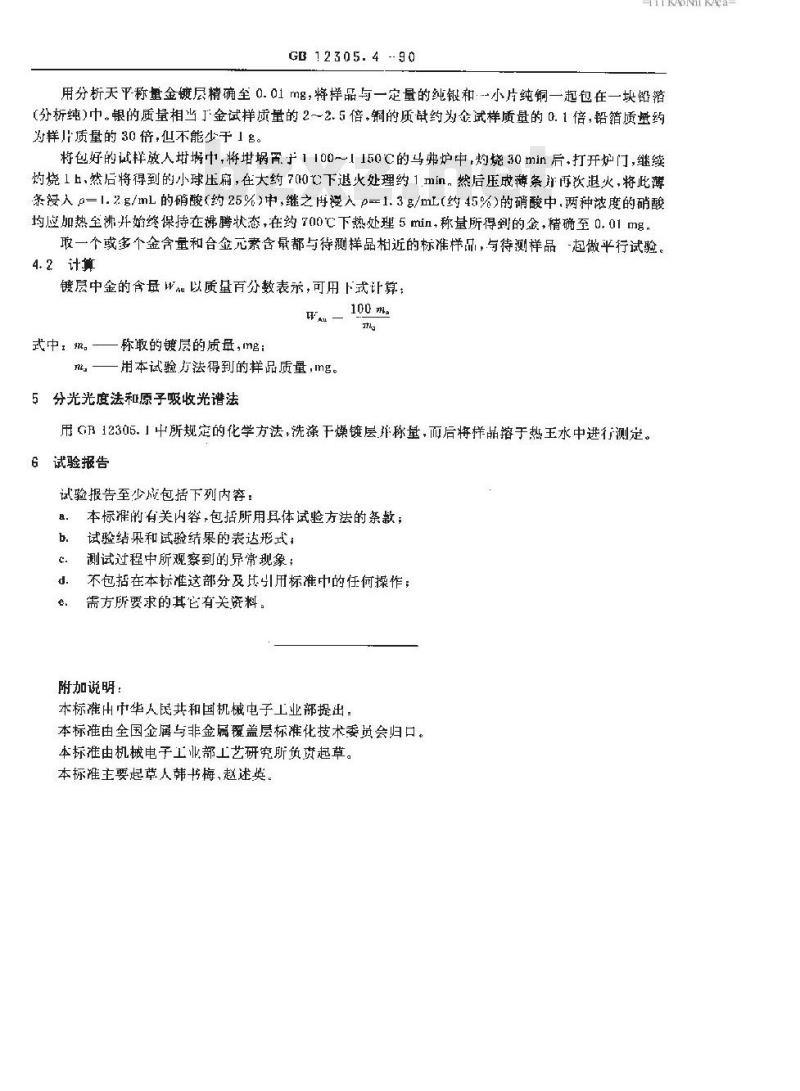

用分析天平-称量金镀层精确至0.01mg，将样品与一定量的纯钢和小片纯铜一起包在一块铅箔（分析纯)中.银的质量相当了金试样质量的2-2.5倍，铜的质约为金试样质量的0.1倍，铅箔质量约为样片质量的30倍，但不能少于1g。将包好的试样放人中，将埚宵于1100～1150℃的马弗炉中，灼烧30min后.打开炉门，继续灼烧1h、然后将得到的小球压扁，在大约700下退火处理约1.min。然后压成薄条开再次退火，将此薄条没入p=1.2.g/mL的硝酸（约25%）中，继之再浸入p=1.3g/mL(约45%）的硝酸中，两种浓度的硝酸均应加热至沸并始终保持在佛腾状态，在约700C下热处理5min，称量所得到的金，精确至0.01mg，取一个或多个金含量和合金元素含最都与待测样品相近的标准样品，与待测样品-起做平行试验。4.2计算免费标准下载网bzxz
镀层中金的含量w以质量百分数表亲，可用下式计算：100m
式中，m。称取的镀层的质量，mg：m—用本试验方法得到的样品质量，ing。5分光光度法和原子吸收光谱法
用GB12305.中所规定的化学方法，洗涤干燥镀层诈称量，而后将样品溶于热王水中进行测定。6试验报告
试验报告至少应包括下列内容：且。本标摊的有关内容，包括所用具体试验方法的条款；试验结果和试验结果的表达形式，b.
试过程中所观察到的异常现象；c
d.不包括在本标准这部分及其引用标准中的任何操作；需方所要求的其它有关资料。
附加说明：
本标摊出中华人民共和国机械电子工业部提出：本标准由全国金属与非金属覆盖层标准化技术委员会归口。本标准由机械电子工业部工艺研究所负资起草。本标准主要起草人韩书悔、赵述英。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
