一般工业用宽V带轮
Pulleys of wide V belt for industrie!1主题内容与适用范围
本标准规定了般工业用宽√带轮基本结构及尺和技术要求。本标准适用于一般工业用带传动变速装置中所使用的宽√带轮。本标准不适用机动车或农业机械使用的宽V带轮。2引用标准
GB 6931
GB9439
GB11357
GB 11356
GH1184
GB2828
带传动术语
灰铸铁件
带轮的质量、表面粗糙度及平衡普通及窄V带传动用带轮槽形检验形状和位置公差未注公差的规定逐批捡查计数抽样程序及抽样表（适用于连续批的检查）防锈包装
GB 4879
GB191：包装储运图示标志
GB6388运输包装收发货标志
3术语
本标准使用的术语按GB6931的规定。4基本结构型式和尺寸
GB 12614—90

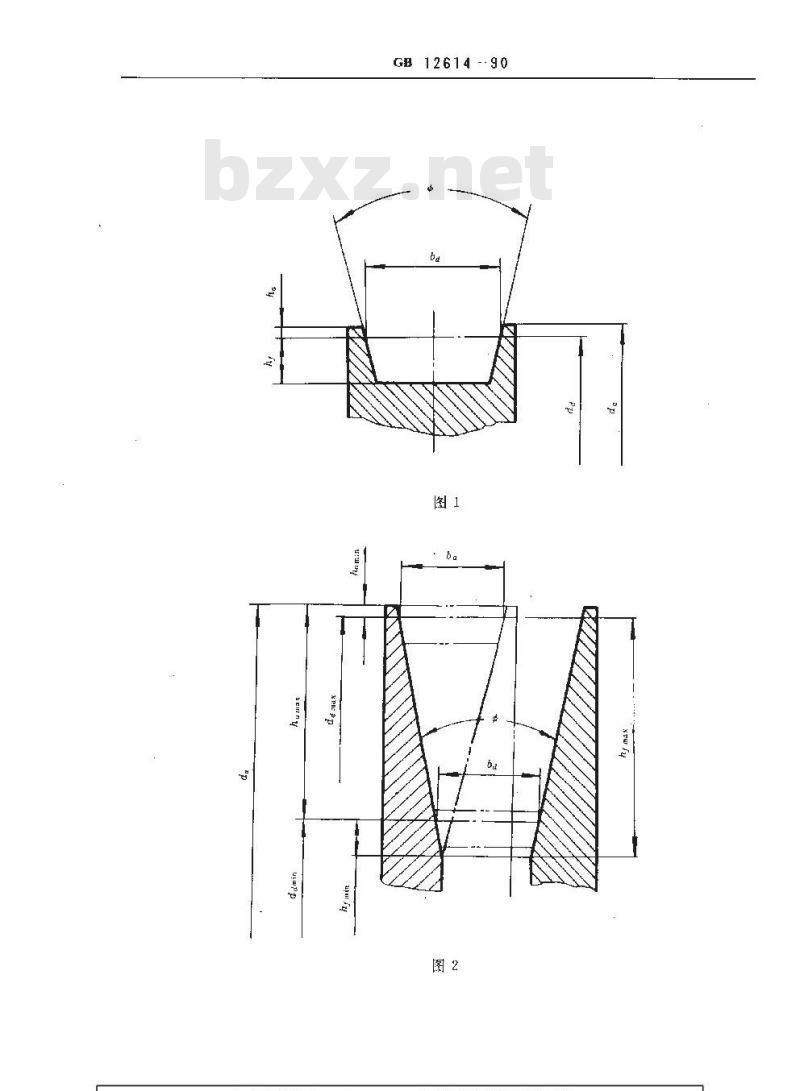

4.1带轮有二种基本结构型式：1型为定而径式（槽形截面见图1；1型为变直径式（槽形截面见图2)4.2带轮尺寸(见图1、图2)按表1规定。国家技术监督局1990-12-14批准1991-10-01实施
GB12614-90
hy nain
rtamin
$,(°)
GB 12614
带轮尺寸
注：为使变速装置结构紧凑，需要尽盘减小带轮直径。根据目前的技术水平，表中规定的最小直径值仪用于齿型变速带。
5标记
5.1标记方法
带轮的标记由名称、槽型、结构型式代号，最大基准直径和标准号组成，带轮口
5.2标记示例
GB12614
标准号
最大基准直径
结构型式代号
槽型为W63、结构型式代号为型、最大基准直径355mm的带轮：带轮W631-355GB12614bzxz.net
6技术要求
6.1带轮材料一般选用符合GB9439规定的HT150或HT200，也可选用符合GB11357中规定的其他材料。
6.2带轮工作表面不应有砂眼、气孔。带轮外缘梭角要倒钝。
6. 3带轮工作面的面粗糙度参数 R。值为 3. 2 μm,其它非T作表面粗糙度参数 R。值为 12. 5 μm。6.4带轮工作表面对带轮轴线的斜向圆跳动公差按GB1184圆跳动公差10级选取。6.5带轮外径极限偏差为士IT13，带轮检验
7. 1槽角的检验
槽角用万能角度尺或极限量规进行检验。GB 12614—90
7.2基准直径的检验
带轮基准直径的检验参照GB11356中第3.3.1条的规定方法进行。号检验规则
8.1产品应按本标准及按照规定程序批准的产品图样进行检验和验收，检验合格后方能出厂，每批产品应附有产品合格证书。
8.2产品检验抽样方法由供需双方协商按GB2828的有关规定确定。.9标志，包装、贮存
9.1带轮成品应打印标志。标志由下列内容组成盘。制造厂名；
b．商标；
c．标记；
d。制造日期(或编号)或生产批号。9.2包装
9.2.1带轮成品防锈包装按GB4879中D级规定。9.2.2包装标志按GB191和GB6388规定9.2.3包装内应附有产品合格证书。9.3带轮成品应在干燥的环境中贮存，避免雨淋或与酸，碱等物质接触附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部机械标准化研究所归口。本标准由机电部机械标准化研究所、农业机械科学研究院负责起草。本标准主要起草人秦书安，丁敏。
