【国家标准(GB)】 热塑性塑料软化点(维卡)试验方法

中华人民共和国
国家标准
热塑性塑料软化点（维卡）
试验方法
GB1633-79
（1989年确认）
本方法是测定热塑性塑料于被体传热介质中，在一定的负荷、一定的等速升温条件下，试样被1毫米?压针头压人1毫米时的温度。本方法仅适用于大多数热塑性塑料。本方法测得的软化点（维卡）适用于控制质鼠和作为鉴定新品种热性能的：个指标，但不代表材料的使用温度。
一、试样及预处理
1.试样厚度应为3～6毫米，宽和长至少为10×10毫米，或直径人于10毫米。（1）模塑试样厚度为3~4毫米。（2）板材试样厚度取板材原厚，但厚度超过6毫米时，应在试样一面加工成3～4米。如厚度不足3毫米时，则可由2块但至多不超过3块选合成厚度大于3毫米时，方能进行测定。2．试样的支撑面和测面应平行，表面平整光滑、无气泡、无锯齿疫逊、叫痕或飞边等缺陷。3. 每组试样为 2 个。
4．试样的预处理可按产品标准规定。产品标准若无规定时，可直接进行测定。二、试验设备
5.试验装结构见图。应包括以下各部分：软化点（维卡）试验装置图
1—碳码，2—变形测册装置，3—负载杆4-测温装置：5—玉针，6—试样：7—搅我器，8支架！9~保温窃槽，10压针头11—加热器国家标准总局发布
中华人民共和国化学工业部提出1980年 1 月 1 日
上海高桥化工厂
GB1638—T9

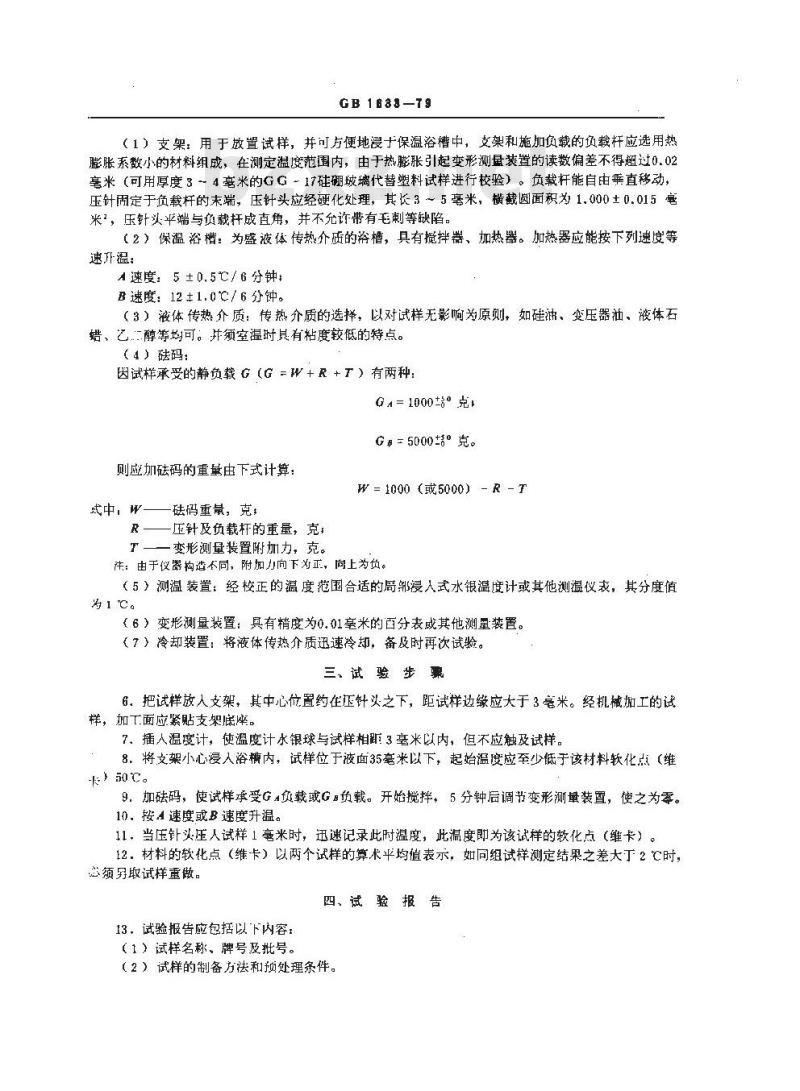

（1）支架：用于放置试样，并可方便地浸于保温浴槽中，支架和施加负载的负载杆应选用热膨胀系数小的材料组成，在测定温度范围内，由于热膨胀引起变形测量装置的读数偏差不得超过0.02毫米（可用厚度34毫米的GG17硅硼玻璃代替塑料试样进行校验）。负载杆能自由垂直移动，压针周定于负载杆的末端，压针头应经硬化处理，其长35毫米，横截圆面积岁1.000±0.015毫米，压针头平端与负载杆成直角，并不允许带有毛刺等缺陷。（2）保温浴槽：为盛液体传热介质的槽，具有搅拌器、加热器。加热器应能按下列速度等速开温：
A速度： 5 ±0.5℃/6分钟;
B 速度12 ±1.0℃/ 6 分钟。
（3）液体传热介质：传热介质的选择，以对试样无影响为原则，如硅、变压器油、液体石蜡、乙醇等均可。并须室温时具有粘度较低的特点。（4）砖码：
因试样承受的静负载 G（G=W+R +）有两种：G=1000”克
G==5000°克。
则应加码的重量由下式计算：
W= 1000 (5000) - R -T
中w—
码重最，克
一压针及负载杆的重量，克：
一变形测量装置附加力，克。
注：由于仪构造不同，附加小向下对正，向上为负。（5）测温装置：经校正的温度范围合适的局部浸入式水银温度计或其他测温仪表，其分度值净1℃。
（6）变形测量装置：具有精度为0.01毫米的百分表或其他测量装置。（7）冷却装置：将液体传热介质迅速冷却，备及时再次试验。三、试验步聚
6．把试样放人支架，其中心位置约在压针头之下，距试样边缘应大于3毫米。经机械加工的试样，加工面应紧贴支架底座。
7插人温度计，使温度计水银球与试样相距3毫米以内，但不应触及试样。8.将支架小心浸人浴槽内，试样位于液面35毫米以下，起始温度应至少低于该材料软化点（维卡50。
9．加码，使试样承受G，负载或G=负载。开始搅拌，5分钟后调节变形测量装置，使之为零。10.按A 速度或B 速度升温。
11，当压针头压人试样1毫米时，迅速记录此附溢度，此温度即为该试样的软化点（维卡）。12．材料的软化点（维卡）以两个试样的算术平均值表示，如同组试样测定结果之差大于2℃时，感须另取试样重做。
四试验报告
13，试验报告应包括以下内容：（1）试样名称、牌号及批号。
（2）试样的制备方法和预处理条件。（）起始温度。
（4）升温速度。
（3）负载大小
（6）使用的传热介质。
（7）选合试验的层数。Www.bzxZ.net
GB 1633-7 9
（8）每个试样的软化点（维卡）和试样的算术平均值。（9）试验过程及试验后试样的特殊情况。（10）试验人员及日期。
注：自本标准实施之月起，原部标准HG 2—1169—77作废。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
