【国家标准(GB)】 多绳摩擦式提升机

ICS_73.100.40

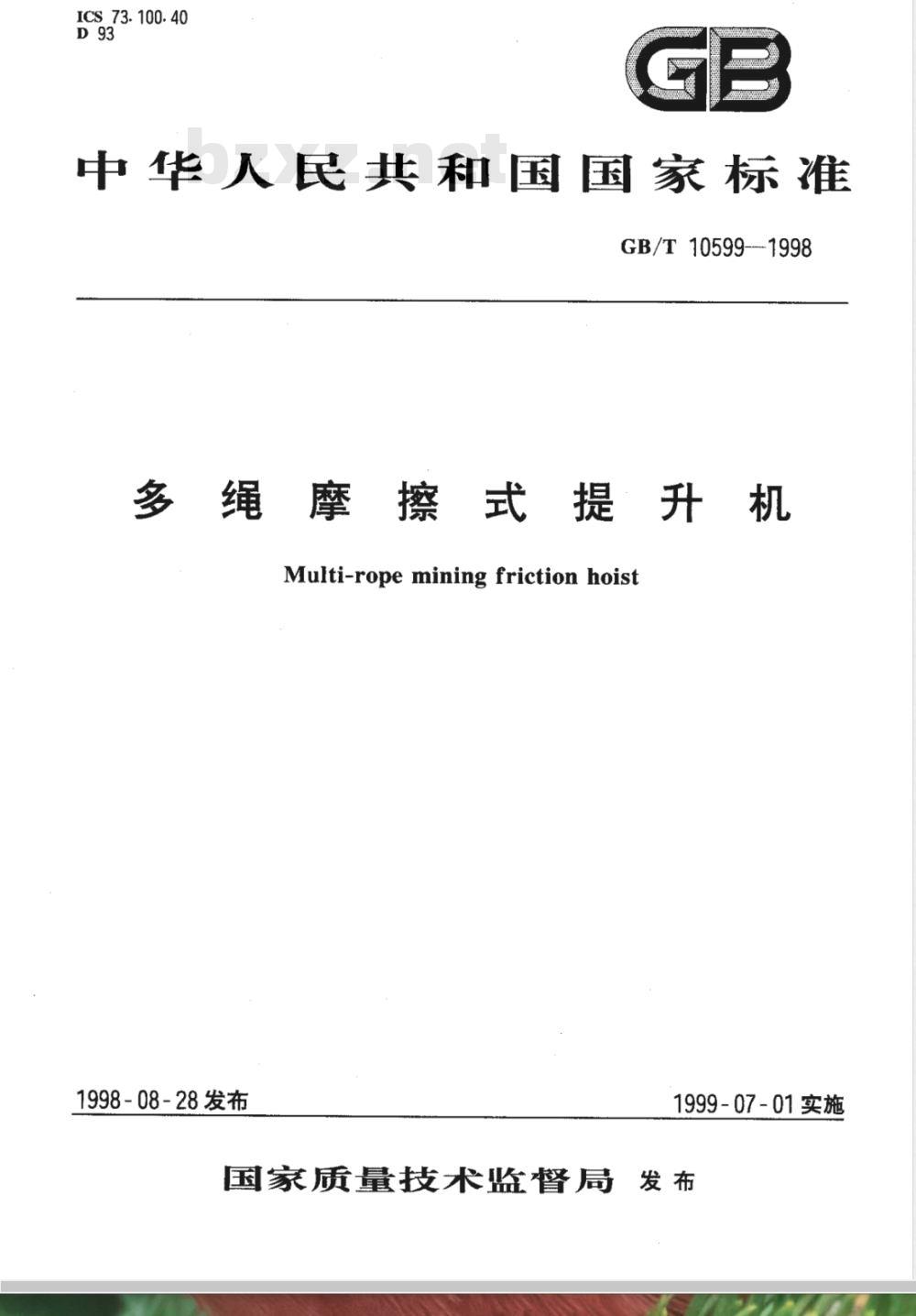

中华人民共和国国家标准
GB/T 10599---1998
多绳摩擦式提升机
Multi-rope mining friction hoist1998-08-28发布
1999-07-01实施
国家质量技术监督局发布
GB/T10599—1998

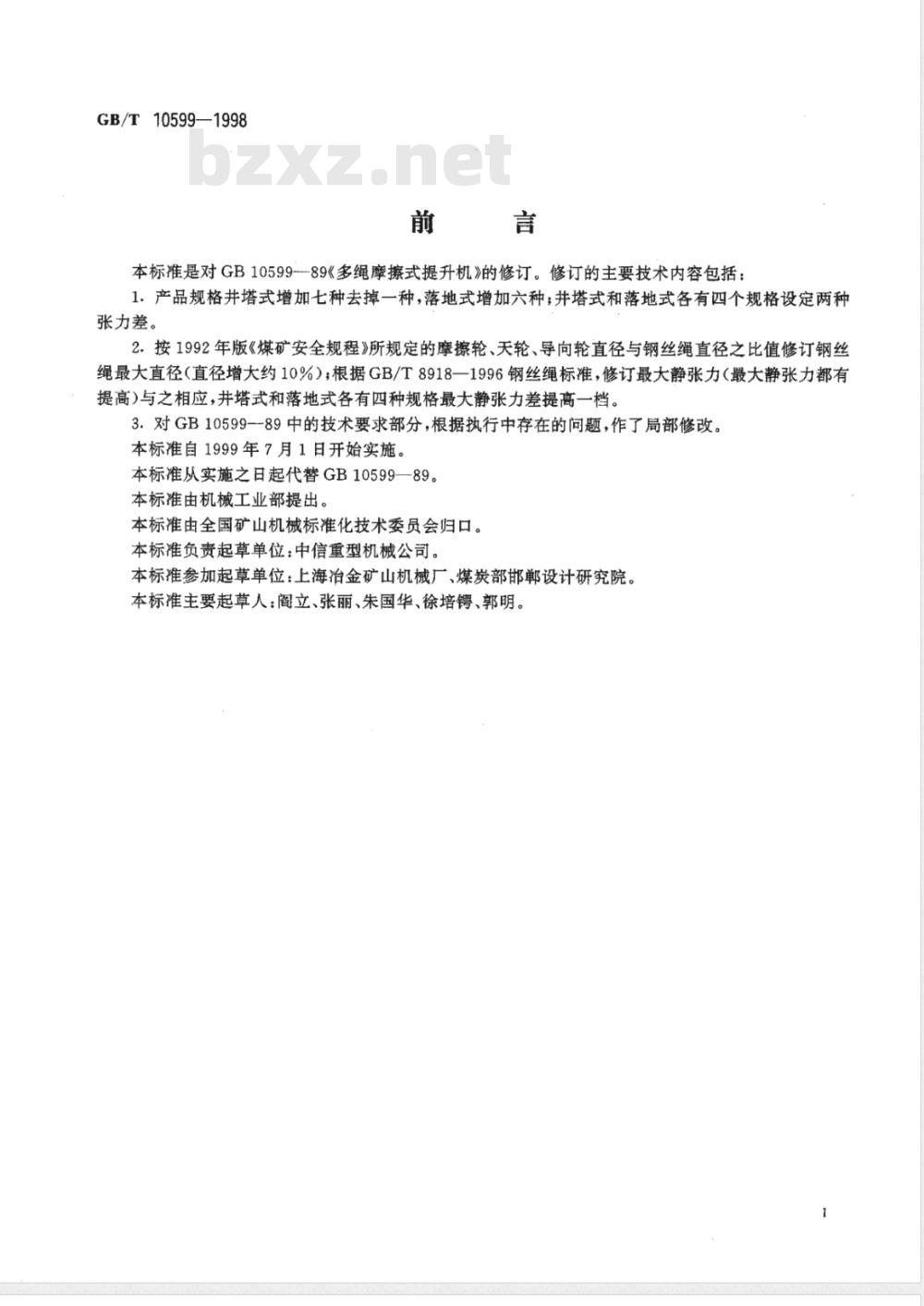

本标准是对GB10599--89《多绳摩擦式提升机》的修订。修订的主要技术内容包括：1．产品规格井塔式增加七种去掉一种，落地式增加六种；井塔式和落地式各有四个规格设定两种张力差。
2.按1992年版《煤矿安全规程》所规定的摩擦轮、天轮、导向轮直径与钢丝绳直径之比值修订钢丝绳最大直径（直径增大约10%），根据GB/T8918一1996钢丝绳标准，修订最大静张力（最大静张力都有提高)与之相应，井塔式和落地式各有四种规格最大静张力差提高一档。3.对GB10599-89中的技术要求部分，根据执行中存在的问题，作了局部修改。本标准自1999年7月1日开始实施。本标准从实施之日起代替GB10599—89。本标准由机械工业部提出。
本标准由全国矿山机械标准化技术委员会归口。本标准负责起草单位：中信重型机械公司。本标准参加起草单位：上海冶金矿山机械厂、煤炭部邯郸设计研究院。本标准主要起草人：阎立、张丽、朱国华、徐培锷、郭明。1范围wwW.bzxz.Net

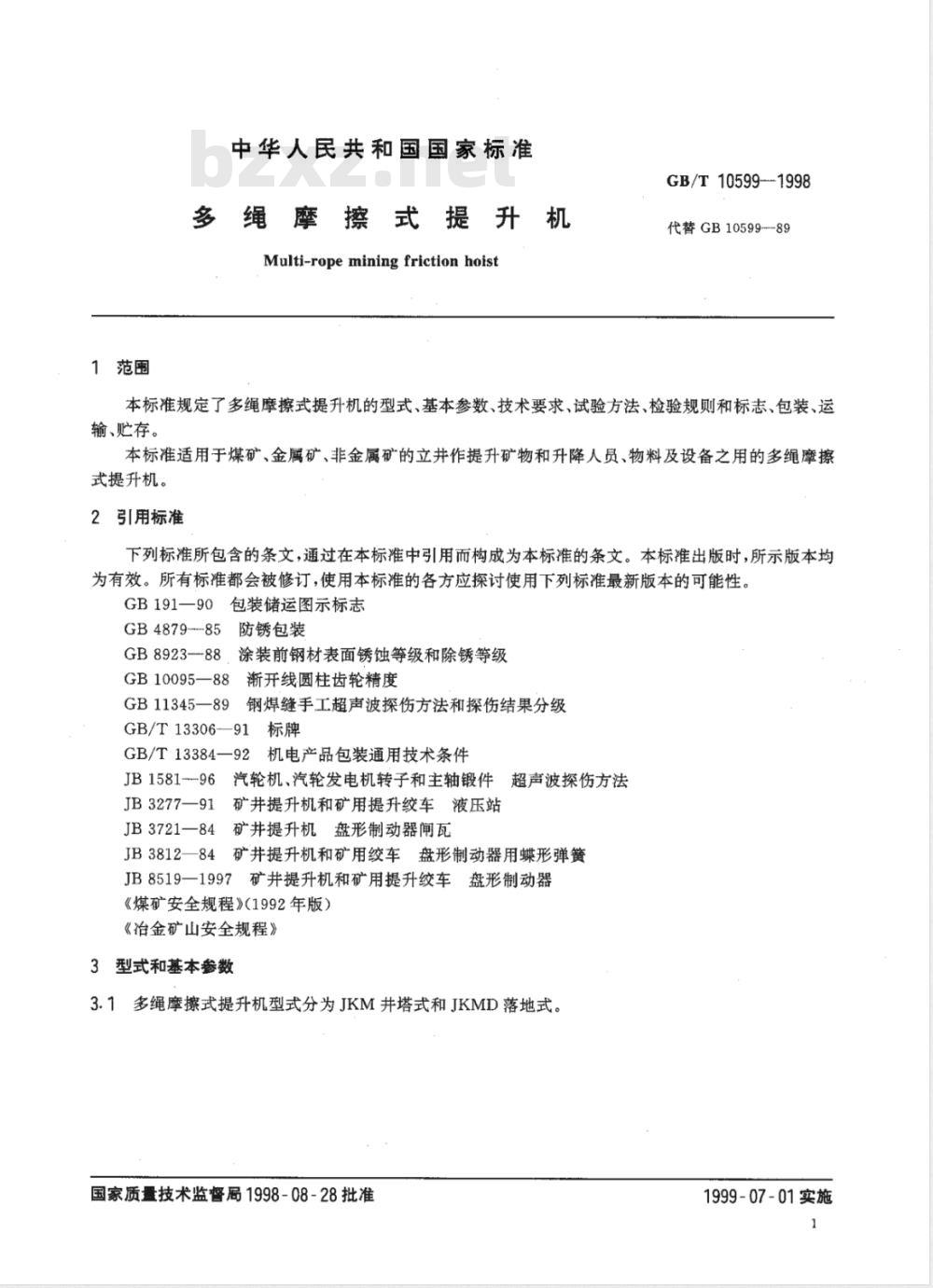

中华人民共和国国家标准
多绳摩擦式提升机
Multi-rope mining friction hoistGB/T10599-1998
代替GB10599---89
本标准规定了多绳摩擦式提升机的型式、基本参数、技术要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于煤矿、金属矿、非金属矿的立井作提升矿物和升降人员、物料及设备之用的多绳摩擦式提升机。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191—90包装储运图示标志
GB4879--85防锈包装
GB8923--88，涂装前钢材表面锈蚀等级和除锈等级GB10095—88
渐开线圆柱齿轮精度
GB11345—89
钢焊缝手工超声波探伤方法和探伤结果分级GB/T13306—91标牌
GB/T13384一92机电产品包装通用技术条件汽轮机、汽轮发电机转子和主轴锻件超声波探伤方法JB1581---96
JB3277—91
JB3721—84
JB3812—84
矿井提升机和矿用提升绞车液压站矿井提升机盘形制动器闸瓦
矿井提升机和矿用绞车盘形制动器用蝶形弹簧JB8519一1997矿井提升机和矿用提升绞车盘形制动器《煤矿安全规程》（1992年版）《冶金矿山安全规程》
3型式和基本参数
3.1多绳摩擦式提升机型式分为JKM井塔式和JKMD落地式。国家质盈技术监督局1998-08-28批准1999-07-01实施
3.2产品型号：
GB/T10599—1998
IKMP-DXOC
改进代
产品型号示例：
SOENVIS
摩擦轮直径4m
IKMD-4X41
3.3落地式多绳摩擦
传动型式代号
单电机械减速器
双电机费减速器
单电机不带减速器
减速器
钢丝绳根数
经直径：m
摩擦轮
（并塔式无字母D）
麻擦式
卷扬机类
多绳摩擦式提升机产品型号为
钢丝绳·落地式单电机不带械速器，+机的基本参数见表1.井塔式多绳摩搭式提升机的基本参数见表2。序号
产品型号
JKMD-1.6X4
JKMD-1,85X4
JKMD-2:25X2
JKMD-225X4
JKMD-2.6×2
JKMD-2.6X4
IKMD-28X4
JKMD-3X2
摩擦轮直径
GB/T10599—1998
落地式多绳摩擦式提升机基本参数钢丝绳最大
钢丝绳根教
静张力差
埠擦系数
JKMD-3X4
JKMD-3.5X4
JKMD-4×2
JKMD-4X4
JKMD-4.5X4
JKMD-5X4
JKMD-5.5X4
JKMD-6X4
钢丝绳最
大静张力
铜丝绳公称抗
拉强度MP
钢丝维最大直径
钢丝绳间距
最大提升速度
根据使用要求，表中摩擦轮直径允许在士4%的范围内变动·相关参数与之相应票选用时，如系统防滑计算不能满足要求可提高一档选用。胜准
天轮妻径
钢丝绳仰角
产品型号
JKM-1.3×4
JKM-1.6×4
JKM-1.85X4
JKM-2.25×4
JKM-2.6X4
JKM-2.8×4
JKM-2.8X6
JKM-3×4
JKM-3×6
JKM-3.25X4
JKM-3.5X4
JKM-3.5×6
JKM-4×4
JKM-4×6
JKM-4.5×4
16JKM-4.5×6
JKM-4.5×8
JKM-5×4
JKM-5×6
GB/T105991998
表2塔式多绳摩式提升机基本参数钢丝绳最大
静张力差
摩擦系数
45/50|50/60
钢丝绳最大静张力
钢丝绳公称抗拉强度，MPa
钢丝绳最大静张力差一栏中，分子表示有导向轮，分每表示无导向轮。1
钢丝绳
最大直径
2根据使用要求，表中摩擦轮直径允许在士4%的范围内变动，相关参数与之相应。3选用时，如系统防滑计算不能满足要求可提高一档选用钢丝
最大提升速度
4技术要求
4.1综合要求
GB/T10599—1998
4.1.1产品应符合本标准的要求，并按经规定程序批准的图样及技术文件进行制造。4.1.2产品应符合《煤矿安全规程》和《冶金矿山安全规程》的有关规定。4.1.3产品应在环境温度5～40℃和无爆炸介质的机房内工作。4.1.4产品所用的配套件应符合现行国家标准和行业标准的有关规定。4.1.5产品的易损件、备用件和通用件应保证互换性。4.1.6产品的外观质量，涂装前的制件表面处理质量必须达到GB8923中st2级要求。4.2主轴装置、导向轮装置、天轮装置4.2.1闸盘和摩擦轮的对接熔透焊缝应不低于GB11345中规定的1级焊缝要求。4.2.2摩擦轮、导向轮和天轮应在制造厂内进行静平衡试验，静不平衡力矩应不大于产品图样所作的规定。
4.2.3主轴必须按照JB1581的方法进行探伤检验。不允许有白点和裂纹及有影响使用强度的疏松、夹渣和缩孔等缺陷。
4.2.4摩擦衬垫允许最大比压为2MPa。4.2.5摩擦衬垫的摩擦系数u≥0.20时，每台产品的衬垫都应作抽样检验。4.2.6·制动盘两侧端面全跳动公差值，摩擦轮直径小于4m时，应不大于0.5mm，摩擦轮直径大于4m时应不大于0.7mm。
4.2.7制动盘两侧端面的粗糙度R。值应不大于3.2um。4.3盘形制动器
4.3.1盘形制动器应符合JB8519的规定。4.3.2盘形制动器用碟形弹簧的技术要求应符合JB3812的规定。4.3.3盘形制动器闸瓦应符合JB3721的规定。4.3.4紧急制动空行程时间应不超过0.3s。4.4液压站应符合JB3277的规定。4.5减速器
4.5.1减速器齿轮精度应符合GB10095的规定，当分度圆直径d≤125mm时为6JL；当分度直径d>125~1600mm时为6KM。
4.5.2减速器清洁度，用200目滤网所滤得的脏物重量不大于3.4Amg（A为减速器各级中心距之和，单位：mm）。
4.5.3减速器滚动轴承的温升应低于40℃，最高温度不超过75℃。箱内润滑油的温升应低于35℃。4.5.4减速器润滑站各密封部位不得有渗漏油现象。4.6深度指示系统
4.6.1能准确地指示提升容器所在位置，并能可靠、迅速、清晰地发出减速、停车、过卷等声光信号。4.6.2深度指示应清晰，精确指示应满足停车准确度的要求。4.6.3应具有自动校正的功能。
4.6.4各运动部位应灵活、平稳，不得有卡阻现象。4.7安全防护
4.7.1影响安全的外露回转构件应设有防护装置。4.7.2制动盘两侧制动端面不得有影响摩擦系数的介质(如油、水等)。4.7.3在操纵台司机位置处的噪声，其声压级应不大于85dB（A）。4.7.4拖动、控制、操纵和监测等部分必须有可靠的联锁和保护装置。5
GB/T 10599--1998
4.7.5应同时具有机械和电气过速保护与后备保护功能。4.8产品成套供货范围
4.8.1按产品供货合同规定的范围供货。4.8.2随机供应的技术文件：
a）产品机械部分的基础图样、使用说明书、装箱单及成套发货明细表，主要部分安装图，备件清单；b）电气接线图、电控设备使用说明书(由电控供货单位提供）；c）产品出厂合格证。
5试验方法和检验规则
5.1试制产品和有可能影响能的较大改进的产品、转厂生产的产品应由制造厂负责进行型式试验各项指标按本标准的规定
部件在试验台上进行出厂检验检验应要照制造单位制定的方法进行。5.2每台产品应由制
5.3摩擦轮、导向
5.4盘形制动器
净平衡试验
omin各密十处和管路系统不得有渗油现倍的公称压力进行耐压试给保持Y汇前立按JB/T
中的检验规则和方法进行行检验。5.5液压站
应做空运转式验
5.6减速器
正反向运转各不少
五，试验转速为最高设计转速。运转应平稳于2
不正常的噪音容轴头处及结
合面不得有参油现象，各部温升正常。周期生冲击振动及
正常，不得有
5.7试制
100%逐级
大修改的减速器，应做负荷试验，负荷试验必须按最大作负告的25%.50%、75%和年在100%负福
升、箱内润滑由的温升、噪声的声压级均应下正反向各运转4h轴承温
符合本标准冰速器有关标准的要求运输及贮存
6标志、包
6:1每台品应在明显位置固定产品标牌，标牌的型式、尺寸应符合GB工1306规定，并标明下列内S
）制造
商标：
b）产品型
e）主要技术
d）出厂编号
运综志应行合GB191的规定
6.2产品的包装购
产品包装应符合镇路和公路运输的要求，并应符备GB/T（3384的规定。产品外露加工表面进行防锈包装，应符合GB4879的规定产品应贮存在室内仓库或避雨棚内，不允许水侵入。随机图样和技术文件，用塑料袋封好后装人箱中开在箱外标明“文件在此”字样。中
人民共和·国
家标准
擦式提
GB/T10599-1998
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社案皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售腋权专有不得翻印
开本880×12301/16印张3/4字数13千字1999年2月第一版1999年2月第一次印刷印数1-1000
2定价8.00元
书号：155066·1-15482
标目363—48
