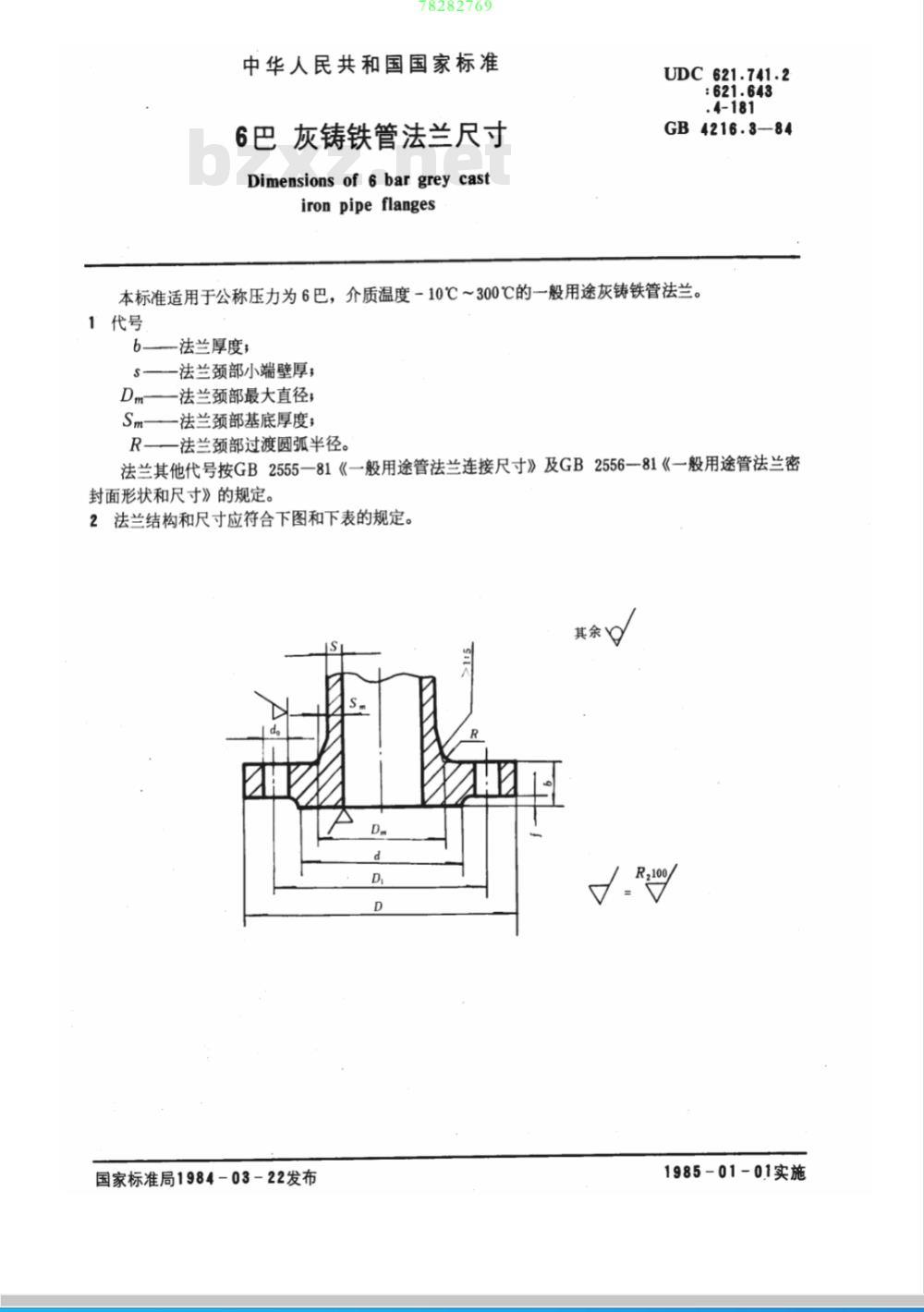

中华人民共和国国家标准
6巴 灰铸铁管法兰尺寸
Dimensions of 6bargreycast
ironpipeflanges
UDC 621.741.2
.4-181
GB4216.384
本标准适用于公称压力为6巴，介质温度－10℃～300℃的一般用途灰铸铁管法兰1代号
法兰厚度；
一法兰颈部小端壁厚；
Dm——法兰颈部最大直径
Sm——法兰颈部基底厚度；
R法兰颈部过渡圆弧半径。
法兰其他代号按GB2555一81《一般用途管法兰连接尺寸》及GB255681《一般用途管法兰密封面形状和尺寸》的规定。

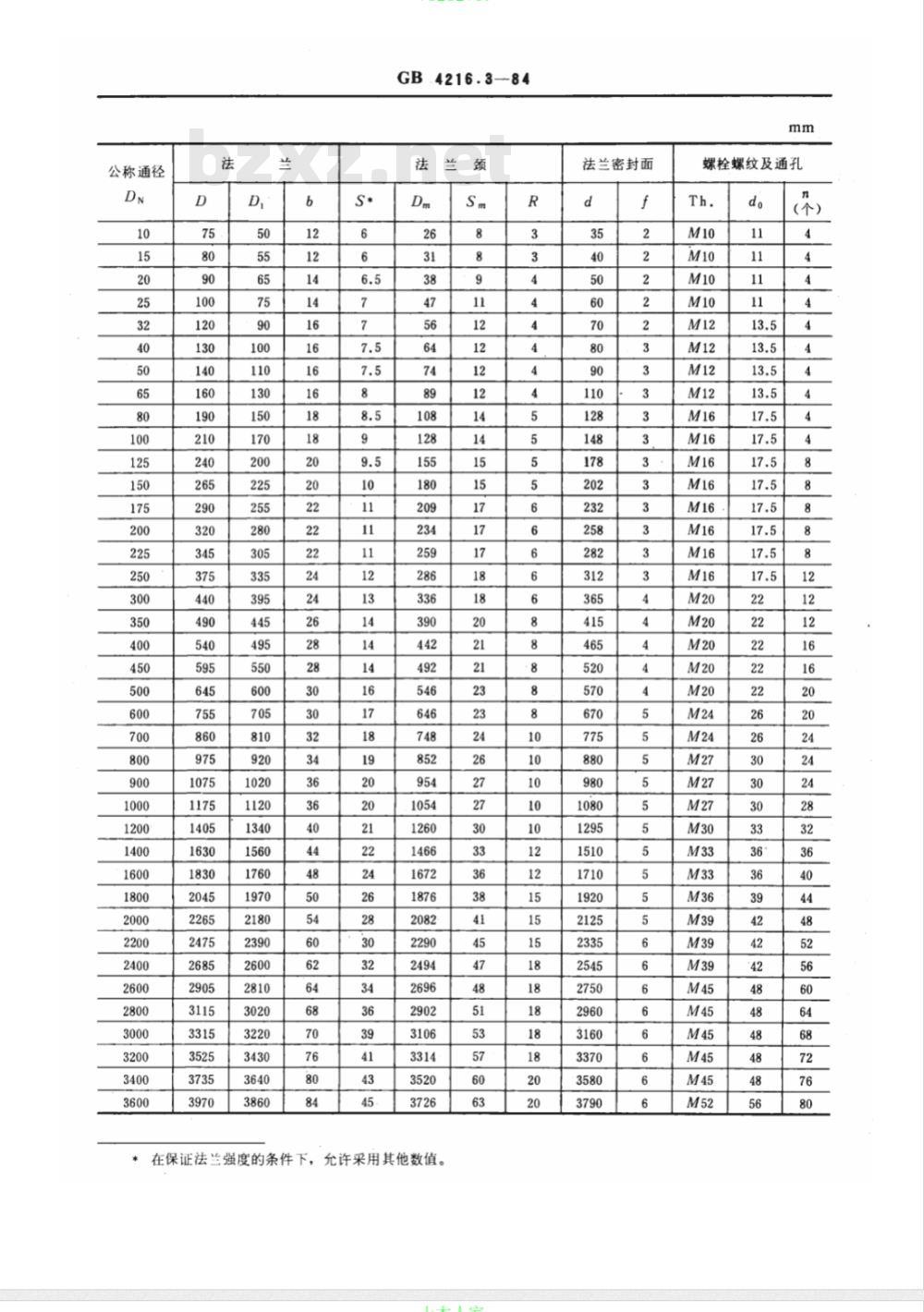

2法兰结构和尺寸应符合下图和下表的规定。D
国家标准局1984-03-22发布
1985-01-01实施
公称通径
在保证法兰强度的条件下，
允许采用其他数值。
法兰密封面
螺栓螺纹及通孔
78282769
GB 4216.3-84

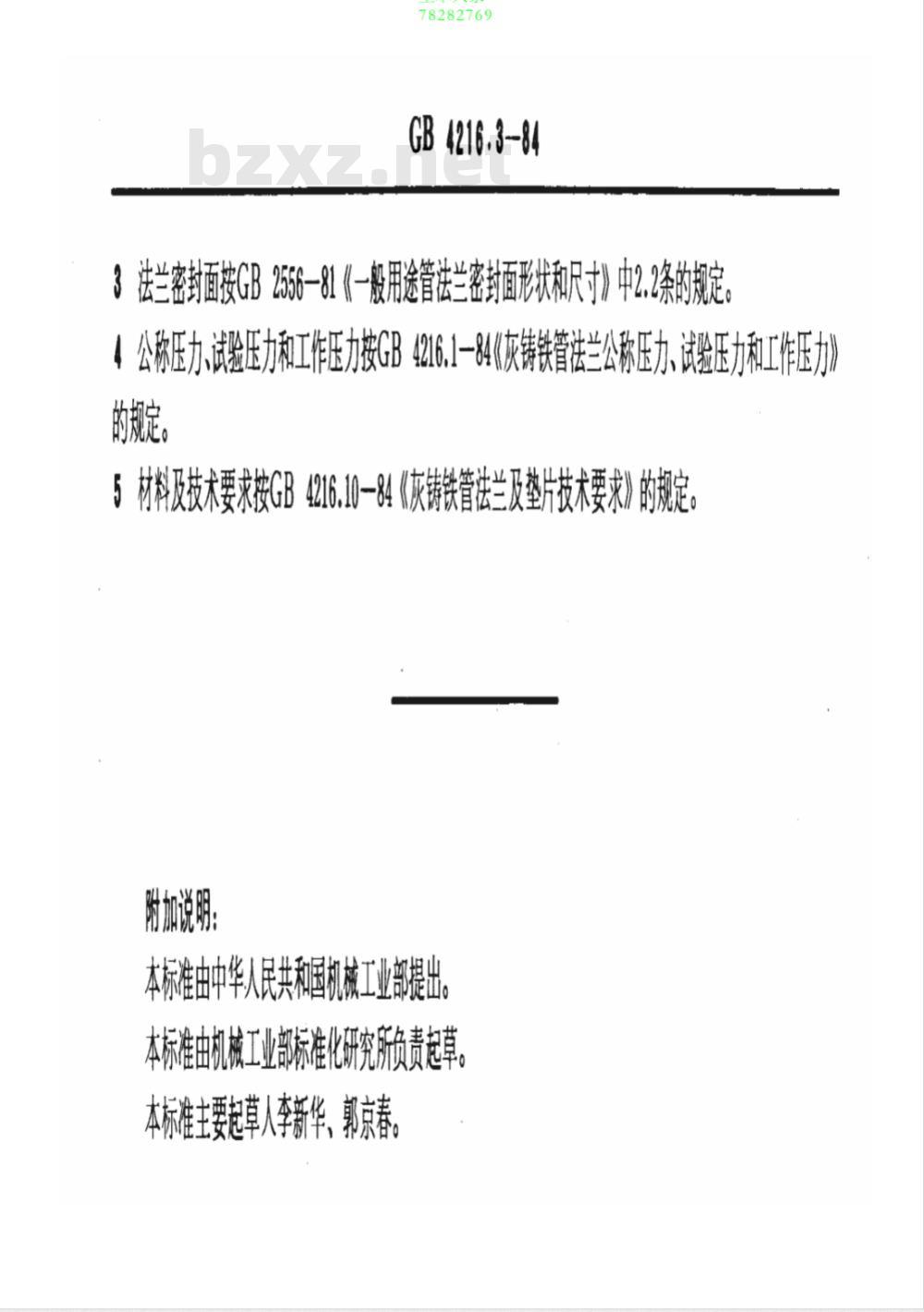

3法兰密封面按GB 2556—81《一般用途管法兰密封面形状和尺寸》中2.2条的规定4公称压力、试验压力和工作压力按GB4216.1-84《灰铸铁管法兰公称压力、试验压力和工作压力》的规定。
5材料及技术要求按GB4216.10-84《灰铸铁管法兰及垫片技术要求》的规定附加说明：
本标准由中华人民共和国机械工业部提出本标准由机械工业部标准化研究所负责起草本标准主要起草人李新华、郭京春。
