【国家标准(GB)】 家用电器噪声声功率级的测定

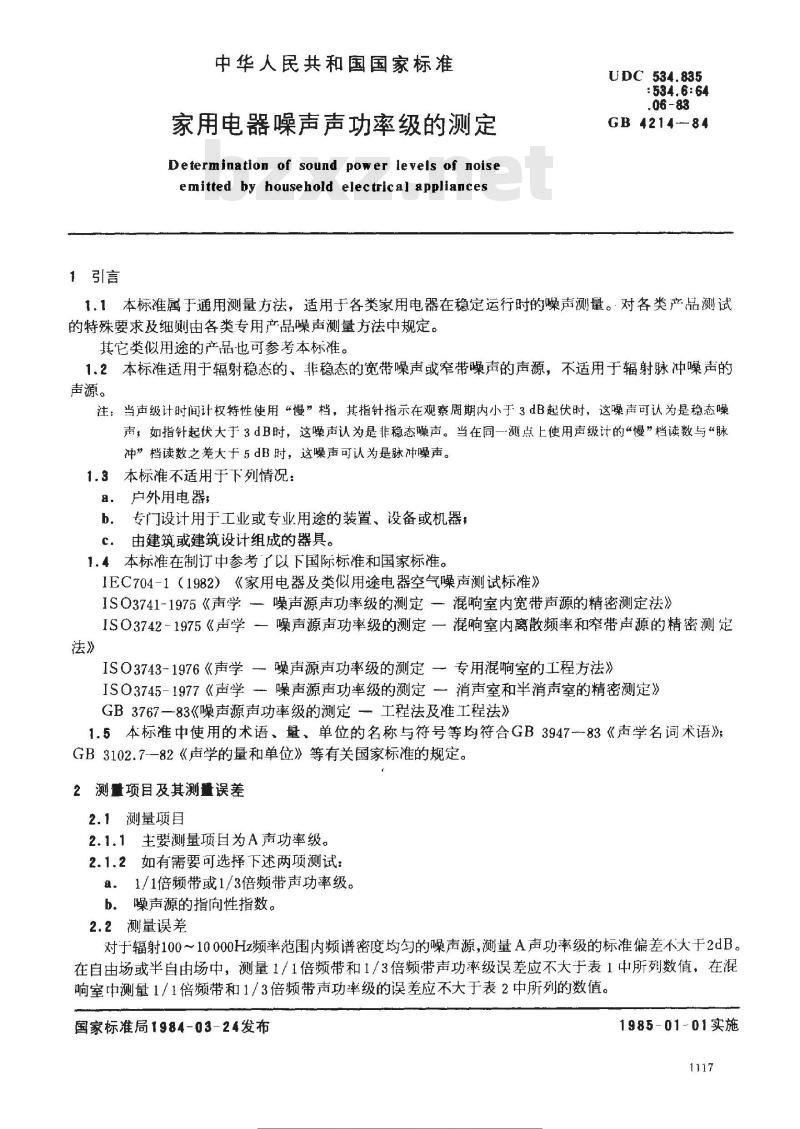

1引言
中华人民共和国国家标准
家用电器噪声声功率级的测定
Determination of sound power levels of noiseemitted by household electrical appliancesUDC 534.835
:534.6:64
.06-83
GB 4214--84
1.1本标准属于通用测量方法，适用于各类家用电器在稳定运行时的噪声测量。对各类产品测试的特殊要求及细则由各类专用产品噪声测量方法中规定。其它类似用途的产品也可参考本标准。1.2本标准适用于辐射稳态的、非稳态的宽带噪声或窄带噪声的声源，不适用于辐射脉冲噪声的声源。
注：当声级计时间计权特性使用“慢”档，其指针指示在观察周期内小于3dB起伏时，这噪声可认为是稳态噪声，如指针起伏大于3dB时，这噪声认为是非稳态噪声。当在同一测点上使用声级计的“慢”档读数与“脉冲”档读数之差大于5dB时，这噪声可认为是脉冲噪声。1.3本标准不适用于下列情况：
a.户外用电器：
b．专门设计用于工业或专业用途的装置、设备或机器，c。由建筑或建筑设计组成的器具。1.4本标准在制订中参考了以下国际标准和国家标准。IEC704-1（1982）《家用电器及类似用途电器空气噪声测试标准》ISO3741-1975《声学一噪声源声功率级的测定一混响室内宽带声源的精密测定法》ISO3742-1975《声学噪声源声功率级的测定一混响室内离散频率和窄带声源的精密测定法》
ISO3743-1976《声学噪声源声功率级的测定—专用混响室的工程方法》ISO3745-1977《声学噪声源声功率级的测定消声室和半消声室的精密测定》GB3767一83《噪声源声功率级的测定-工程法及准工程法》1.5本标准中使用的术语、量、单位的名称与符号等均符合GB394783《声学名词术语》GB3102.7--82《声学的量和单位》等有关国家标准的规定。2测量项目及其测量误差
2.1测量项目
2.1.1主要测量项目为A声功率级。2.1.2如有需要可选择下述两项测试：a．1/1倍频带或1/3倍频带声功率级。b．噪声源的指向性指数。
2.2测量误差
对于辐射100～10000Hz频率范围内频谱密度均匀的噪声源，测量A声功率级的标准偏差不大于2dB。在自由场或半自由场中，测量1/1倍频带和1/3倍频带声功率级误差应不大于表1中所列数值，在混响室中测量1/1倍频带和1/3倍频带声功率级的误差应不大于表2中所列的数值。国家标准局1984-03-24发布
免带了
1985-01-01实施
GB 4214-84

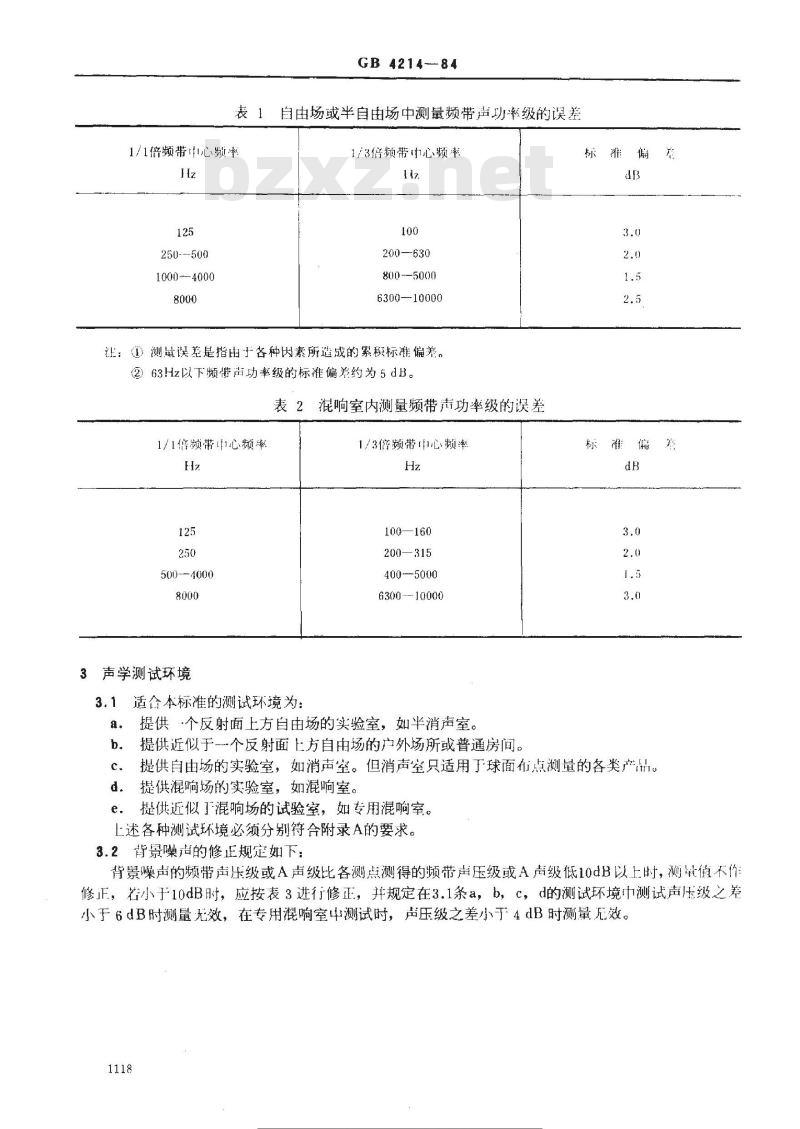

表1自由场或半自由场中测量频带声功率级的误差1/1倍频带中心频率
250---500
1000-4000
1/3倍频带中心频率
200—630
800-—5000
6300-10000
注：（）测量误差是指由于各种因素所造成的累积标滩偏养。②）63Hz以下频带声功率级的标准偏差约为5dB。表2混响室内测量频带击功率级的误差1/1倍频带中心频率
500--4000
3声学测试环境
适合本标准的测试环境为：
1/3倍频带中心频率
100—160
200—315
400—-5000
6300--10000
提供·个反射面上方自由场的实验室，如半消声室。a.
提供近似于一个反射面上方自由场的户外场所或普通房间。标滩
提供自由场的实验室，如消声室。但消声室只适用于球面布点测量的各类产品。提供混响场的实验室，如混响室。d.
提供近似丁混响场的试验室，如专用混响室。e.
上述各种测试环境必须分别符合附录A的要求。3.2背景噪声的修正规定如下：
背景噪声的频带声压级或A声级比各测点测得的频带声压级或A声级低10dB以上时，测量值不作修正，若小于10dB时，应按表3进行修正，并规定在3.1条a，b，c，d的测试环境中测试声压级之差小于6dB时测量无效，在专用混响室中测试时，声压级之差小于4dB时测量无效。1118
标准搜变网
各炎标准行业资科免费了载
声源工作时测得的声压级与
背景噪声声压级之差
GB 4214-84

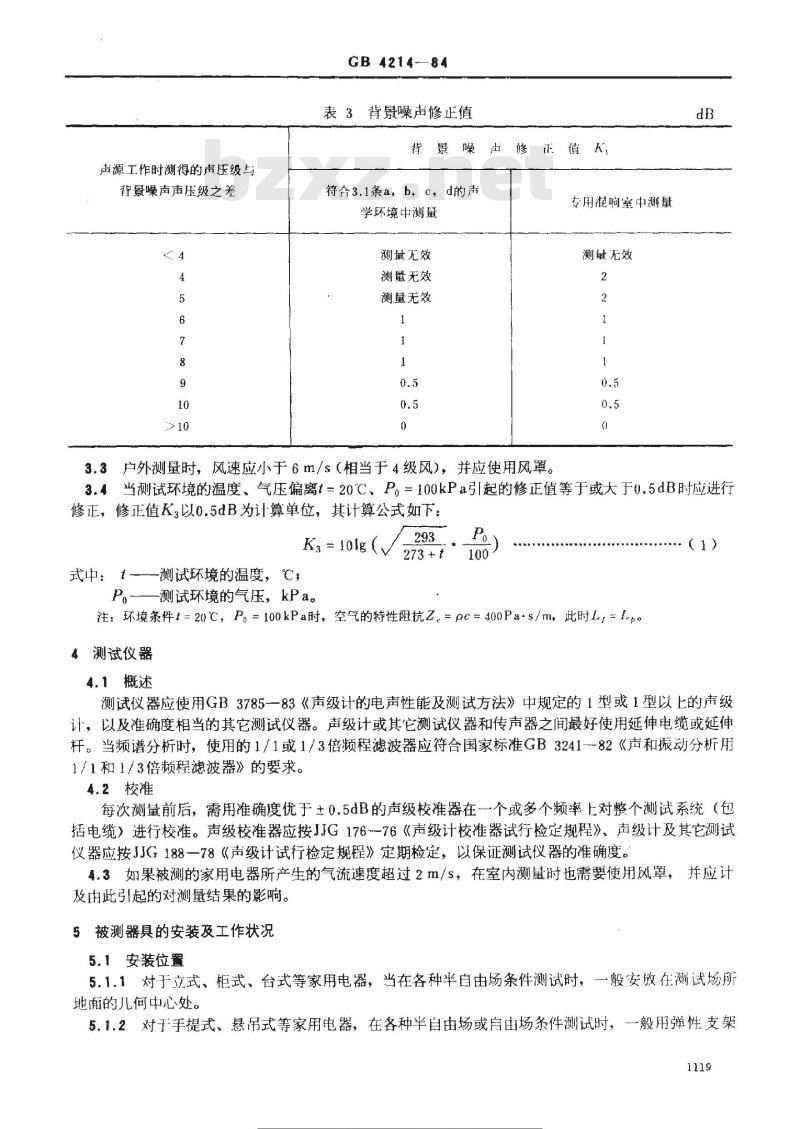

表3背景噪声修正值
背景噪
符合3.1条a，b，c，d的声
学环境中测量
测量无效
测量无效
测量无效
正值K
专用混响室中测量
测量无效
3.3户外测量时，风速应小于6m/s（相当于4级风），并应使用风罩。dB
3.4当测试环境的温度、气压偏离t=20℃、P。=100kPa引起的修正值等于或大于0.5dB时应进行修正，修正值K3以0.5dB为计算单位，其计算公式如下：Ka= 10lg（
式中：t—測试环境的温度，℃,Po
测试环境的气压，kPa。
注：环境条件t=20℃，Pe=100kPa时，空气的特性阻抗Z，=pc=400Pa·s/m，此时L，=l。4测试仪器
4.1概述
测试仪器应使用GB3785一83《声级计的电声性能及测试方法》中规定的1型或1型以上的声级计，以及准确度相当的其它测试仪器。声级计或其它测试仪器和传声器之间最好使用延伸电缆或延伸杆。当频谱分析时，使用的1/1或1/3倍频程滤波器应符合国家标准GB3241--82《声和振动分析用1/1和1/3倍频程滤波器》的要求。4.2校准
每次测量前后，需用准确度优于±0.5dB的声级校准器在一个或多个频率上对整个测试系统（包括电缆）进行校准。声级校准器应按JG176--76《声级计校准器试行检定规程》、声级计及其它测试仪器应按JJG188一78《声级计试行检定规程》定期检定，以保证测试仪器的准确度。4.3如果被测的家用电器所产生的气流速度超过2m/s，在室内测量时也需要使用风罩，并应计及由此引起的对测量结果的影响。5被测器具的安装及工作状况
5.1安装位置
5.1.1对于立式、柜式、台式等家用电器，当在各种半自由场条件测试时，一般安放在测试场所地而的儿何中心处。
5.1.2对子手提式、悬吊式等家用电器，在各种半自由场或自由场条件测试时，一般用弹性支架1119
标准搜变网
没文际游行年免费了
GB 4214—84
将产品悬吊在空中或用夹紧装置固定（见图1），被测器具的最低部分离地面或底面的距离应不小子1.3m。
橡胶带

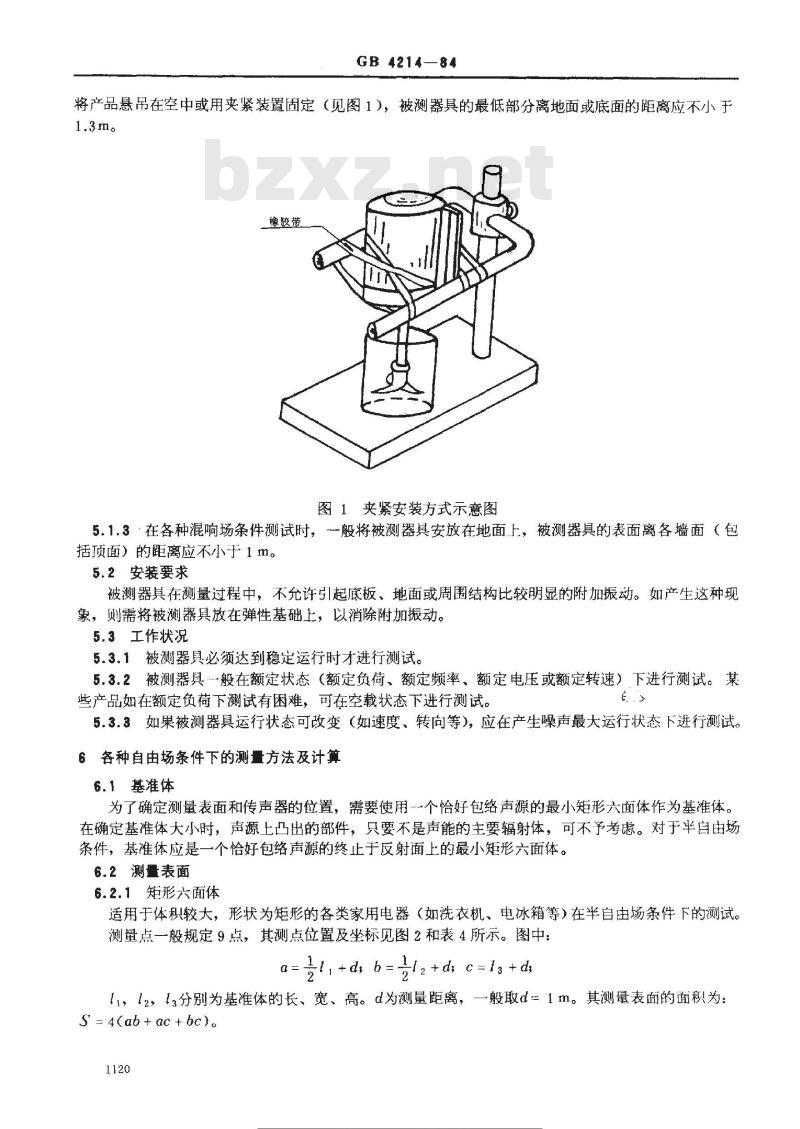

图1夹紧安装方式示意图
5.1.3·在各种混响场条件测试时，一般将被测器具安放在地面上，被测器具的表面离各墙面（包括顶面）的距离应不小于1m。
5.2安装要求
被测器具在测量过程中，不允许引起底板、地面或周围结构比较明显的附加振动。如产生这种现象，侧需将被测器具放在弹性基础上，以消除附加振动。5.3工作状况
5.3.1被测器票必须达到稳定运行时才进行测试。5.3.2被测器具般在额定状态（额定负荷、额定频率、额定电压或额定转速）下进行测试。某些产品如在额定负荷下测试有困难，可在空载状态下进行测试。5.3.3如果被测器具运行状态可改变（如速度、转向等），应在产生噪声最大运行状态下进行测试。6各种自由场条件下的测量方法及计算6.1基准体
为了确定测量表面和传声器的位置，需要使用个恰好包络声源的最小矩形六面体作为基准体。在确定基准体大小时，声源上凸出的部件，只要不是声能的主要辐射体，可不予考虑。对于半自由场条件，基准体应是一个恰好包络声源的终止于反射面上的最小矩形六面体。6.2测量表面
6.2.1矩形六面体
适用于体积较大，形状为矩形的各类家用电器（如洗衣机、电冰箱等）在半自由场条件下的测试。测量点一般规定9点，其测点位置及坐标见图2和表4所示。图中：→t,+d, b=i2+d C=13+d
，l2，l3分别为基准体的长、宽、高。d为测量距离，一般取d=1m。其测量表面的面积为：S = 4(ab+ ac + bc)。
基准体
测量表面
半球面
GB4214-84

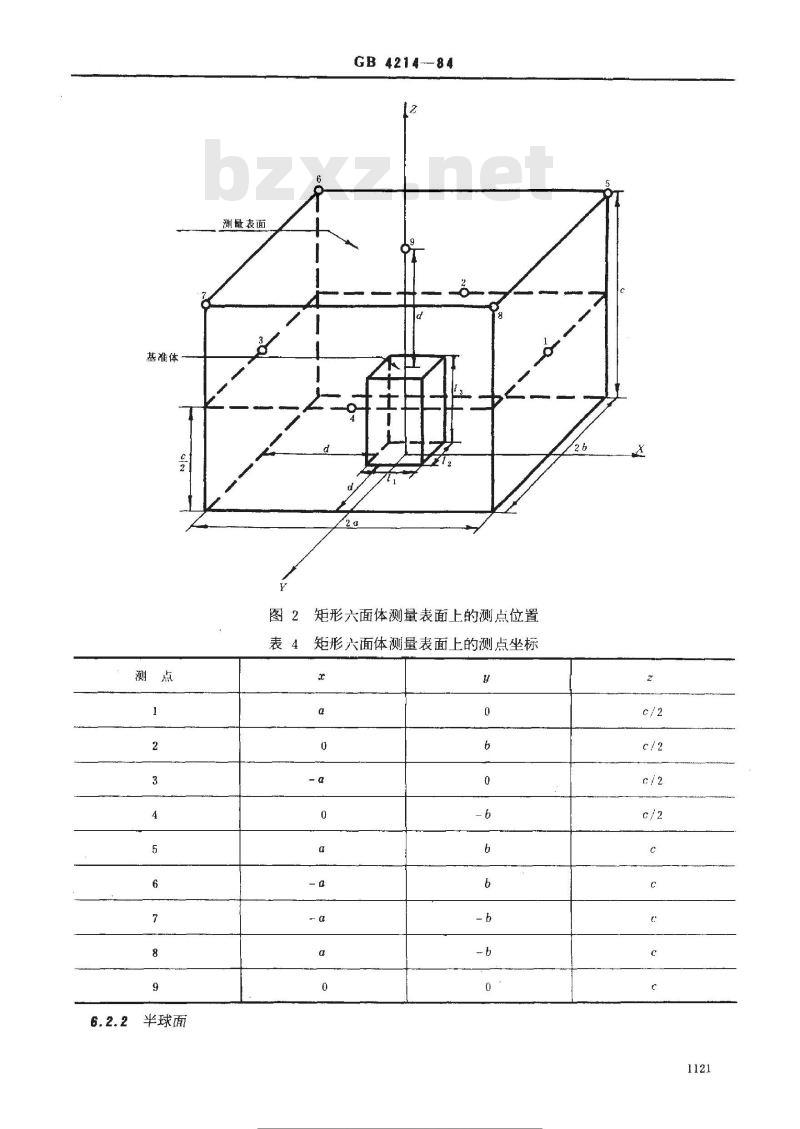

图2矩形六面体测量表面上的测点位置表4矩形六面体测量表面上的测点坐标G
没际游行年免费
GB4214-84
适用于体积较小（基准体的长、宽、高11，（2，13分别小于0.7m)圆形或扁形的放置在地板上或台上的各类家用电器（如台扇、地板打腊机等）在半白由场条件下的测试。测量点一般规定10点，其测点位置及坐标详见图3和表5所示。图中：r为球面的半径，般取r=1m，对于尺寸较大的家用电器，r可选用1.5m。对于尺寸较小及辐射噪声能最较小的家用电器，r可适当减小，但必须满足21（1为基准体中的最大尺寸），半球测量表面的面积为：22。99
测量表面
基准体
图3半球测量表面上的测点位置
6.2.3球面
GB4214--84
表5半球测量表面上的测点坐标
适用于各类悬吊式、支架式、手提式的家用电器（如吊扇、落地扇、电吹风机、电剃刀等）在自由场条件下的测试。
测量点一般规定8点，其测点位置及坐标见图4和表6所示。图中r为球面半径，…般取r1m。对于尺寸较小及辐射噪声能量较小的家用电器，r可适当减小，但必须满足r21（1为基准体的最大尺寸）。其测量表面的面积为：S=42。表6球形测量表面上的测点坐标
没文标游行免费
GB4214—84
图4球形测量表面上的测点位置
游度电
格免带
6.3测量点的减少
GB 4214—84
对于具有对称性辐射噪声的器具，可将测点布置在测量表面的一部分，但必须保证旧这部分测量面得到的声功率级与整个测量面得到的声功率级的偏差不大于1dB。6.4测量
测量用的传声器应正对被测器具。当声源辐射稳态噪声时，可使用声级计的“慢”时间计权特性进行测量，卢压级的读数为观测周期内表针摆动的平均值（对偶然出现的最大值或最小值不予考虑），对周期性变化的非稳态噪声也可用声级计的“慢”时间计权特性测量，可将一个周期内的声压级及持续时间记求下来，计算一个周期的平均值。6.5测量表面平均A声级和A声功率级的计算6.5.1测量表面平均A声级的计算L 10g
E10 0.I(IpA
式中：LpA—测量表面的平均A声级，dB（基准值为20uPa)；LpAi
第i点测得的A声级，dB（基准值为20μPa）3K,；一一第i测点上的背景噪声修正值，dB；n -——测点总数。
（2）
注：（测量频带声功率级时，此公式也适用于计算测鼠表面平均声压级，只需将公式（2）中的符号LAi，pA分别改为pf，Lpra
②当各测点间的声压级的变化不大于5dB时，可来用算术半均求LpA，由此产生的误差将不大于il.7dB。6.5.2A声功率级的计算
LwA = LpA + 10lg?
式中：LwA
A声功率级，dB（基准值为1pW)；测量表面平均A声级，dB（基准值为20μPa）测量表面面积；
（3）
K，一-环境修止值，dB（在半消声室或消声室内K，=0，在近似-个反射面上的自由场中，K,值的计算见附录B）；
K，一-温度、气压修正值，dB。注：测量锁带声功率级时。此公式仍适用，只需将公式（3）中的符号LpA，LwA分别改为l.pf，Lwfo7各种混响场条件下的测量方法及计算本测量方法是由按空间和时间平均的均方声压测定声源的辐射声功率。7.1测点数及测点布置
7.1.1规定测点数为6点。
7.1.2测点位置必须满足以下要求：各测点离墙面（包括顶面）的距离不小于1m。a.
b．任何两测点距离应不小于1.5m。任何两测点的高度差应不小于0.2m。c.
如果各测点的位置都位于一个平面内，则此平面与房间各表面之间的夹角应大10°测点与声源表面距离应不小于1m。e.
7.2声源的位置数
声源的位置数由各测点测得的声压级的标准偏差决定，此标准偏差为：1125
标准搜变网
又标游行免费
式tI：Sm标准偏差，dB；
GB4214—84
(Lpi ~Lp) 2
-第i测点的声压级，dB（基准值为20uPa）；业均声H级【用公式（5）计算】，dB（基准值为20μPa）：测点数。
（4）
当sm小于2.3dB时，被测器具规定在-个位置上测试；当sM在2.3一4.0dB之间时，被测器具规延在2个位置测试；当s大于4dB时，被测器具在2个位置上测试，且每个位置上的测点数应增加到12点。
7.3测量
读数应为如下观测时间内的均值：，对于1心频率等于或低于160Hz的各频带，观测时间至少为30s。b。对于中心频率等于或大于200Hz的各频带，观测时间至少为10s。7.4声功率级的计算
7.4.1平均频带声压级的计算
平均频带声压级由下式计算：
L - 1 0 ［
10 b.1(Lrt
式l：Lpf—均频带声压级，dB（基准值为20μPa)；Lpfi
第i个测点的频带声压级，dB（基准值为20μuPa），Ki
第i测点上的背景噪声修正值，dB测点数。
了.4.2声功率级的确定
7.4.2.1真接法免费标准下载网bzxz
在混响室中测试时，需测定混响室的混响时间，再按下式计算频带声功率级：+101g+101g（1+）
Iwt= Lp - 10ig。
10lg（
式中：lwt
频带声功率级，dB（基准值为1pW)；均频带声压级，dB（基准值为20↓Pa）；频带中心频率为于的混响时间，S，1s;
混响室容积，m3；
-濒带中心频率为f的波长，m,
S-—混响室全部表面积，m22；
大气压，kPa。
A南功率级LwA可由频带声功率Lwf合成得到，其含成方法见附录C。在专用混响室中测试时，可直接按下式计算A声功率级：1126
示传专区
又标游行免费
（5）)
GB 4214
LwA = LpA - 10lgT。
+10lgv
式中：TpA-—y均A声级，dB（基准值为20μPa）；LwA-
—A声功率级，dB（基准值为1pW）TN——测试室的标称混响时间，s；To
V——测试室的容积，m2;
Va-- 1m3。
注：平均A南级可用公式（5）进行计算，只君将Lp，LA，分别取代工L即可。7.4.2.2比较法
此方法需要-…个已知声功率输出的标准噪声源。优点是不必测定混响室的混响时间。声源产生的频带声功率级可按下式进行计算：Lwf = Lpf + (Lwrf - Lprt)
式中：Lw-被测声源的频带声功率级，dB（基准值为1pW)；Lpf
被测声源的频带平均声压级，dB（基准值为20μPe）；Lwrf -—标准噪声源标定的频带声功率级，dB（基准值为1pW)，Lprf -
标准噪声源测得的频带平均声压级，dB（基准值为20μPa）。A声功率级可用附录C的方法由频带声功率级合成得到。8声源指向性指数的确定
在一个反射面上的自由场条件下，声源指向性按下式计算D = Lpi - Lp + 3 dB .
式中：D
声源的指向性指数，dB；
-Dr方向上的声压级，dB（基准值为20μPa）；L，-—半径为r的半球测量表面上的平均声压级，dB（基准值为20μPa）。9记录内容
9.1被试产品的名称、型号、序号、制造厂及有关参数；9.2工作状况；
9.3安装条件；
9.4卢学环境：
测鑫仪器
测量表面的声压级；
9.7计算的A声功率级及频带声功率级（如频带声功率级要求的话）；9.8气象条件、测试单位、测试人员、时间、地点。10报告内容
A声功率级及频带声功率级（如频带声功率级要求的话）。科度专区
文标游行免费
（9）
GB 4214—84
附录A
声学测试环境的鉴定
（补充件）
个反射面上方为自由场的测试室或户外场地符合下面两个条件，则测试室鉴定合格：a.
式中：S——测量表面的面积，m2；A-测试室的总吸声量，m2。
测试室的总吸出量由下式计算：A0.16V/T
式中：V—
-测试室的容积，m，
T—测试室的频带混响时间，
b．地面应在整个有关频率范围内近似于完全的声反射面，室内测量时，混凝十地面通常能满足要求。室外测量时，混凝士或平坦无缝的沥青路面能符合要求。A.2半消声室和消声室符合表A1要求，则测试室鉴定合格。表A1测得的声压级和理论的声压级之间最大允许的差值测试室类型
消声室
半消声室
1/3倍频带中心频率
800--5000
800—5000
允许差值
注：（）在半消南室中，地面应为硬性的光滑平面，正人射的吸声系数在测试频率范圈内应不大于).06。②理论声压级是指点声源按声压平方反比衰减规律计算得山的。A3适用于宽带声源的混响室，在每个频带上，如果计算出的标准偏差不超过表A2所给出的限值则对宽频带声源而言，测试室鉴定合格。表A2L;最大允许的标准偏差
倍频带中心频率
250-500
1000—2000
4000--8000
洋：L，是第1测点测出的频带声压级。1128
1/3倍频带中心频率
100—160
200--630
800—2500
3150—10000
示传专区
各炎标准行业资科免费下载
最大充允许的标准偏差
