【国家标准(GB)】 16巴灰铸铁管法兰尺寸

中华人民共和国国家标准
16巴灰铸铁管法兰尺寸
Dimensions of 16 bar grey castiron pipe flanges
UDC 621.741.2下载标准就来标准下载网
: 621.643
.4-181
GB4216.5—84
本标准适用1公称压力为16巴，介质温度-10℃～300℃的一般用途灰铸铁管法兰。1代号
法兰厚度：
法兰颈部小端壁；
法兰颈部最大点径：
法流颈部基底厚度；
一法兰颈部过渡圆弧半径。
法兰其他代号按G12555-81《段用途管法兰连接尺寸》及GR2556一81（—般门途告法兰密封面形状和尺小》的规定。

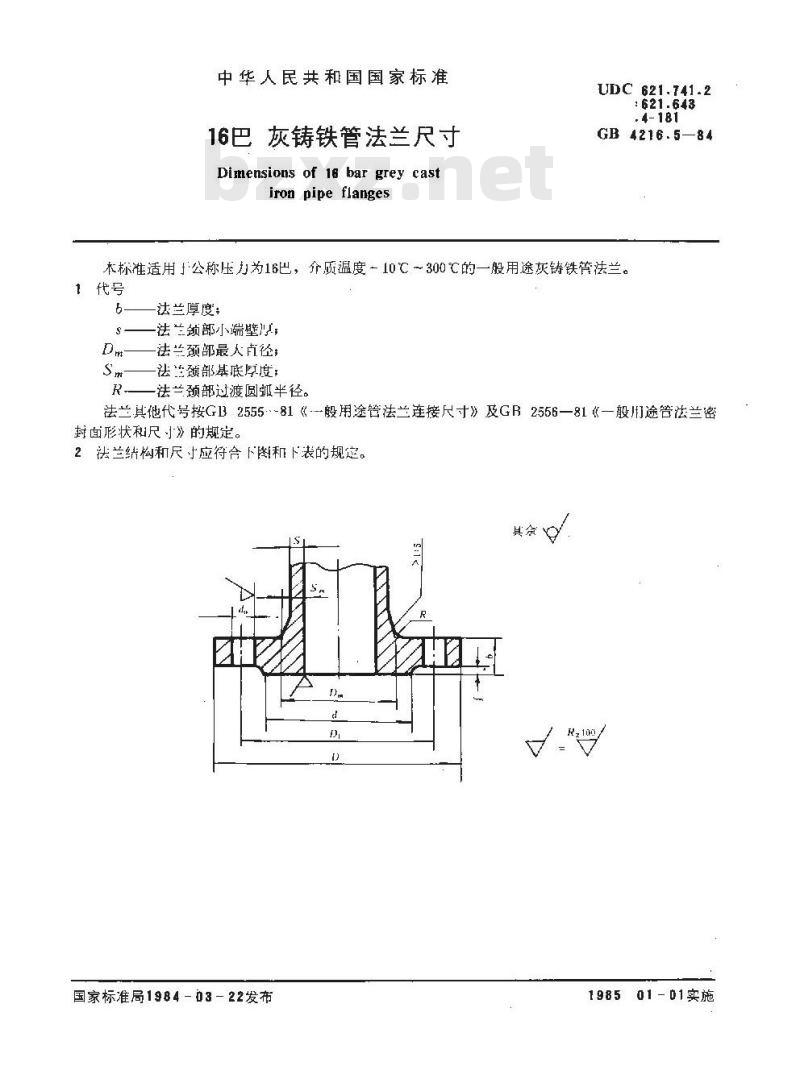

2法兰结构和尺寸应符合下图和下表的规迄。f
国家标准局1984-03-22发布
198501-01实施
公称通径
GB 4216.5-84

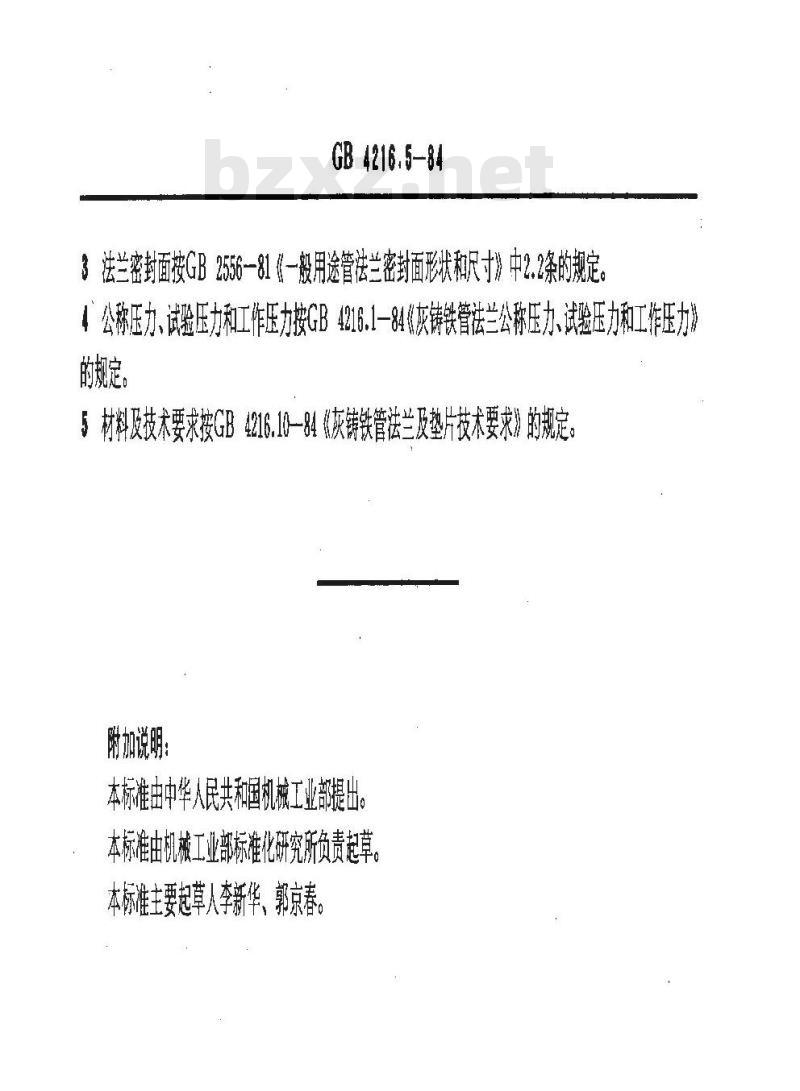

3法兰密封面按GB2556-81《一般用途管法兰密封面形状和尺寸》中2.2条的规定。4公称压力、试验压力和工作压力按GB4216.1-84《灰铸铁管法兰公称压力、试验压力和工作压力的规定。
5材料及技术要求按GB4216.10-84《灰铸铁管法兰及垫片技术要求》的规定。附加说明：
本标准由中华人民共和国机械工业部提出。本标准由机械工业部标准化研究所负责起草。本标准主要起草人李新华、郭京春。
