【机械行业标准(JB)】 电火花加工机床 操作指示形象化符号

JB/T10208--2000

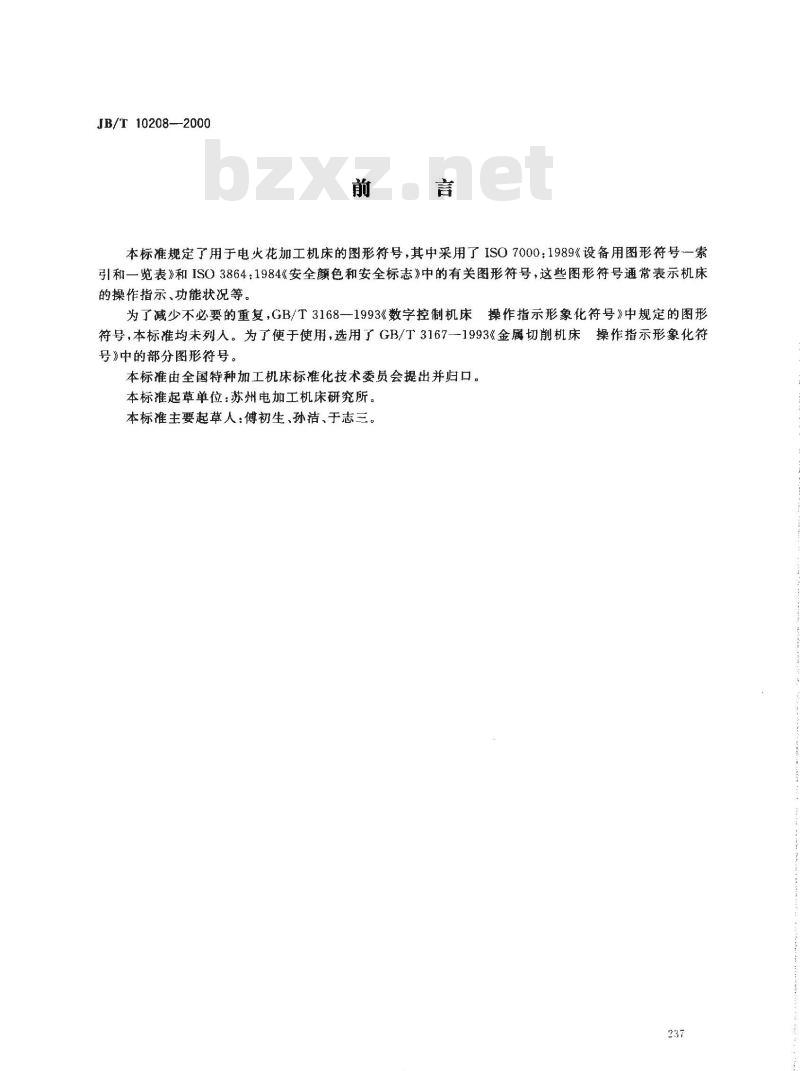

本标准规定了用于电火花加工机床的图形符号，其中采用了ISO7000：1989《设备用图形符号一索引和一览表》和ISO3864：1984《安全颜色和安全标志》中的有关图形符号，这些图形符号通常表示机床的操作指示、功能状况等。
为了减少不必要的重复，GB/T3168—1993《数字控制机床操作指示形象化符号》中规定的图形符号，本标准均未列人。为了便于使用，选用了GB/T3167--1993《金属切削机床操作指示形象化符号》中的部分图形符号。
本标准由全国特种加工机床标准化技术委员会提出并归口。本标准起草单位：苏州电加工机床研究所。本标谁主要起草人：傅初生、孙洁、于志三。237

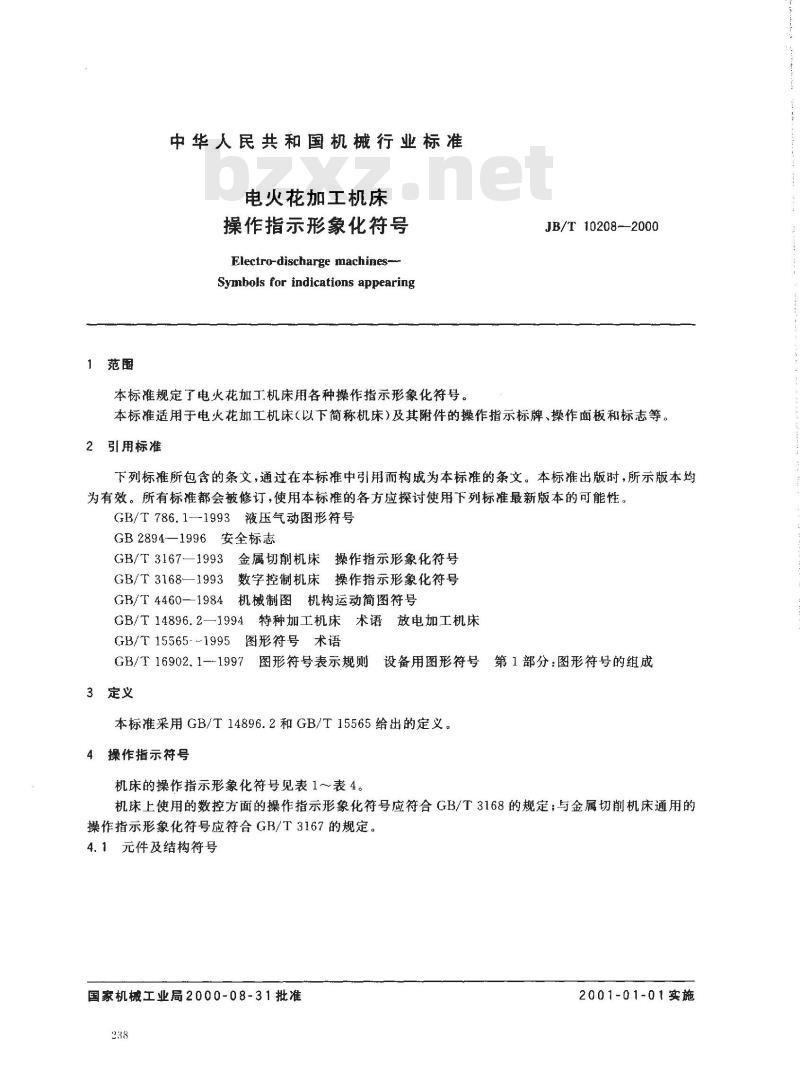

1范围
中华人民共和国机械行业标准
电火花加工机床
操作指示形象化符号
Electro-discharge machines-
Symbols for indications appearing本标准规定了电火花加工机床用各种操作指示形象化符号。JB/T 10208-—2000
本标准适用于电火花工机床（以下简称机床）及其附件的操作指示标牌、操作面板和标志等。2引用标准
下列标推所包含的条文，通过在本标准中引用而构成为本标准的条文。本标推出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T786.1—1993液压气动图形符号GB2894—1996安全标志
GB/T3167—1993金属切削机床操作指示形象化符号GB/T3168—1993数字控制机床操作指示形象化符号GB/T4460-1984机械制图机构运动简图符号GB/T14896.2—1994特种加工机床术语放电加工机床GB/T15565--1995图形符号术语
GB/T16902.1-1997图形符号表示规则设备用图形符号第1部分：图形符号的组成3定义
本标准采用GB/T14896.2和GB/T15565给出的定义。4操作指示符号
机床的操作指示形象化符号见表1～表4。机床上使用的数控方面的操作指示形象化符号应符合GB/T3168的规定；与金属切削机床通用的操作指示形象化符号应符合GB/T3167的规定。4.1元件及结构符号
国家机械工业局2000-08-31批准238
2001-01-01实施wwW.bzxz.Net

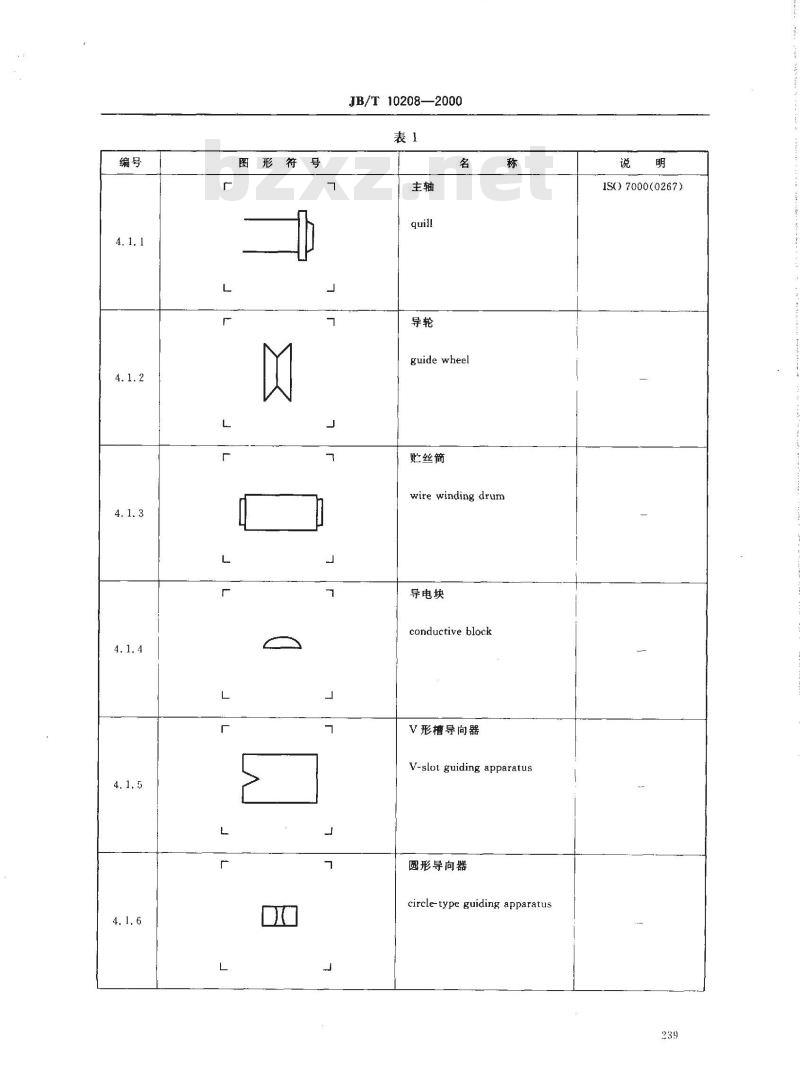

图形符号
JB/T10208—2000
guide wheel
贴丝筒
wire winding drum
导电块
conductiveblock
V形槽导向器
V-slot guiding apparatus
圆形导向器
circle-type guiding apparatus说
1S0)7000(0267)

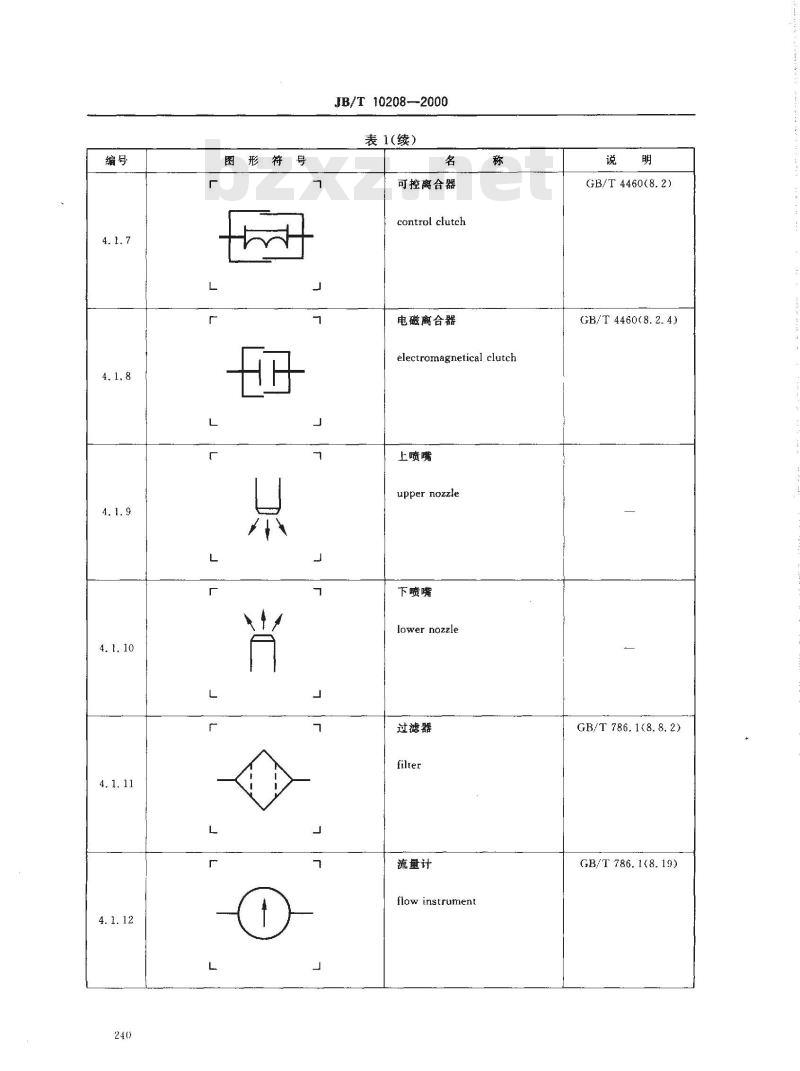

图形符号
JB/T10208—2000
表1(续）
可控离合器
control cluteh
电磁商合器
electromagnetical clutch
上喷嘴
upper nozzle
下喷嘴
lower nozzle
过滤器
filter
流量计
flaw instrument
GB/T 4460(8.2)
GB/T 4460(8.2.4)
GB/T786.1(8.8.2)
GB/T 786. 1(8.19)

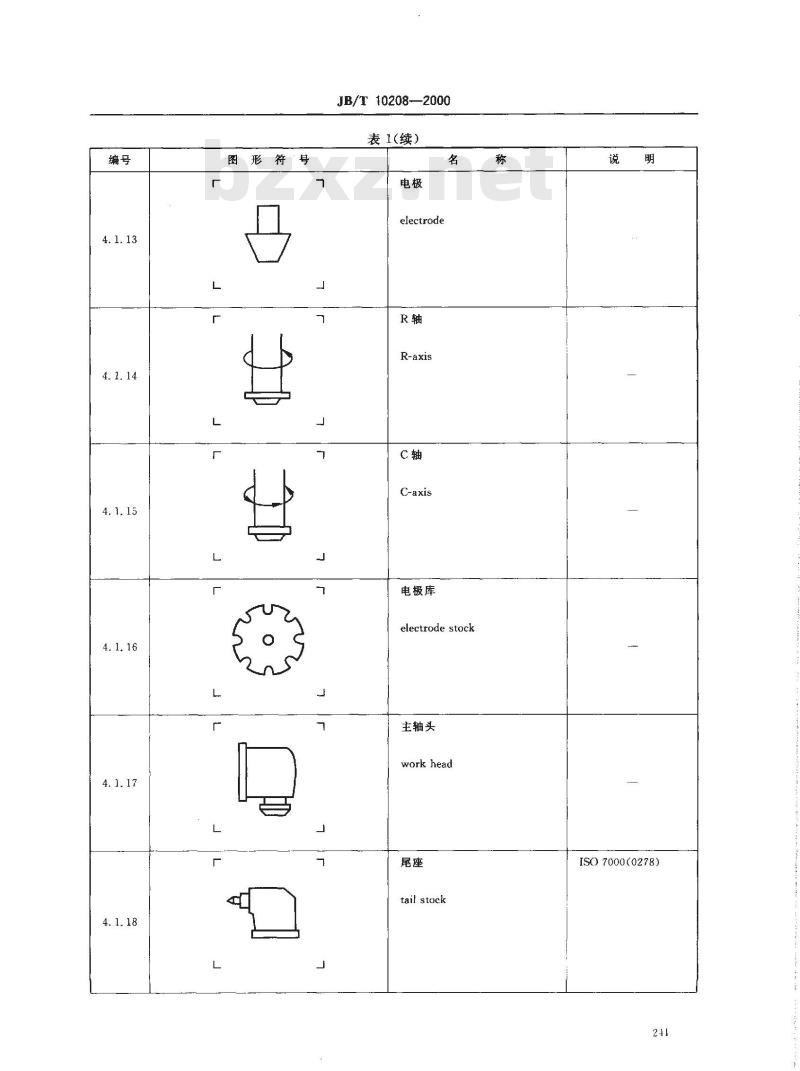

图形符号
JB/T 10208—2000
表1(续）
electrode
R-axis
C-axis
电极库
electrode stock
主轴头
work head
tail stock
ISO 7000(0278)
JB/T 10208——2000
表1(续）
press slide
矩形工作台
work table-rectangular
矩形电磁吸盘
magnetic plate-rectangular
圜形工作台
work table-round
圆电磁吸盘
magnetic plate-round
联轴器
coupling
IS) 7000 (0280)
ISO 7000(0282)
IS0) 7000 (0283)
ISO 7000(0284)
ISO 7000(0285)
ISO 7000(0015)
任何联接形式。例如
」表示两旋转轴之间的
联轴节、离合器
JB/T10208—2000
表1(续）
齿轮传动
gear drive
齿轮齿条传动
gear-rack drive
蜗杆蜗轮传动
worm and wormwheel drive
带传动
belt drive
同步齿形带传动
cog belt drive (synchronous)链传动
chain drive
IS() 7000 (0012)
GB/T 4460(5.2.4)
GB/T 4460(5. 2. 3)
IS0) 7000(0013)
GB/T 4460(A1)
ISO 7000(0014)
图形符号
JB/T 10208—-2000
表1(续）
工件;制品
workpiece; product
grindingabrasiveJwheel
磨削主轴
spindle,grinding
电动机
electric motor
hand wheel
ISO 7000(0315)
1SO) 7000(0295)
IS() 7000(0270)
IS() 7000(0011)
ISO 7000(0326)
IS() 7000(0327)
4.2运动及速度符号
图形符号
图形符号
JB/T10208—2000
表1(完）
制动器
加注润滑油
oil lubricant point
排风扇
ventilating and
air-circulating fan
单向走丝运动
unidirectional wire travelling往复走丝运动
reciprocating wire travelling说
GB/T 4460(8.4)
ISO 7000(0391)
ISO 7000(0089)
图形符号
JB/T 10208--2000
表2(续）
arbiting
电极交换
electrode interchange
正、反移动
forward and backward motion
上、下移动
upanddownmotion
限位直线运动
limited rectilinear motion
限位直线运动及返回
limited rectilinear motion
and return
IS0) 7000(0001)
ISO 7000(0002)
图形符号
JB/T10208—2000
表2(续）
限位连续往复直线运动
limited recipracating
rectilineal motion(continuous)间直线运动
interrupted rectilinear motion增量的直线运动
incremental rectilinear motion直线重复定位
rectilinear repeated positioning单程限位直线运动及返回
single limited rectilinear
motion and return.
直线运动超程
overtravel,rectilinear
ISO 7000(0003)
ISO 7000(0252)
1SO) 7000(0253)
ISO 7000(0254)
ISO 7000(0255)
ISO 7000(0256)
图形符号
JB/T10208—-2000
表2（续）
连续转动方向
direction of continuous ratation双向转动
rotation in two directions
间隙转动
directions of interrupted rota-tion
旋转重复定位
rotary repeated positioning
限位转动
limited ratation
限位转动及返回
limited rotation and return
ISO 7000(0004)
表示连续顺时针旋转
运动，对逆时针转动
需将箭头反过来
IS 7000(0005)
表示在两个方向的交
替转动
ISO 7000(0431)
ISO 7000(0436)
ISO 7000(0006)
表示题时针方向的限
位转动，对逆时针转
动需将解头反过来
ISO 7000(0007)
