【机械行业标准(JB)】 数控纵切自动车床 精度检验

JB/T10165.1—1999

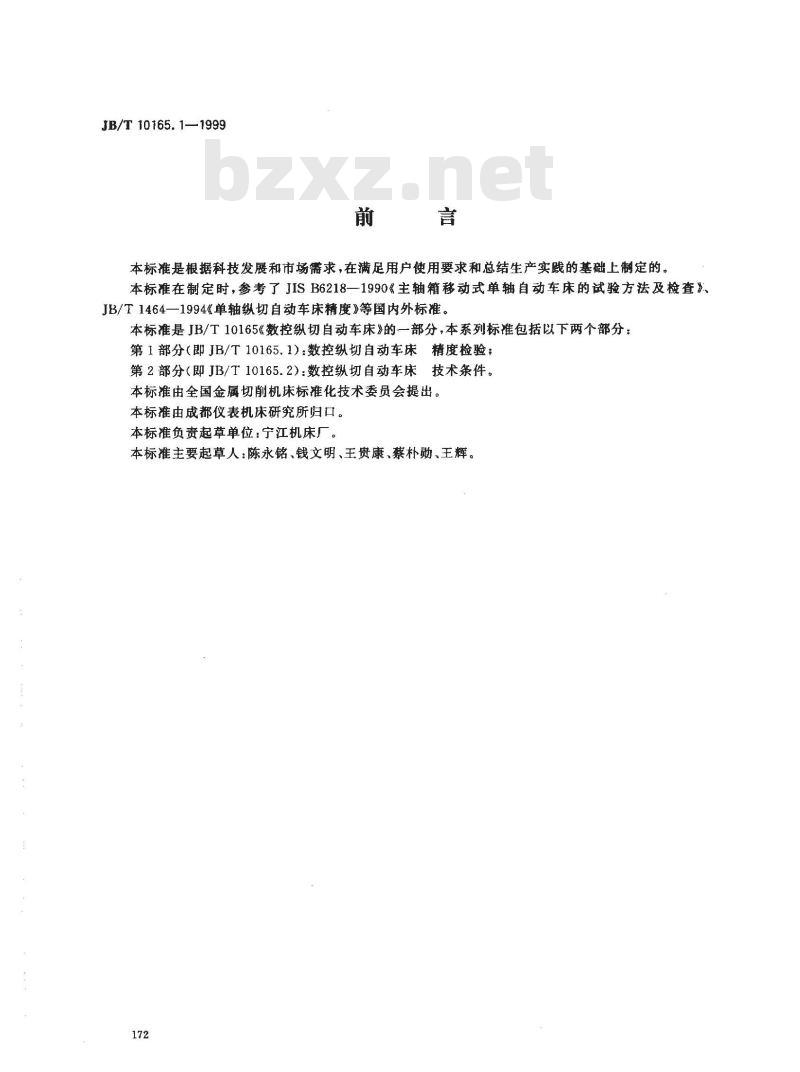

本标准是根据科技发展和市场需求，在满足用户使用要求和总结生产实践的基础上制定的。本标准在制定时，参考了JISB6218—1990《主轴箱移动式单轴自动车床的试验方法及检查》、JB/T1464—1994单轴纵切自动车床精度》等国内外标准。本标准是JB/T10165《数控纵切自动车床》的一部分，本系列标准包括以下两个部分：第1部分（即JB/T10165.1）：数控纵切自动车床精度检验；第2部分（即JB/T10165.2)：数控纵切自动车床技术条件。本标准由全国金属切削机床标准化技术委员会提出。本标准由成都仪表机床研究所归口。本标准负责起草单位：宁江机床厂。本标准主要起草人：陈永铭、钱文明、王贵康、蔡朴勋、王辉。172

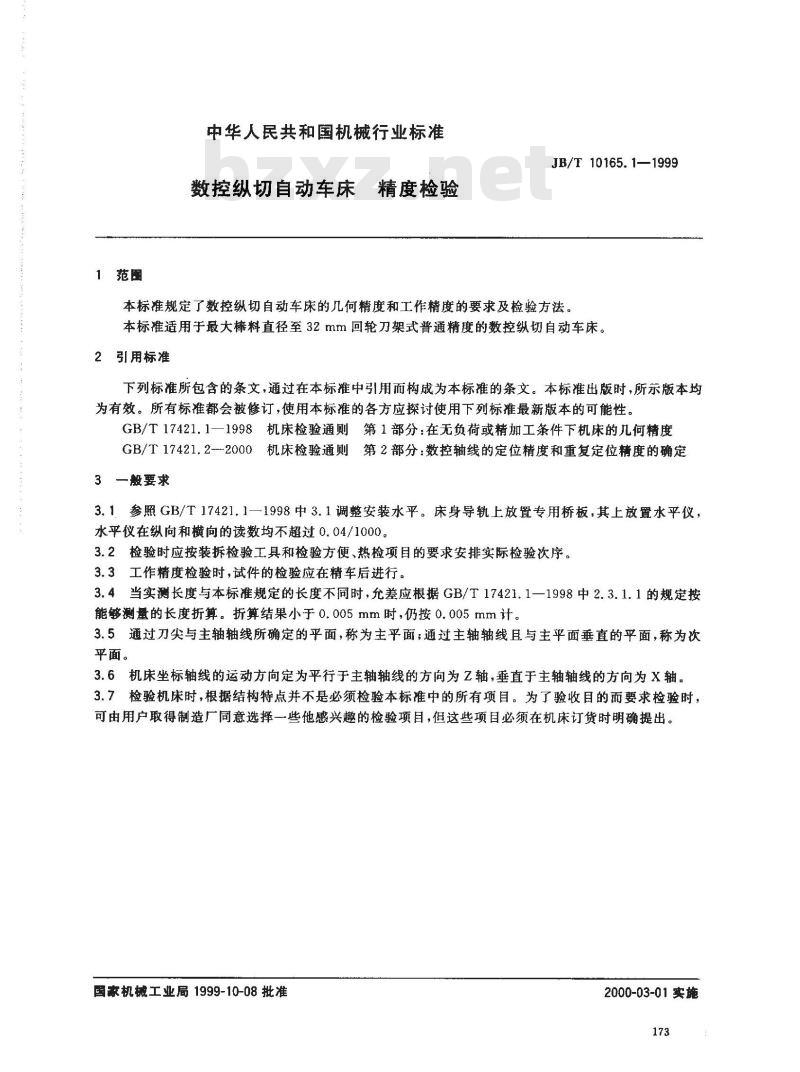

1范围
中华人民共和国机械行业标准
精度检验
数控纵切自动车床
JB/T10165.1—1999
本标准规定了数控纵切自动车床的几何精度和工作精度的要求及检验方法。本标准适用于最大棒料直径至32mm回轮刀架式普通精度的数控纵切自动车床。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T17421.11998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度GB/T17421.2-2000机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定3一般要求
3.1参照GB/T17421.1—1998中3.1调整安装水平。床身导轨上放置专用桥板，其上放置水平仪，水平仪在纵向和横向的读数均不超过0.04/1000。3.2检验时应按装拆检验工具和检验方便、热检项目的要求安排实际检验次序。3.3工作精度检验时，试件的检验应在精车后进行。3.4当实测长度与本标准规定的长度不同时，允差应根据GB/T17421.1一1998中2.3.1.1的规定按能够测量的长度折算。折算结果小于0.005mm时，仍按0.005mm计。3.5通过刀尖与主轴轴线所确定的平面，称为主平面；通过主轴轴线且与主平面垂直的平面，称为次平面。下载标准就来标准下载网
3.6机床坐标轴线的运动方向定为平行于主轴轴线的方向为Z轴，垂直于主轴轴线的方向为X轴。3.7检验机床时,根据结构特点并不是必须检验本标准中的所有项目。为了验收目的而要求检验时，可由用户取得制造厂同意选择一些他感兴趣的检验项目，但这些项目必须在机床订货时明确提出。国家机械工业局1999-10-08批准2000-03-01实施
