【机械行业标准(JB)】 涂附磨具 砂布砂纸磨削性能试验方法

JB/T10155—1999

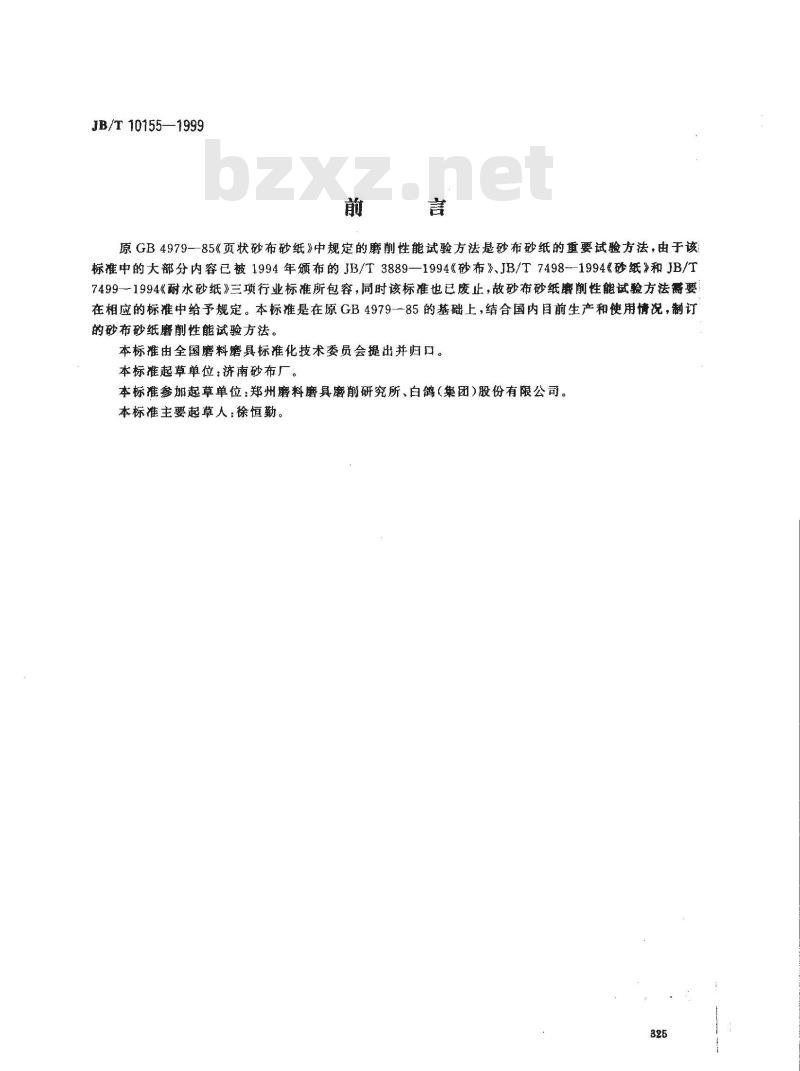

原GB4979-85《页状砂布砂纸》中规定的磨削性能试验方法是砂布砂纸的重要试验方法，由于该标准中的大部分内容已被1994年颁布的JB/T3889—1994《砂布》、JB/T7498--1994砂纸》和JB/T7499--1994《耐水砂纸》三项行业标准所包容，同时该标准也已废止，故砂布砂纸磨削性能试验方法需要在相应的标准中给予规定。本标准是在原GB4979--85的基础上，结合国内目前生产和使用情况，制订的砂布砂纸磨削性能试验方法。本标准由全国磨料磨具标准化技术委员会提出并归口。本标准起草单位：济南砂布厂
本标准参加起草单位：郑州磨料磨具磨削研究所、白鸽(集团)股份有限公司。本标准主要起草人：徐恒勤。
1范围

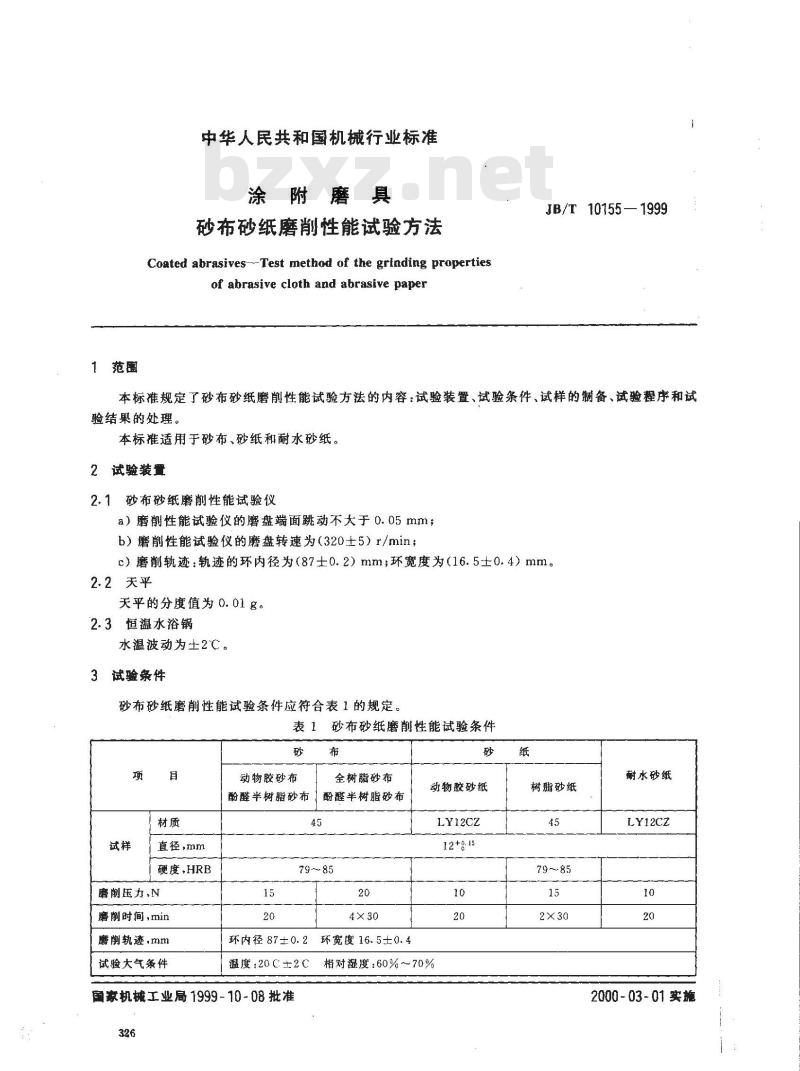

中华人民共和国机械行业标准
涂附磨具bZxz.net
砂布砂纸磨削性能试验方法
Coated abrasives--Test method of the grinding propertiesof abrasive cloth and abrasive paperJB/T10155—1999
本标准规定了砂布砂纸磨削性能试验方法的内容：试验装置、试验条件、试样的制备、试验程序和试验结果的处理。
本标准适用于砂布、砂纸和耐水砂纸。2试验装置
2.1砂布砂纸磨削性能试验仪
a）磨削性能试验仪的磨盘端面跳动不大于0.05mm；b）磨削性能试验仪的磨盘转速为（320士5）r/min；c）磨削轨迹：轨迹的环内径为（87士0.2）mm；环宽度为（16.5土0.4）mm。2.2天平
天平的分度值为0.01g。
2.3恒温水浴锅
水温波动为土2℃。
3试验条件
砂布砂纸磨削性能试验条件应符合表1的规定。表 1砂布砂纸磨削性能试验条件砂
直径，mm
硬度,HRB
磨削压力,N
磨削时间，min
磨削轨迹，mm
试验大气条件
动物胶砂布
酚醛半树脂砂布
全树脂砂布
酚醛半树脂砂布
环宽度16.5±0.4
环内径87±0.2
温度：20C±2C
国家机械工业局1999-10-08批准326
动物胶砂纸
LY12CZ
12+g15
相对湿度：60%~70%
树脂砂纸
耐水砂纸
LY12CZ
2000-03-01 实施

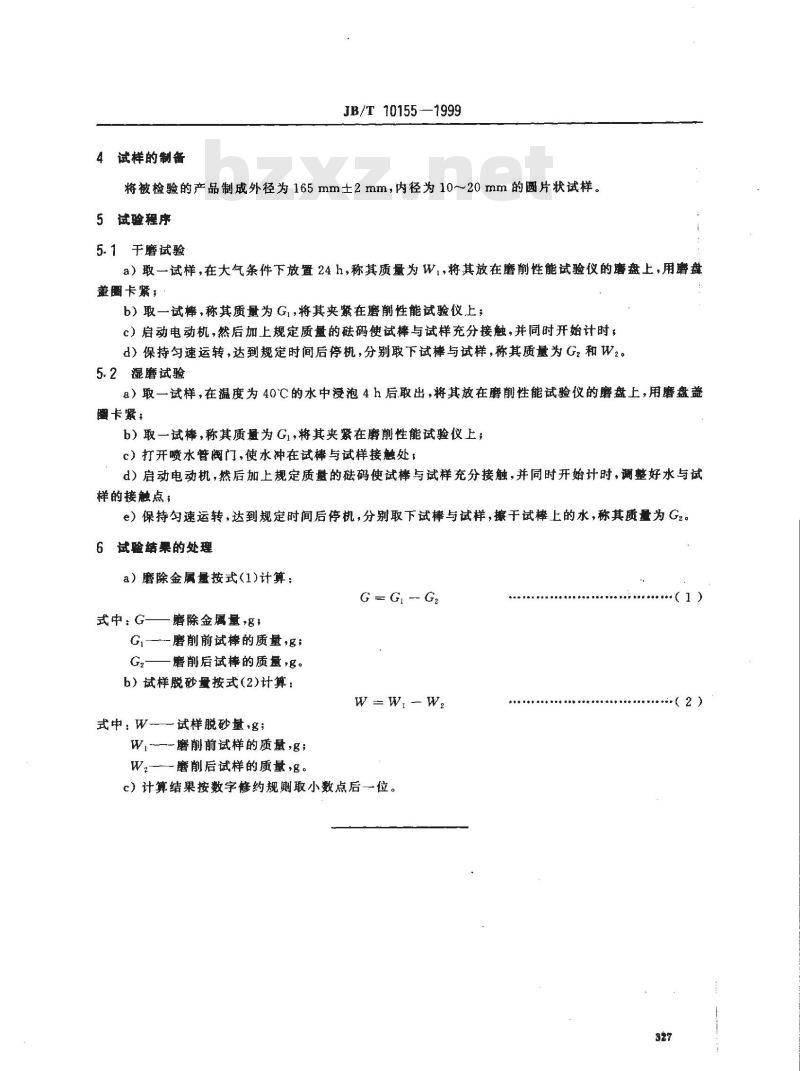

4试样的制备
JB/T10155—1999
将被检验的产品制成外径为165mm士2mm，内径为10～20mm的圆片状试样。5试验程序
5. 1于磨试验
a）取一试样，在大气条件下放置24h，称其质量为W,，将其放在磨前性能试验仪的磨盘上，用磨盘盖围卡紧：
b）取一试棒，称其质量为G1，将其夹紧在磨削性能试验仪上；c）启动电动机，然后加上规定质量的码使试棒与试样充分接触，并同时开始计时，d）保持匀速运转，达到规定时间后停机，分别取下试棒与试样，称其质量为G2和W2。5.2湿磨试验
8）取一试样，在温度为40C的水中浸泡4 h后取出，将其放在磨削性能试验仪的磨盘上，用磨盘盖圈卡紧：
b）取一试棒，称其质量为Gi，将其夹紧在磨削性能试验仪上，c）打开喷水管阀门，使水冲在试与试样接触处，d）启动电动机，然后加上规定质量的码使试棒与试样充分接触，并同时开始计时，调整好水与试样的接触点；
e）保持勾速运转，达到规定时间后停机，分别取下试棒与试样，撤干试棒上的水，称其质量为G2。6试验结果的处理
a）磨除金属量按式(1)计算：
G=G-Gz
式中：G——磨除金属量，g，
Gi-—--磨削前试棒的质量,g;
一磨前后试棒的质量，g。
b）试样脱砂量按式（2)计算：
W-WI--W?
式中：W-试样脱砂量·g;
一一磨削前试样的质量，g;
W2磨削后试样的质量，g。
c）计算结果按数字修约规则取小数点后一位。327
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
