【通信行业标准(YD)】 DCME进国内卫星数字通信网的技术要求

YD/T829—1996

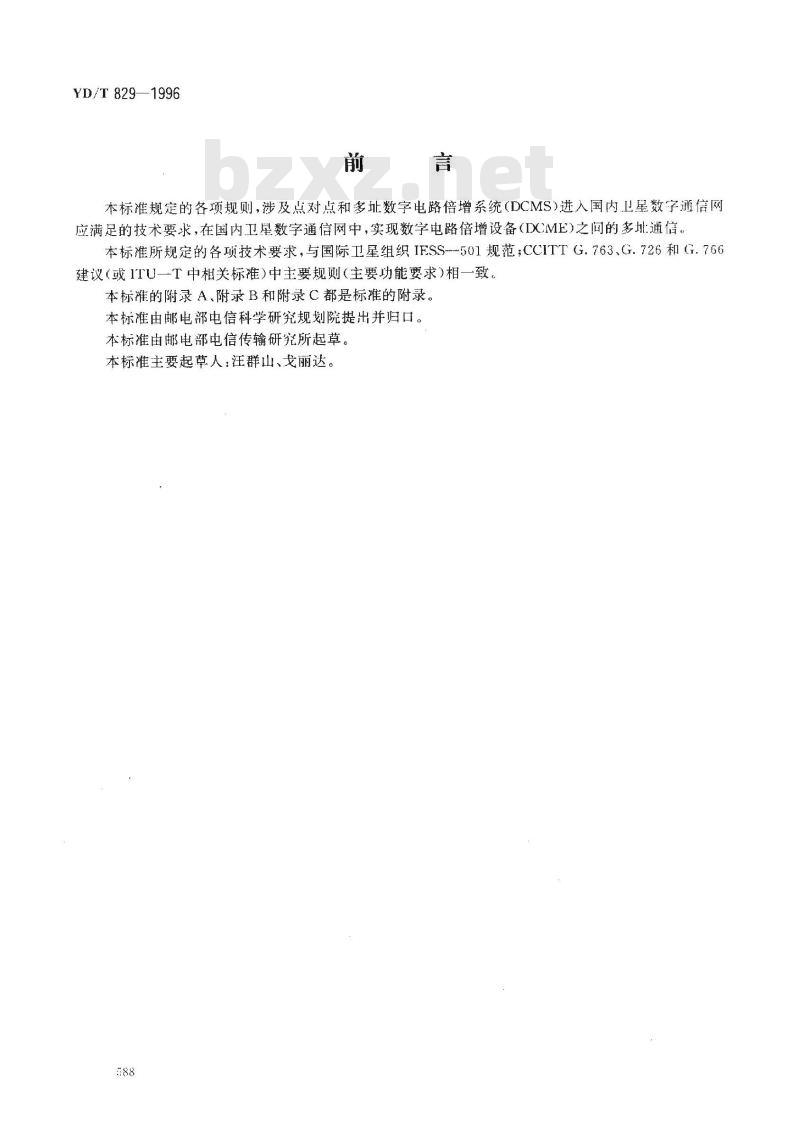

本标准规定的各项规则，涉及点对点和多址数字电路倍增系统（DCMS）进入国内卫星数字通信网应满足的技术要求，在国内卫星数字通信网中，实现数字电路倍增设备（DCME）之间的多址通信。本标准所规定的各项技术要求，与国际卫星组织IESS-~501规范；CCITTG.763、G.726和G.766建议（或ITU一T中相关标准)中主要规则（主要功能要求)相一致。本标准的附录A、附录B和附录C都是标准的附录。本标准由邮电部电信科学研究规划院提出并归口。本标准由邮电部电信传输研究所起草。本标准主要起草人：汪群山、戈丽达。88

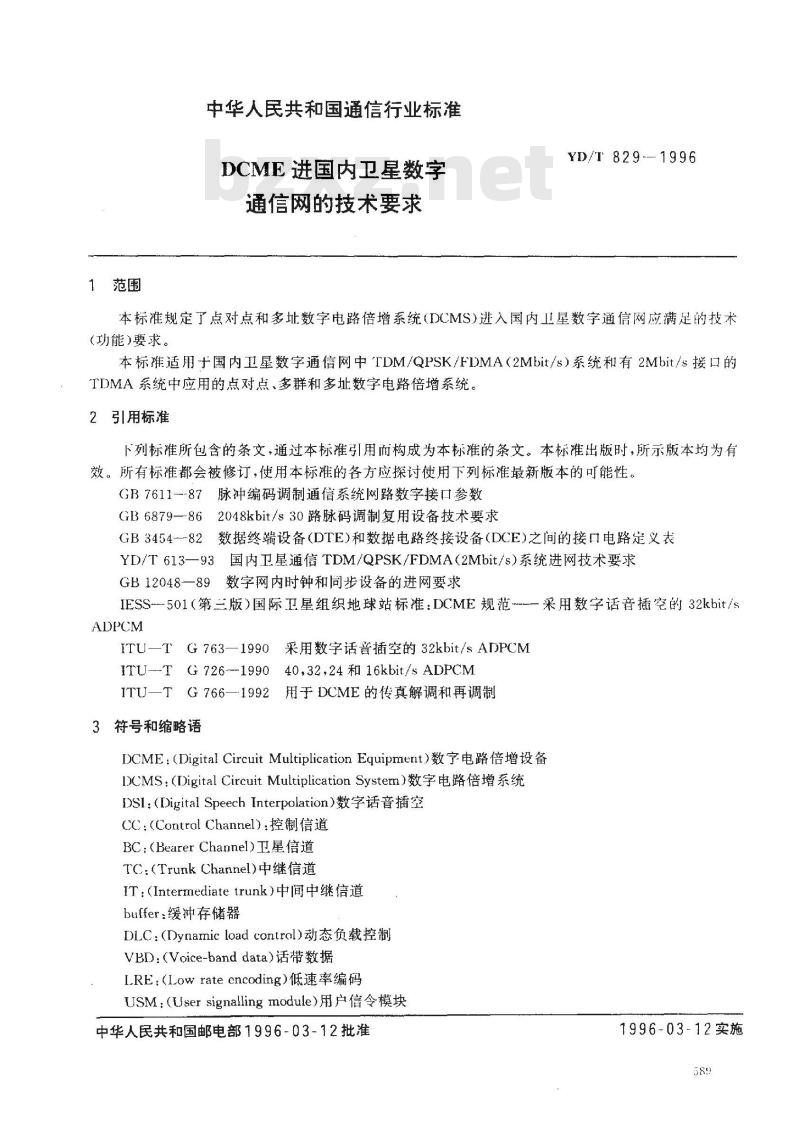

1范围
中华人民共和国通信行业标准
DCME进国内卫星数字
通信网的技术要求
YD/T 829--1996
本标准规定了点对点和多址数字电路倍增系统(DCMS)进入国内卫星数字通信网应满足的技术(功能)要求。
本标适用于国内卫星数字通信网中TDM/QPSK/FDMA（2Mbit/s）系统和有2Mbit/s接口的TDMA系统中应用的点对点、多群和多址数字电路倍增系统。2引[用标准
下列标准所包含的条文，通过本标准引用面构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB7611---87脉冲编码调制通信系统网路数字接口参数GB6879-862048kbit/s30路脉码调制复用设备技术要求GB3454-82数据终端设备（DTE)和数据电路终接设备（DCE)之间的接口电路定义表YD/T613一93国内卫星通信TDM/QPSK/FDMA（2Mbit/s）系统进网技术要求GB12048一89数字网内时钟和同步设备的进网要求IESS-501（第三版）国际卫星组织地球站标准：DCME规范-一采用数字话音插空的32kbit/sADPCM
ITU—TG763一1990采用数字话音插空的32kbit/sADPCMITU-TG 726--199040,32,24和 16kbit/s ADPCMITU—T G 766—1992
用于DCME的传真解调和再调制
3符号和缩略语
DCME：(Digital Circuit Multiplication Equipment)数字电路倍增设备DCMS：(Digital Circuit Multiplication Systen）数字电路倍增系统DSl:（Digital Speech Interpolation）数字话音插空CC：(Control Channel)：控制信道BC：(BearerChannel)卫星信道
TC:(Trunk Channel)中继信道
IT：（Intermediate trunk）中间中继信道buffer：缓冲存储器
DLC:(Dynamic load contral)动态负载控制VBD：（Voice-banddata）话带数据LRE;(Low rate cncoding)低速率编码USM：(User signalling module)用户信令模块中华人民共和国邮电部1996-03-12批准1996-03-12实施

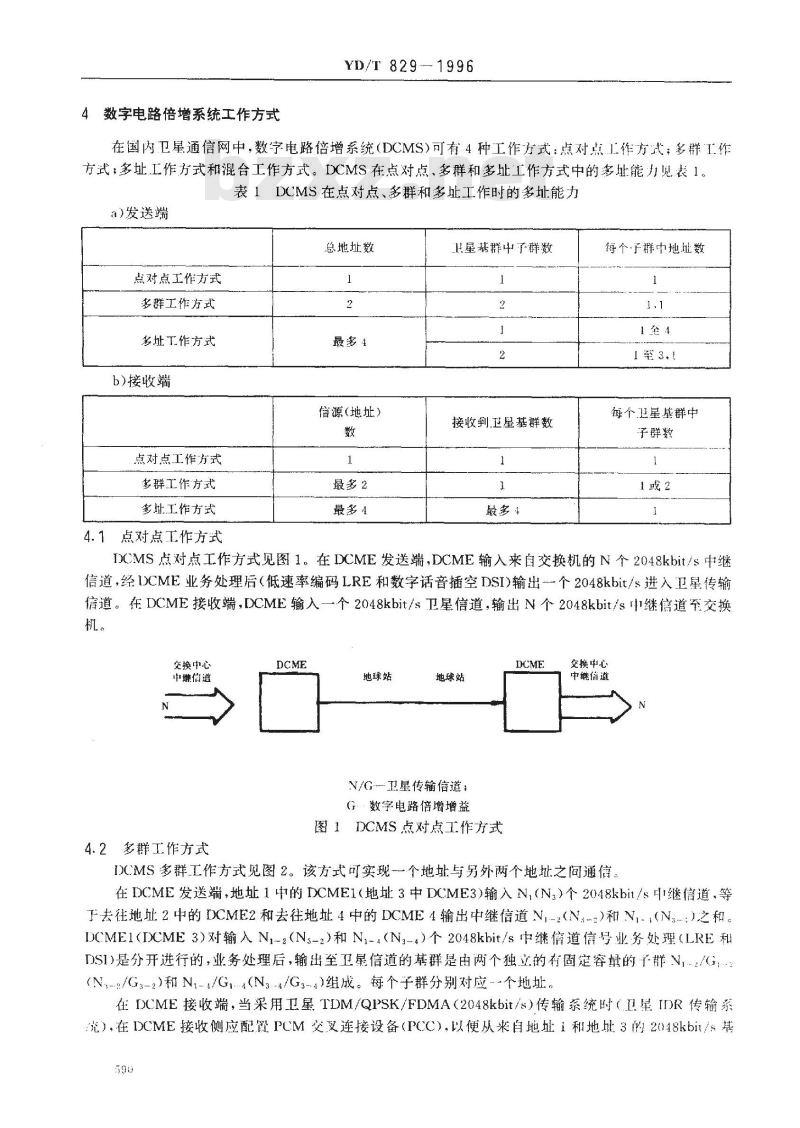

4数字电路倍增系统工作方式
YD/T 829-- 1996
在国内卫星通信网中，数字电路倍增系统（DCMS）可有4种工作方式：点对点工作方式：多群工作方式；多址工作方式和混合工作方式。DCMS在点对点、多群和多址工作方式中的多址能力见表1。表1DCMS在点对点、多群和多址工作时的多址能力a)发送端
总地址数
点对点工作方式
多群工作方式
多址工作方式
b)接收端
点对点工作方式
多群工作方式
多址工作方式
4.1点对点工作方式
最多4
信源(地址)
最多2
最多4
卫星基群中子群数
接收到卫星基群数
最多4
得个于群中地址数
每个卫星基群中
子群数
DCMS点对点工作方式见图1。在DCME发送端，DCME输入来自交换机的N个2048kbit/s中继信道，经UCME业务处理后（低速率编码LRE和数字话音插空DSI）输出一个2048kbit/s进入卫星传输信道。在DCME接收端，DCME输入一个2048kbit/s卫星信道，输出N个2048kbit/s中继信道至交换机。
交换中心
中继信道
4.2多群工作方式
地球站
地球站
N/G-卫星传输信道；
G数字电路倍增增益
图1DCMS点对点工作方式
交换中心
中继信道

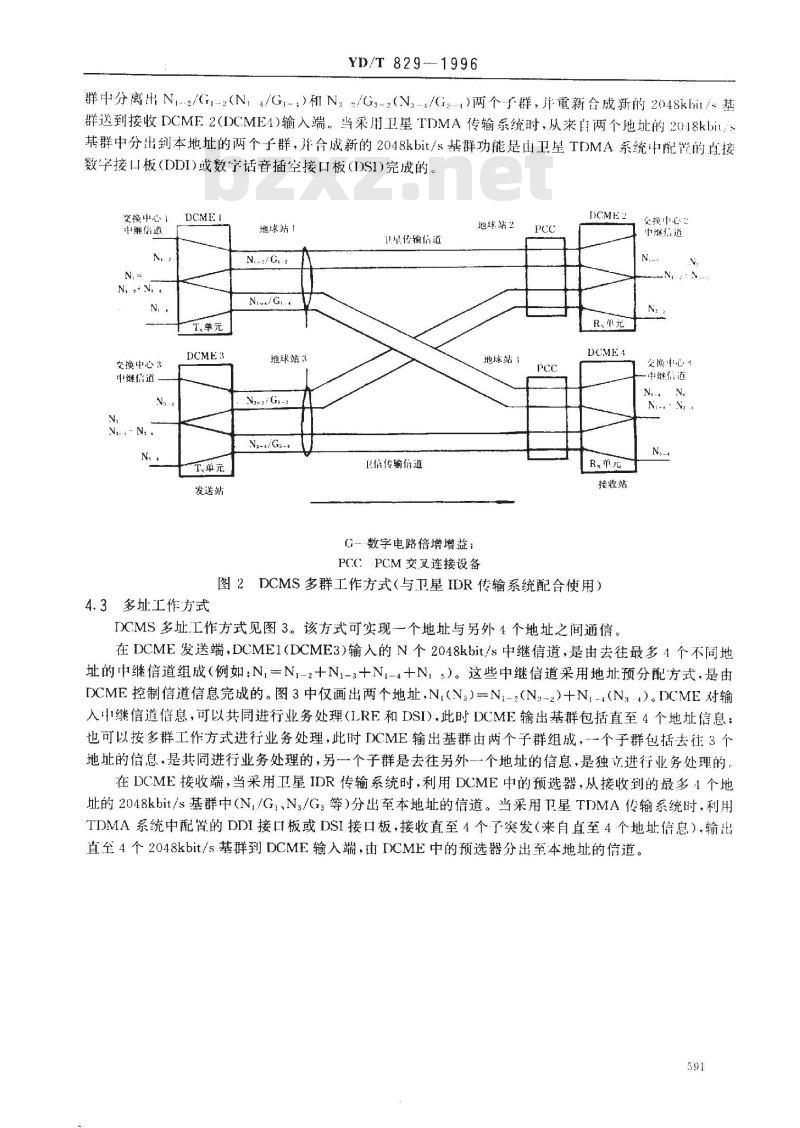

DCMS多群工作方式见图2。该方式可实现一个地址与另外两个地址之间通信，在DCME发送端，地址1中的IDCME1（地址3中DCME3）输入N，（N：）个2048kbit/s叫继信道，等于去往地址2中的DCME2和去往地址4中的DCME4输出中继信道N1-2（N-）和N（N：）之和。DCME1（IDCME3）对输入N1-2（Ns-2）和N1-4（N3-4）个2048kbit/s中继信道信号业务处理（LRE和DSI)是分开进行的，业务处理后，输出至卫星信道的基群是由两个独立的有固定容量的十样N.…2/G…(N.--/G3-2)和N1--/G14（N3-4/G3-)组成。每个子群分别对应-个地址。在DCME接收端，当采用卫星TDM/QPSK/FDMA（2048kbit/s）传输系统时（卫星IDR传输系沈），在DCME接收侧应配置PCM交叉连接设备（PCC），以便从来自地址1和地址3的2048kbi/基590
YD/T829--1996
群中分离出N--2/G1-2（N，-4/G,-）和N：/G3-2（N3-/G3）两个-群，并重新合成新的2048khit/基群送到接收DCME2（DCME4)输入端。当采用卫星TDMA传输系统时，从来自两个地址的2048kbit/基群中分出到本地址的两个子群，并合成新的2048kbit/s基群功能是由卫星TDMA系统中配置的直接数字接口板（DDI)或数字话音插空接口板（DSI)完成的交换中心！
继信道
N, 2+ N..
交换中心3
中继信道、
、单元
宁单充
发送站
地球站1
Nt-2/G2
地球站3
N3-2rG3-2
Ne-4/Ga-
卫量传输信道
信传输信道
-数字电路倍增增益；
地球站2
地球站1
PCCPCM交叉连接设备
R、单元
接收站
图2DCMS多群工作方式（与卫星IDR传输系统配合使用）4.3多址工作方式
交换中心
中绒信道
变换中心4
丰继信道
IXCMS多址工作方式见图3。该方式可实现一个地址与另外4个地址之间通信。在DCME发送端，DCME1（DCME3）输入的N个2048kbit/s中继信道，是由去往最多4个不同地址的中继信道组成（例如：N,=N1-2+N-3+N-4+N，5）。这些中继信道采用地址预分配方式，是由DCME控制信道信息完成的。图3中仅画出两个地址，N（N）=N,-（N-2）+N1-（N：）。DCME对输入中继信道信息，可以共同进行业务处理（LRE和DSI)，此时DCME输出基群包括直至4个地址信息：也可以按多群工作方式进行业务处理，此时IDCME输出基群由两个子群组成，个子群包括去往3个地址的信息，是共同进行业务处理的，另个子群是去往另外--个地址的信息，是独立进行业务处理的在DCME接收端，当采用卫星IDR传输系统时，利用DCME中的预选器，从接收到的最多4个地址的2048kbit/s基群中（N,/G、N，/G：等）分出至本地址的信道。当采用卫星TDMA传输系统时，利用TDMA系统中配置的DDI接口板或DSI接口板，接收直至4个子突发（来自直至4个地址信息），输出直至4个2048kbit/s基群到DCME输入端，由DCME中的预选器分出至本地址的信道。591
交换中心1
中继信道
N, zf Nr.c
交换中心3
中继信道
Tx单元
Tx单元
发送站

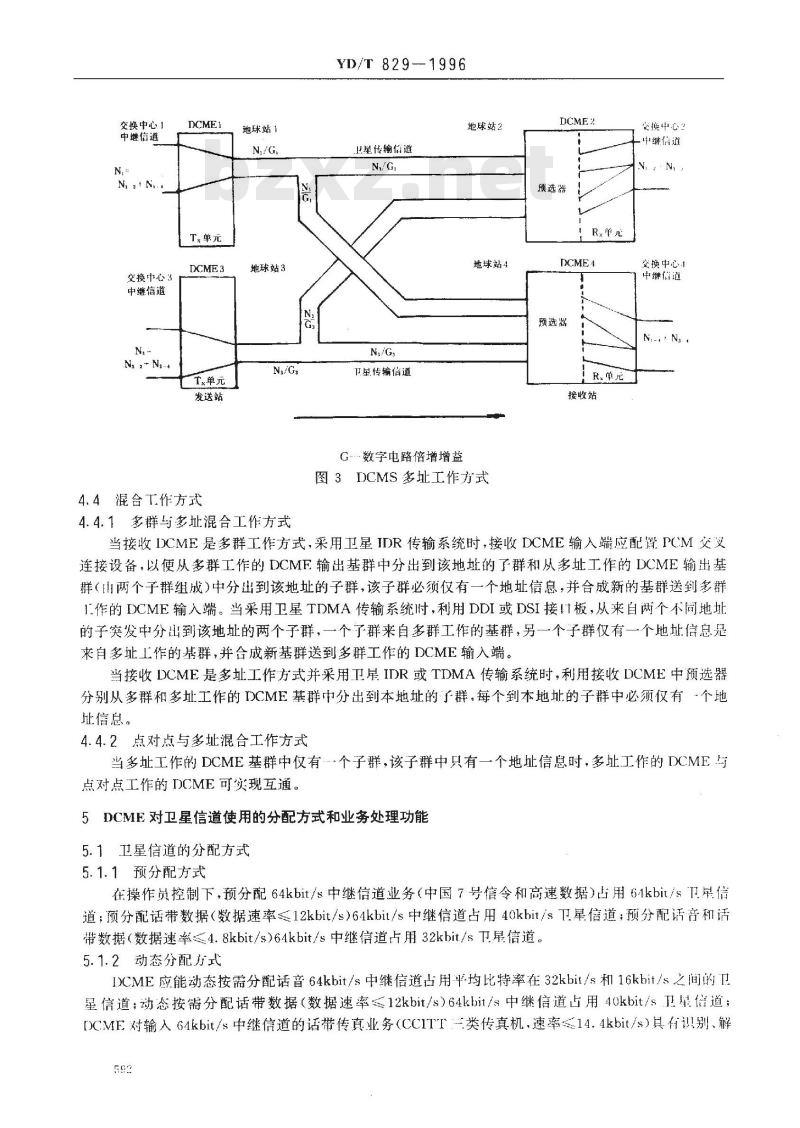

4.4混合T作方式
地球站1
地球站3
4.4.1多群与多址混合工作方式
YD/T 829--1996
地球站2
卫星传输信道
地球站4
卫星传输信道
G数字电路倍增增益
图3DCMS多址工作方式
预选器
！Rx单元
预选器
变换中心?
中继信道
交换中心1
1中继信道
R单元
接收站
当接收ICME是多群工作方式，采用卫星IDR传输系统时，接收DCME输入端应配置PCM交叉连接设备，以便从多群工作的DCME输出基群中分出到该地址的了群和从多址工作的DCME输出基群（山两个子群组成）中分出到该地址的子群，该子群必须仅有一个地址信息，并合成新的基群送到多群1.作的DCME输入端。当采用卫星TDMA传输系统时，利用DDI或DSI接I1板，从来自两个不同地址的子突发中分出到该地址的两个子群，一个子群来自多群工作的基群，另一个子群仅有一个地址信息是求自多址工作的基群，并合成新基群送到多群工作的DCME输入端。当接收DCME是多址工作方式并采用卫早IDR或TDMA传输系统时，利用接收DCME中预选器分别从多群和多址工作的DCME基群中分出到本地址的子群，每个到本地址的子群中必须仅有·个地址信息。
4.4.2点对点与多址混合工作方式当多址工作的DCME基群中仅有个子群，该子群中只有一个地址信息时，多址工作的DCME与点对点工作的DCME可实现互通。5DCME对卫星信道使用的分配方式和业务处理功能5.1卫星信道的分配方式
5.1.1预分配方式
在操作员控制下，预分配64kbit/s中继信道业务（中国7号信令和高速数据）占用64kbit/s卫星信道；预分配话带数据（数据速率≤12kbit/s）64kbit/s中继信道占用40kbit/s卫星信道；预分配话音和话带数据（数据速率=4.8kbit/s)64kbit/s中继信道占用32kbit/sT星倍道。5.1.2动态分配方式
ICME应能动态按需分配话音64kbit/s中继信道占用平均比特率在32kbit/s和16kbit/s之间的卫星信道；动态按需分配话带数据（数据速率≤12kbit/s）64kbit/s中继信道占用40kbit/s卫星信道；DCME对输人64kbit/s中继信道的话带传真业务（CC1TT类传真机，速率≤14.4kbit/s）具有识别、解592
YD/T 829—1996
调功能，解调后的传真数据信号加前向纠错信息（卫星信道BER劣于1×10），经数字复用后动态告用32kbit/s卫星信道传输方式；动态按需分配64kbit/s中继信道业务凸用64kbit/s.卫星信道，采用透明倍道传输方式。
5.2业务处理功能
5.2.1DCME对输入64kbit/sPCM电话业务、高速数据业务、不包括CCIIT=类传真机的话带数据业务的处理功能：各种数字业务信号在数字卫星信道中使用的传输编码方式、编码速率、数字话产插空DSI、可变比特率编码和对卫星信道使用的分配方式符合表2规定。表2DCME业务处理功能
卫星信道中业务种类
话带数据（不包括CCITT三类传真机）
64khit/s透明信道业务
动态分配方式
32kbit/s ADPCM有DSI
16kbit/sADPCM有DSI
40kbit/s ADPCM
（4.8kbit/s<数据速率≥12kbit/s）64kbit/s按需分配
交替传送话音和64kbit/s透明信道业64kbit/s按需分配和32/16kbi1/sAD-务
PCM 有 DSI
ADPCM编码算法应符合CCITTG.726建议。5.2.2传真业务处理
预分配方式
32kbit/s ADPCM
40kbit/s ADPCM
（4.8kbit/s数据速率≥12kbit/s）32kbit/sADPCM（数据速率
4.8kbit/s)
64kbit/s预分配
64kbit/s预分配
DCME中传真模块对输入64kbit/s话带传真信号（CCITT三类传真机，速率≤14.4kbit/s）进行识别、解调，恢复传真终端调制信号进行信号（波形）分析；还解调传真调制信号恢复传真数据信号和规程程序信息，规程程序信息送到传真模块控制器，进行传真通信规程分析。当卫星信道BER劣于1X10\6时，传真数据信号加前向纠错（FEC)，当BER优于1X10-6时，传真数据信号不加FEC。解调后的多路传真数据信号包括传真控制信号和FEC信息，利用数字复用方法组成传真模块帧，经动态占用32kbit/sADPCM卫星信道传送到对端DCME传真模块。DCME接收端传真模块对传真数据信号再调制，恢复64kbit/s话带传真信号送到交换中心。传真模块帧的帧结构见附录A。传真模块的业务处理功能应符合CCITT G.766 建议。
规程分析和波型分析的基本要求：规程分析（PA）：执行解码及在两个传真终端之间交换解释程序信息。规程分析的最低要求：应具有激活检测和高、低信息速率识别功能。波形分析（WA）：对传真终端发送的调制波形进行分析和分类。传真终端信号的压缩处理要求见表3，表3传真终端信号的压缩处理要求传真终端呼叫类型
传真终端数据调制方式和速率
解调传真控制信号
CCITT三类传真机
V. 17(14,12,9. 6.7. 2kbit /s)V.29(9.6,7.2khit/s)
V.27ter(4.8,2. 4kbit/s)
v.21(0.3khit/s)
传真终端呼叫类型
再调制传真信号电
传真终端类型
传真信号的压缩处理
在DCMS中适用的工作方式
5.2.3信令信息处理
YD/T 829--1996
表3（完）
16电平基化器
自动和人工方式
可预置不工作
CCITT三类传真机
适用点对点、多群和多址工作方式公用信道信令：中国7号信令在DCMS中用透明64kbit/s信道传送。2600Hz脉冲线路信号，在话带内传送。
在30/32路PCM系统中，用TS16时隙按复顿抽样（每个复顿出16个子顿组成）集中传送的数字线路信号（随路信令），在DCMS中，用用户信令模块（USM）传送（见附录A），多频记发器信号在带内传送。
用户信令模块属于DCME附件。在DCME发送端，用户信令模块将TS16时隙数字线路信号的状态变化.通过控制信道（CC)传送到对端DCME。在DCME接收端，用户信令模块将CC中数字线路信号的状态变化还原成TS16时隙数字线路信号送到交换机。5.2.4IDCME和传真模块时延容限DCME发送端总时延：≤30ms；
DCME接收端总时延：≤15ms；
传真模块中解调器时延：≤220ms；传真模块中再调制器时延：≤120ms。6DCMS传输话音信号的质量标准
CMS传输话音信号时可接受的话音质量标准：ADPCM编码算法，每样值平均编码不低于3.5到3.7比特之间值，且超过50ms的话音剪切概率小于2%（或由于剪切丢失的话音信号小于0.5%）。话音和话带数据ADPCM编码算法应符合CCITTG.726建议。7DCME接口参数
7.1DCME与交换机数字中继信道之间信号接口参数7.1.1容量
IDCME采用CCITTG.726ADPCM编码算法，应不低于5个2048kbit/s接口。7.1.2基本要求
a）标称比特率：2048kbit/s，容差士50×10-；b）
代码HDB3；
电气特性应符合GB7611一87中第3.2条规定；c）
顿结构应符合GB7611—87中第3.3条规定；d)
编码方式：抽样频率8000次/秒，容差士50×10-6，A律编码。符合GB6879一86中第2章规e)
f）2048kbit/接口输入口对输入数字信号抖动、漂移的最低容限和输出口输出数字信号允许的最大抖动值应符合GB7611-87中第3.2条规定。7.2DCME与数字卫星信道接口参数7.2.1容量
在ICME发送侧，DCME与卫星信道有-个2048khit/s接口。59.
在ICME接收侧：
YD/T829-1996
当ICMS是点对点工作方式或多群工作方式时，DCME与数字卫星信道有个2048kbit/s接1当DCMS是多址I作方式时.DCME与数字卫星信道有1至4个2048khit/s接！。7.2.2基本要求
a）标称比特率、代码、电气特性符合7.1.2中a）、b)、c)条规定；b）编码方式：ADPCM编码算法符合CCITTG.726建议；慎结构见符录A，顿结构与GB7611一87第3.3条规定的顿结构兼容。7.3DCME和交换机之间控制信号要求DCME和交换机之间应具有信道过负荷控制信号（DI.C）、建立和释放透明64kbit/s信道控制信号和维护信号。一种控制信号的基本组成见附录B，主要功能如下，7.3.1信道过负荷控制信号(DLC)的功能DCME工作在动态卫星信道分配方式时，DLC用于电话/话带数据和按需分配透明64kbit/业务的信道过负荷控制。在数字卫星信道中，当电话/话带数据业务平均编码值低于预置的平均比特数/每样值门限时，电话/话带数据DLC激活。当测量出透明64kbit/s信道数超过预置门限值或电话/话带数据DI.C激活或增加一个透明64kbit/s信道引起电话/话带数据DIC激活时，按需分配透明64kbit/信道DLC激活：
a）电话/话带数据DLC门限
在卫星信道重负荷情况下，电话/话带数据业务测量信道平均编码值低于3.6比特/样值时，电话/话带数据DLC激活（DLCON）。
在卫星信道轻负荷情况下，电话/话带数据业务测量信道平均编码值高于3.9比特/每样值时，电话/话带数据DLC不激活（DLCOFF）。卫星信道在重、轻负荷之间，DCME处于负荷保持状态。b）按需分配透明64kbit/s信道门限在卫星信道轻负荷情况下，测量信道平均编码值高于3.9比特/每样值时，按需分配透明64kbit/s信道业务可用7.3.2维护信号功能
维护信号是在DCME和交换中心之间进行交换，主要传递电路的监视和告警信息，7.4人机接口
操作员通过控制台对DCME进行监视、管理和维护。控制台与DCME之间应配有两个V.24接口1，一个V.24接口用于连接显示终端，另一个V.24接口用于连接打印机。V.24接口要求与GB3454致。
7.5外部时钟接
外部时钟接口速率2048kbit/s，反射衰减二15dB。2048kbit/s接可输入口的电气特性和阻抗符合GB7611--87第3章规定。
激活检测和数据/话音识别
激活检测器用来识别DCME有效输入信号，应具有以下功能：a）检测寂静输入中继信道的低电平激活；b）抑制输入中继信道的高电平噪声；避免引起对信号的末端剪切；
使脉冲噪声引起的虚假操作减至最小；d）
e）避免传信令序列期间有剪切；1）避免传真换页期间有剪切。
8.1发送激活检测器
YD/T 829 -- 1996
对每条中间中继信道(IT），发送激活检测器的特性规定如下：传输信道到激活检测器的输入点的幅频特性，在300～3400Hz频带内相对1000Hz的频率响应是±0.5dB。高斯噪声电平典型变化值在一68dBm)～42dBmO范围内。注：对A律编码，最小噪市电平是一65dBm)。发送激活检测器的功能是确定每条发送IT是否激活并为释放延迟控制和信号分类处理提供个激活/不激活（动作/不动作）显示。在系统建立或路由变化时，发送激活检测器将重置并提供不动作指发送激活检测器还将确定ICME发送单元中每条非预分配IT的发送空闲信道噪声电平：每条TCME发送单元IT的空闲信道噪声电平被编码并在4比特同步数据字中传送到DCME接收单元。当IT从他们分配的卫星信道上断开时，在DMCE接收单元再产生空闲信道噪声并作用丁相应的DCME接收单元的IT上。
8.1.1门限和动作时间
发送激活检测器门限应自动地随频带300Hz～3400Hz内的高斯噪声的平均功率而调整。发送激活检测器的门限和动作时问可根据具体情况而执行。但是下面的发送激活检测器特性给出指导性的门限和动作时间。
在300～3400Hz频带内典型的正弦激励信号响应规定如下：平均信号功率
..- 40dBm0
- 10dBmO,—30dBmO
- 30dBmO
动作时间
不激活
见图4
2msAt4ms
发送激活器自适应门限的典型变化率应在2.5dB/s和20.OdB/s之间。注：激活检测器对低于40dBm()的空闲信道噪声不激活。12
不激活
必须激活
可以激活
激励信号对高斯噪声电平比(d3)样板适用于≥一40dBmO，≤一30dBmO的激励信号。激励信号是10201Iz正弦信号。图4发送激活检测器动作门限样板596
8.1.2释放延迟控制
YD/T 829--1996
释放延迟时间的允许值是激励信号持续时间的函数。2600Hz线路信号释放延迟时问应在图5所示样板范围之内，话音、数字线路信号和中国7号信令的释放延退时间应在图6所示样板范围之内，对于话带内数据，释放延迟时间应当延长·保证有足够的传真换贞时间，即14s。180
充许区域
信号持续时间（ms）
180200
2600Hz线路信号的释放延迟时间样板允许区域
信号持续时间(ms）
图6话音、数字线路信号和中国7号信令的释放延迟时间样板8.1.3发送激活检测器与回声控制设备的相互.作用山于回声抵消器的作用，发送激活检测器的门限将不采用高斯噪声电平变化。可以用另外的方式来完成：向发送激活检测器提供来自接收激活检测器(接收信道激活时)的门限抑制信号。8.2数据/话音鉴别器
为了将话带数据信号指配到非过载的卫星信道，并减小或消除数据信号的前沿剪切，数据/话音鉴别器将确定DCME发送单元中每个激活的IT是话音还是数据。鉴别器应能识别表4规定的调制解调器的类型和数据速率：表4调制解调器和数据速率的类型调制解调器
数据速率（kbit/s）
T作模式
全双工
全双工
调制解调器
1、2类传真
YD/T 829--1996
表4（宪）
数据速率（khit/s）
4.8,7.2,9.6
2. 4.4.8,9.6
数据话音鉴别器分析每个发送1T的激活情况，给出以下输出：激活
单音和音对（注1）
数据信号（注2）
2100Hz
输出情况
工作模式
全双工
半双工，字符方式
半双工，连续
全双工
半双工
全双工
半双工
半双工
3类，传真
半双工/全双
3类，传真
全双工
全双工
1当个单频信号音即一个未调制载波，是一个话带内数据调制解调信号交换的一部分，一口信号分类为数据那么在数据呼叫中就不回到话音分类。可以通过下述其中条来实现：a）表4中谢制解调使用的那些单音采用特殊识别：或b）从数据到话音的延迟变换所规定的最小时间（0.5s～1.0s）。2V.21调制解调信号必须分类为数据以保证传真信号不被恶化，数据/话音鉴别器可以通过频谱分析和2100Hz单音检测的结合来实现其功能。数据/话音鉴别器的精度：
将数据作为话音或话音作为数据的错误检测的概率应低于0.5%。数据/话音鉴别器响应时间：
数据/话意鉴别器将在IT信号特性发生下述任何-种改变之后200ms内更新：不激活→语音
不激活→数据
话音→数据
数据→话音
8.2.12100Hz单音检测器
2100Hz单音检测器应符含下述要求：单音频率范围
单音最小幅度
响应时间
2100Hz±21Hz
-25dBmO
注：数据/话音鉴别器将通过分析发送IT中的信号，检测V.25回声控制失效音的存在。这·功能可能准执行中是与其它功能分开的。但在此作为数据/活音鉴别器要求的一部分。598
8.2.22600Hz单音检测
YD/T829—1996
2600Hz单音检测器的功能将检测每个发送IT上2600Hz线路信令的存在，并为发送信道处理（释放延退检测和信号分类处理）提供一个检测指示（信号检测/信号末检测）。当系统建立或路出改变时，2600Hz单检测器的检测指示将重置“信号未检测”2600Hz单音检测器应满足下述要求：单音频率
单音最小幅度
响应时间
错误检测的概率
8.3接收激活检测器
2600Hz±15Hz
25dBm)
接收激活检测器用于监视ADPCM解码器的输出，识别每个接收IT的激活时间和提供·个抑制信号以防止发送激活检测器与回声控制设备的相互作用，见附录C。9DCME的同步bzxZ.net
DCME的同步应根据DCME不同工作方式和不同卫星传输系统（卫星IDR、TDMA系统）选取不同的配置方案。
DCME应当能够从任何个输入数字流中或外部时钟获得定时，当同步是由中继接收侧得到时.在主信道收到指示：接收信号故障、定位丢失、AIS或接收误码率三10-3等告警事件状态下，建议配置备用中继接收同步源。主、备用时钟源之间的倒换应当白动进行。9.1参考时钟
a）DCME的参考时钟应从符合GB12048--89第5章规定的参考时钟源获得。可以从数字流中或外部时钟获取。外部时钟接口应符合7.5条规定。b）用于紧急备用的内部时钟源精度优于5×10~6。9.2准同步滑动
在准同步网中，DCMS包括卫星IDR和TDMA传输系统，出现一次滑动的时间间隔：大于24h。9.3多普勒和准同步缓冲器的位置在准同步网中，DCMS是点对点、多群和多址工作方式并采用卫星IDR和TDMA传输系统时.准同步缓冲器和L星多普勒缓冲器的位置（卫星多普勒缓冲器的位置应放在工星地球站）应符合图7图11规定。准同步缓冲器容量为2个含有顿定位信号的PCM2048kbit/s顿即0.5ms。卫星多普勒缓冲器容量符合行标YD/T613-93第4章规定。在同步网中，卫星多普勒缓冲器应保留，准同步缓冲器应取消。图中CC2是地面网时钟，在准同步网中，C、C，准同步工作，在同步网中CC是同-·个时钟源。599
