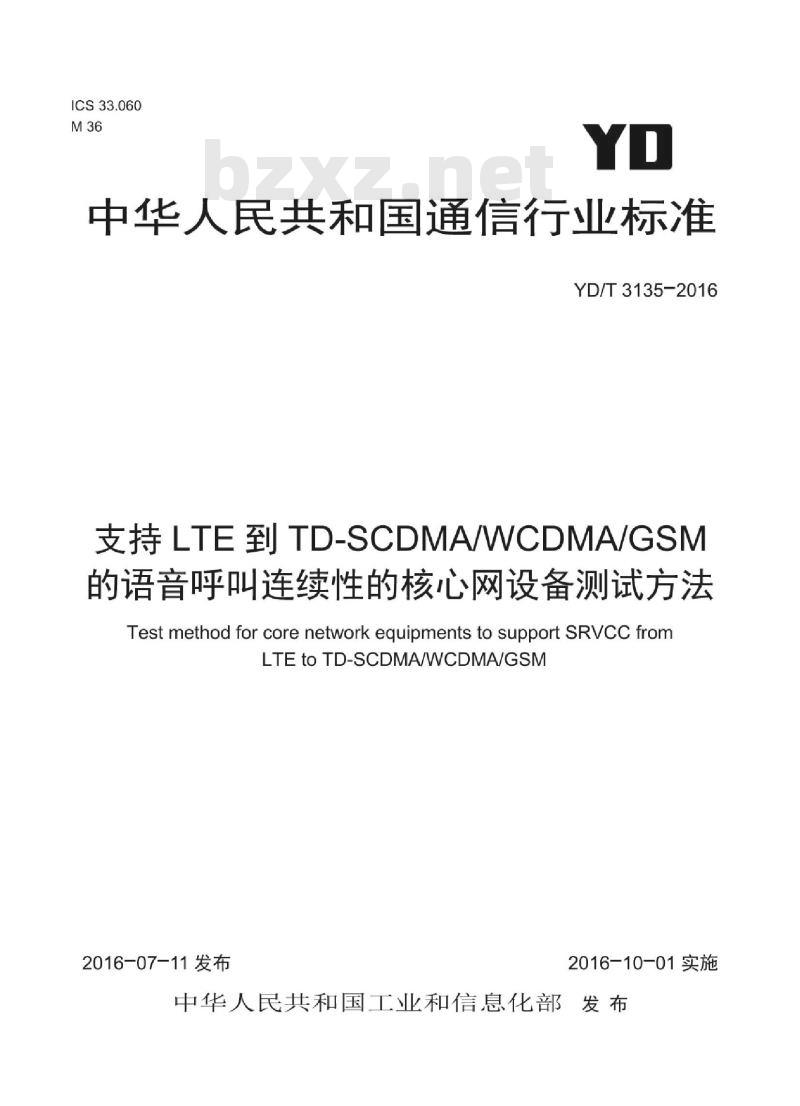

ICS33.060
中华人民共和宝玉通信行标准
YD/T3135-2016
支持LTE到TD-SCDMAWCDMA/GSM
的语音呼叫连续性的核心网设备测试方法Test method for core network equipments to support SRVCC fromLTEtoTD-SCDMAWCDMA/GSM
2016-07-11发布
2016-10-01实施
中华人民共和国工业和信息化部发布前

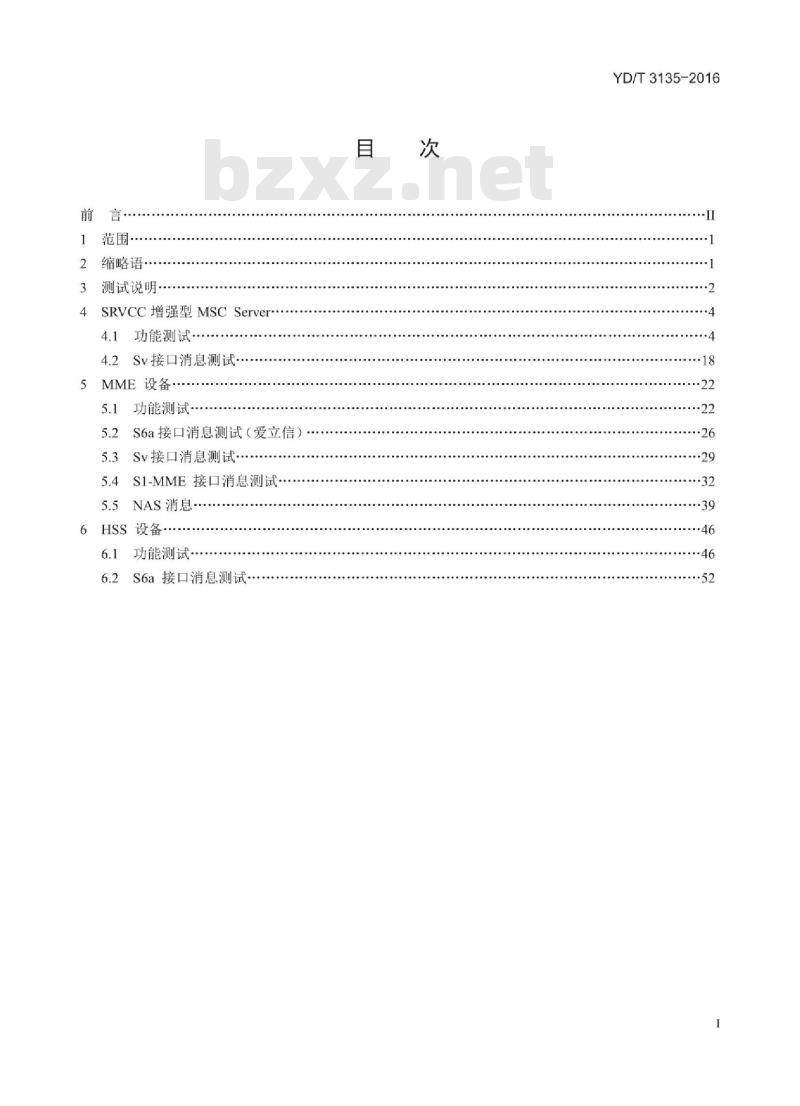

范围·
缩略语
测试说明
4SRVCC增强型MSCServer
4.1功能测试
4.2Sv接口消息测试
5MME设备
5.1功能测试
5.2S6a接口消息测试（爱立信）5.3Sv接口消息测试.
5.4S1-MME接口消息测试
5.5NAS消息-
6HSS设备
6.1功能测试
6.2S6a接口消息测试
YD/T3135-2016
··39
YD/T3135-2016

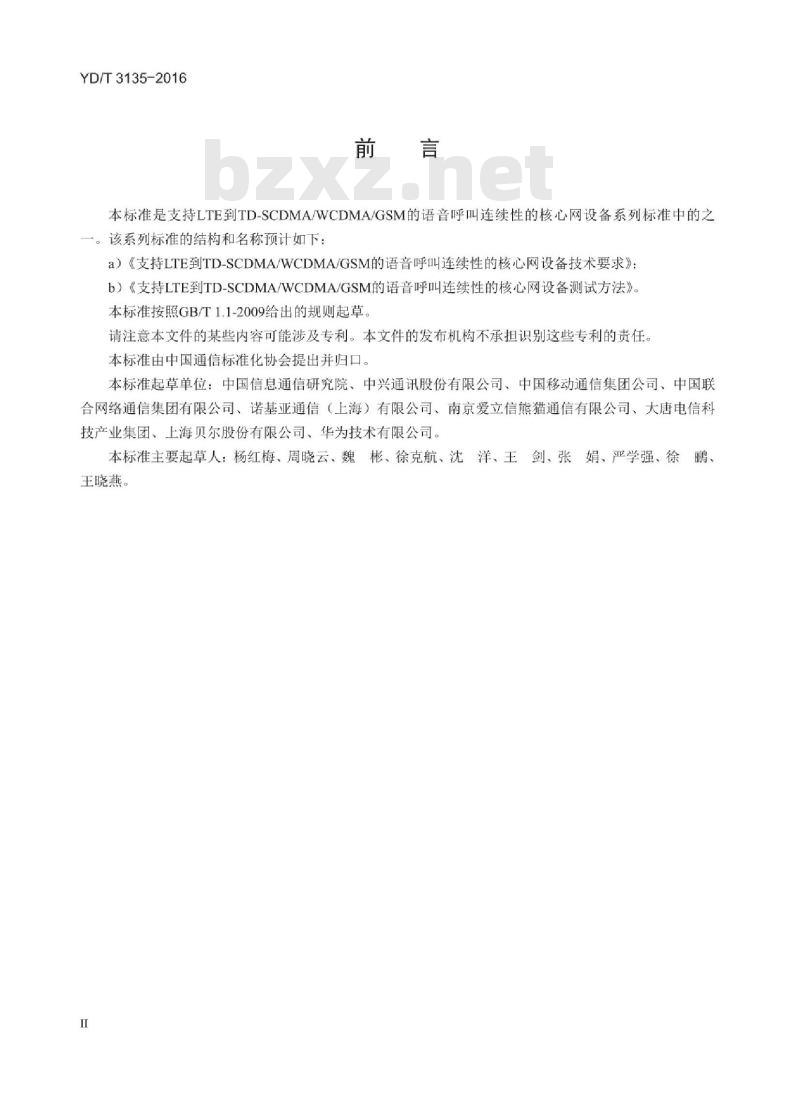

本标准是支持LTE到TD-SCDMA/WCDMA/GSM的语音呼叫连续性的核心网设备系列标准中的之一。该系列标准的结构和名称预计如下：a）《支持LTE到TD-SCDMA/WCDMA/GSM的语音呼叫连续性的核心网设备技术要求》；b）《支持LTE到TD-SCDMA/WCDMA/GSM的语音呼叫连续性的核心网设备测试方法》。本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院、中兴通讯股份有限公司、中国移动通信集团公司、中国联合网络通信集团有限公司、诺基亚通信（上海）有限公司、南京爱立信熊猫通信有限公司、大唐电信科技产业集团、上海贝尔股份有限公司、华为技术有限公司。本标准主要起草人：杨红梅、周晓云、魏彬、徐克航、沈洋、王剑、张娟、严学强、徐鹏、王晓燕。
HiiKANiKAca

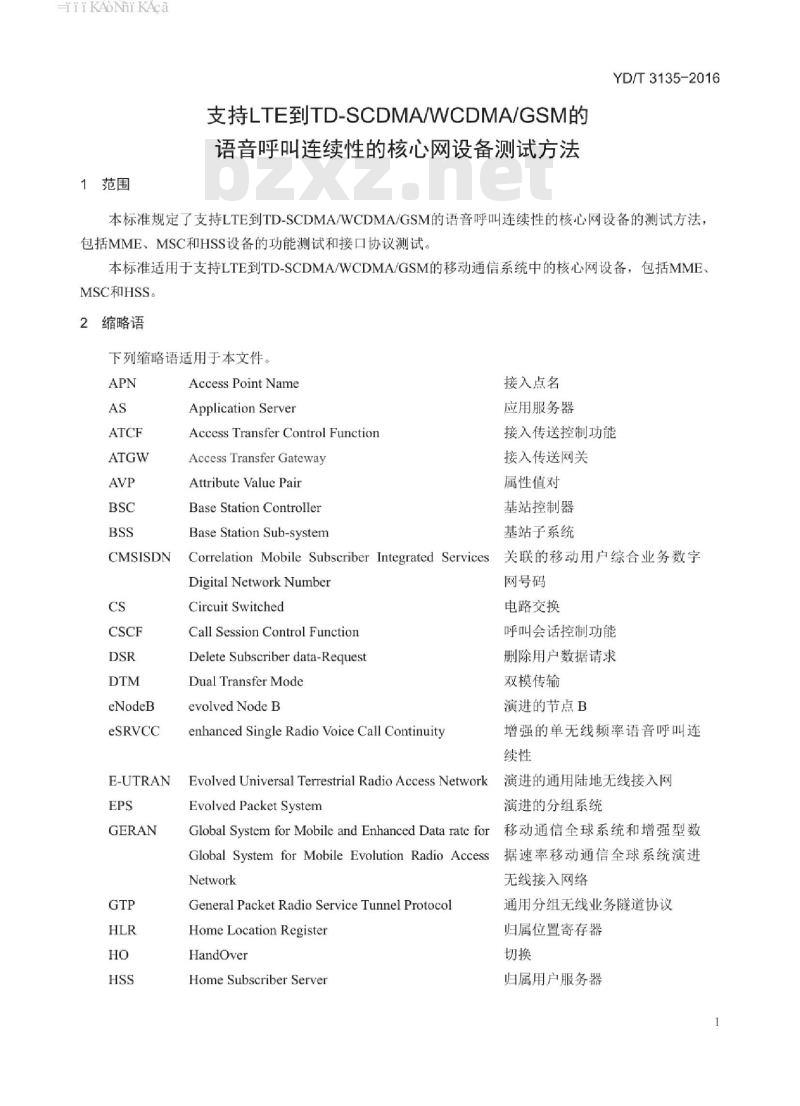

1范围
支持LTE到TD-SCDMAWCDMA/GSM的语音呼叫连续性的核心网设备测试方法YD/T3135-2016
本标准规定了支持LTE到TD-SCDMA/WCDMA/GSM的语音呼叫连续性的核心网设备的测试方法包括MME、MSC和HSS设备的功能测试和接口协议测试。本标准适用于支持LTE到TD-SCDMA/WCDMA/GSM的移动通信系统中的核心网设备，包括MME、MSC和HSS。
2缩略语
下列缩略语适用于本文件。
Access Point Name
Application Server
Access Transfer Control FunctionAccess Transfer Gateway
Attribute Value Pair
Base Station Controller
Base Station Sub-system
接入点名
应用服务器
接入传送控制功能
接入传送网关
属性值对
基站控制器
基站子系统
CorrelationMobileSubscriberIntegratedServices关联的移动用户综合业务数字CMSISDN
Digital Network Number
eNodeB
eSRVCC
E-UTRAN
Circuit Switched
Call Session Control FunctionDelete Subscriber data-RequestDual Transfer Mode
evolved Node B
enhanced Single Radio Voice Call ContinuityEvolvedUniversalTerrestrialRadioAccessNetworkEvolved Packet System
网号码
电路交换
呼叫会话控制功能
删除用户数据请求
双模传输
演进的节点B
增强的单无线频率语音呼叫连
演进的通用陆地无线接入网
演进的分组系统
Global System for Mobile and Enhanced Data rate for移动通信全球系统和增强型数
Global System for Mobile Evolution Radio AccessNetwork
General Packet Radio ServiceTunnel ProtocolHome Location Register
HandOver
Home Subscriber Server
据速率移动通信全球系统演进
无线接入网络此内容来自标准下载网
通用分组无线业务隧道协议
归属位置寄存器
归属用户服务器
HiiKAoNiKAca
YD/T3135-2016

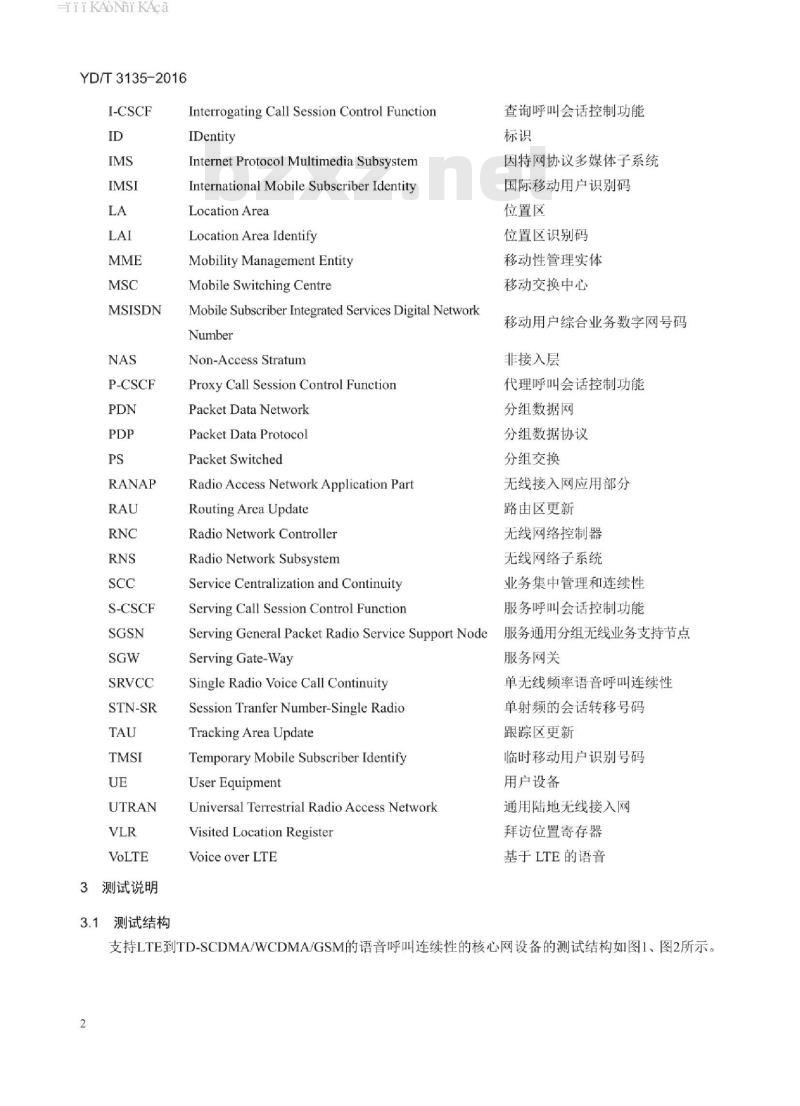

I-CSCF
MSISDN
P-CSCF
S-CSCF
STN-SR
测试说明
测试结构
InterrogatingCall SessionControlFunctionIDentity
Internet Protocol Multimedia SubsystemInternational Mobile Subscriber IdentityLocation Area
Location Area Identify
Mobility Management Entity
Mobile Switching Centre
MobileSubscriberIntegrated ServicesDigital NetworkNumber
Non-Access Stratum
Proxy Call Session Control FunctionPacket Data Network
Packet Data Protocol
Packet Switched
Radio Access Network Application PartRouting Area Update
Radio Network Controller
Radio Network Subsystem
Service Centralization and ContinuityServing Call Session Control FunctionServingGeneralPacketRadioServiceSupportNodeServing Gate-Way
Single Radio Voice Call ContinuitySession Tranfer Number-Single RadioTracking Area Update
Temporary Mobile Subscriber IdentifyUser Equipment
Universal Terrestrial Radio Access NetworkVisited Location Register
Voice over LTE
查询呼叫会话控制功能
因特网协议多媒体子系统
国际移动用户识别码
位置区
位置区识别码
移动性管理实体
移动交换中心
移动用户综合业务数字网号码
非接入层
代理呼叫会话控制功能
分组数据网
分组数据协议
分组交换
无线接入网应用部分
路由区更新
无线网络控制器
无线网络子系统
业务集中管理和连续性
服务呼叫会话控制功能
服务通用分组无线业务支持节点服务网关
单无线频率语音呼叫连续性
单射频的会话转移号码
跟踪区更新
临时移动用户识别号码
用户设备
通用陆地无线接入网
拜访位置寄存器
基于LTE的语音
支持LTE到TD-SCDMA/WCDMA/GSM的语音呼叫连续性的核心网设备的测试结构如图1、图2所示iiKAoNiKAca
UTRAN/GERAN
lu-ps/Gb
E-UTRAN Uu
E-UTRAN
lu-cs/A
MSc Server
S1-MME
切换前的承载路径
切换后的承载路径
切换前的SIP信令路径
S-GW/P-GW
图1从E-UTRAN到UTRAN/GERAN的SRVCC测试架构SCCAS
I-CSCF/S-CSCF
cs接入
P-CSCF
MscServer
图2引入ATCFIATGW的SRVCC测试架构IMS
YD/T3135-2016
iiiKAoiKAca
YD/T3135-2016
4SRVCC增强型MSCServer
4.1功能测试
4.1.1稳态呼叫下的SRVCC切换
测试编号：4.1.1
测试项目：稳态呼叫下的SRVCC切换测试分项目：稳态呼叫下的SRVCC切换测试目的：验证稳态呼叫的SRVCC切换时MSCServer的处理能力预置条件：
a）IMS、MME、MSCServer设备均运行正常：b）IMS、MME、MSCServer等网元支持SRVCC功能：c）VoLTEUE具备SRVCC各项能力
测试步骤：
1）VoLTE用户A呼叫VoLTE用户B：2）VoLTE用户B应答：
3）VoLTE用户A发起eSRVCC切换；4）VoLTE用户A释放呼叫
预期结果：
a）VoLTE用户A呼叫VoLTE用户B，呼叫通话正常，语音清晰：b）MME发送SRVCCPStoCSRequest消息给MSCServer，通知MSCServer进行SRVCC切换，消息中关键参数如下：imsi：携带用户的IMSI号码、c-msisdn：携带用户签约的C-MSISDN号码：stn-sr:携带用户签约的STN-SR号码：TargetGlobalCellID/TargetRNCID：指示发生切换的BSC小区号或者RNC信息：
c）MSCServer发起到IMS的会话转移过程（InitialSessionTransfer），发送INVITE消息到IMS，消息中关键参数如下：RequestURI：STN-SR号码：P-Asserted-Identity头域：C-MSISDN号码：d）用户A成功接入目标接入侧，MSCServer发送SRVCCPStoCSCompleteNotification消息给MME，通知MME切换已经成功：
e）如果HLR需要更新（比如，IMSI已认证了，但在VLR中是未知的），MSCServer会给UE重新分配一个TMSI，该重分配过程成功后，MSCServer就会执行到HSS/HLR的位置更新：f）eSRVCC切换成功，语音通话不中断：g）A、B呼叫均释放成功
TiiKANniKAca
测试说明：
E-UTRAN
1. Measurement reports
2.决定切换
3. Handover Required
4.Bearer Splting
MSCServer/
5PStoCSReq
6.PrepHOReg
BSS/RNO
7.HORequest/Ack
Relocation Reqyest/Ack
8.Prep HO Resp
9.Establish circuit
YD/T3135-2016
(SCCAS)
1o.Initiation of SessionTransfer(STN-SRorE-sTN-SR)13.PStoCSResp
14.HandoverCommand
15.HOffomEUTRANcommand
16.UE tunestoGERAN
17.检测到切换
18.HO Complete
Relocation Complete
19.SES (HO Complete)
20.ANSWER
21.PSto.csComplete/Ack
21a.Bearer handling and suspension22a.TMsiReallocation
22b.UpdateLoc
11.会话转移并更新
远端支路
11a.释放IMS接入支
注：如果SRVCC增强MSCSerVer控制目标BSS/RNS，流程图中点划线所示的MSC-MSC切换过程将不会执行。此时，SRVCC增强MSCServer和目标MSC的功能融合在了一起。为了简化呼叫流程的描述，以“MSCServer”替代\MSCServerenhancedforSRVCc”。目标MSc不必为SRVcc进行增强5
HiiKAoiKAca
YD/T3135-2016
4.1.2振铃状态下的SRVCC切换
4.1.2.1振铃状态下的SRVCC切换，被叫方测试编号：4.1.2.1
测试项目：振铃状态下的SRVCC切换测试分项目：振铃状态下的SRVCC切换，被叫方测试目的：验证VoLTE用户作为被叫，在振铃状态下，SRVCC切换时MSCServer的处理能力预置条件：
a）IMS、MME、MSCServer设备均运行正常：b）IMS、MME、MSCServer等网元支持振铃状态下SRVCC切换功能：c）VoLTEUE具备SRVCC各项能力
测试步骤：
1）VoLTE用户B呼叫VoLTE用户A：2）VoLTE用户A振铃：
3）VoLTE用户A发起eSRVCC切换：4）VoLTE用户A应答：
5）VoLTE用户A释放呼叫
预期结果：
a）VoLTE用户B呼叫VoLTE用户A，VoLTE用户A振铃：b）VoLTE用户B可以听到回铃音：c）MME发送SRVCCPStoCSRequest消息给MSCServer，通知MSCServer进行SRVCC切换，消息中关键参数如下：imsi：携带用户的IMSI号码：c-msisdn：携带用户签约的C-MSISDN号码；stn-sr:携带用户签约的STN-SR号码：TargetGlobalCellID/TargetRNCID：指示发生切换的BSC小区号或者RNC信息：
d）MSCServer发起到IMS的会话转移过程（InitialSessionTransfer），发送INVITE消息到IMS，消息中关键参数如下：RequestURI：STN-SR号码：P-Asserted-Identity头域：C-MSISDN号码：Contact头域：+g.3gpp.srvcc-alerting：Recv-Info头域：g.3gpp.state-and-event-info；Accept:application/vnd.3gpp.state-and-event-info+xml
e）用户A成功接入目标接入侧，MSCServer发送SRVCCPStoCSCompleteNotification消息给MME，通知MME切换已经成功：
f）SRVCCServer收到IMS发来的INFO消息，MSCServer设置呼叫状态，消息中关键参数如下：state-info: early: Direction: receiver:g）如果HLR需要更新（比如，IMSI已认证了，但在VLR中是未知的），MSCServer会给UE重新分配一个TMSI，该重分配过程成功后，MSCServer就会执行到HSS/HLR的位置更新：h）eSRVCC切换成功，VoLTE用户B继续听回铃音正常：i）VoLTE用户A应答成功，A、B语音通话正常，语音清晰：j）A、B呼叫均释放成功
TiiKANniKAca
测试说明：
E-UTRAN
1.Measurement.geports
2.决定切换
3.Handover Required
4.Bearer Splitting
MSCServer/
5PS toCSReq
6.PrepHOReg
8.PrepHOResp
9. Establish circuit
ZRequest/Ack
10. Initiation of Session Transfer (STN-SR)13.PS to CS Resp
14.HandoverCommand
15.HOftomEUTRANcommand
16.UE tunes to GERAN
17.检测到切换
19.HOComplete
20.SES (HO Complete)
21.ANSWER
22.200OKforINFO
23.CONNECT
24.SES(CONNEGT)
26.200OKfor INFO
27. 200 OK for INVITE
28.PStocsComplete/Ack
29a.TMSiReallocation
28a.Bearer handling and suspensionTHSS7
29b.UpdateLoc
→HLR
YD/T3135-2016
(SCCAS)
11.会话转移并更新
远端支路
11a.释放IMS接入支
YD/T3135-2016
4.1.2.2振铃状态下的SRVCC切换，主叫方测试编号：4.1.2.2
测试项目：振铃状态下的SRVCC切换测试分项目：振铃状态下的SRVCC切换，主叫方测试目的：验证VoLTE用户作为主叫，在振铃状态下，SRVCC切换时MSCServer的处理能力预置条件：
a）IMS、MME、MSCServer设备均运行正常b）IMS、MME、MSCServer等网元支持振铃状态下SRVCC切换功能：C）VoLTEUE具备SRVCC各项能力
测试步骤：
1）VoLTE用户A呼叫VoLTE用户B：2）VoLTE用户B振铃：
3）VoLTE用户A发起eSRVCC切换：4）VoLTE用户B应答：
5）VoLTE用户A释放呼叫
预期结果：
a）VoLTE用户A呼叫VoLTE用户B，VoLTE用户B振铃：b）VoLTE用户A可以听到回铃音：c）MME发送SRVCCPStoCSRequest消息给MSCServer，通知MSCServer进行SRVCC切换，消息中关键参数如下：imsi：携带用户的IMSI号码：c-msisdn：携带用户签约的C-MSISDN号码：stn-sr：携带用户签约的STN-SR号码：TargetGlobalCellID/TargetRNCID：指示发生切换的BSC小区号或者RNC信息：
d）MSCServer发起到IMS的会话转移过程（Initial SessionTransfer），发送INVITE消息到IMS，消息中关键参数如下：RequestURI：STN-SR号码：P-Asserted-Identity头域：C-MSISDN号码：Contac头域：+g.3gpp.srvcc-alerting：Recv-Info头域：g.3gpp.state-and-event-info；Accept：application/vnd.3gppstate-and-event-info+xml;
e）用户A成功接入目标接入侧，MSCServer发送SRVCCPStoCSCompleteNotification消息给MME，通知MME切换已经成功
f）SRVCCServer收到IMS发来的INFO消息，MSCServer设置呼叫状态，消息中关键参数如下：state-info: early: Direction: initiator:g）如果HLR需要更新（比如，IMSI已认证了，但在VLR中是未知的），MSCServer会给UE重新分配一个TMSI，该重分配过程成功后，MSCServer就会执行到HSS/HLR的位置更新：h）eSRVCC切换成功，VOLTE用户A继续听回铃音正常：i）VoLTE用户B应答成功，A、B语音通话正常，语音清晰；j）A、B呼叫均释放成功
测试说明：
E-UTRAN
1.Measurementreports
2.决定切换
3. Handover Required
4.Bearer Splitting
MSCServer/
5PStoCSReq
6.PrepHOReo
HO Red., HO Rquest/Ack
8.PrepHOResp
.-.-..
9. Establish circuit
10.Initiation of Session Transfer (STN-SR)13.PStoCSResp
14.HandoverCommand
15.HOffomEUTRANcommand
16.UE tunesto GERAN
17.检测到切换
19.HOComplete
20.SES (HOComplete)
....-.
21.ANSWER
22. 200 OK for INFO
23.200 OK for INVITE
24.SES(CONNECT)
25.CONNECT
26.PStoCSComplete/Ack
26a.Bearer handling and suspension27a.TMSl Reallocation
27b.UpdateLoc
---,HLR!
YD/T3135-2016
(SCCAS)
11.会话转移并更新
远端支路
11a.释放IMS接入支
