【机械行业标准(JB)】 电阻焊设备 两端与水冷连接块相连的次级连接电缆尺寸和特性

ICS25.160.30
2002-07-16
JB/T10113—2002
JB/T10113
2002-12-01
JB/T10113—2002

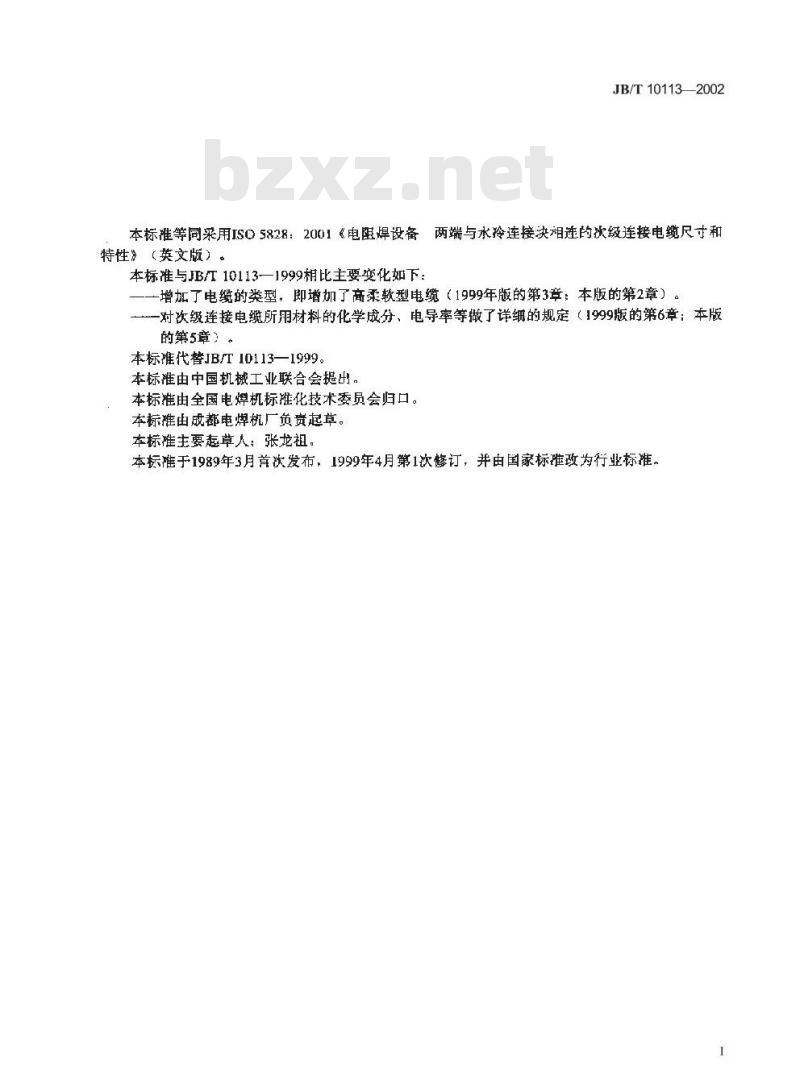

本标准等同采用IS05828：2001《电阻焊设备两端与水冷连接决相连的次级连接电缆尺寸和特性》（英文版）。
本标准与JB/T10113—1999相比主要变化如下：一增加了电缆的类型，即增加了高柔软型电缆（1999年版的第3章；本版的第2章）。一对次级连接电缆所用材料的化学成分、电导率等做了详细的规定（1999版的第6章：本版的第5章！
本标准代替JB/T10113—1999。
本标推由中国机械工业联合会提出。本标准由全国电焊机标准化技术委员会归口。本标推由成电焊机厂负资起草。本标准主要起草人：张龙祖。
本标准于1989年3月首次发布，1999年4月第1次修订，并由国家标准改为行业标准。1

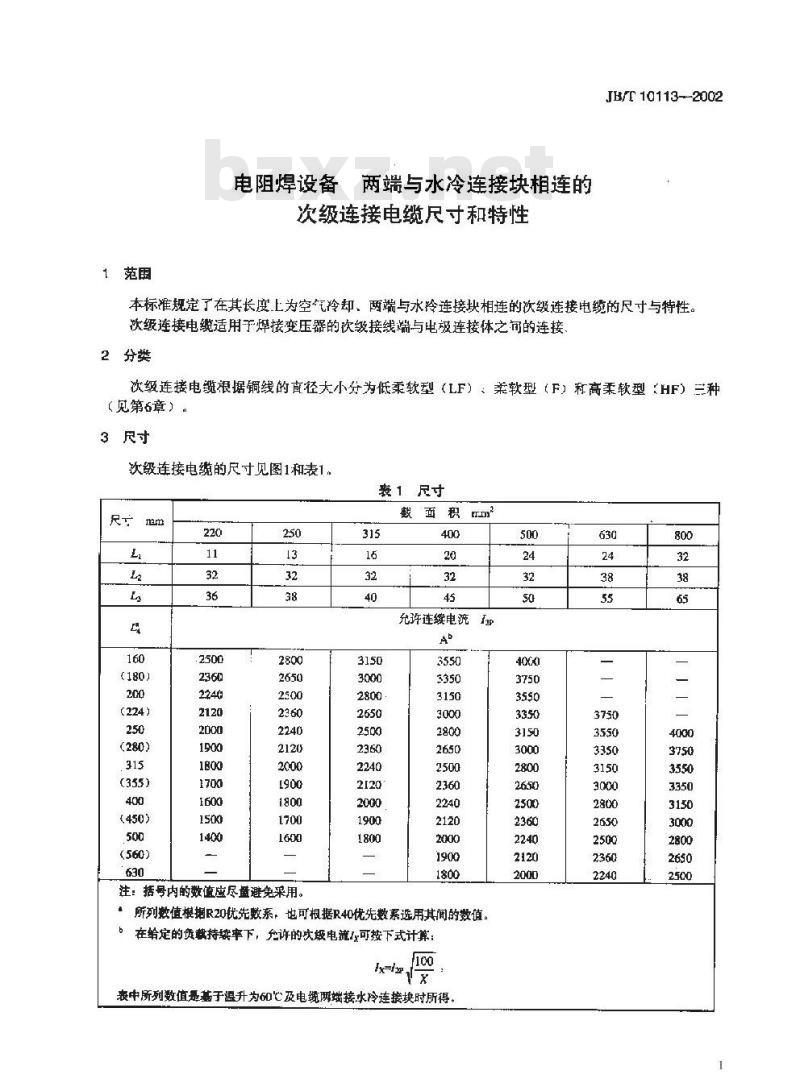

1范围
电阻焊设备两端与水冷连接块相连的次级连接电缆尺寸和特性
JB/T10113--2002
本标准规定了在其长度上为空气冷却、两端与水冷连接块相连的次级连接电缆的尺寸与特性。次级连接电缆适用了焊接变压器的次级接线端与电极连接体之间的连接2分类
次级连接电缆根据铜线的直径大小分为低柔软型（LF）柔软型（F）和高柔软型【HF）三种【见第6章）”
3尺寸
次级连接电缆的尺寸见图1和表1。表1尺寸
注：括号内的数值应尽盈避免采用。315
充许连续电流
，所列数值根据R20优先数系，也可根据R40优先数系选用其间的数值。。在给定的负截持续率下，允许的次级电流x可按下式计算：f100
表中所列数值最基于温升为60℃及电缆两端接水玲连接块时所得。500免费标准bzxz.net
JB/T 10113—2002

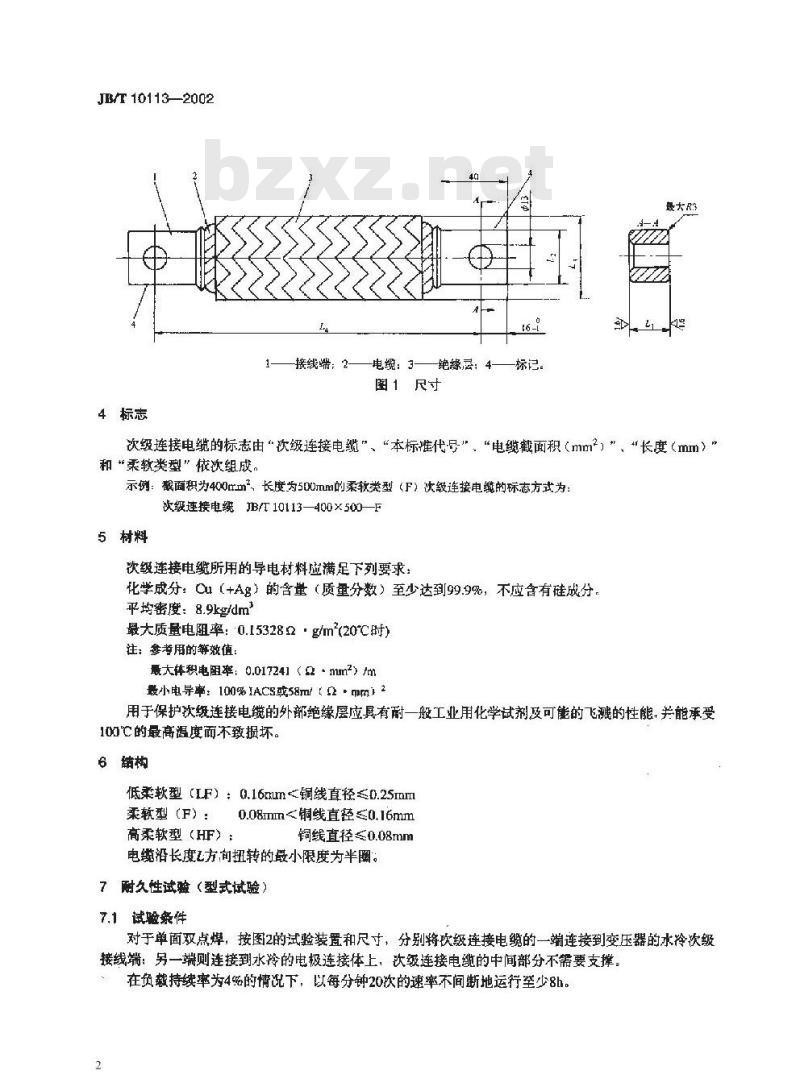

4标志
—电缆：3——绝缘层：4——标记。-接线端：2—
图1尺寸
次级连接电缆的标志由\次级连接电缆、“本标准代号\、“电缆截面积（mm2）”、\长度（mm）和“柔软类型”依欲组成，
示例：截面积为400mm、长度为500mm的柔软类型（F）次级连接电缆的标志方式为：次级连接电缆 JB/T10113—400×500—F5材料
次级连接电缆所用的导电材料应满足下列要求化学成分：Cu（+Ag）的含量（质量分数）至少达到99.9%，不应含有硅成分，平均密度：8.9kgfdm
最大质量电阻率：0.153282·g/m(20c时）注：参考用的等效值：
最大体积电阻率：0.017241（2mm2）rm最小电导率：[00%IACS或58ml【mm】2用于保护次级连接电缆的外部绝缘层应具有耐一般工业用化学试剂及可能的飞溅的性能，关能承受100℃的最高温度而不致损坏。
6结构
低柔软型（LF）：0.16mum<铜线直径≤0.25mm柔软型（F）：
0.08mm<铜线直径≤0.16mm
高柔软型（HF）：
铜线直径≤0.08mm
电缆沿长度乙方间扭转的最小限度为半圈。7耐久性试验（型式试验）
7.1 试验条件
对于单面双点焊，按图2的试验装置和尺寸，分别将次级连接电缆的一端连接到变压器的水冷次级接线端：另一端则连接到水冷的电极连接体上，次级连接电缆的中间部分不需要支撑。在负载持续率为4%的情说下，以每分钟20次的速率不间断地运行垒少8h。2

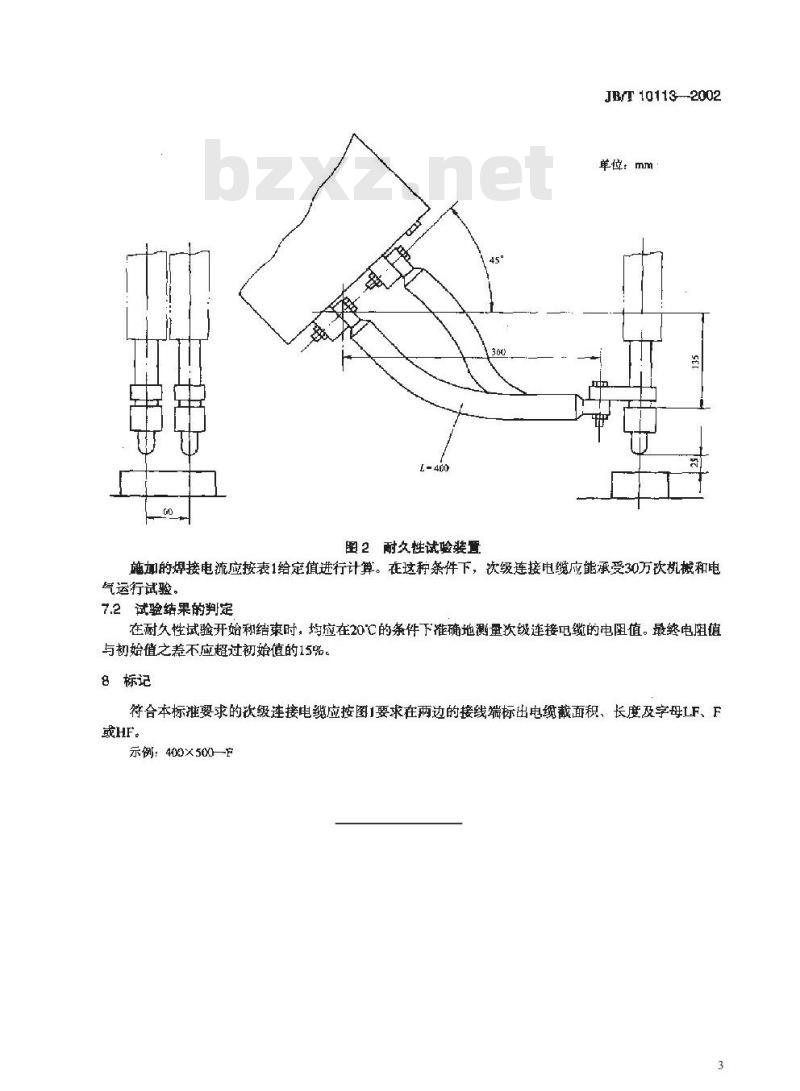

图2耐久性试验装置
JBrT 10113-2002
单位：mm
施加的焊接电流应按表1给定值进行计算。在这称条件下，次级连接电缆应能承受30万饮机械和电气运行试验。
7.2试验结果的判定
在耐久性试验开始和结时，均应在20℃的条件下准确地测量次级连接孕缆的电阻值。最整电阻值与初始值之差不应超过初始值的15%。8标记
符合本标推要求的次级连接电缆应按图1要求在两边的接线端标出电缆截面积、长度及字母LF、F或HF。
示例：400×500F
