【通信行业标准(YD)】 非零色散位移单模光纤特性

YD/T 1001—1999

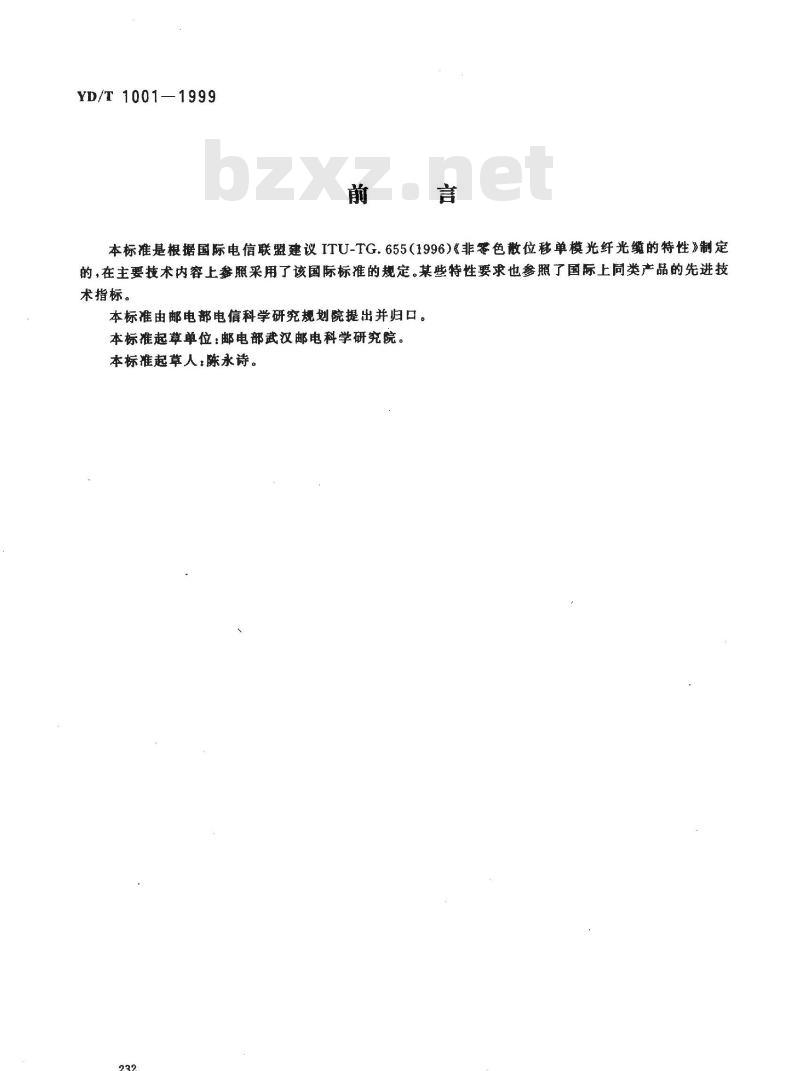

本标准是根据国际电信联盟建议ITU-TG.655(1996)《非零色散位移单模光纤光缆的特性》制定的，在主要技术内容上参照采用了该国际标准的规定。某些特性要求也参照了国际上同类产品的先进技术指标。
本标准由邮电部电信科学研究规划院提出并归口。本标准起草单位：邮电部武汉邮电科学研究院。本标准起草人，陈永诗。
1范围

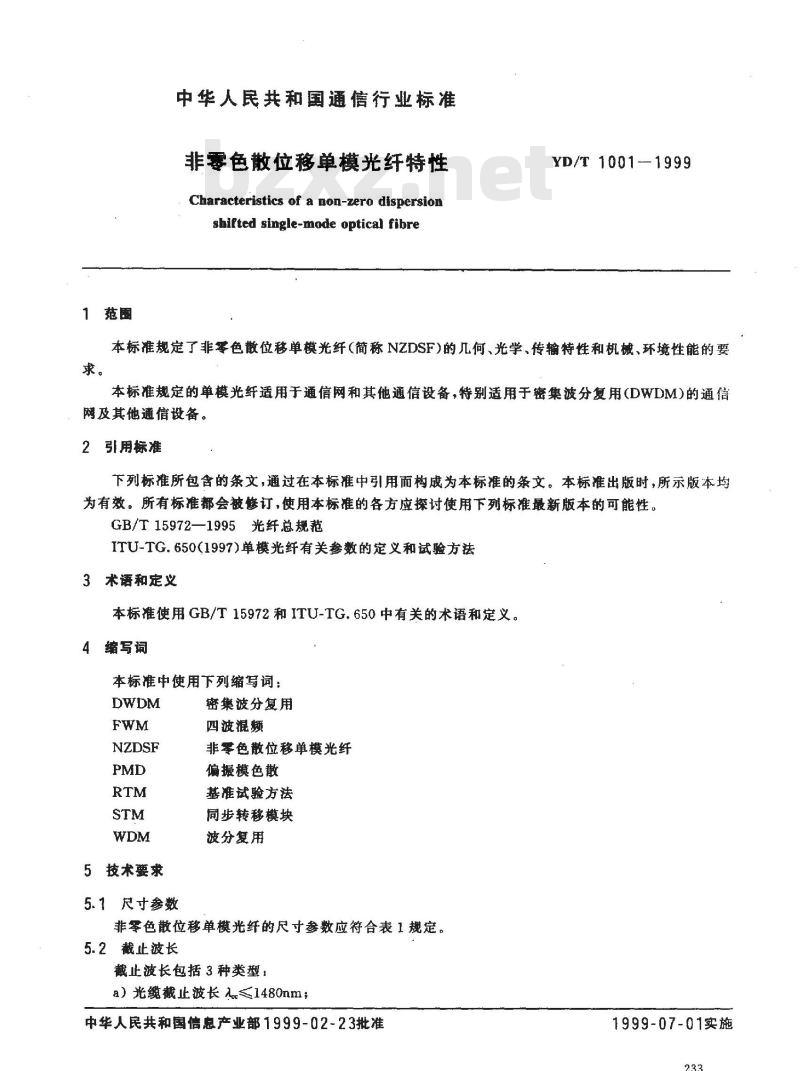

中华人民共和国通信行业标准
非零色散位移单模光纤特性
Characteristics of a non-zero dispersionshifted single-mode optical fibreYD/T 1001-1999
本标准规定了非零色散位移单模光纤（简称NZDSF）的几何、光学、传输特性和机械、环境性能的要求。
本标准规定的单模光纤适用于通信网和其他通信设备，特别适用于密集波分复用（DWDM）的通信网及其他通信设备。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T15972—1995光纤总规范
ITU-TG.650(1997)单模光纤有关参数的定义和试验方法3术语和定义
本标准使用GB/T15972和ITU-TG.650中有关的术语和定义。4缩写词
本标准中使用下列缩写词：
5技术要求
5.1尺寸参数
密集波分复用
四波混频
非零色散位移单模光纤
偏振模色散
基准试验方法
同步转移模块
波分复用
非零色散位移单模光纤的尺寸参数应符合表1规定。5.2截止波长
截止波长包括3种类型：
a）光缆截止波长入≤1480nm；
中华人民共和国信息产业部1999-02-23批准1999-07-01实施

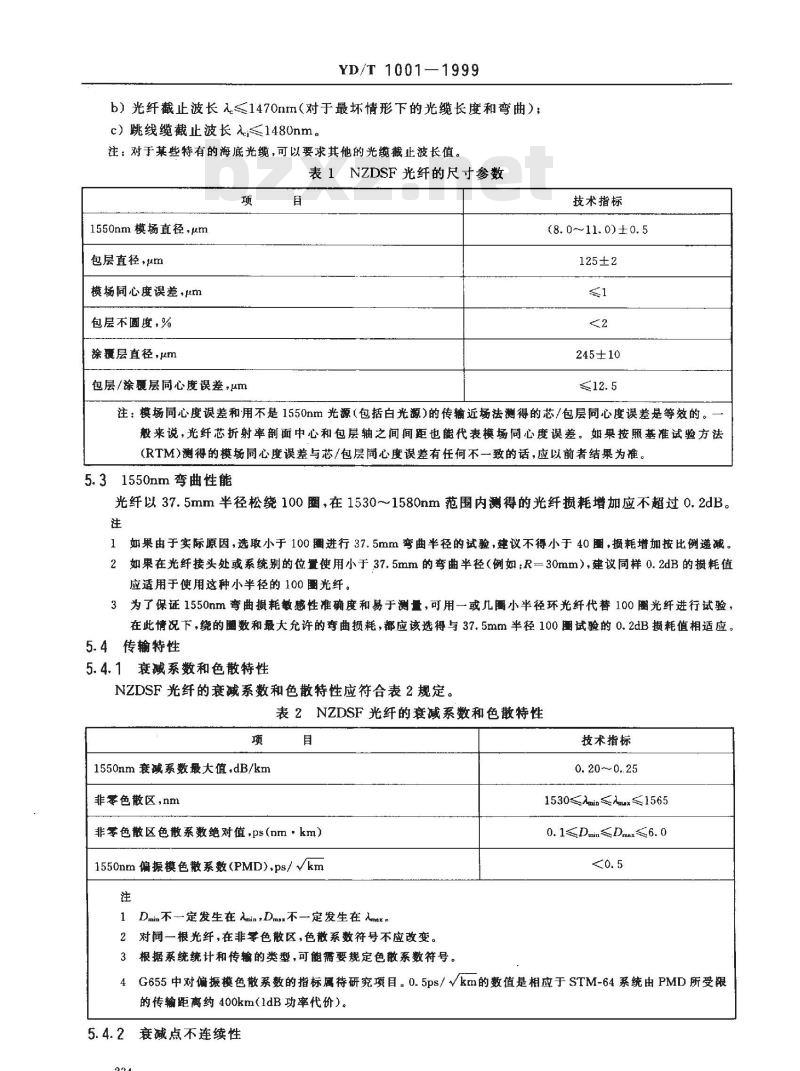

YD/T 1001—1999
b）光纤截止波长入≤1470nm（对于最坏情形下的光缆长度和弯曲）；c）跳线缆截止波长入;≤1480nm。注：对于些特有的海底光缆，可以要求其他的光缆截止波长值。表1NZDSF光纤的尺寸参数
1550nm模场直径μm
包层直径，um
模场同心度误差，μm
包层不圆度，%
涂覆层直径，μm
包层/涂覆层同心度误差，μm
技术指标
(8. 0～11. 0)±0. 5
125±2
245±10
注：模场同心度误差和用不是1550nm光源（包括白光源）的传输近场法测得的芯/包层同心度误差是等效的。—般来说，光纤芯折射率剖面中心和包层轴之间间距也能代表模场同心度误差。如果按照基准试验方法(RTM)测得的模场同心度误差与芯/包层同心度误差有任何不一致的话，应以前者结果为准。5.31550mm弯曲性能
光纤以37.5mm半径松绕100圈，在1530~1580nm范围内测得的光纤损耗增加应不超过0.2dB。注
如果由于实际原因，选取小于100围进行37.5mm 弯曲半径的试验，建议不得小于 40图，损耗增加按比例递减。2如果在光纤接头处或系统别的位置使用小于37.5mm的弯曲半径（例如：R=30mm），建议同样0.2dB的损耗值应适用于使用这种小半径的100圈光纤。3为了保证1550nm弯曲摄耗敏感性准确度和易于测量，可用一或几圈小半径环光纤代替100围光纤进行试验，在此情况下，绕的圈数和最大允许的弯曲损耗，都应该选得与37.5mm半径100圈试验的0.2dB损耗值相适应。5.4传输特性
5.4.1衰减系数和色散特性
NZDSF光纤的衰减系数和色散特性应符合表2规定。表 2NZDSF 光纤的衰减系数和色散特性项
1550nm衰减系数最大值，dB/km
非零色散区，nm
非零色散区色散系数绝对值,ps(nm·km）1550nm偏振模色散系数（PMD），ps/km注
1Dmin不一定发生在 AminDm不一定发生在 Ame2对间一根光纤，在非零色散区，色散系数符号不应改变。3根据系统统计和传输的类型,可能需要规定色散系数符号。技术指标
0.20~0..25
1530minmx1565
0.1≤Dmn≤Dmx≤6. 0
G655中对偏振模色散系数的指标属待研究项目。0.5ps/Vkm的数值是相应于STM-64系统由PMD所受限4
的传输距离约400km（1dB功率代价）。5.4.2衰减点不连续性

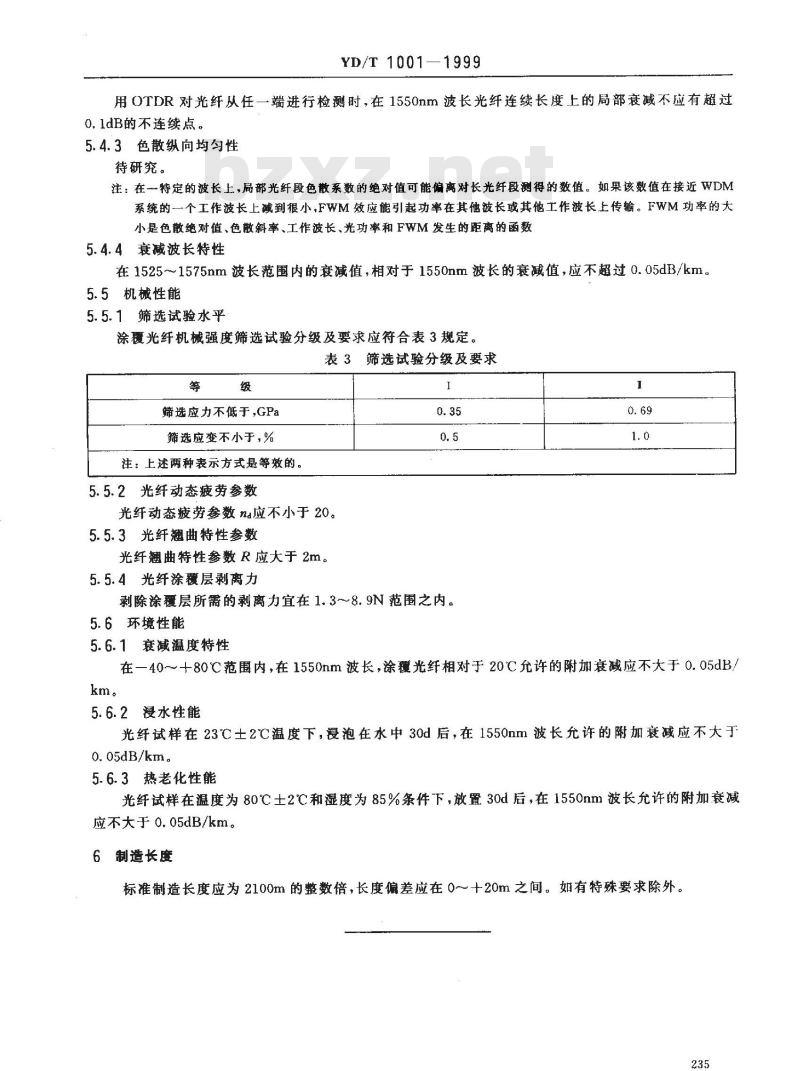

YD/T 1001—1999
用OTDR对光纤从任一端进行检测时，在1550nm波长光纤连续长度上的局部衰减不应有超过0.1dB的不连续点。
5.4.3色散纵向均匀性
待研究。
注：在一特定的波长上，局部光纤段色散系数的绝对值可能偏离对长光纤段测得的数值。如果该数值在接近WDM系统的一个工作波长上减到很小，FWM效应能引起功率在其他波长或其他工作波长上传输。FWM功率的大小是色散绝对值、色散斜率、工作波长、光功率和FWM发生的距离的函数5.4.4衰减波长特性
在1525~1575nm波长范围内的衰减值，相对于1550nm波长的衰减值，应不超过0.05dB/km。5.5机械性能
5.5.1筛选试验水平
涂覆光纤机械强度筛选试验分级及要求应符合表3规定。表3筛选试验分级及要求
筛选应力不低于，GPa
筛选应变不小于，%
注：上述两种表示方式是等效的。5.5.2光纤动态疲劳参数
光纤动态疲劳参数na应不小于20。5.5.3光纤翘曲特性参数
光纤翘曲特性参数R应大于2m。
5.5.4光纤涂覆层剥离力
剥除涂覆层所需的剥离力宜在1.3～8.9N范围之内。5.6环境性能
5.6.1衰减温度特性bzxz.net
在一40～十80℃范围内，在1550nm波长，涂覆光纤相对于20℃允许的附加衰减应不大于0.05dB/km。
5.6.2浸水性能
光纤试样在23℃士2℃温度下，浸泡在水中30d后，在1550nm波长允许的附加衰减应不大于0.05dB/km。
5.6.3热老化性能
光纤试样在温度为80℃土2℃和湿度为85%条件下，放置30d后，在1550nm波长允许的附加衰减应不大于0.05dB/km。
6制造长度
标准制造长度应为2100m的整数倍，长度偏差应在0~十20m之间。如有特殊要求除外。235
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
