【通信行业标准(YD)】 电信网光纤数字传输系统工程施工及验收暂行技术规定

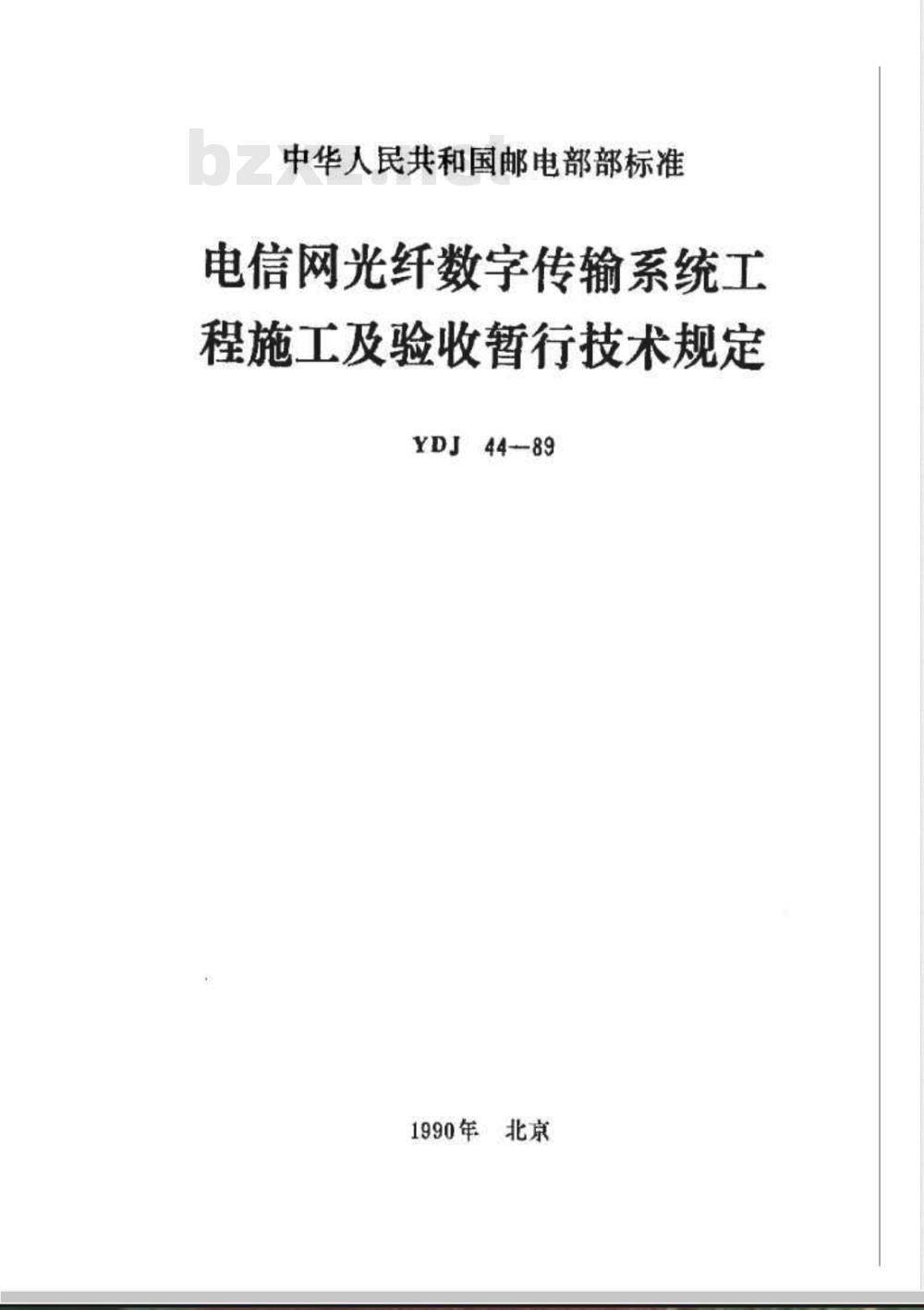

中华人民共和国邮电部部标准
电信网光纤数字传输系统工
程施工及验收暂行技术规定
YDJ44-89
1990年北京

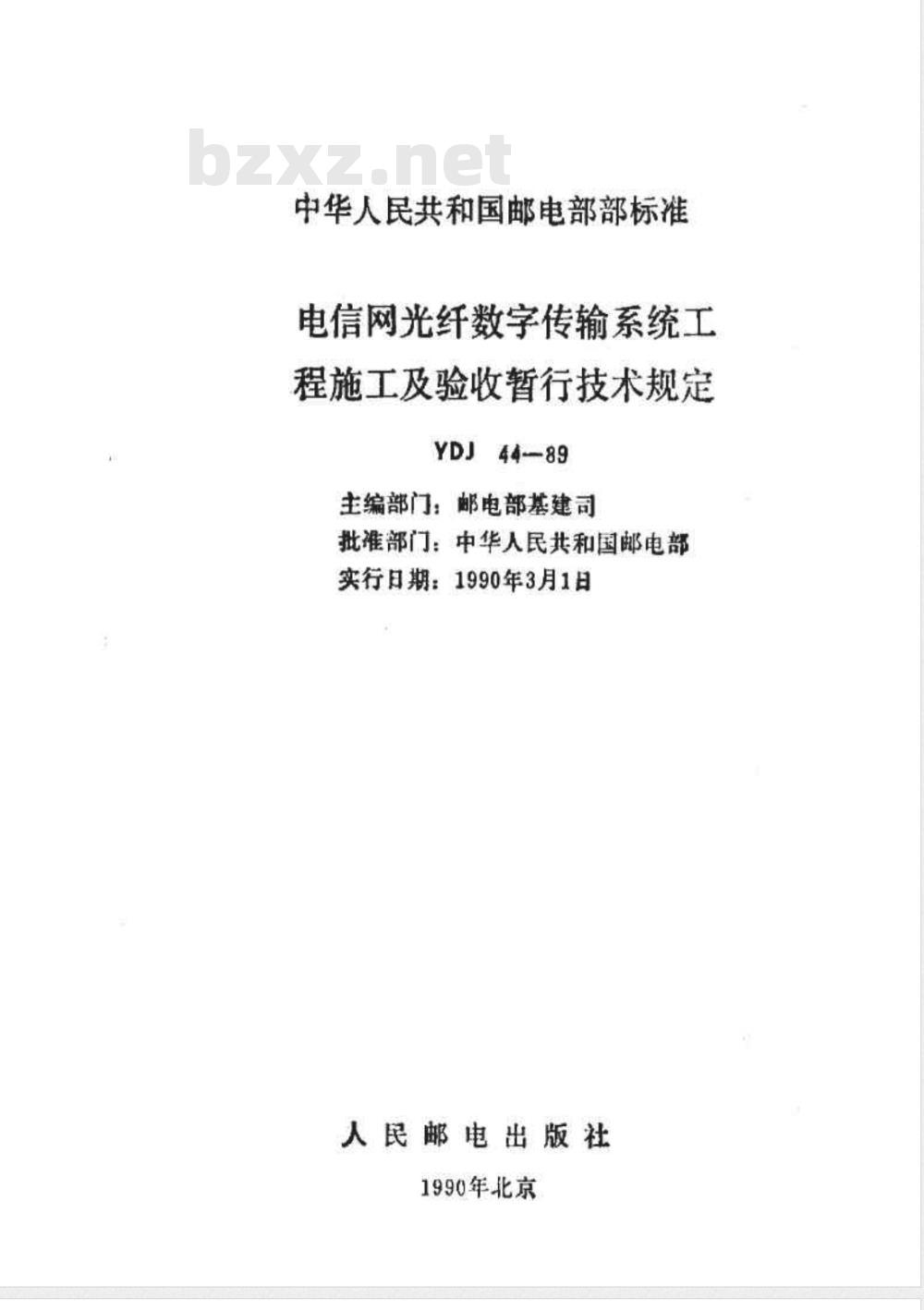

中华人民共和国邮电部部标准
电信网光纤数字传输系统工
程施工及验收暂行技术规定
YDJ4489
主编部门：邮电部基建司
批准部门：中华人民共和国邮电部实行日期：1990年3月1日
人民邮电出版社
1990年北京

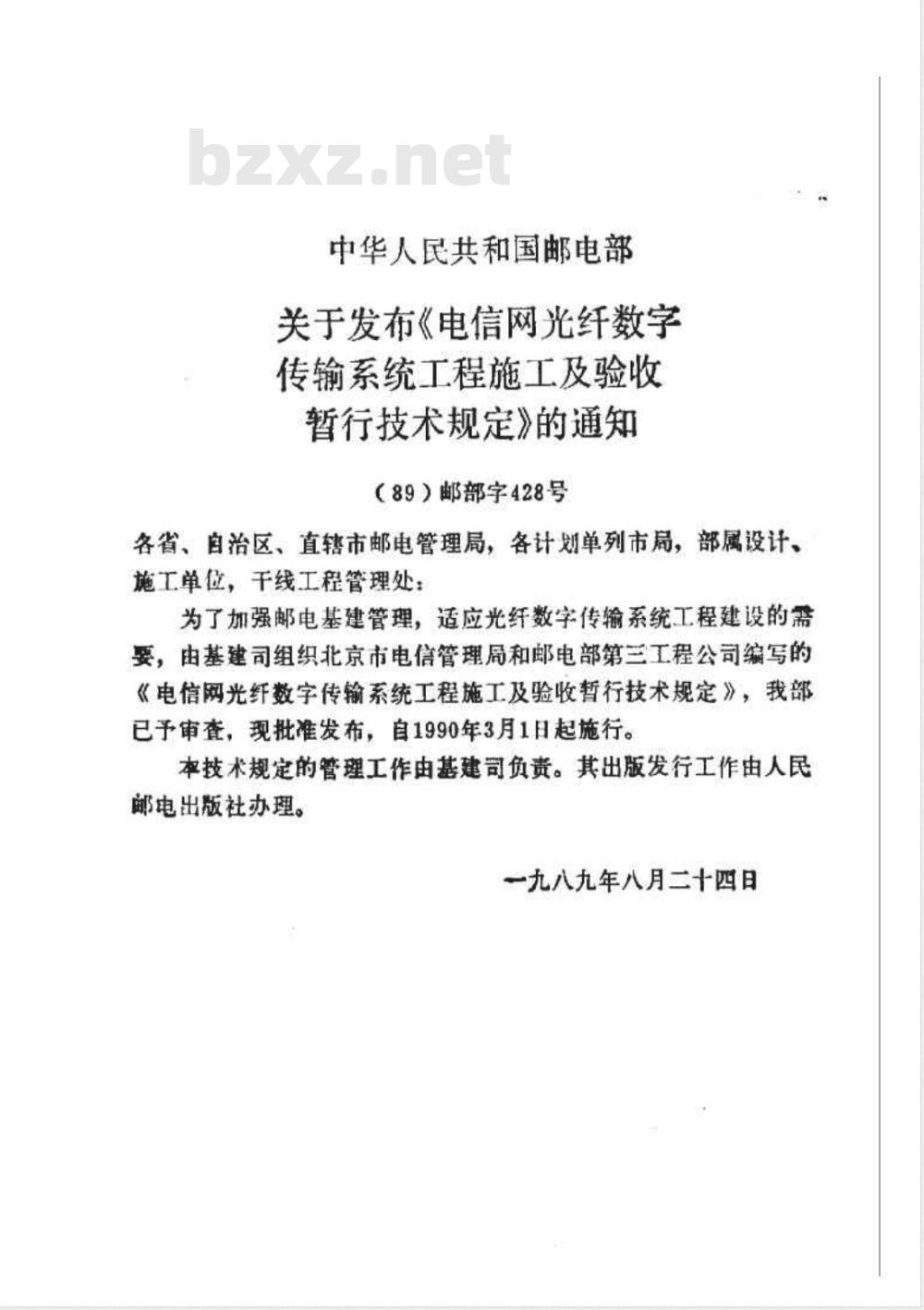

中华人民共和国邮电部
关于发布《电信网光纤数字
传输系统工程施工及验收
暂行技术规定》的通知
（89）邮部字428号
各省、自治区、直辖市邮电管理局，各计划单列市局，部属设计、施工单位，干线工程管理处：
为了加强邮电基建管理，适应光纤数字传输系统工程建设的需要，由基建司组织北京市电信管理局和邮电部第三工程公司编写的《电信网光纤数字传输系统工程施工及验收哲行技术规定》，我部已予审查，现批准发布，自1990年3月1日起施行。本技术规定的管理工作由基建司负责。其出版发行工作由人民邮电出版社办理。
一九八九年八月二十四日

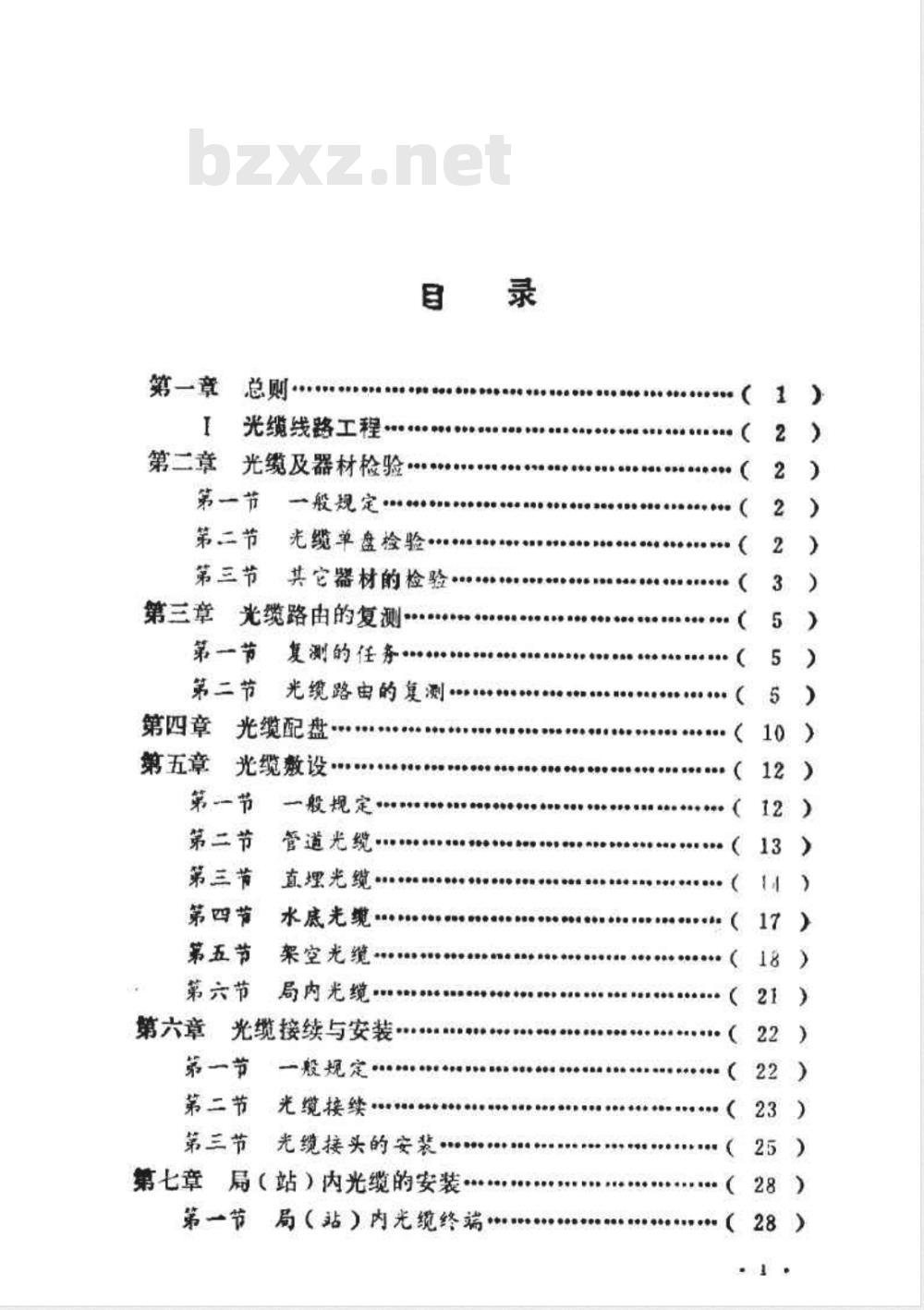

第一章总则
I光缆线路工程。
第二章光缆及器材检验
第一节
第二节
第三节
一般规定
光缆单盘检验…·
其它器材的检验………
第三章光缆路由的复测·
第一节
第二节
复测的任务
光缆路由的复测
第四章光缆配盘
第五章光缆数设·
第一节
第二节
第三节
第四节
第五节
第六节
一般规定.
管道光缆…
直埋光缆.
水底光缆.
架空光缆........
局内光缆·
第六章光缆接续与安装…
第一节
第二节
第三节
一般规定·
光缆接续…
光缆接头的安装·
第七章局（站）内光缆的安装
第一节局（站）内光缆终端

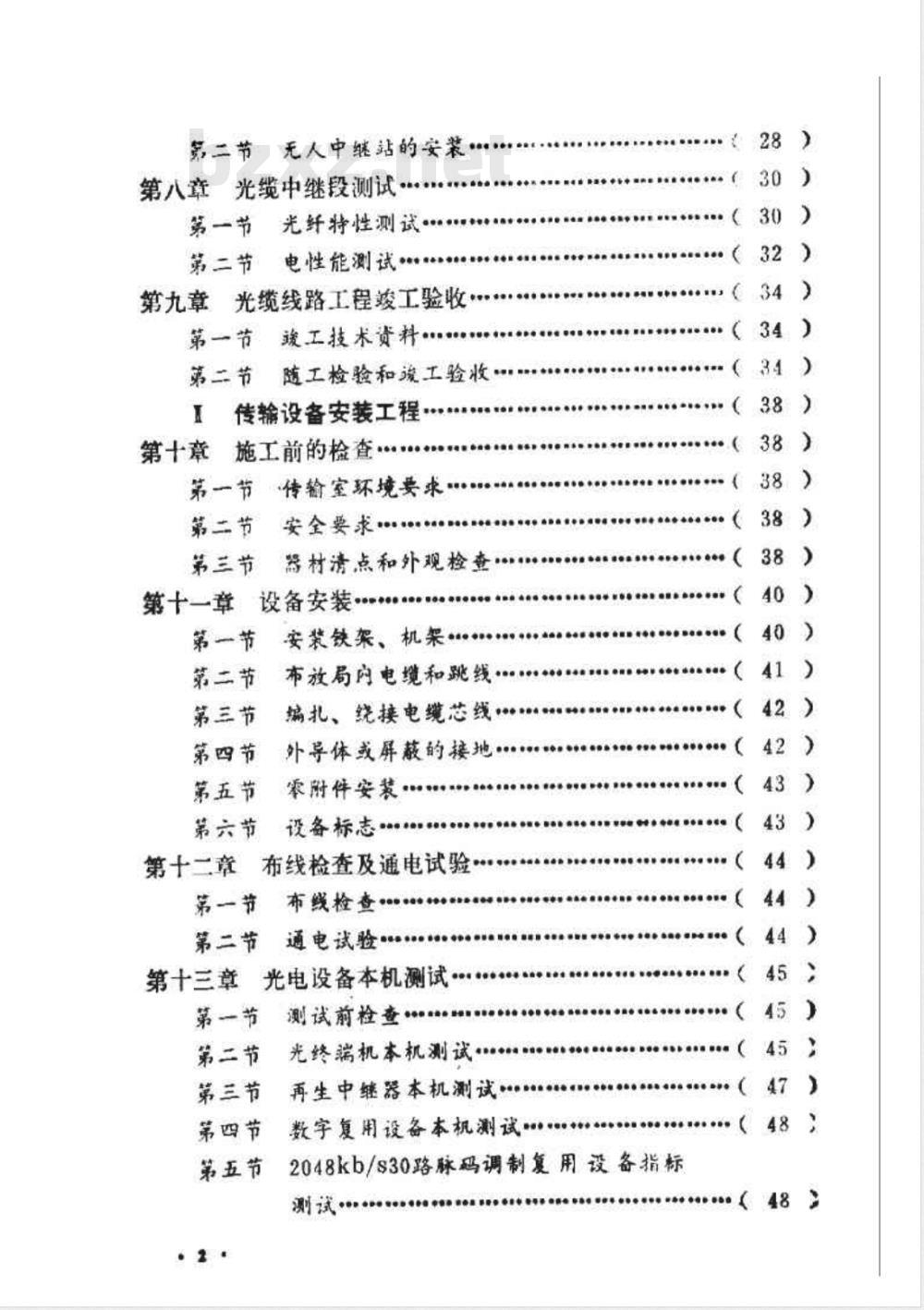

第二节无人中继站的安装·
第八章光缆中继段测试
第一节光纤将性测试·
第二节电性能测试
第九章光缆线路工程峻工验收
第一节發工技术资料
第二节随工检验和流工验收…
传输设备安装工程
第十章施工前的检查
第一节传输室环境要求·
第二节安全要求··
第三节器材清点和外观检查··第十一章设备安装
第二节
第三节
第四节
第五节
第六节
安装铁架、机架·.
布放局内电缆和跳线·
编扎、绕接电缆芯线··.
外导体或屏敲的接地
零附件安装
设备标志.......
第十二章布线检查及通电试验
第一节
第二节
布线检查·
通电试验.
第十三章光电设备本机测试
第一节
第二节
第三节
第四节此内容来自标准下载网
第五节
测试前检查
光终端机本机测试
再生中继器本机测试··
数字复用设备本机测试··
2048kb/s30路脉码调制复用设备指标测试
第十四章系统迎试调整··
第节全线连通测试调整
第二节市内光缆通信系统测试
第三节长途光缆通信系统测试·第十五章传输设备安装工程竣工验收·第一节暖工技术资料·
第二节随工检验和放工验收
附录一
光纤接续的质量监视与连接损耗的测量计算··附录
附录三
附录四
光纤连接器（活接头）的制作工艺本规定用词说明
第一童总则
第1.0.1条本暂行规定（以下简称规定）是电信网光纤数字传输系统安装工程施工质量检验、随工检验和峻工验收的依据。适用于长途、市内通信的新建、扩建和改建的光缆线路和传输设备安装工程。本规定也可供其它光纤数字传输系统安装工程参考。第1.0.2条本规定未列入的内容应按设计文件办理。第1.0.3条各种光缆线路工程和传输设备安装工程所用器材的程式、规格、质量等均应符合本规定和设计文件的要求，工程中不准使用未经鉴定合格的器材。第1.0.4条在施工过程中，施工单位应严格执行部颁有关施工质蛋检查的规定。建设单位应通过工地代表加强工地的质量检查，做好随工检验。
第1.0.5条本规定光缆线路工程部分的内容以结合光缆施工的特点为主，一般的线路常规工序，可按部颁相关线路工程施工及验收技术规范执行。
第1.0.6条，施工单位制定的施工操作规程应贯彻本规定的要求。
第1.0.7条施工中应严格执行部颁的各种法规，在施工安全方面应贯彻执行电信线路、设备安全技术操作规程的规定。第1.0.8条本规定的解释权与修改权属邮电部。I光缆线路工程
第二章光缆及器材检验
第一节一般规定
第2.1.1条施工单位在开工前，应对运到工地的光缆、器材的规格、程式进行数量清点和外观检查，如发现异常应作重点检查。对光缆、连接器（活接头）等还应进行光学特性、电特性的测试。
第2.1.2条，工程所用光缆器材必须有产品质量检验合格证，应核对厂方提交的产品测试记录所列项目及指标，是否符合国家或部颁标准和设计要求，或订货合同规定。第2.1.3条对不符合要求的光缆，器材不得使用。属一般缺修复合格后方可使用。
第2.1.4条经过检验的光缆、器材，应做好记录。第2.1.5条光缆、连接器等光学特性、电特性测试的一般规1.测试方法应按CCITT建议的规定。2.测试仪表应经过计量部门校验业取得合格证。第二节光缆单盘检验
第2.2.1条核对单盘光缆的规格、程式和制造长度应符合订货合同规定或设计要求。
第2.2.2条光缆的外观检查，应首先检查缆盘包装是否损坏，然后开盘检查光缆外皮有无损伤，光缆端头封装是否良好。对于包装严重损坏或光缆外皮有损伤的，应做详细记录，在光缆指标测试时，做重点检验。
第2.2.3条填充型光缆应检查填充物是否饱满，填充物在高低温下的物理特性应符合国家标准的规定。第2.2.4条光缆开头检验时，应核对光缆外端的端别，在缆盘土做醒目标注、光缆端别的识别方法应符合下列规定：面对光缆截面，由领示色光纤按顺时针方向排列时为A端，反之为B端（领示色规定见产品说明书），铜导线组端别识别与光纤端别的识别规定一致。
第2.2.5条检查光缆出厂的质量合格证和测试记录，审查光纤的儿何、光学和传输特性、机械物理性能，应符合合同或设计要求。
第2.2.6条光缆现场检验应测试光纤衰减常数、光纤长度。第2.2.7条光缆中用于业务通信及远供的铜导线电特性各项指标，应符合国家标准通信电缆铜导线电性能的规定。光缆护层对地绝缘电阻应符合出厂标准。
第2.2.8条单盘光缆检验完毕，应恢复光缆端头密封包装及光缆盘包装。
第三节其他器材的检验
第2.3.1条光纤连接器应具有良好的重复性和五换性。带尾纤的连接器应符合下列要求：
1：尾纤（单芯光纤软线）长度应符合设计要求，外皮无损伤多
2。尾纤各项参数应符合合同规定或设计文件要求，.3。连接损耗应符合合同规定或设计要求。31
第2.3.2条光缆接头护套（盒、箱）及其附件的规格均应符合设计要求。
第2.3.3条各种粘接材料、粘接剂、堵塞剂应检查其使用有效期，凡超过有效期的一律不得在工程中使用。第2.3.4条加感线圈的型号、规格应符合设计要求。电感量误差应不大于土2%，绝缘电阻应不小于25000兆欧近端串音衰减应大于78分贝。补偿电容耐压应与业务铜线对的耐压要求一致。第2.3.5条管道光缆所用塑料子管的材质、规格、盘长均应符合设计要求，一般子管的内径为光缆外径的1，5倍，一个管孔中布放2根以上子管时，其子管等效总外径宜不大于管孔内径的85%。第2.3.6条无人中继器应符合下列要求：1.型号、规格符合设计要求
2.机箱气闭性能良好，
3、部件、零件完整无损，内部无断线、混线和碰地现象，4。各项性能符合出厂标准。
第三章光缆路由的复测
第一节复测的任务
第3.1.1条光缆路由的复测应以批准的施工图设计为依据。复测的任务应包括：
1：复核光缆路由的具体走向、敷设方式、环境条件以及接头的具体位置；
2。核对施工图纸
3。核定光缆穿越障碍物需采取防护措施地段的具体位置和处理措施；
4复测路由地面距离
5为光缆配盘、分屯以及数设提供必要的资料。第二节光缆路由的复测
第3.2.1条按照施工图核对路由走向、数设位置及接续点环境是否安全可靠、便于施工、维护。如环境变化必须对施工图进行修改时，属小范围的修改，由施工单位提出具体意见经建设单位同意确定，属较大范围的变动，如改变数设方式、改变路由等应做实地勘查，作出比较方案董经设计单位同意后报原批准单位批准。第3.2.2条复测中继段距离时，应根据地形起伏丈量，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，应按式3.2.2—1计算。
