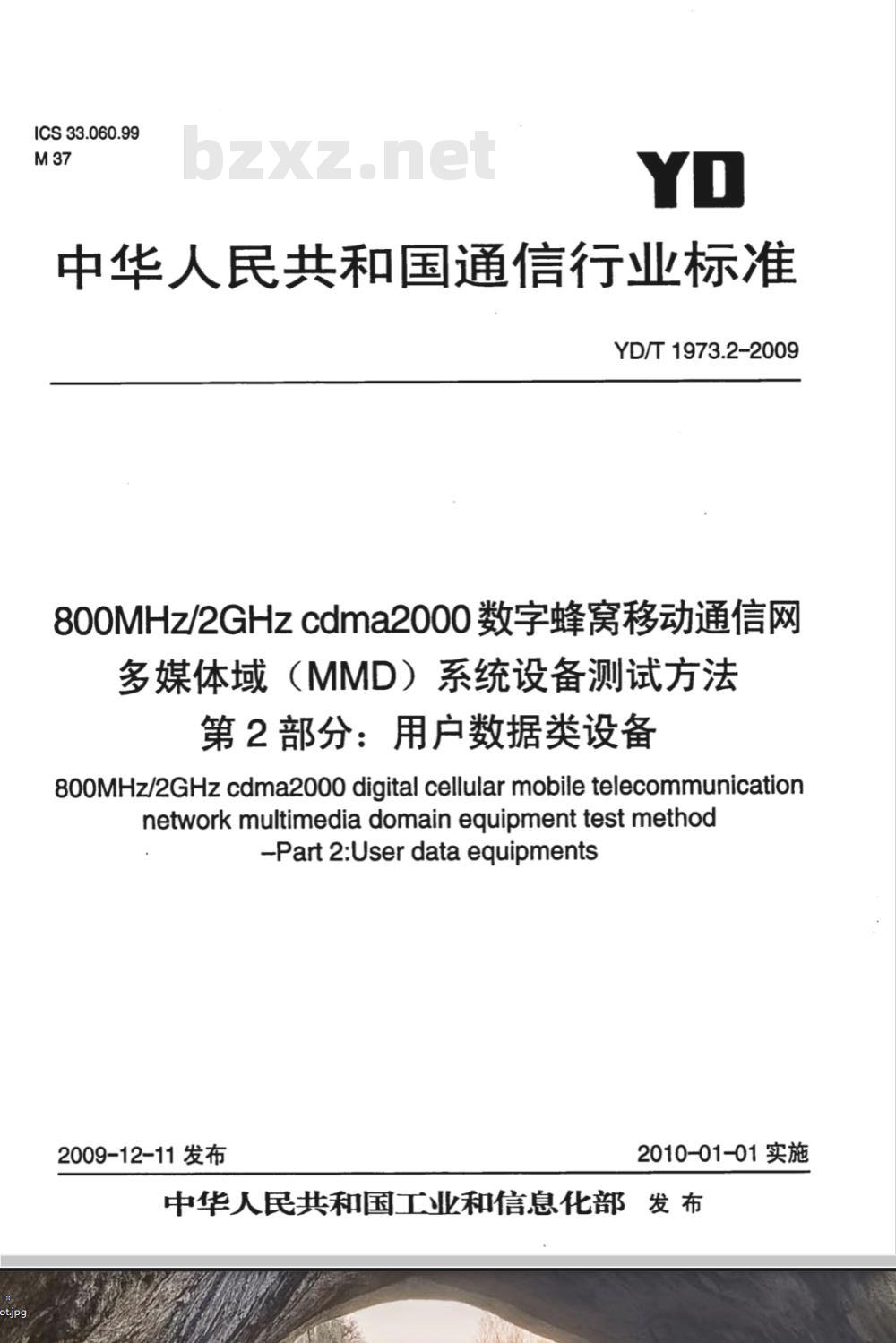

【通信行业标准(YD)】 800MHz/2GHz cdma2000数字蜂窝移动通信网 多媒体域（MMD）系统设备测试方法 第2部分：用户数据类设备

ICS33.060.99
中华人民共和国通信行业标准
YD/T 1973.2-2009
800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域（MMD）系统设备测试方法第2部分：用户数据类设备
800MHz/2GHz cdma2000 digital cellular mobile telecommunicationnetwork multimedia domain equipment test method-Part2:Userdataequipments
2009-12-11发布
2010-01-01实施
中华人民共和国工业和信息化部发布前

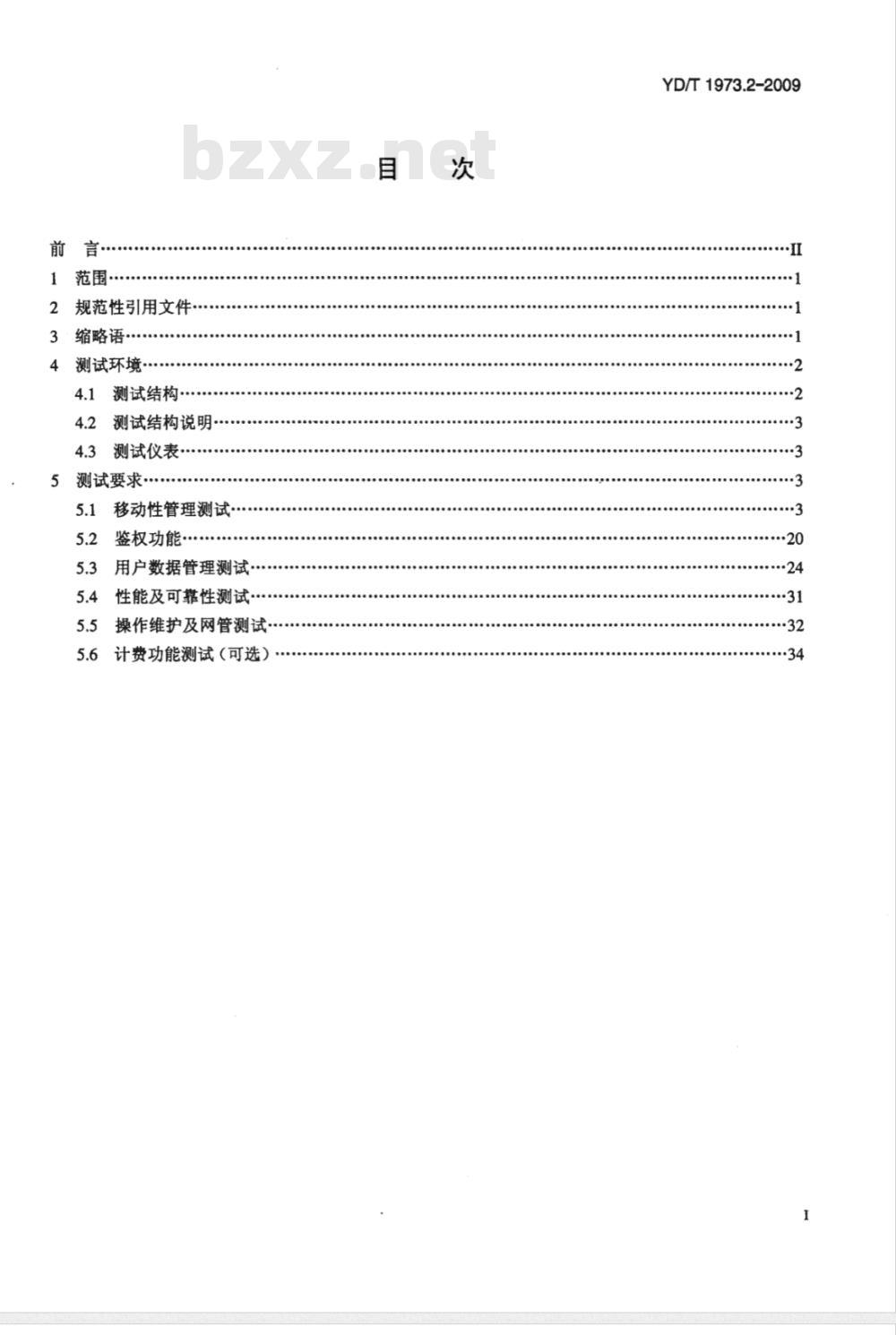

规范性引用文件
3·缩略语·
测试环境
测试结构·
4.2测试结构说明·
4.3测试仪表………
5测试要求·
5.1移动性管理测试·
5.2鉴权功能…
5.3用户数据管理测试
5.4性能及可靠性测试…·
5.5操作维护及网管测试...
5.6计费功能测试（可选）
YD/T1973.2-2009
YD/T1973.2-2009
《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域（MIMD）系统设备测试方法》是根据我国CDMA网络的发展需要，参考3GPP2的系列规范，并根据我国的实际情况制定而成的。YD/T1973-2009《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域（MMD）系统设备测试方法》分为4部分：
一第1部分：会话控制类设备；
一第2部分：用户数据类设备；
一第3部分：互通类设备；
一第4部分：媒体资源类设备。
本部分是YD/T1973-2009的第2部分。《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域（MMD）系统设备测试方法》是《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域（MMD）系统》系列标准之一，该系列标准的结构及名称如下。
a）YD/T1972-2009《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域（MMD）系统设备技术要求》
一第1部分：会话控制类设备；
一第2部分：用户数据类设备；
一第3部分：互通类设备；
一第4部分：媒体资源类设备。
b）YD/T1973-2009《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域（MMD）系统设备测试方法》
第1部分：会话控制类设备；
一第2部分：用户数据类设备；
一第3部分：互通类设备；
一第4部分：媒体资源类设备。
本部分与YD/T1972.2-2009《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域（MMD）系统设备技术要求第2部分：会话控制类设备》配套使用。本部分由中国通信标准化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、中国联合网络通信有限公司、中兴通讯股份有限公司。本部分主要起草人：李侠宇、顾曼霞、王君珂、李振东。I

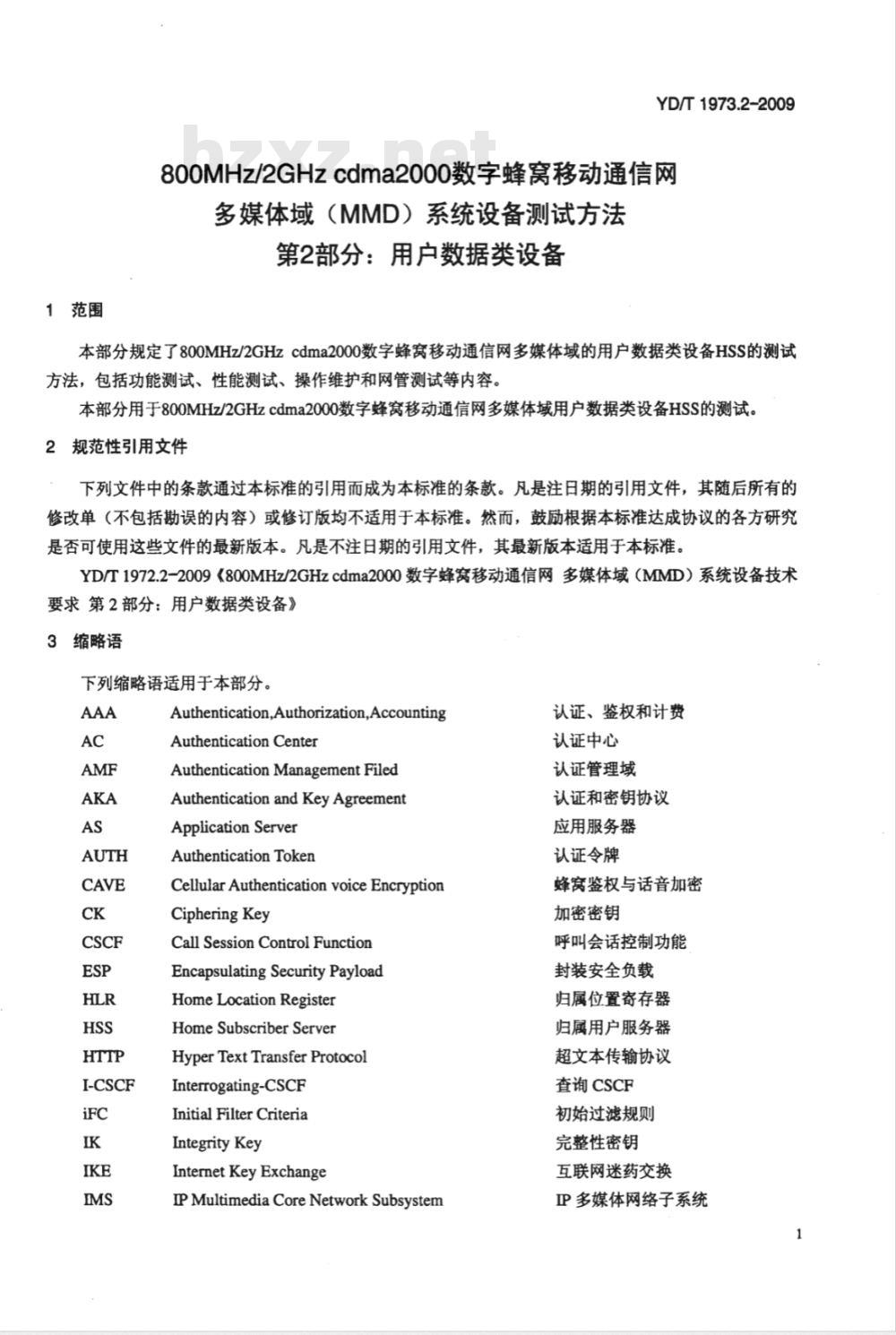

1范围
YD/T1973.2-2009
800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域（MMD）系统设备测试方法第2部分：用户数据类设备
本部分规定了800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域的用户数据类设备HSS的测试方法，包括功能测试、性能测试、操作维护和网管测试等内容。本部分用于800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域用户数据类设备HSS的测试。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。YD/T1972.2-2009《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域（MMD）系统设备技术要求第2部分：用户数据类设备》3缩略语
下列缩略语适用于本部分。
I-CSCF
Authentication,Authorization,AccountingAuthentication Center
AuthenticationManagementFiledAuthentication andKeyAgreementApplication Server
Authentication Token
Cellular Authentication voice EncryptionCiphering Key
CallSessionControlFunction
Encapsulating Security PayloadHome Location Register
Home Subscriber Server
Hyper Text Transfer ProtocolInterrogating-CSCF
Initial Filter Criteria
Integrity Key
Internet Key Exchange
IPMultimediaCoreNetworkSubsystem认证、鉴权和计费
认证中心
认证管理域
认证和密钥协议
应用服务器
认证令牌
蜂窝鉴权与话音加密
加密密钥
呼叫会话控制功能
封装安全负载
归属位置寄存器
归属用户服务器
超文本传输协议
查询CSCF
初始过滤规则
完整性密钥
互联网迷药交换
IP多媒体网络子系统
YD/T1973.2-2009
P-CSCF
S-CSCF
测试环境
4.1测试结构
InternationalMobileSubscriberIdentificationNumberInternet Protocol
MultimediaAuthenticationAnswerMultimediaAuthenticationRequestNetworkTimeProtocol
Open Services Architecture
Proxy-CSCF
Public Service Identity
IMSPublic Identity
IMS Private Identity
Quality of Service
Random
Security Association
SecureHashAlgorithm
Session Initiated Protocol
Serving-CSCF
User Equipment
Uniform Resource Identifier
UniformResource Locator
Expected Result
国际移动用户识别码
互联网协议
多媒体认证应答
多媒体认证请求
网络时间协议
开放业务体系
代理CSCF
公共业务标识
IMS公有标识
IMS私有标识
服务质量
安全联盟
安全散列算法
会话初始协议
服务CSCF
用户设备
通用资源标志符
通用资源定位器
期望的认证应答

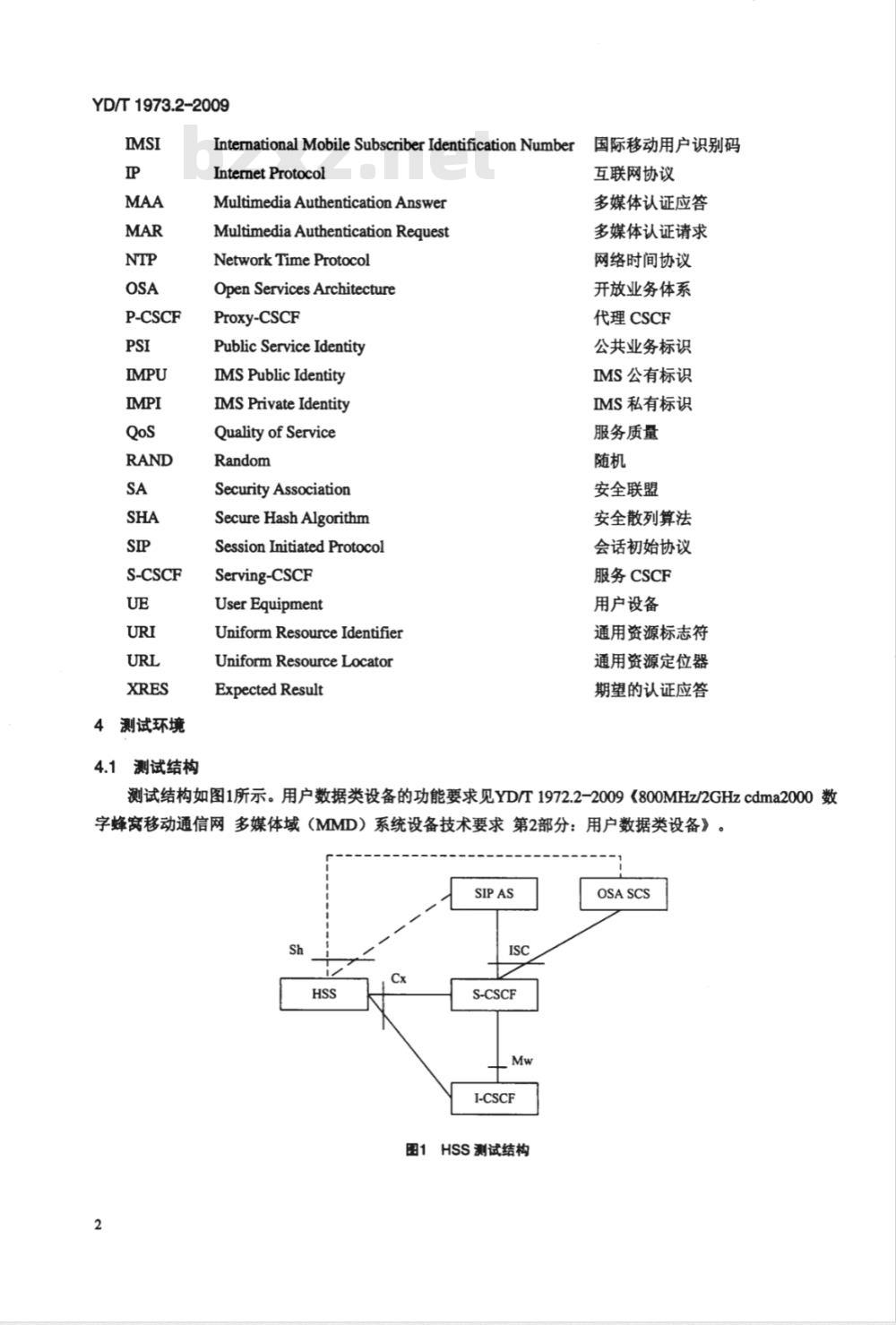

测试结构如图1所示。用户数据类设备的功能要求见YD/T1972.2-2009《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域（MIMD）系统设备技术要求第2部分：用户数据类设备》。SIPAS
S-CSCFbZxz.net
J-CSCF
图1HSS测试结构
OSASCS
4.2测试结构说明
YD/T1973.2-2009
本测试主要涵盖MIMD核心网的主要网元，包括HSS、I-CSCF、S-CSCF以及应用服务器AS。主要测试HSS和S-CSCF，HSS和I-CSCF对接的Cx接口以及HSS和AS对接的Sh接口部分。测试内容包括移动性管理测试、鉴权功能测试、用户数据管理测试、性能及可靠性测试和操作维护及网管测试。并将HSS（AAA）的计费功能测试作为可选内容。4.3测试仪表
测试可以采用Ethereal软件或专用测试仪表进行抓包测试，测试过程中需要监测SIP和Diameter协议等接口协议，根据测试用例中的预置条件进行网络配置，按照测试方法进行测试，并根据测试仪表的监测结果与预期结果进行对比，验证MIMD设备功能及接口功能是否满足本规范要求。5测试要求
5.1移动性管理测试
5.1.1用户注册状态查询
5.1.1.1注册失败—未知的IMPl
测试编号：5.1.1.1
测试项目：移动性管理
测试分项目：用户注册状态查询一一未知的IMPI
测试目的：测试用户使用未知的IMPI注册，HSS应能拒绝测试预置条件：
a）I-CSCF及IMS其他设备运行正常；b）IMPI在HSS无记录，IMPU在HSS中有记录；c）用户未注册
测试流程：
a）UE发起初始注册；
b）I-CSCF向HSS转发UAR消息
预期结果：
a）HSS返回Experimental-Result-Code为DIAMETER_ERROR_USER_UNKNOWN的UAA响应；b）I-CSCF返回403响应给P-CSCF参考消息流程：
Visited Network
P-CSCF
Register
Forbidden
I-CSCF
Register
HomeNetwork
403Forbidder
S-CSCF
YD/T1973.2-2009
5.1.1.2注册失败—未知的IMPU
测试编号：5.1.1.2
测试项目：移动性管理
测试分项目：用户注册状态查询—未知的IMPU测试目的：测试用户使用未知的IMPU注册，HSS应能拒绝测试预置条件：
a）I-CSCF及IMS其他设备运行正常；b）IMPU在HSS中无记录，IMPI在HSS中有记录；c）用户未注册
测试流程：
a）UE发起初始注册；
b）I-CSCF向HSS转发UAR消息
预期结果：
a）HSS返回Experimental-Result-Code为DIAMETER_ERROR_USER_UNKNOWN的UAA响应；b）I-CSCF返回403响应给P-CSCF参考消息流程：
VisitedNetwork
P-CSCF
Register
Forbidden
I-CSCF
Register
HomeNetwork
403Forbidden
S-CSCF
5.1.1.3注册失败
测试编号：5.1.1.3
—IMPU和IMPI不匹配
测试项目：移动性管理
测试分项目：用户注册状态查询一IMPU和IMPI不匹配
测试目的：测试用户IMPU和IMPI不匹配时，HSS应能拒绝其注册测试预置条件：
a）I-CSCF及IMS其他设备运行正常；b）设置IMPU和IMPI在HSS中都存在，但不属于同一用户；c）用户未注册
测试流程：
a）UE发起初始注册；
b）I-CSCF向HSS转发UAR消息
预期结果：
YD/T1973.2-2009
a）HSS 返回Experimental-Result-Code为DIAMETER_ERROR_DENTITIES_DONT_MATCH的 UAA响应；
b）I-CSCF返回403响应给P-CSCF参考消息流程：
VisitedNetwork
P-CSCF
Register
Forbidden
I-CSCF
Register
HomeNetwork
403Forbidden
S-CSCF
YD/T1973.2-2009
5.1.1.4用户存在其他已注册的IMPU测试编号：5.1.1.4
测试项目：移动性管理
测试分项目：用户注册状态查询—用户存在其他已注册的IMIPU测试目的：测试用户存在其他已注册的IMPU时，可以正确查询其注册状态测试预置条件：
a）HSS及IMS其他设备运行正常；b）HSS中存在IMS用户A；
c）用户A有两个IMPU—IMPU_A和IMPU_Bd）IMPU_B的注册状态为“Registered”测试流程：
a）使用信令跟踪仪跟踪HSS的Cx接口；b）IMS用户用IMPU_A在网络中注册预期结果：
HSS 返回的Cx-Query Response 消息中 Result-Code /Experimental-Result为DIAMETER_SUBSEQUENTREGISTRATION，消息中包含Server-Name参数，为HSS中保存的IMPUB相关S-CSCF名称参考消息流程：
Visited Network
P-CSCF
Register
Unauthorized
Register
Register
I-CSCF
HomeNetwork
Registen
401Unauthorized
Register
401Unauthofized
Register
S-CSCF
ServiceControl
5.1.1.5HSS返回用户业务能力集测试编号：5.1.1.5
测试项目：移动性管理
测试分项目：用户注册状态查询——HSS返回用户业务能力要求测试目的：测试HSS按要求能够向I-CSCF返回用户业务能力集测试预置条件：
a）HSS及IMS其他设备运行正常；b）用户已注册
测试流程：
在UE上发起用户重注册
预期结果：
YD/T1973.2-2009
a）I-CSCF收到P-CSCF转发的注册消息后，向HSS发送UAR（Cx-Query）查询S-CSCF的能力集要求，由I-CSCF去选择，其中应带有P-CSCF网络D、用户公有ID和用户私有ID；b）HSS返回UAA（Cx-QueryRespone）消息，消息中带有用户业务能力要求参考消息流程：
Visited Network
Register
P-CSCF
Register
I-CSCF
HomeNetwork
Register
S-CSCF
Service Control
YD/T1973.2-2009
5.1.1.6HSS返回S-CSCF名
测试编号：5.1.1.6
测试项目：移动性管理
测试分项目：用户注册状态查询—HSS返回S-CSCF名测试目的：测试HSS能够向I-CSCF返回分配的S-CSCF名测试预置条件：
a）HSS及IMS其他设备运行正常；b）用户已注册
测试流程：
a）跟踪I-CSCF的Cx接口；
b）在UE上发起重注册
预期结果：
a）I-CSCF收到P-CSCF转发的注册消息后，向HSS发送UAR（Cx-Query）查询S-CSCF的地址，其中应带有：P-CSCF网络D、用户公有D、用户私有D，User-Authorization-Type值为Registration；b）HSS返回UAA（Cx-QueryRespone）消息，消息中带有S-CSCF地址；c）I-CSCF向S-CSCF转发注册请求消息参考消息流程：
Visited Network
Register
P-CSCF
Register
I-CSCF
Home Network
Register
S-CSCF
Service Control
