【通信行业标准(YD)】 800MHz/2GHz cdma2000数字蜂窝移动通信网 多媒体域（MMD）系统设备测试方法 第4部分：媒体资源类设备

ICS33.060.99

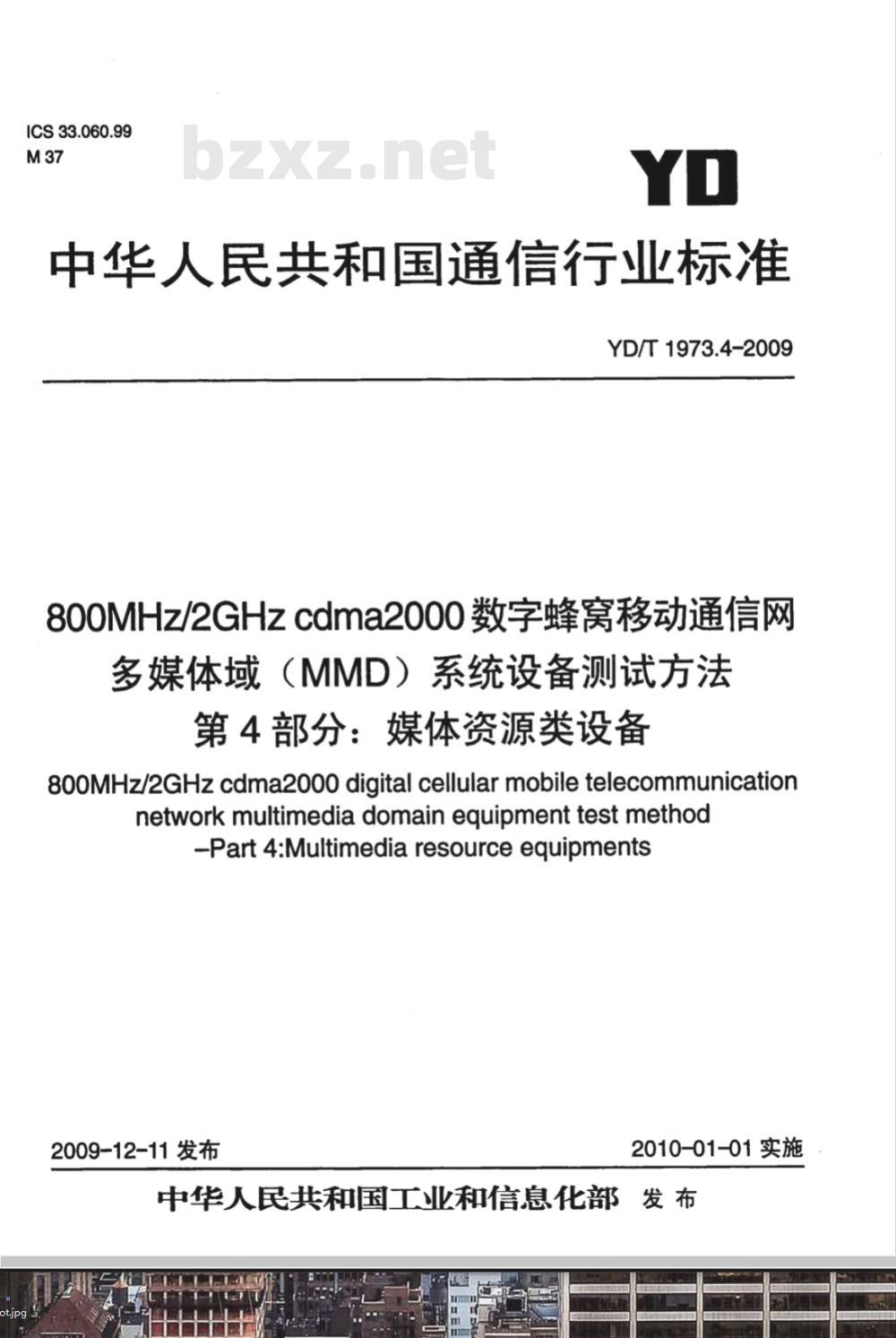

中华人民共和国通信行业标准
YD/T 1973.4-2009
800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域（MMD）系统设备测试方法第4部分：媒体资源类设备
800MHz/2GHz cdma2000 digital cellular mobile telecommunicationnetwork multimedia domain equipment test method-Part 4:Multimedia resource equipments2009-12-11 发布
2010-01-01实施

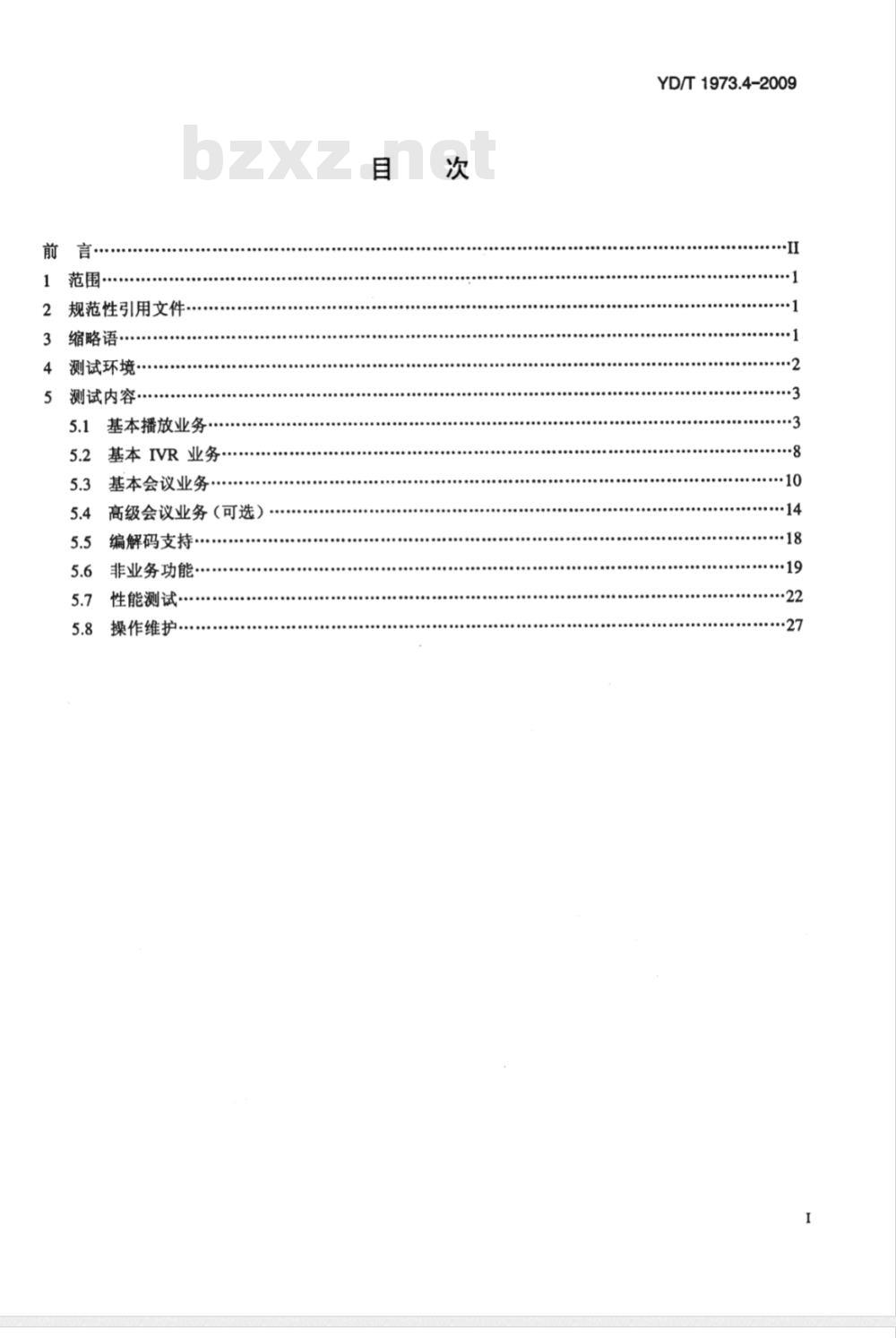

中华人民共和国工业和信息化部发布前言
2规范性引用文件·
3缩略语
测试环境·
测试内容…
5.1基本播放业务…
5.2基本IVR业务·
5.3基本会议业务
5.4高级会议业务（可选）
5.5编解码支持
非业务功能
性能测试·
操作维护
YD/T1973.4-2009
YD/T1973.4-2009

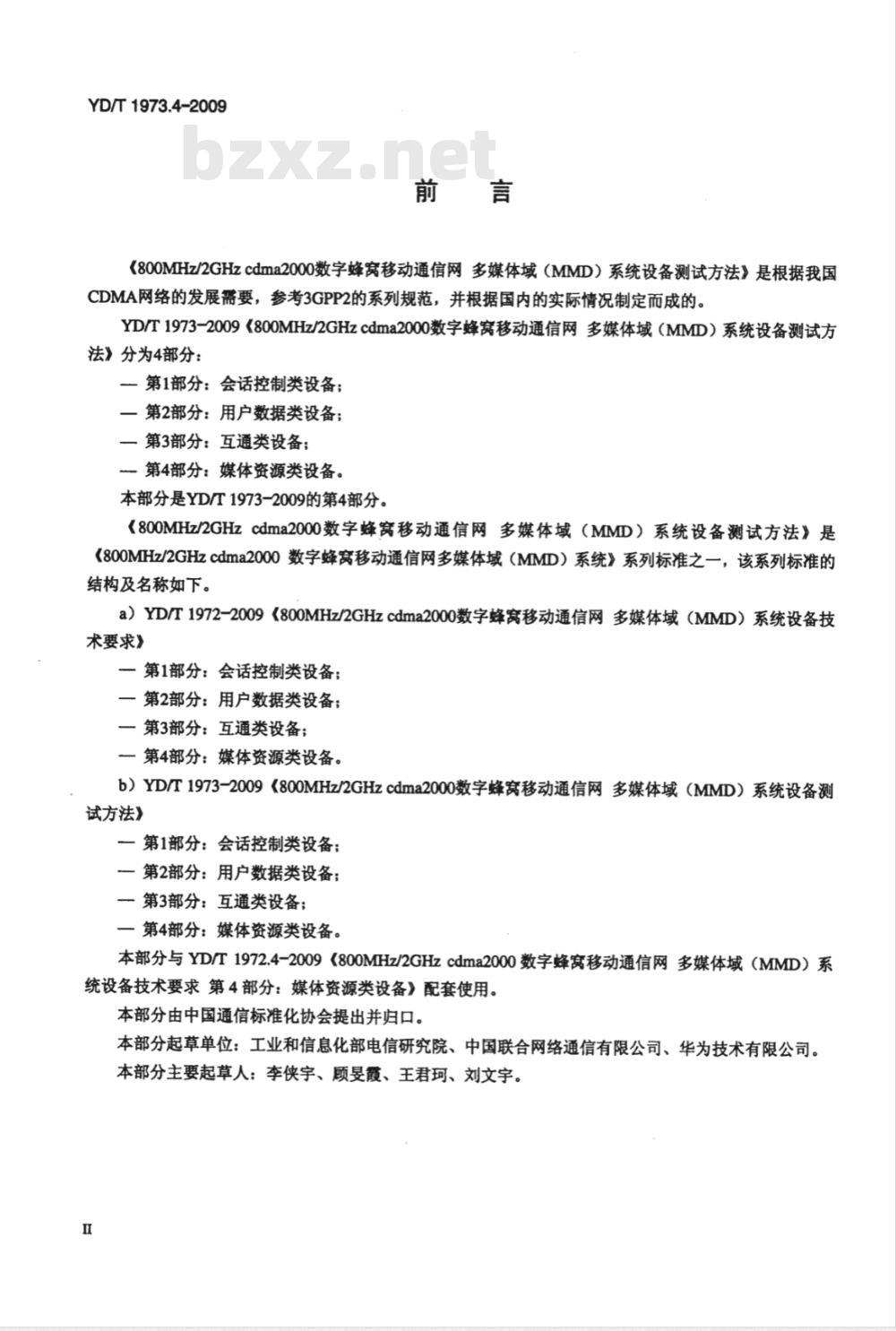

《800MIHz/2GHzcdma2000数字蜂窝移动通信网多媒体域（MMD）系统设备测试方法》是根据我国CDMA网络的发展需要，参考3GPP2的系列规范，并根据国内的实际情况制定而成的。YD/T1973-2009《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域（MIMD）系统设备测试方法》分为4部分：
一第1部分：会话控制类设备；
一第2部分：用户数据类设备；
一第3部分：互通类设备；
一第4部分：媒体资源类设备。
本部分是YD/T1973-2009的第4部分。《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域（MMD）系统设备测试方法》是《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域（MIMD）系统》系列标准之一，该系列标准的结构及名称如下。
a）YD/T1972-2009《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域（MMD）系统设备技术要求》
一第1部分：会话控制类设备；
一第2部分：用户数据类设备；
一第3部分：互通类设备；
一第4部分：媒体资源类设备。
b）YD/T1973-2009《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域（MMD）系统设备测试方法》
一第1部分：会话控制类设备；
一第2部分：用户数据类设备；
一第3部分：互通类设备；
一第4部分：媒体资源类设备。
本部分与YD/T1972.4-2009《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域（MMD）系统设备技术要求第4部分：媒体资源类设备》配套使用。本部分由中国通信标准化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、中国联合网络通信有限公司、华为技术有限公司。本部分主要起草人：李侠宇、顾晏霞、王君珂、刘文宇。1范围
YD/T1973.4-2009

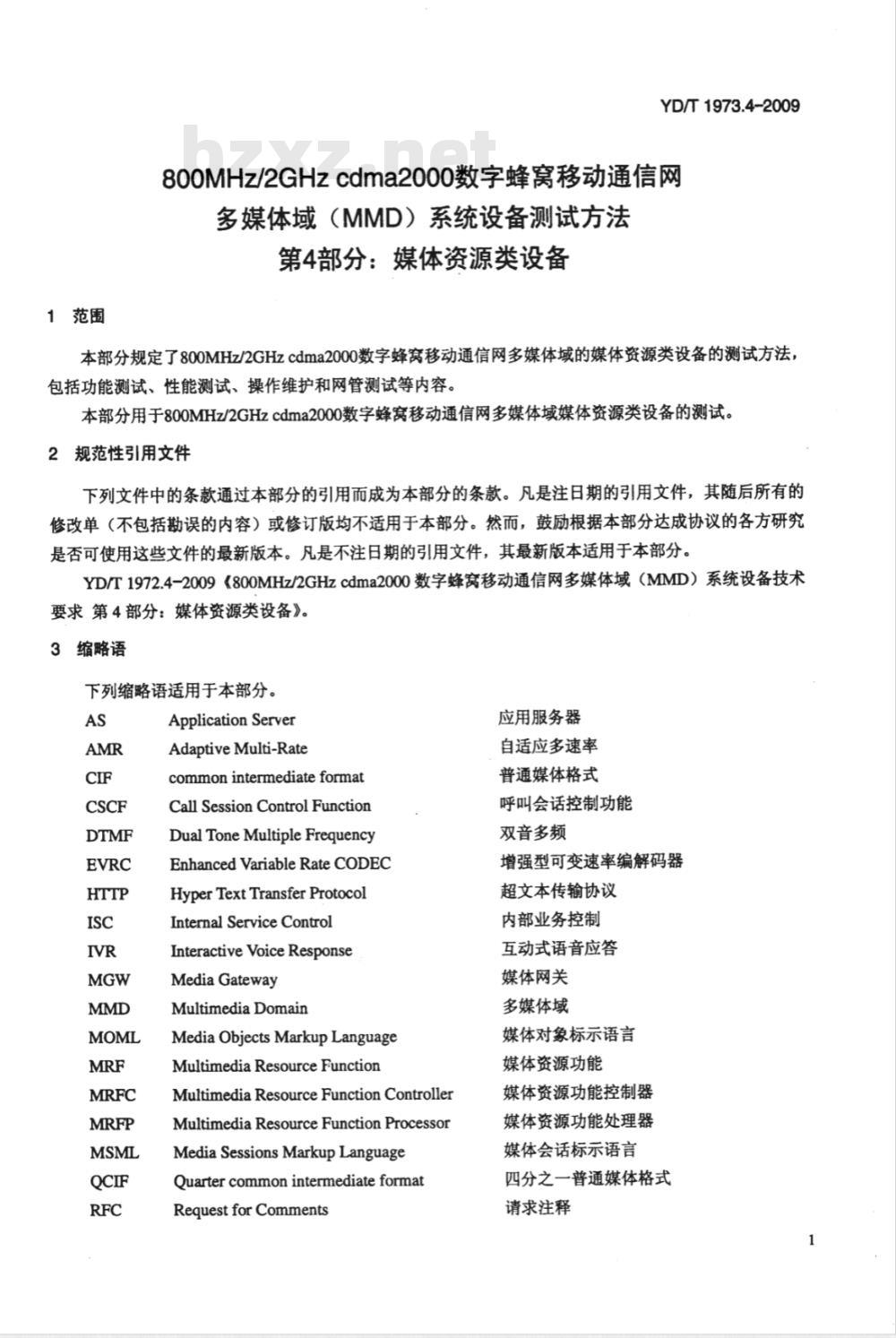

800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域（MMD）系统设备测试方法第4部分：媒体资源类设备
本部分规定了800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域的媒体资源类设备的测试方法，包括功能测试、性能测试、操作维护和网管测试等内容。本部分用于800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域媒体资源类设备的测试。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。YD/T1972.4-2009《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域（MIMID）系统设备技术要求第4部分：媒体资源类设备》。3缩略语
下列缩略语适用于本部分。
Application Server
Adaptive Multi-Rate
common intermediate format
Call Session Control FunctionDual Tone Multiple FrequencyEnhanced Variable Rate CODECHyper Text Transfer ProtocolInternal Service Control
Interactive Voice Response
Media Gateway
Multimedia Domain
MediaObjectsMarkupLanguage
MultimediaResourceFunction
MultimediaResourceFunctionControllerMultimediaResourceFunctionProcessorMedia Sessions Markup LanguageQuarter common intermediate formatRequestforComments
应用服务器
自适应多速率
普通媒体格式
呼叫会话控制功能
双音多频
增强型可变速率编解码器
超文本传输协议
内部业务控制
互动式语音应答
媒体网关
多媒体域
媒体对象标示语言
媒体资源功能
媒体资源功能控制器
媒体资源功能处理器
媒体会话标示语言
四分之一普通媒体格式
请求注释
YD/T1973.4-2009
S-CSCF

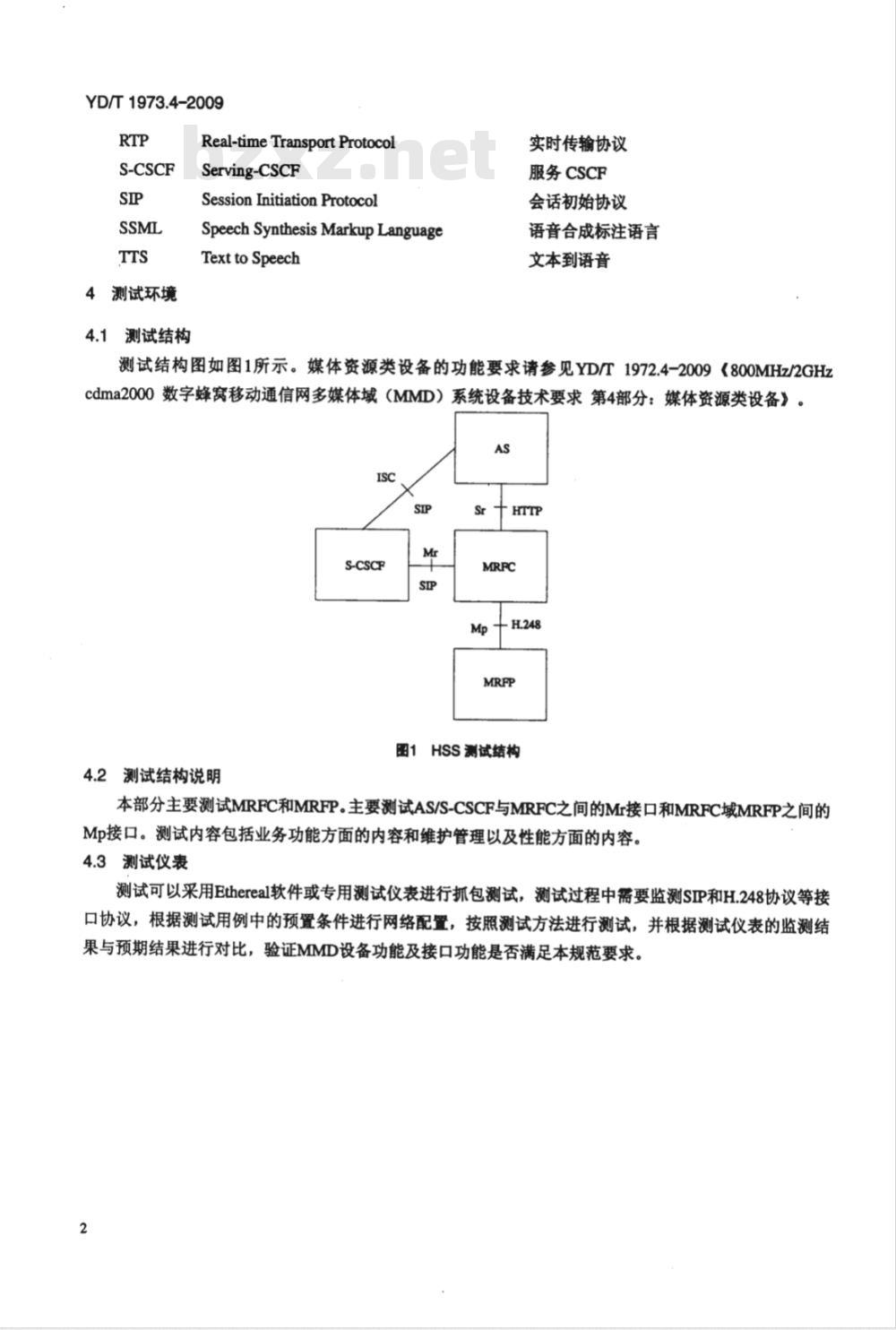

4测试环境
4.1测试结构
Real-timeTransportProtocol
Serving-CSCF
SessionInitiationProtocol
Speech SynthesisMarkup LanguageText to Speech
实时传输协议
服务CSCF
会话初始协议
语音合成标注语言
文本到语音
测试结构图如图1所示。媒体资源类设备的功能要求请参见YD/T1972.4-2009《800MHz/2GHzcdma2000数字蜂窝移动通信网多媒体域（MMD）系统设备技术要求第4部分：媒体资源类设备》。AS
S-CSCF
4.2测试结构说明
图1HSS测试结构
本部分主要测试MRFC和MRFP。主要测试AS/S-CSCF与MRFC之间的Mr接口和MRFC域MRFP之间的Mp接口。测试内容包括业务功能方面的内容和维护管理以及性能方面的内容。4.3测试仪表
测试可以采用Ethereal软件或专用测试仪表进行抓包测试，测试过程中需要监测SIP和H.248协议等接口协议，根据测试用例中的预置条件进行网络配置，按照测试方法进行测试，并根据测试仪表的监测结果与预期结果进行对比，验证MIMD设备功能及接口功能是否满足本规范要求。2
5测试内容
5.1基本播放业务
5.1.1RFC4240方式播放语音通知测试编号：5.1.1
测试项目：基本播放业务
测试分项目：基本播放业务
RFC4240方式播放语音通知（PlayAnnouncement）测试目的：验证MRF具有以RFC4240方式播放语音通知的功能预置条件：
MRF系统设备运行正常
测试流程：
YD/T1973.4-2009
a）AS/S-CSCF向MRF发起播放通知的Invite请求，请求中携带放音资源要求信息：b）MRF收到该请求后，进行申请资源，完成资源控制操作后，向AS/S-CSCF返回200OK响应，并启动放音；
c）MRF根据要求放音完毕，释放放音会话和媒体资源预期结果：
a）播放语音通知成功；
b）放音正常终止；
c）检查H.248中信元和SIP中信元正确消息流程：
AS/SCSCF
Invite sip:[email protected]
200 0K
Add.request
Add.reply
Mod.request
Mod.reply
Notify.request
Notify.reply
Mod.request
Mod.reply
Sub.request
Sub.reply
YD/T 1973.4-2009
MSML方式播放语音通知
测试编号：5.1.2
测试项目：基本播放业务
测试分项目：基本播放业务
-MSML方式播放语音通知（PlayAnnouncement）测试目的：验证MRF具有以MSML方式播放语音通知的功能预置条件：
MRF系统设备运行正常
测试流程：
a）AS/S-CSCF向MRF发起播放通知的Invite请求，建立播放业务会话；b）MRF收到该请求后，申请资源，完成资源控制操作后，向AS/S-CSCF返回200OK响应；c）AS/S-CSCF发送Info请求，携带MSML脚本指示放音；d）MRC根据要求放音完毕，发送Info通知AS/S-CSCF放音完成，AS/S-CSCF发送Bye结束放音会话预期结果：
a）播放语音通知成功；
b）放音正常终止；
c）检查H.248中信元和SIP中信元正确消息流程：
AS/SCSCF
Invite
Add.request
Add.reply
Mod.request
Mod.reply
Notifyreques
Notify.reply
Mod.request
Mod.reply
Sub.request
Sub.reply
MSML方式播放音频
测试编号：5.1.3
测试项目：基本播放业务
测试分项目：基本播放业务——MSML方式播放音频（PlayTone）测试目的：验证MRF具有以MSMIL方式播放音频的功能预置条件：
MRF系统设备运行正常
测试流程：
YD/T1973.4-2009
a）AS/S-CSCF向MRF发起MSML方式的播放音频的Invite请求，建立播放业务会话；b）MRF收到该请求后，进行申请资源，完成资源控制操作后，向AS/S-CSCF返回200OK响应c）AS/S-CSCF发送Info请求，携带MSML脚本指示放音，MRF根据要求进行放音；d）AS/S-CSCF根据业务要求发送Bye请求，终止本次放音预期结果：
a）以MSML方式播放音频成功；
b）音频播放成功终止；
c）检查H.248中信元和SIP中信元正确消息流程：
AS/SCSCF
Invite
Add.request
Add.reply
Mod.request
Mod.reply
Mod.request
Mod.reply
Sub.request
Sub.reply
YD/T,1973.4-2009
播放NFS上WAV格式的文件
测试编号：5.1.4
测试项目：基本播放业务
测试分项目：基本播放业务—播放NFS上的WAV格式的文件测试目的：验证MRF具有播放NFS服务器上WAV格式文件的功能预置条件：
MRF系统设备运行正常
测试流程：
a）AS/S-CSCF向MRF发起播放通知的Invite请求，建立播放业务会话：b）MRF收到该请求后，进行申请资源，完成资源控制操作后，向AS/S-CSCF返回200OK响应；c）AS/S-CSCF发起Info请求，携带播放指示信息预期结果：
a）播放WAV格式文件成功；
b）检查H.248中信元和SIP中信元正确消息流程：
AS/SCSCF
Invite
Add.request
Add.replybzxz.net
Modrequ
Mod.reply
播放NFS上3GP格式的文件
测试编号：5.1.5
测试项目：基本播放业务
测试分项目：基本播放业务—播放NFS上3GP格式的文件测试目的：验证MRF具有播放NFS上3GP格式文件的功能预置条件：
MRF系统设备运行正常
测试流程：
a）AS/S-CSCF向MRF发起播放通知的Invite请求，建立播放业务会话；YD/T1973.4-2009
b）MRF收到该请求后，进行申请资源，完成资源控制操作后，向AS/S-CSCF返回200OK响应；c）AS/S-CSCF发起Info请求，携带播放指示信息预期结果：
a）播放3GP格式文件成功；
b）检查H.248中信元和SIP中信元正确消息流程：
参考5.1.4
播放NFS上3G2格式的文件
测试编号：5.1.6
测试项目：基本播放业务
测试分项目：基本播放业务
一播放NFS上3G2格式的文件
测试目的：验证MRF具有播放NFS上3G2格式文件的功能预置条件：
MRF系统设备运行正常
测试流程：
a）AS/S-CSCF向MRF发起播放通知的Invite请求，建立播放业务会话；b）MRF收到该请求后，申请资源，完成资源控制操作后，向AS/S-CSCF返回200OK响应c）AS/S-CSCF发起Info请求，携带播放指示信息预期结果：
a）播放3G2格式文件成功；
b）检查H.248中信元和SIP中信元正确消息流程：
参考5.1.4
YD/T1973.4-2009
5.2基本IVR业务
5.2.1RFC4240方式IVR交互
测试编号：5.2.1
测试项目：基本IVR业务
测试分项目：基本IVR业务
-RFC4240方式IVR交互
测试目的：验证MRF支持RFC4240方式的IVR交互的功能预置条件：
a）MRF系统设备运行正常；
b）MRF已经成功通过RFC4420方式启动放音：c）本地已存储VXML脚本（否则通过Sr接口获取）测试流程：
a）MIRF启动放音通知，放音完毕；b）MRF启动收号，收号完毕；
c）IVR业务执行完毕，MRF释放会话预期结果：
a）放音，收号成功；
b）RFC4240方式的IVR业务成功；c）检查H.248中信元和SIP中信元正确消息流程：
AS/SCSCF
向用户放前会话已建立
Mod.request
Mod.reply
Notify.request
Notify.reply
Mod request
Mod.reply
Notifyrequest
Notify.reply
Subrequest
Sub.reply
