【通信行业标准(YD)】 通信光缆交接箱

YD/T988

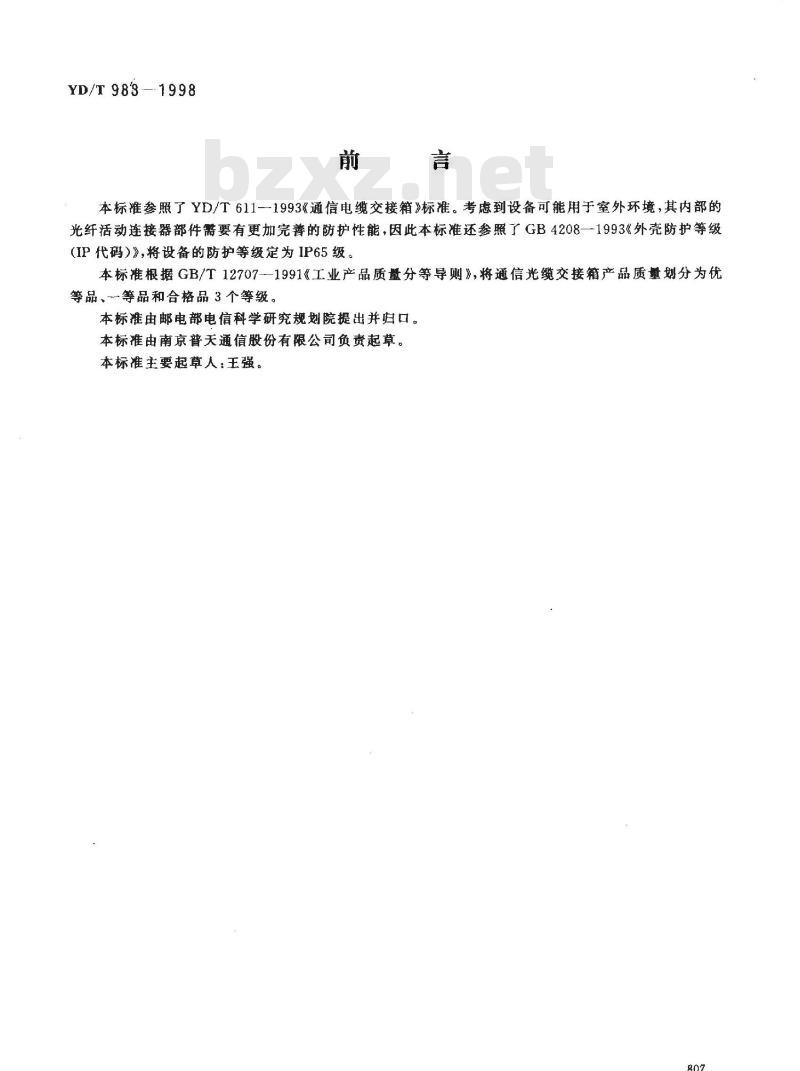

本标准参照了YD/T611-1993《通信电缆交接箱》标准。考虑到设备可能用于室外环境，其内部的光纤活动连接器部件需要有更加完善的防护性能，因此本标准还参照了GB4208一1993《外壳防护等级(IP代码）》，将设备的防护等级定为IP65级。本标准根据GB/T12707-1991《工业产品质量分等导则》，将通信光缆交接箱产品质量划分为优等品、等品和合格品3个等级。
本标准由邮电部电信科学研究规划院提出并归口。本标准由南京普天通信股份有限公司负责起草。本标准主要起草人：王强。

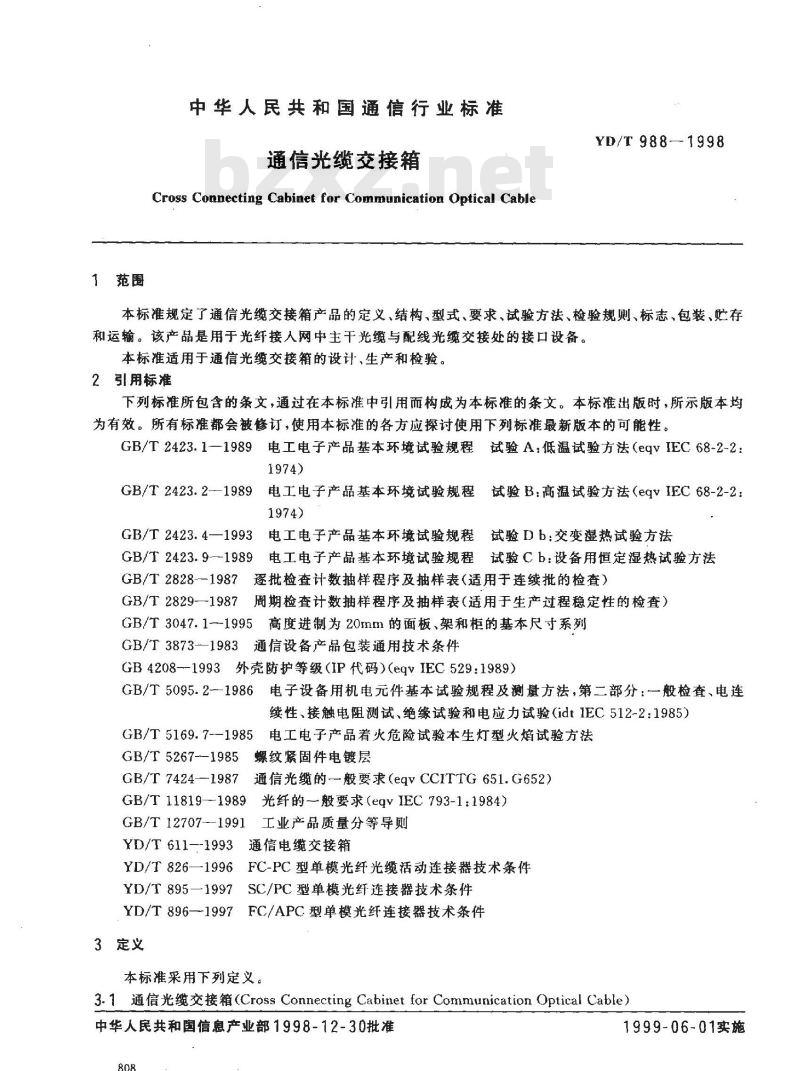

1范围
中华人民共和国通信行业标准
通信光缆交接箱
Cross Connecting Cabinet for Communication Optical CableYD/T 988-1998
本标准规定了通信光缆交接箱产品的定义、结构、型式、要求、试验方法、检验规则、标志、包装、贮存和运输。该产品是用于光纤接人网中主干光缆与配线光缆交接处的接口设备。本标准适用于通信光缆交接箱的设计、生产和检验。2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2423.1—1989电工电子产品基本环境试验规程试验A：低温试验方法（eqvIEC68-2-2：1974)
GB/T 2423. 2--1989
电工电子产品基本环境试验规程试验B：高温试验方法（eqvIEC68-2-2：1974)
GB/T 2423. 4—1993
GB/T 2423. 91989
电工电子产品基本环境试验规程试验Db：交变湿热试验方法电工电子产品基本环境试验规程试验Cb：设备用恒定湿热试验方法GB/T2828--1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T2829—1987周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB/T3047.1--1995高度进制为20mm的面板、架和柜的基本尺寸系列GB/T 3873--1983
通信设备产品包装通用技术条件GB4208--1993外壳防护等级（IP代码）(egvIEC529：1989）GB/T5095.2--1986电子设备用机电元件基本试验规程及测量方法，第二部分：一般检查、电连续性、接触电阻测试、绝缘试验和电应力试验(idtIEC512-2：1985）GB/T 5169. 7-1985
GB/T 5267--1985
电工电子产品着火危险试验本生灯型火焰试验方法螺纹紧固件电镀层
GB/T 7424-1987
通信光缆的一般要求（eqvCCITTG651.G652）GB/T11819—1989光纤的--般要求（eqvIEC793-1:1984)GB/T 12707-1991
YD/T 611--1993
YD/T 826—1996
YD/T 895-1997
YD/T 896--1997
3定义
工业产品质量分等导则
通信电缆交接箱
FC-PC型单模光纤光缆活动连接器技术条件SC/PC型单模光纤连接器技术条件FC/APC型单模光纤连接器技术条件本标准采用下列定义。
3.1通信光缆交接箱（Cross Connecting Cabinet forCommunicationOptical Cable）中华人民共和国信息产业部1998-12-30批准808
1999-06-01实施
YD/T 988-- 1998
用于连接主于光缆与配线光缆的接口设备。3.2光纤活动连接器插头
将光纤嵌插在高精度插针中的插头。3.3光纤跳线
一根两端都带有光纤活动连接器插头的单芯或多芯光缆。3.4尾纤
一根一端带有光纤活动连接器插头的单芯或多芯光缆。3.5适配器

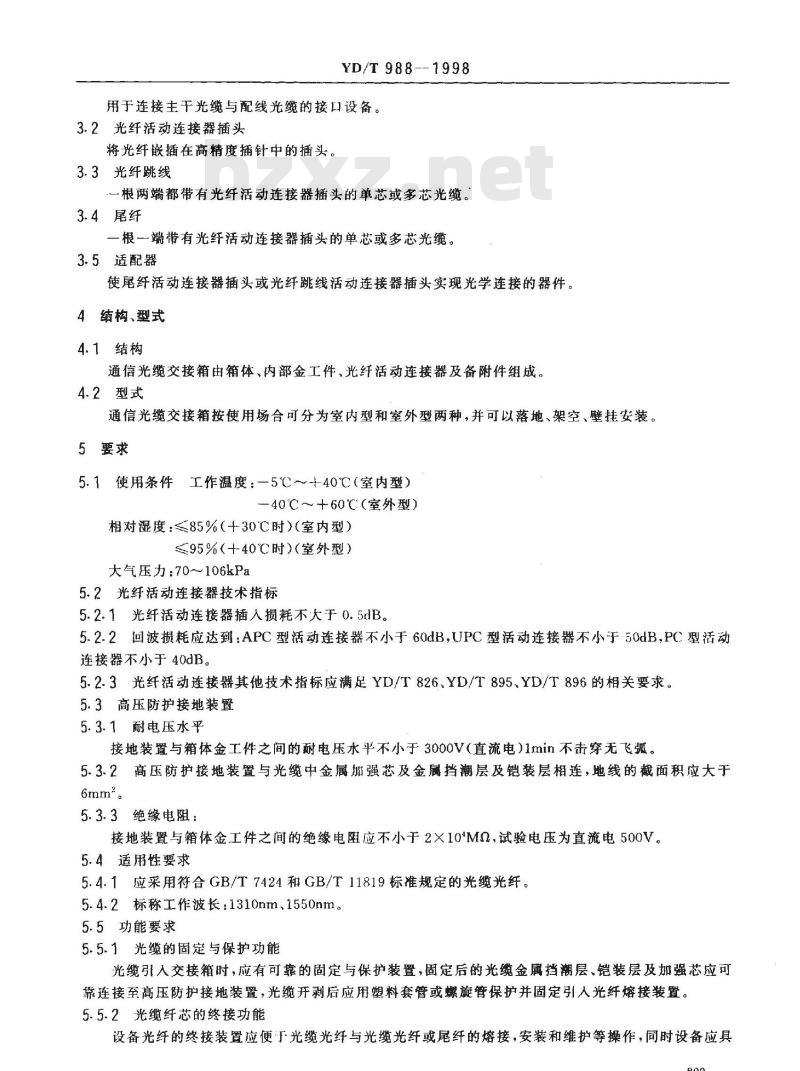

使尾纤活动连接器插头或光纤跳线活动连接器插头实现光学连接的器件。4结构、型式
4.1结构
通信光缆交接箱由箱体、内部金工件、光纤活动连接器及备附件组成。4.2型式
通信光缆交接箱按使用场合可分为室内型和室外型两种，并可以落地、架空、壁挂安装。5要求
5.1使用条件工作温度：一5℃～十40℃（室内型）一40℃～+60℃（室外型）
相对湿度：≤85%（+30℃C时）（室内型）≤95%（+40℃时）（室外型）
大气压力：70~106kPa
5.2光纤活动连接器技术指标
5.2.1光纤活动连接器插入损耗不大于0.5dB。5.2.2回波损耗应达到：APC型活动连接器不小于60dB，UPC型活动连接器不小于50dB，PC型活动连接器不小于40dB。
5.2.3光纤活动连接器其他技术指标应满足YD/T826.YD/T895、YD/T896的相关要求。5.3高压防护接地装置
5.3.1耐电压水平
接地装置与箱体金工件之间的耐电压水平不小于3000V（直流电）1min不击穿无飞弧。5.3.2高压防护接地装置与光缆中金属加强芯及金属挡潮层及铠装层相连，地线的截面积应大于6mm2。
5.3.3绝缘电阻：
接地装置与箱体金工件之间的绝缘电阻应不小于2×10°MQ，试验电压为直流电500V。5.4适用性要求
5.4.1应采用符合GB/T7424和GB/T11819标准规定的光缆光纤。5.4.2标称工作波长：1310nm、1550nm。5.5功能要求
5.5.1光缆的固定与保护功能
光缆引人交接箱时，应有可靠的固定与保护装置，固定后的光缆金属挡潮层、铠装层及加强芯应可靠连接至高压防护接地装置，光缆开剥后应用塑料套管或螺旋管保护并固定引人光纤熔接装置。5.5.2光缆纤芯的终接功能
设备光纤的终接装置应便于光缆光纤与光缆光纤或尾纤的熔接，安装和维护等操作，同时设备应具809
备富余光纤光缆的储存空间。

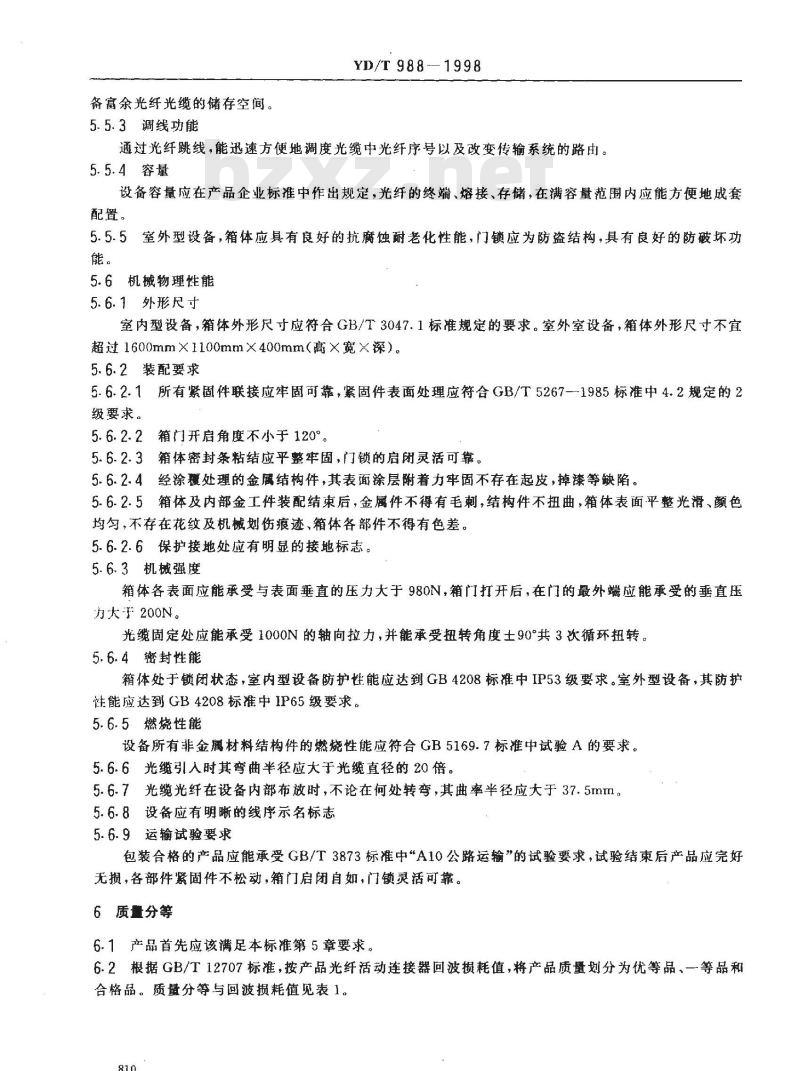

5.5.3调线功能
YD/T988-1998
通过光纤跳线，能迅速方便地调度光缆中光纤序号以及改变传输系统的路由。5.5.4容量
设备容量应在产品企业标准中作出规定，光纤的终端、熔接、存储，在满容量范围内应能方便地成套配置。
5.5.5室外型设备，箱体应具有良好的抗腐蚀耐老化性能，门锁应为防盗结构，具有良好的防破坏功能。
5.6机械物理性能
5.6.1外形尺寸
室内型设备，箱体外形尺寸应符合GB/T3047.1标准规定的要求。室外室设备，箱体外形尺寸不宜超过1600mm×1100mm×400mm（高×宽×深）。5.6.2装配要求
5.6.2.1所有紧固件联接应牢固可靠，紧固件表面处理应符合GB/T5267—1985标准中4.2规定的2级要求。
5.6.2.2箱门开启角度不小于120°。5.6.2.3箱体密封条粘结应平整牢固，门锁的启闭灵活可靠。5.6.2.4经涂覆处理的金属结构件，其表面涂层附着力牢固不存在起皮，掉漆等缺陷。5.6-2.5箱体及内部金工件装配结束后，金属件不得有毛刺，结构件不扭曲，箱体表面平整光滑、颜色均匀，不存在花纹及机械划伤痕迹、箱体各部件不得有色差。5.6.2.6保护接地处应有明显的接地标志。5.6.3机械强度
箱体各表面应能承受与表面垂直的压力大于980N，箱门打开后，在门的最外端应能承受的垂直压力大于200N。
光缆固定处应能承受1000N的轴向拉力，并能承受扭转角度士90°共3次循环扭转5.6.4密封性能
箱体处于锁闭状态，室内型设备防护性能应达到GB4208标准中IP53级要求。室外型设备，其防护性能应达到GB4208标准中IP65级要求。5.6.5燃烧性能
设备所有非金属材料结构件的燃烧性能应符合GB5169.7标准中试验A的要求。5.6.6光缆引人时其弯曲半径应大于光缆直径的20倍。5.6.7光缆光纤在设备内部布放时，不论在何处转弯，其曲率半径应大于37.5mm。5.6.8设备应有明晰的线序示名标志5.6.9运输试验要求
包装合格的产品应能承受GB/T3873标准中A10公路运输”的试验要求，试验结束后产品应完好无损，各部件紧固件不松动，箱门启闭自如，门锁灵活可靠。6质量分等
6.1产品首先应该满足本标准第5章要求。6.2根据GB/T12707标准，按产品光纤活动连接器回波损耗值，将产品质量划分为优等品、一等品和合格品。质量分等与回波损耗值见表1。810
回波损耗

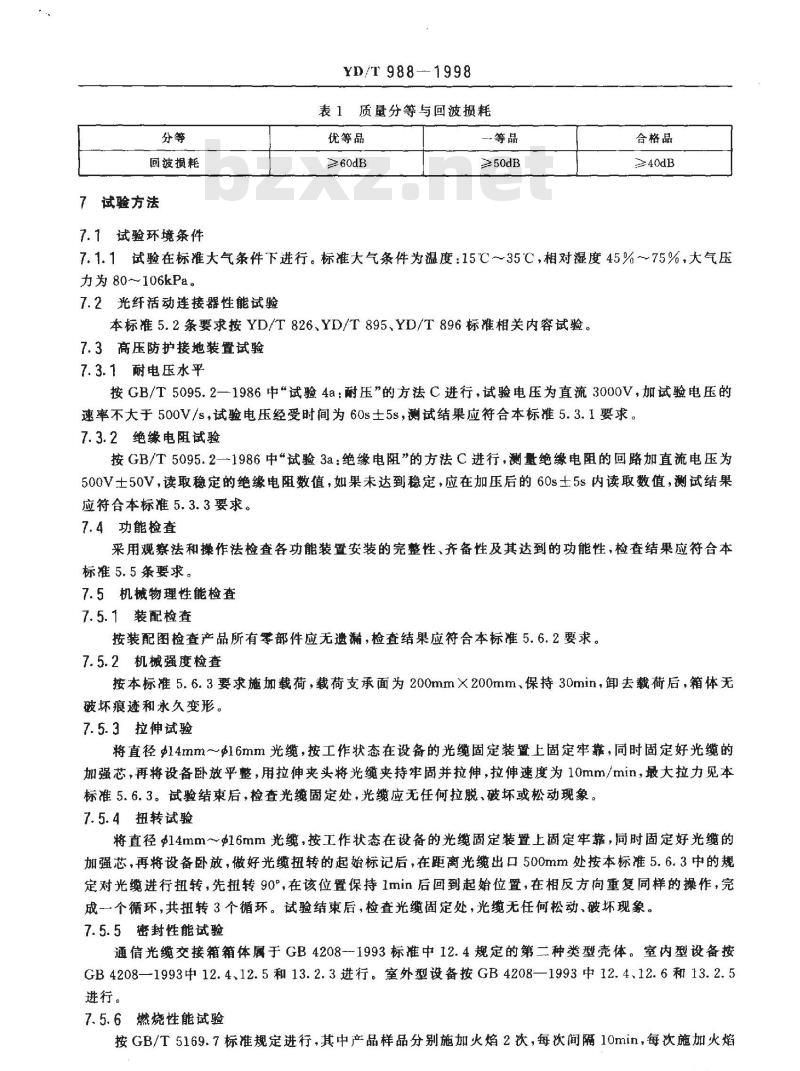

7试验方法
7.1试验环境条件
YD/T 988--1998
表1质量分等与回波损耗
优等品
≥60dB
≥50dB
合格品
≥40dB
7.1.1试验在标准大气条件下进行。标准大气条件为温度：15℃～35℃，相对湿度45%～75%，大气压力为 80～106kPa。
7.2光纤活动连接器性能试验
本标准5.2条要求按YD/T826、YD/T895、YD/T896标准相关内容试验。7.3高压防护接地装置试验
7.3.1耐电压水平
按GB/T5095.2一1986中“试验4a：耐压”的方法C进行，试验电压为直流3000V，加试验电压的速率不大于500V/s，试验电压经受时间为60s士5s，测试结果应符合本标5.3.1要求。7.3.2绝缘电阻试验
按GB/T5095.2-1986中“试验3a：绝缘电阻”的方法C进行，测量绝缘电阻的回路加直流电压为500V士50V，读取稳定的绝缘电阻数值，如果未达到稳定，应在加压后的60s士5s内读取数值，测试结果应符合本标准5.3.3要求。
7.4功能检查
采用观察法和操作法检查各功能装置安装的完整性、齐备性及其达到的功能性，检查结果应符合本标准5.5条要求。
7.5机械物理性能检查
7.5.1装配检查
按装配图检查产品所有零部件应无遗，检查结果应符合本标准5.6.2要求。7.5.2机械强度检查
按本标准5.6.3要求施加载荷，载荷支承面为200mm×200mm、保持30min，卸去载荷后，箱体无破坏痕迹和永久变形。
7.5.3拉伸试验
将直径14mm～$16mm光缆，按工作状态在设备的光缆固定装置上固定牢靠，同时固定好光缆的加强芯，再将设备卧放平整，用拉伸夹头将光缆夹持牢固并拉伸，拉伸速度为10mm/min，最大拉力见本标准5.6.3。试验结束后，检查光缆固定处，光缆应无任何拉脱、破坏或松动现象。7.5.4扭转试验
将直径14mm~16mm光缆，按工作状态在设备的光缆固定装置上固定牢靠，同时固定好光缆的加强芯，再将设备卧放，做好光缆扭转的起始标记后，在距离光缆出口500mm处按本标准5.6.3中的规定对光缆进行扭转，先扭转90°，在该位置保持1min后回到起始位置，在相反方向重复同样的操作，完成一个循环，共扭转3个循环。试验结束后，检查光缆固定处，光缆无任何松动、破坏现象。7.5.5密封性能试验
通信光缆交接箱箱体属于GB4208--1993标准中12.4规定的第二种类型壳体。室内型设备按GB4208—1993中12.4、12.5和13.2.3进行。室外型设备按GB4208—1993中12.4、12.6和13.2.5进行。
7.5.6燃烧性能试验
按GB/T5169.7标准规定进行，其中产品样品分别施加火焰2次，每次间隔10min，每次施加火焰811
YD/T 988-1998
30s，试样离火后每次持续有焰燃烧时间应小于10s。7.6环境条件试验
7.6.1高温试验
按GB/T2423.2中规定的“试验Bb、高温试验”方法进行，其中试验温度为室内型设备十40℃士2℃，室外型设备十60℃士2℃，恒温时间为2h。试验结束后，在正常大气条件下经1h恢复后进行检验和测试，结果应符合本标准5.2、5.3、5.6.2要求。7.6.2低温试验
按GB/T2423.1标准中“试验Ab、低温试验”方法进行，其中试验温度为室内型设备一5℃士2℃，室外型设备一40C士2C，恒温时间为2h。试验结束后在正常大气条件下经1h恢复后进行检验和测试，结果应符合本标准5.2、5.3、5.6.2要求。7.6.3湿热试验
室内型设备按GB/T2423.9标准中，“试验Cb、设备用恒定湿热试验法”进行，其中试验高温为+30℃士2℃，相对湿度保持在85%土3%，试验周期为48h。试验结束后进行检查和测试，结果应符合标准5.3、5.6.2要求。
室外型设备按GB/T2423.4标准中“试验Db、交变湿热试验方法”进行，其中试验高温温度为十40℃+2℃，试验周期为6d。试验结束后进行检测，检测结果应符合本标准5.3、5.6.2要求。7.6.4运输试验
按GB/T3873标准中A10公路运输试验”的规定进行试验，结果应符合本标准5.6.9要求。8检验规则
产品检验分为出厂检验和型式试验，产品检验由质检部门负责进行，出厂产品必须附有检验合格证。
8.2出厂检验
出厂检验项目见表2。光纤活动连接器充许单独测试。表2检验项目、检验类别和抽样数序号
检验项目
电压水平
绝缘电阻
装配要求
密封性能
插入损耗
回波损耗
高温试验
低温试验
混热试验
燃烧试验
机械强度试验
运输试验
条文号
出厂检
验项目
型式试
验项目
注：“”表示出厂检验或型式试验所选择的相应项目。出厂检验
检验类别和抽样数
型式试验
按GB/T2829的判断水平
【，两次抽样方案，产品质
量以不合格数表示。RQL
值为80。bzxZ.net
按GB/T2828标准—般检
查水平为1，正常--次抽
样，产品质量以不合格品
数表示。AQL值为1.0
8.1.2出厂检验中出现不合格应按GB/T2828—1987标准第4.12条处理。8.2型式试验
抽样4台并将产品分两组
进行,其中A=0 R=2
A2=-1 R2=2
YD/T 988--1998
8.2.1在正常生产条件下，每两年至少对产品进行一次型式试验，属下列情况之一·也应进行型式试验。a）新产品试制完成后。
b）产品正式投产后，如结构、材料、工艺有较大改变并可能影响产品性能时c）产品停产年以上又恢复生产时。d）质检机构提出进行型式试验的要求时。8.2.2型式试验，按表2规定的内容进行，8.2.3型式试验出现不合格，应按GB/T2829—1987标准第4.12.3条处理。9标志、包装、运输和贮存
9.1标志
产品应有标识，标明产品型号、名称、商标、生产单位、出厂年月、机号、产品标准号。9.2包装
9.2.1产品应包装出厂，包装要求及包装箱标志应符合GB/T3873标准中的规定9.2.2包装箱内除产品外，还应装人以下物品和有关文件，文件可用塑料袋或纸袋封装。a）备附件及专用工具。
b）产品使用说明书。
c）产品合格证。
d）装箱清单。
9.3运输
产品运输过程中应避免碰撞、跌落、雨雪不直接淋袭和日光暴晒。9.4贮存
产品应贮存在通风良好、干燥的库房中，其周围不应有腐蚀性气体存在，贮存温度为一25℃～+55℃。
