【冶金行业标准(YB)】 超声探伤信号幅度误差测量方法

YB/T144-1998

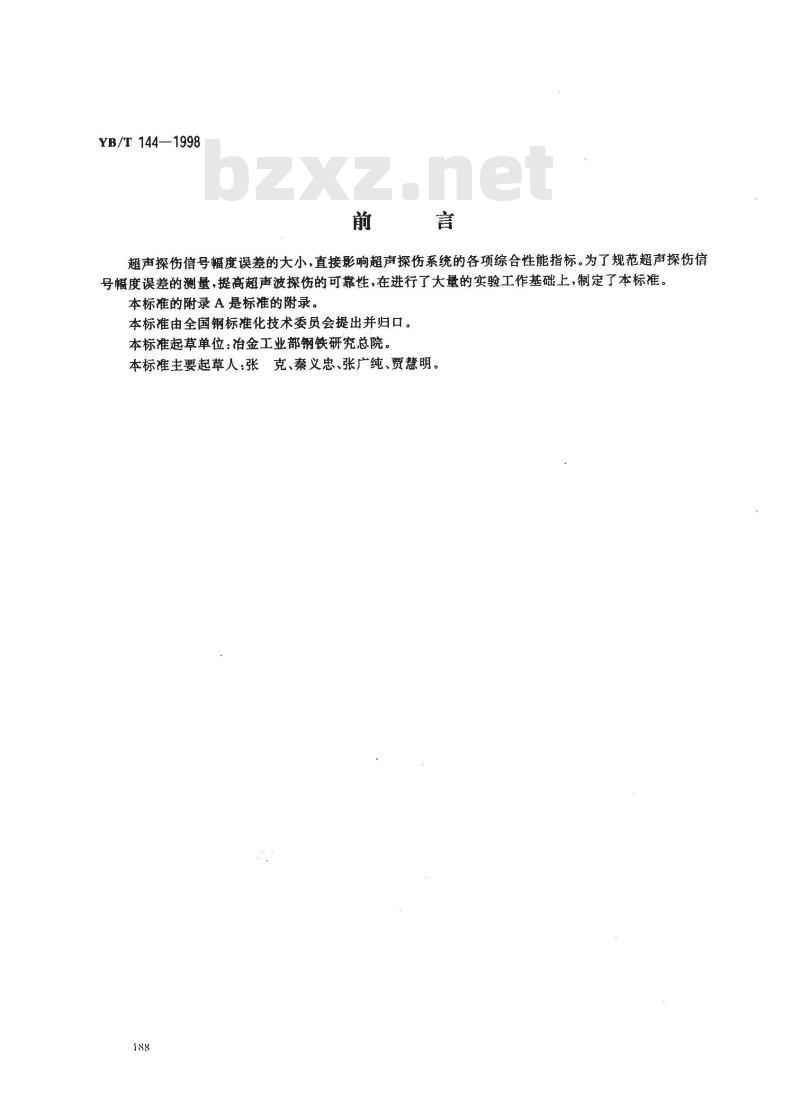

超声探伤信号幅度误差的大小，直接影响超声探伤系统的各项综合性能指标。为了规范超声探伤信号幅度误差的测量，提高超声波探伤的可靠性，在进行了大量的实验工作基础上，制定了本标准。本标准的附录 A 是标准的附录。本标准由全国钢标准化技术委员会提出并归口。本标准起草单位：冶金工业部钢铁研究总院。本标准主要起草人：张克、秦义忠、张广纯、贾慧明。188
1范围

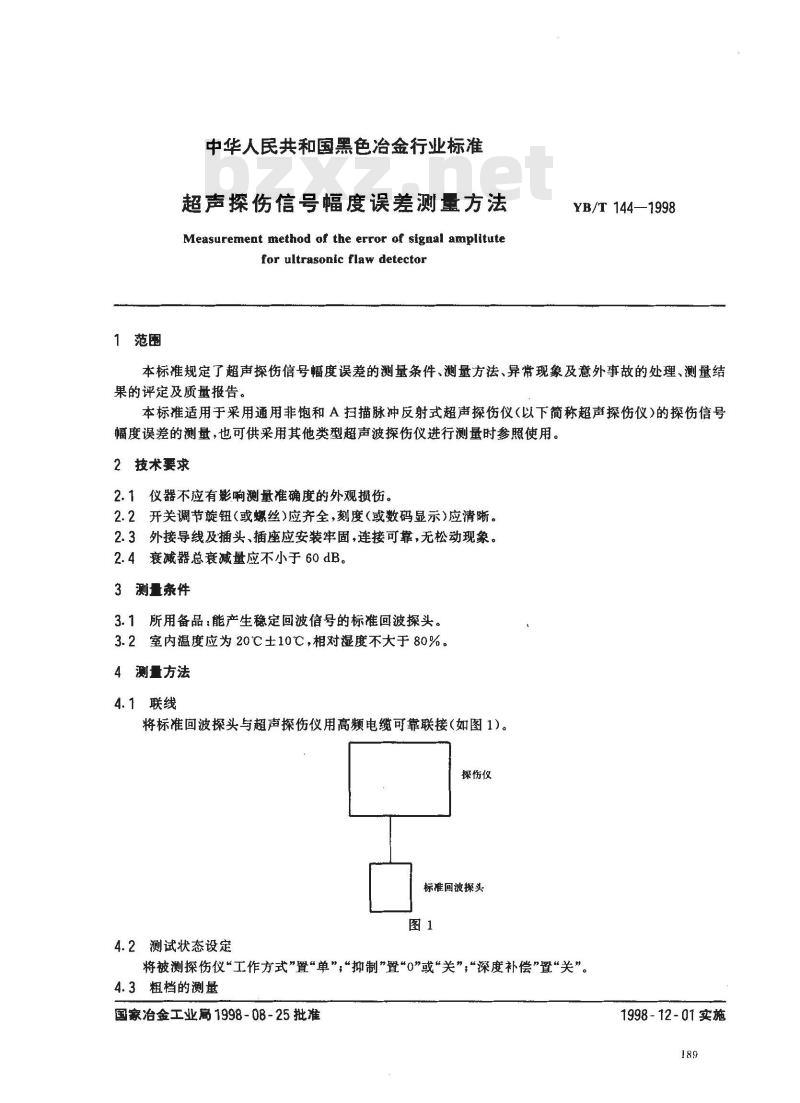

中华人民共和国黑色治金行业标准超声探伤信号幅度误差测量方法Measurement method of the error of signal amplitutefor ultrasonic flaw detectorYB/T 144—1998
本标准规定了超声探伤信号幅度误差的测量条件、测量方法、异常现象及意外事故的处理、测量结果的评定及质量报告。
本标准适用于采用通用非饱和A扫描脉冲反射式超声探伤仪（以下简称超声探伤仪）的探伤信号幅度误差的测量，也可供采用其他类型超声波探伤仪进行测量时参照使用。2技术要求
2.1仪器不应有影响测量准确度的外观损伤。2.2开关调节旋钮(或螺丝)应齐全，刻度(或数码显示)应清晰。2.3外接导线及插头、插座应安装牢固，连接可靠，无松动现象。2.4衰减器总衰减量应不小于60dB。3测量条件
3.1所用备品：能产生稳定回波信号的标准回波探头。3.2室内温度应为20℃±10℃，相对湿度不大于80%。4测量方法
4.1联线
将标准回波探头与超声探伤仪用高频电缆可靠联接（如图1）。探伤仪
标准回波探头
4.2测试状态设定
将被测探伤仪“工作方式”置“单”，“抑制”置“o”或“关”，“深度补偿”置“关”。4.3粗档的测量
国家治金工业局1998-08-25批准1998-12-01实施
YB/T 144—1998

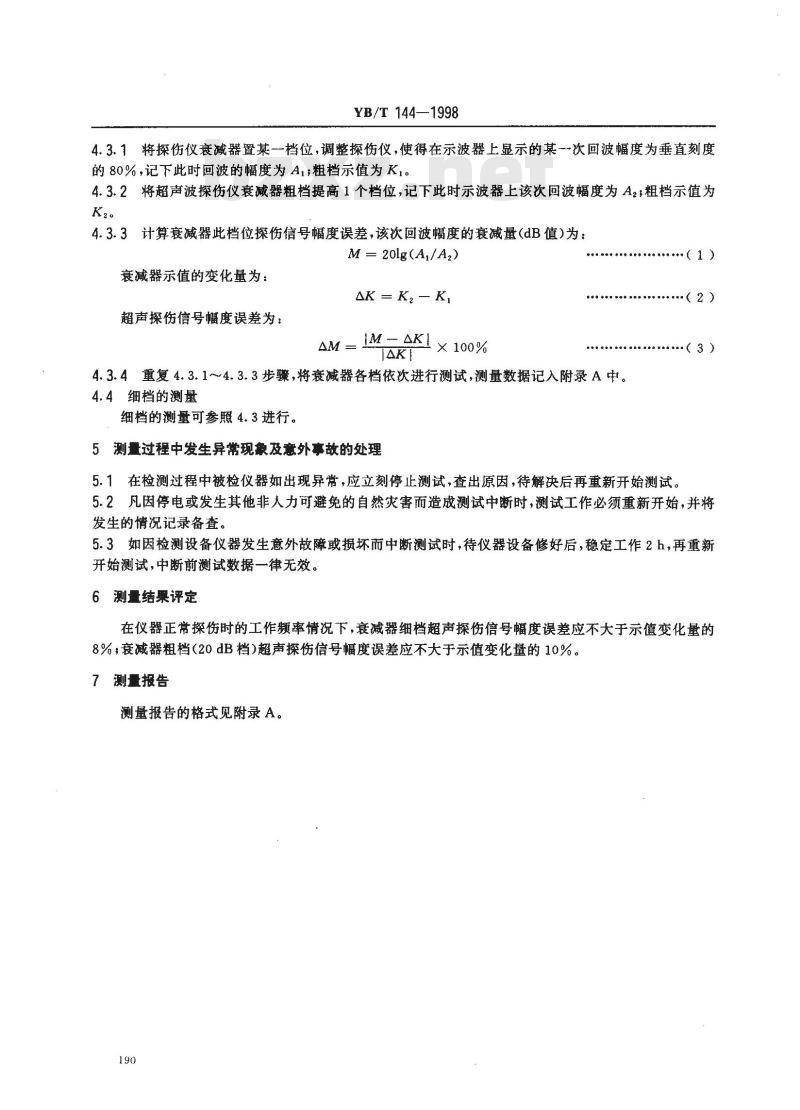

4.3.1将探伤仪衰减器置某-档位，调整探伤仪，使得在示波器上显示的某一次回波幅度为垂直刻度的80%，记下此时回波的幅度为A粗档示值为K1：4.3.2将超声波探伤仪衰减器粗档提高1个档位，记下此时示波器上该次回波幅度为A2；粗档示值为Ka。
4.3.3计算衰减器此档位探伤信号幅度误差，该次回波幅度的衰减量（dB值）为：M = 20lg(A,/A2)
衰减器示值的变化量为：
AK = K, - K,
超声探伤信号幅度误差为：
iM-AKI×100%
4.3.4重复4.3.1~4.3.3步骤，将衰减器各档依次进行测试，测量数据记入附录A中。4.4细档的测量
细档的测量可参照4.3进行。
5测量过程中发生异常现象及意外事故的处理5.1在检测过程中被检仪器如出现异常，应立刻停止测试，查出原因，待解决后再重新开始测试。（1）
（2）
·（3)
5.2凡因停电或发生其他非人力可避免的自然灾害而造成测试中断时，测试工作必须重新开始，并将发生的情况记录备查。
5.3如因检测设备仪器发生意外故障或损坏而中断测试时，待仪器设备修好后，稳定工作2h，再重新开始测试，中断前测试数据一律无效。6测量结果评定
在仪器正常探伤时的工作频率情况下，衰减器细档超声探伤信号幅度误差应不大于示值变化量的8%，衰减器粗档（20dB档）超声探伤信号幅度误差应不大于示值变化量的10%。7测量报告
测量报告的格式见附录A。
YB/T144—1998

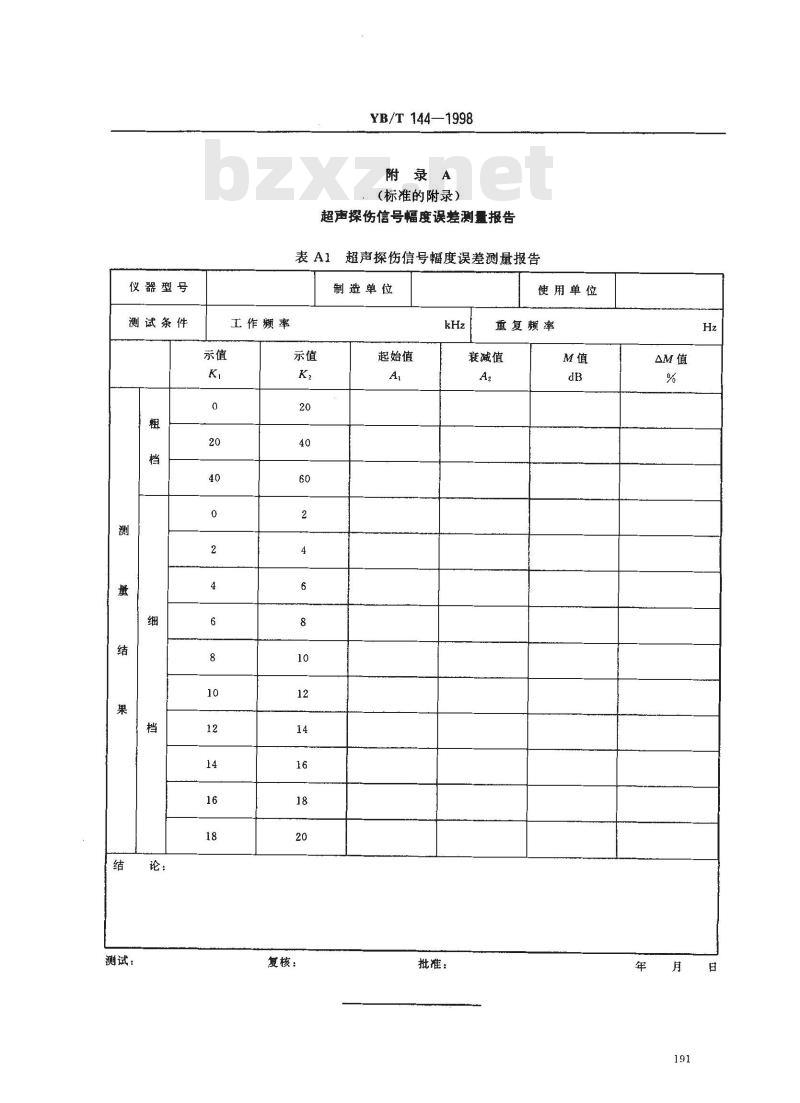

附录A
（标准的附录）
超声探伤信号幅度误差测量报告表A1超声探伤信号幅度误差测量报告使用单位
制造单位
仪器型号
重复频率
工作频率
测试条件
襄减值wwW.bzxz.Net
起始值
结论：
批准：
复核：
测试：
