【冶金行业标准(YB)】 涡流探伤信号幅度误差测量方法

YB/T 143—1998

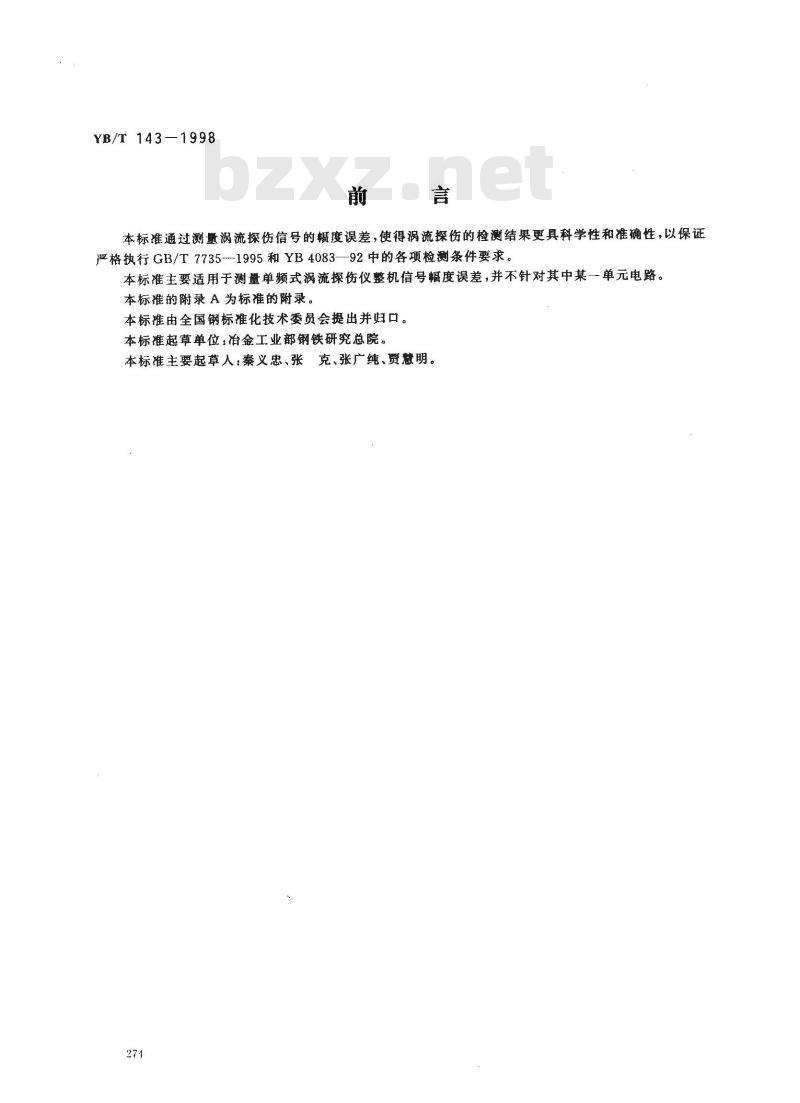

本标准通过测量涡流探伤信号的幅度误差，使得涡流探伤的检测结果更具科学性和准确性，以保证严格执行GB/T7735-1995和YB4083—92中的各项检测条件要求。本标准主要适用于测量单频式涡流探伤仪整机信号度误差，并不针对其中某一单元电路。本标准的附录 A 为标准的附录。本标准由全国钢标推化技术委员会提出并归口。本标准起草单位冶金工业部钢铁研究总院。长克、张广纯、贾慧明。
本标准主要起草人：秦义忠、张271

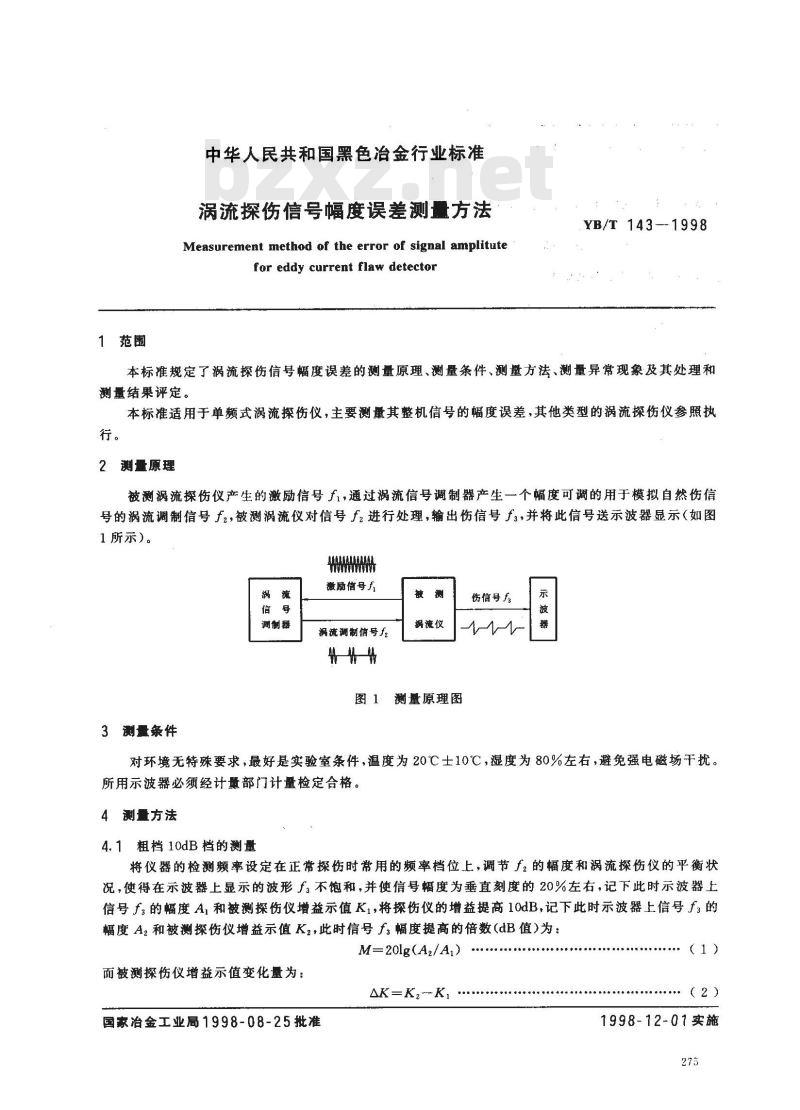

1范围
中华人民共和国黑色治金行业标准涡流探伤信号幅度误差测量方法Measurement method of the error of signal amplitutefor eddy current flaw detectorYB/T 143-1998
本标准规定了涡流探伤信号幅度误差的测量原理、测量条件、测量方法、测量异常现象及其处理和测量结巢评定。
本标准适用于单频式涡流探伤仪，主要测量其整机信号的幅度误差，其他类型的涡流探伤仪参照执行。
2 测量原理
被测祸流探伤仪产生的激励信号f1，通过涡流信号调制器产生一个幅度可调的用于模拟自然伤信号的涡流调制信号f2，被测涡流仪对信号f2进行处理，输出伤信号f3，并将此信号送示波器显示（如图1所示）。
调制器
3测量条件
激励信号
涡流调制信号免费标准bzxz.net
褥流仪
图1测量原理图
伤信号
对环境无特殊要求，最好是实验室条件，温度为20℃士10℃，湿度为80%左右，避免强电磁场干扰。所用示波器必须经计量部门计量检定合格。4测量方法
4.1粗档10dB档的测量
将仪器的检测频率设定在正常探伤时常用的频率档位上，调节f2的幅度和涡流探伤仪的平衡状况，使得在示波器上显示的波形f：不饱和，并使信号幅度为垂直刻度的20%左右，记下此时示波器上信号f的幅度A，和被测探伤仪增益示值Ki，将探伤仪的增益提高1OdB，记下此时示波器上信号f：的幅度A2和被测探伤仪增益示值Kz，此时信号f：幅度提高的倍数(dB值)为：M=20lg(A2/A1)
而被测探伤仪增益示值变化量为：△K=K2 K1
国家冶金工业局1998-08-25批准：(1)
（2）
1998-12-01实施

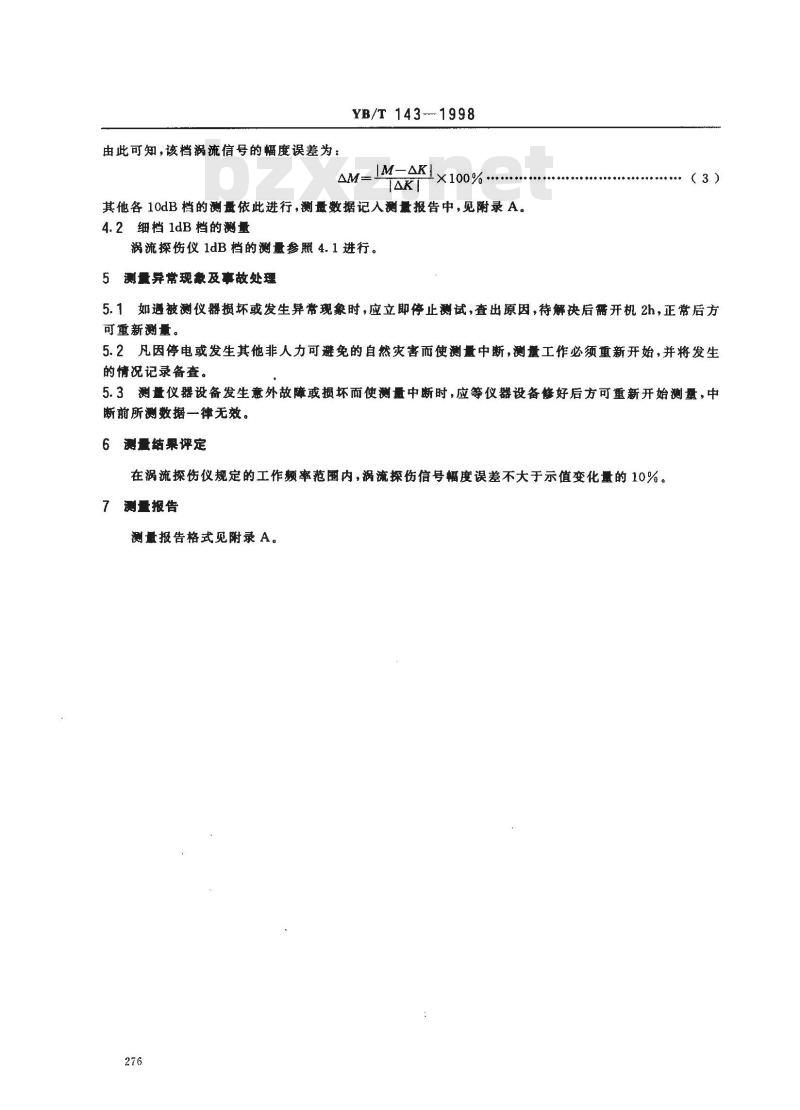

由此可知，该档涡流信号的幅度误差为：YB/T 143--1998
[M-AK!
其他各10dB档的测量依此进行，测量数据记人测量报告中，见附录A。4.2细档1dB档的测量
涡流探伤仪1dB档的测量参照4.1进行。5测量异常现象及事故处理
5.1如避被测仪器损坏或发生异常现象时，应立即停止测试，查出原因，待解决后需开机2h，正常后方可重新测量。
5.2凡因停电或发生其他非人力可避免的自然灾害而使测量中断，测量工作必须重新开始，并将发生的情况记录备查。
5.3测量仪器设备发生意外故障或损坏而使测量中断时，应等仪器设备修好后方可重新开始测量，中断前所测数据一律无效。
6测量结果评定
在涡流探伤仪规定的工作题率范围内，涡流探伤信号幅度误差不大于示值变化量的10%。7测量报告
测量报告格式见附录A。
测量条件
档测量
档测睡
结论：
测试：
YB/T143—1998

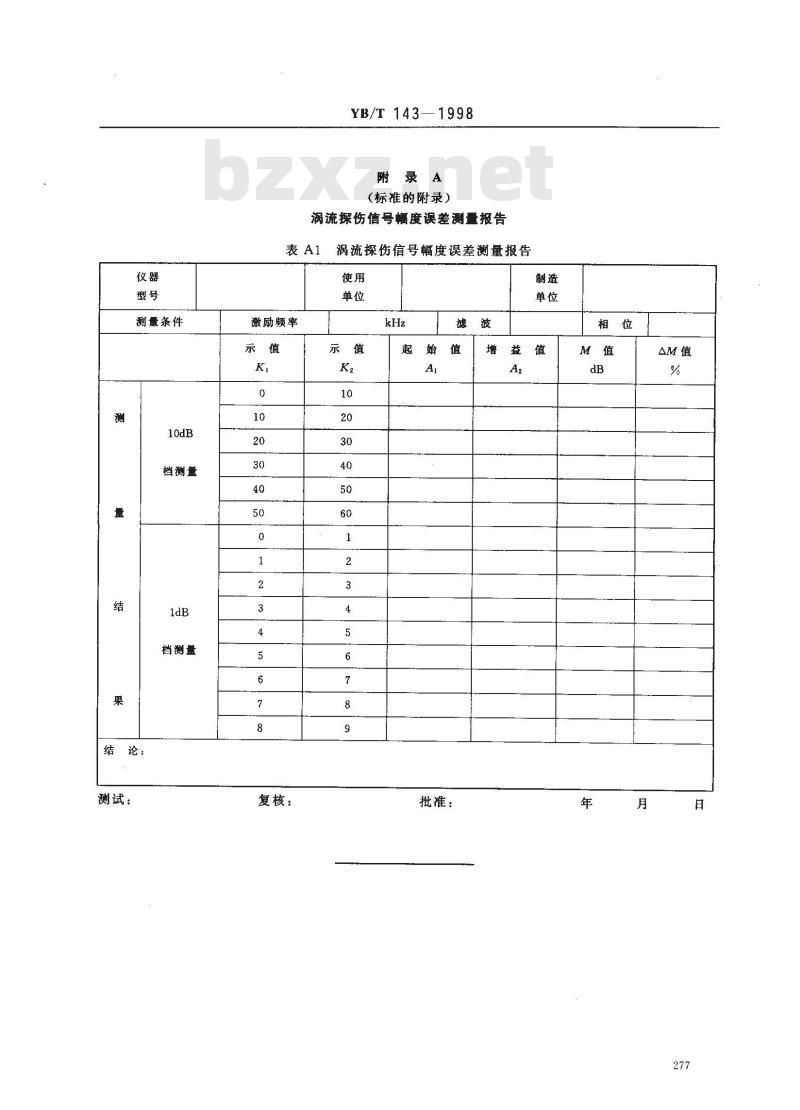

附录A
（标准的附录）
涡流探伤信号幅度误差测量报告表A1涡流探伤信号幅度误差测量报告使用
激励频率
复核：
批准：
