【机械行业标准(JB)】 金刚石或立方氮化硼与硬质合金复合片品种、尺寸

JB/T10041—1999

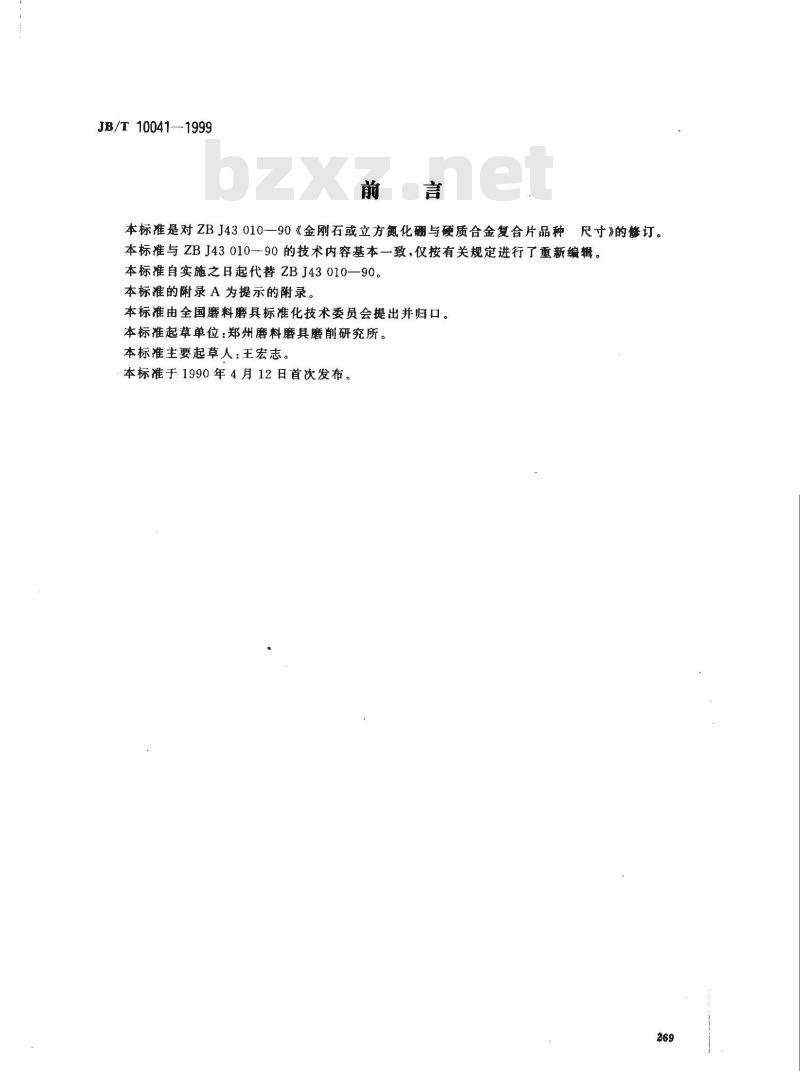

本标准是对ZBJ43010—90《金刚石或立方氮化硼与硬质合金复合片品种尺寸》的修订。本标准与ZBJ43010--90的技术内容基本一致，仅按有关规定进行了重新编辑。本标准自实施之日起代替ZBJ43010—90。本标准的附录 A 为提示的附录。本标准由全国磨料磨具标准化技术委员会提出并归口。本标起草单位：郑州磨料磨具磨削研究所。本标准主要起草人：王宏志。
本标准于1990年4月12日首次发布。269
1范围
中华人民共和国机械行业标准
金刚石或立方氮化硼与硬质合金复合片品种、尺寸
Carbide-backed polycrystalline diamond or polycrystallinecubic boron nitride blanks species,dimensionsJB/T10041—1999
代替ZBJ43010--90

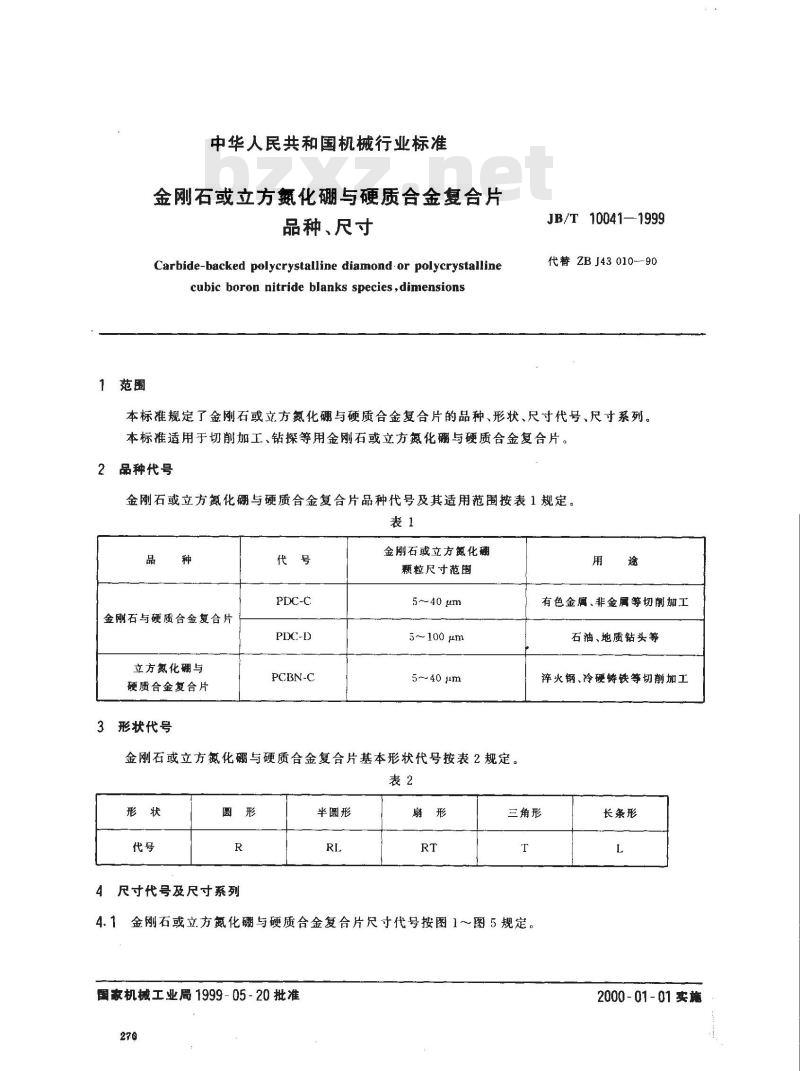

本标准规定了金刚石或立方氮化硼与硬质合金复合片的品种、形状、尺寸代号、尺寸系列。本标准适用于切削加工、钻探等用金刚石或立方氮化硼与硬质合金复合片。2品种代号
金刚石或立方氮化硼与硬质合金复合片品种代号及其适用范围按表1规定。表1
金刚石与硬质合金复合片
立方氮化硼与
硬质合金复合片
3形状代号
PCBN-C
金刚石或立方氮化硼
颗粒尺寸范围
5~40 μm
5~100μm
5~~40 μm
金刚石或立方氮化硼与硬质合金复合片基本形状代号按表2规定。表2
尺寸代号及尺寸系列
半圆形
有色金属、非金属等切削加工
石油、地质钻头等
淬火钢、冷硬铸铁等切削加工
三角形

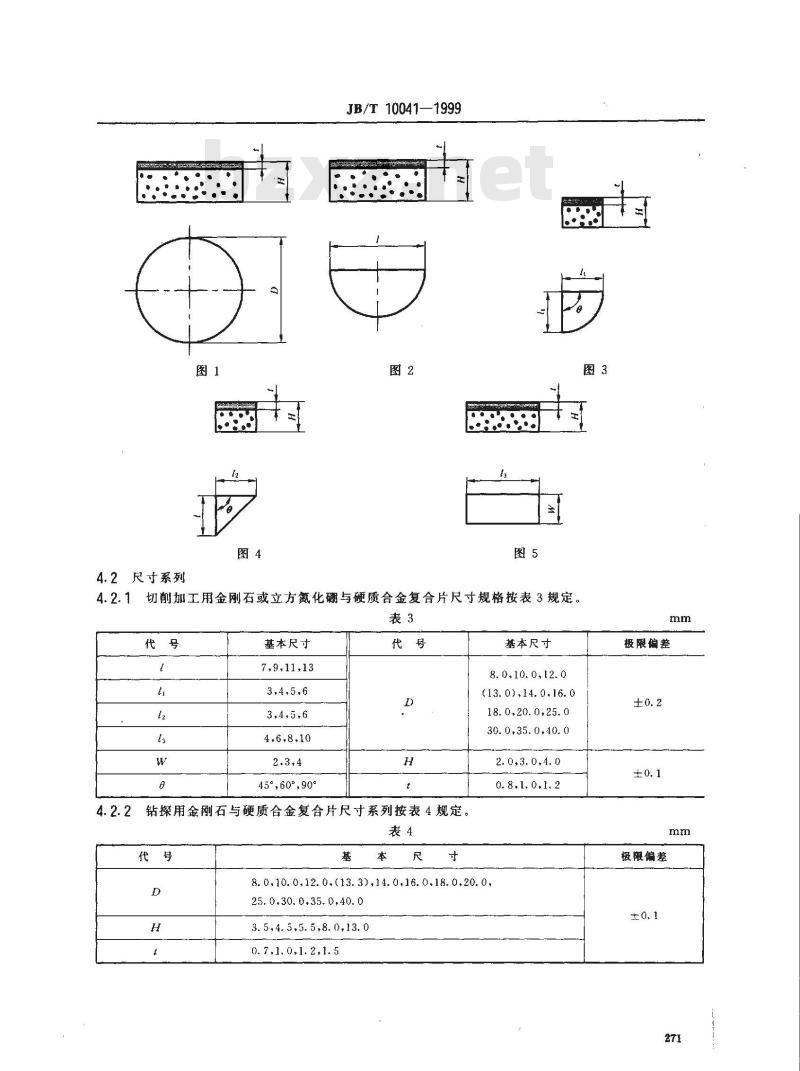

金刚石或立方氮化硼与硬质合金复合片尺寸代号按图1～图5规定。国家机械工业局1999-05-20批准276
长条形
2000-01-01卖施
4.2尺寸系列免费标准bzxz.net
JB/T10041—1999
4.2.1切削加工用金刚石或立方氮化硼与硬质合金复合片尺寸规格按表3规定。表3
基本尺寸
7,9,11,13
3，4,5,6
3，4,5.6
45°,60°,90-
钻探用金刚石与硬质合金复合片尺寸系列按表4规定。表4
基本尺寸
8. 0,10.0,12.0
(13.0),14.0,16.0
18. 0,20. 0,25. 0
30. 0,35. 0,40. 0
2.0,3.0,4.0
0.8,1. 0,1.2
8.0,10.0,12.0.(13.3),14. 0,16.0.18,0,20.0,25.0.30.0.35.0,40.0
3.5,4.5.5.5,8.0,13.0
0.7,1. 0,1. 2,1. 5
极限偏差
极限偏差

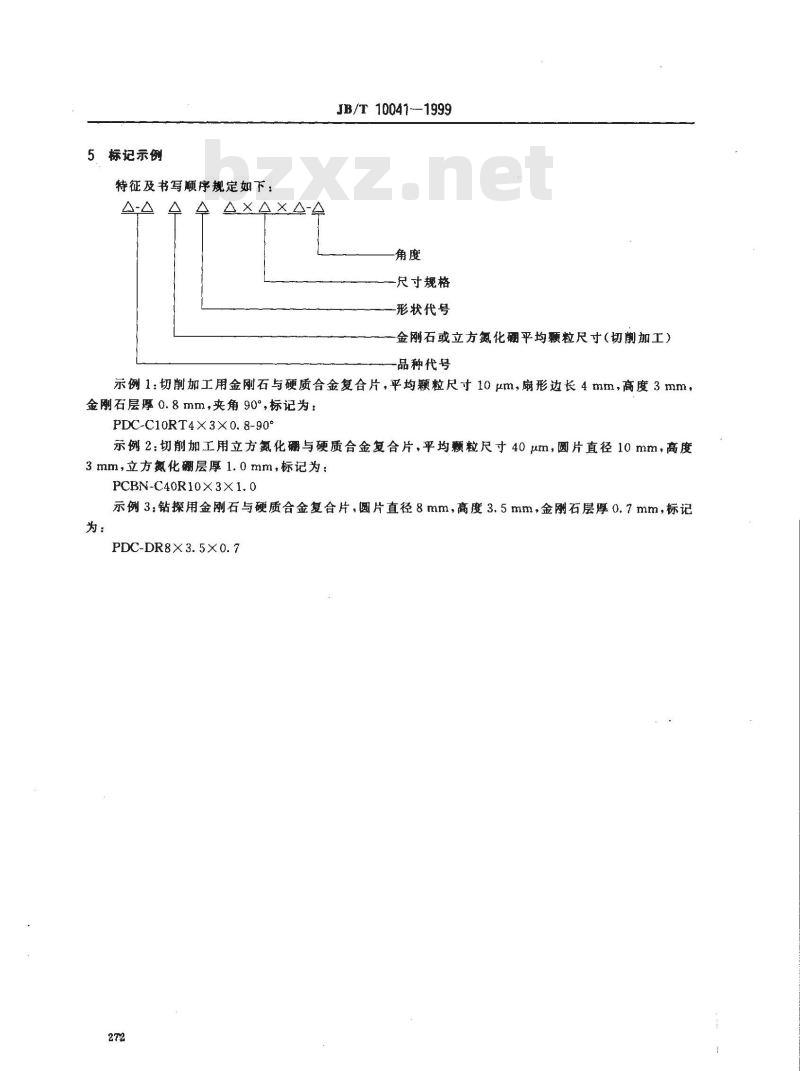

标记示例
特征及书写顺序规定如下：
AXAXA-A
JB/T10047-1999
一尺寸规格
—形状代号
金刚石或立方氮化硼平均颗粒尺寸（切削加工）一品种代号
示例1：切削加工用金刚石与硬质合金复合片，平均颗粒尺寸10μm，扇形边长4mm，高度3mm，金刚石层厚0.8mm，夹角90，标记为：PDC-C10RT4× 3X 0. 8-90°
示例2：切削加工用立方氮化研与硬质合金复合片，平均颗粒尺寸40μm，圆片直径10mm，高度3mm，立方氮化硼层厚1.0mm，标记为：PCBN-C40R10X3X1.0
示例3：钻探用金刚石与硬质合金复合片，圆片直径8mm，高度3.5mm，金刚石层厚0.7mm，标记为：
PDC-DR8X3.5X0.7
JB/T 10041---1999
（提示的附录）

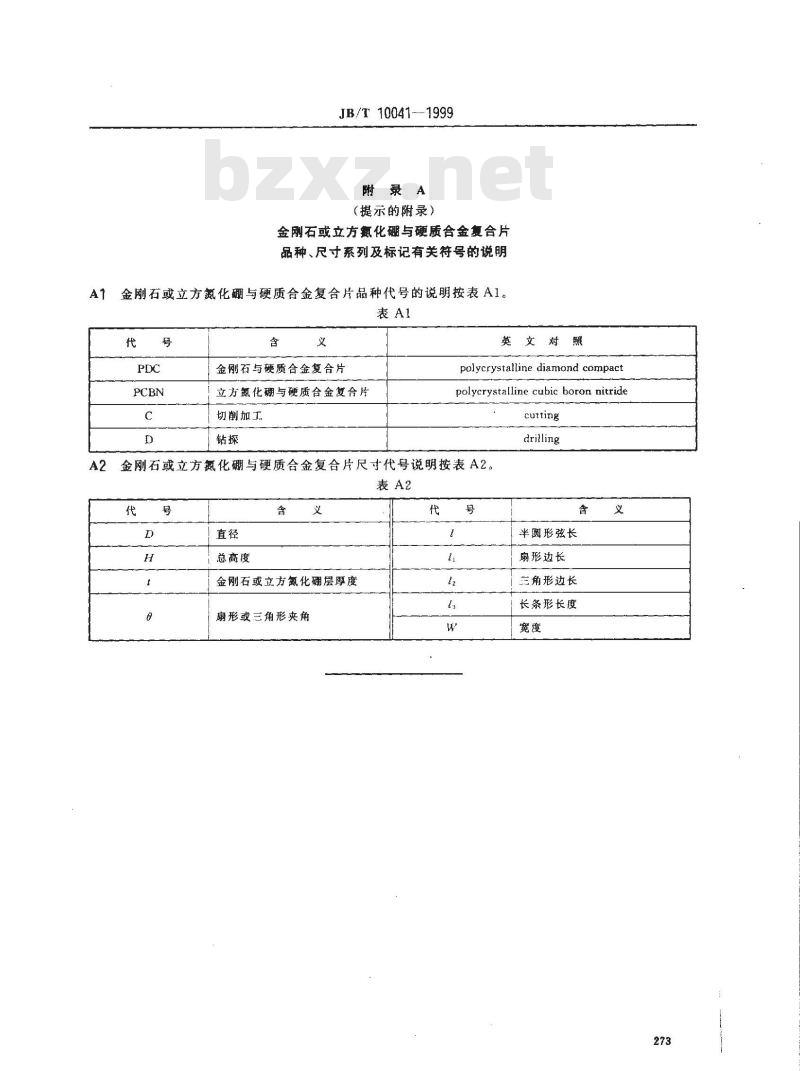

金刚石或立方氟化硼与硬质合金复合片品种、尺寸系列及标记有关符号的说明A1金刚石或立方氮化硼与硬质合金复合片品种代号的说明按表A1。表Al
金刚石与硬质合金复合片
立方氮化硼与硬质合金复合片
切削加工
英文对照
polycrystalline diamond compactpolycrystalline cubic boron nitridecutting
drilling
金刚石或立方氮化硼与硬质合金复合片尺寸代号说明按表A2。表A2
总高度
金刚石或立方氮化硼层厚度
扇形或三角形夹角
半圆形兹长
扇形边长
三角形边长
长条形长度
